Выключатель или разъединитель?

Для людей, профессионально связанных с электротехникой, знакомство с коммутирующими устройствами часто начинается с рубильника. Рубильник — это висящий на стене металлический шкаф с рукояткой, на котором красной краской написано «Осторожно! Электрическое напряжение». Позже многие узнают, что такого устройства с названием «рубильник» не существует, и правильное название — «выключатель-разъединитель».

Между тем, среди устройств среднего напряжения от 6 до 35 кВ мы обнаружим как выключатели, так и разъединители. И сразу возникает вопрос: чем отличается выключатель от разъединителя?

В действительности ответ на этот вопрос очень прост.

*) Если вас заинтересовало, что за странное устройство космической наружности изображено на картинке в начале материала, то это всего лишь элегазовый выключатель нагрузки.

Зачем нужен разъединитель

Разъединитель — это коммутирующее устройство, единственное назначение которого — создание видимого разрыва электрической цепи при проведении ремонтных или регламентных работ.

Разъединитель РВР-10 на 5000 А

Своим появлением разъединители обязаны нормативным документам: «Правила устройства электроустановок» (ПУЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭ). Эти регламенты предписывают при проведении любых работ на электрооборудовании, кроме отключения линии, создать видимый разрыв цепи и обеспечить заземление участка, на котором производятся работы.

Создание видимого разрыва вызвано тем, что при отключении линии не всегда есть возможность убедиться в полном отсутствии напряжения в цепи.

Например, при отключении напряжения с помощью вакуумных, масляных или элегазовых выключателей нельзя быть уверенным, что цепь действительно полностью разомкнута, так как контакты таких выключателей находятся в баке с дугогасящей средой (масло, элегаз, вакуум), что исключает визуальную проверку их состояния.

Кроме создания видимого разрыва цепи, требуется также заземлить участок линии, на котором проводятся работы. Для этого можно использовать специальное устройство — заземлитель. Однако, чаще всего эту функцию возлагают на разъединитель, снабжая его заземляющими контактами (ножами), которые синхронно с размыканием главных контактов разъединителя заземляют линию, на которой установлен разъединитель.

Количество и расположение заземляющих ножей может быть разным. Заземляющие ножи могут располагаться (а) со стороны входящей линии, (б) со стороны отходящей линии, (в) с двух сторон от разъединителя.

Учитывая, что разъединитель может отключать только обесточенную линию, заземление линии не может привести к опасным последствиям.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту [email protected]. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Отправить запрос…

Назначение выключателя нагрузки

Автогазовый выключатель нагрузки

В отличие от разъединителя, выключатель нагрузки предназначен для отключения линии, находящейся под напряжением.

При размыкании или замыкании контактов, находящихся под напряжением, возникает дуговой разряд, который может оплавить контакты выключателя нагрузки и тем самым вывести его из строя. Поэтому нужно предотвратить появление дугового разряда или ослабить его.

Чтобы погасить или ослабить дуговой разряд, воздушную среду между контактами выключателя нагрузки заменяют на более безопасную среду. В этом и проявляется основное отличие выключателя нагрузки от разъединителя — контакты выключателя нагрузки находятся в инертной среде, препятствующей развитию электрической дуги.

В настоящее время существует несколько вариантов защиты выключателей от электрической дуги:

• Автогазовая среда — это самое остроумное решение. Контакты выключателя находятся внутри полимерного кожуха, который при возникновении дугового разряда начинает выделять газы, препятствущие развитию дуги. Этот класс коммутирующих устройств называется автогазовые выключатели нагрузки. Автогазовые выключатели — самые доступные по цене, но они могут работать только при небольших токах, как правило, до 630 А.
• Масляная среда — это самое старое решение. Контакты выключателя в этом случае помещаются в бак с минеральным маслом, которое препятствует образованию дуги. Масляные выключатели начали применяться в России с 1925 года, однако в настоящее время они постепенно выходят из употребления, уступая место вакуумным выключателям.
• Элегазовая среда — использование в качестве внутренней среды выключателя гексафторида серы SF₆. Гексафторид серы (элегаз) бесцветен, не токсичен и не горюч. Свое название он получил благодаря высоким электроизолирующим и дугогасящим свойствам, а также высокому напряжению пробоя. Однако из-за высоких затрат на утилизацию, недостаточной компактности элегазовых устройств, а также из-за образующихся в процессе их работы токсичных соединений производители начали отказываться от элегазовых выключателей в пользу вакуумных выключателей.
• Вакуум — это идеальная среда, которая исключает образрвание дугового разряда. Контакты в этом случае находятся внутри вакуумной катеры. Представителями этого класса устройств является не только широко распространенные вакуумные выключатели, но и выключатели нагрузки ВНВР, которые очень похожи на автогазовые выключатели, но отличаются от них наличием вакуумных камер вместо полимерных догогасительных камер.

Таким образом, основное отличие выключателя нагрузки от разъединителя — это способность отключать линию под наряжением путем подавления дугового разряда инертной средой между контактами выключателя.

Какие нагрузки испытывают выключатель нагрузки и разъединитель

Конструкция коммутирующего устройства обусловлена теми нагрузками, которое оно испытывает. Это может быть высокое напряжение, большой ток (в том числе, ток короткого замыкания), дуговой разряд. Все это влияет на конструкцию коммутирующего устройства

Например, разъединитель размыкает заранее обесточенную линию, поэтому отсутствует электрическое напряжение. Однако в замкнутом состоянии разъединитель может пропускать большие токи. Например, при номинальном напряжении 10 кВ ток через разъединитель может достигать 8000 А.

В то же время выключатель нагрузки может отключать линию под напряжением, и его контакты могут противостоять действию дугового разряда. Поэтому выключатели нагрузки рассчитаны на небольшие токи, как правило, до 630 А.

Ошибочные действия персонала при работе с разъединителям могут приводить к аварийным ситуациям, выходу из строя оборудования и поражению людей электрическим током. Например:

• Отключение или включение разъединителя при включенной линии, приедет к дуговому разряду между контактами разъединителя и к выходу разъединителя из строя.
• Включение разъединителя при включенной линии может привести к поражению людей электрическим током.
• Включение заземляющих ножей выключателя нагрузки или разъединителя при включенной линии приведет к короткому замыканию и выходу из строя оборудования, находящегося на линии.

Чтобы не возникали аварийные ситуации, применяют механические и электромеханические блокировки ножей разъединителей и выключателей нагрузки.

Например, заземлить линию возможно только в том случае, если главные ножи разъединителя находятся в разомкнутом состоянии. Применяются также электромеханические блокировки, когда электромагнитный замок препятствует отключению разъединителя, если линия находится под напряжением.

Связанные материалы

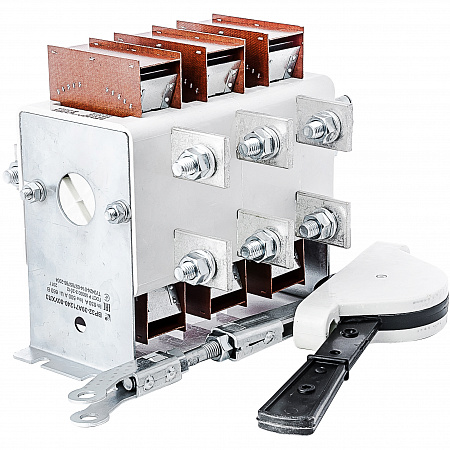

Выключатель-разъединитель ВР32У-35B71250 250А, 2 направления с д/г камерами, съемная левая/правая рукоятка EKF MAXima PROxima

Технические характеристики Выключатель-разъединителя ВР32У-35B71250 250А 2 направа.с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima

Условный номинальный ток короткого замыкания Iq: 14.
Компактная версия выключателя-разъединителя: да.
Конструкция прибора: Встроенное устройство стационарного исполнения.
Тип подключения силовой электрической цепи: Шинное присоединение.
Степень защиты (IP), передняя сторона: IP00.
Подходит для установки в распределительные платы: да.
Подходит для фронтального монтажа: да.
Пригоден в качестве предохранительного выключателя: нет.
Напряжение дополнительного расцепителя: нет.
Тип управляющего элемента: Длинная вращающаяся ручка.
Пригоден в качестве главного выключателя: да.
Моторный привод (дополнительно): нет.
Подходит для фронтального монтажа в центре: да.
Пригоден в качестве устройства аварийной остановки: да.
Взаимоблокирующая: нет.
Встроенный моторный привод: нет.
Подходит для промежуточного монтажа: да.
Пригоден в качестве сервисного выключателя: да.
Подходит для напольного монтажа: нет.
Вес: 2,7.
Серия: PROxima.
Гарантия, лет: 5.
Количество полюсов: 4.
Номинальный ток, In A: 250.
Максиальное допустимое рабочее напряжение Ue AC: 690

Преимущества Выключатель-разъединителя ВР32У-35B71250 250А 2 направа.с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima

Возможность установки рукоятки как справа, так и слева от корпуса
Наличие дугогасительных камер
Широкий выбор типоисполнений
Простота и надежность конструкции
Наличие двойного видимого разрыва цепи

Применение Выключатель-разъединителя ВР32У-35B71250 250А 2 направа.

с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima

Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У:
• на одно и на два направления
• с несъемной рукояткой
• со съемной смещенной рукояткой.

Все, что вам нужно знать о выключателях-разъединителях

Что такое выключатель-разъединитель? Как это работает? Разъединитель отключает электрическую сеть из соображений безопасности. Разъединитель — это технический термин, используемый для обозначения устройства, которое может изолировать определенную нагрузку. В этой статье мы узнаем больше о выключателе-разъединителе.

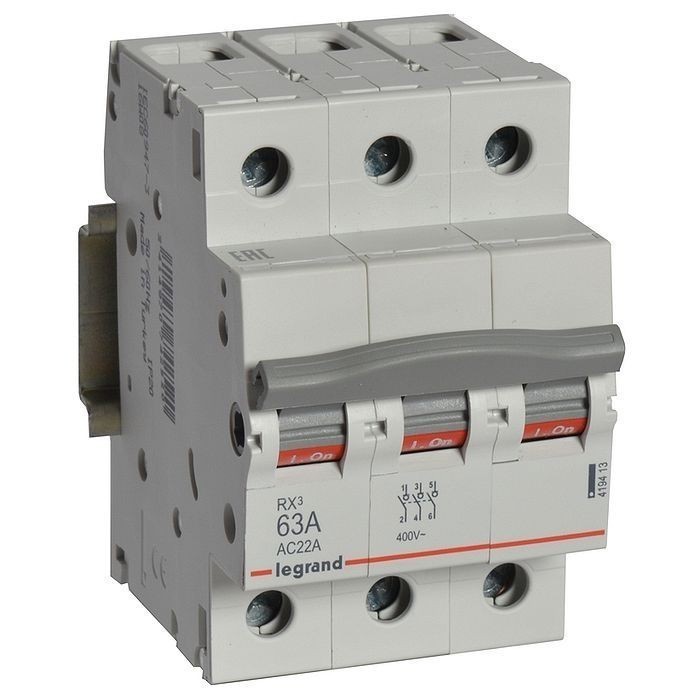

Что такое выключатели-разъединители?

Как указывалось ранее, разъединитель или изолятор питания может отключать электрооборудование для обслуживания и ремонта. Он используется для отключения электричества в целях безопасности. Цель состоит в том, чтобы остановить поток электричества. Без электрического тока профессионалы могут получить доступ к оборудованию и устройствам и безопасно выполнить работы по техническому обслуживанию. Выключатели-разъединители останавливают электрический поток от входа к выходу. Разъединители бывают разных типов. Некоторыми можно управлять вручную. Вы также можете приобрести автоматические разъединители. Использование будет варьироваться в зависимости от разъединителя.

Выключатель-разъединитель служит для той же цели, что и разъединитель. Электрический изолятор или выключатели сочетают в себе качества выключателя нагрузки и разъединителя.

Таким образом, вы можете рассчитывать на дополнительные преимущества. Выключатель-разъединитель может изолировать электрическое устройство. Помимо этого, он может разрывать и замыкать цепи под напряжением. В текущем состоянии вы найдете различные типы выключателей-разъединителей, включая автоматические выключатели , предохранительные выключатели-разъединители и обычные разъединители. Все они предназначены для разных целей с одной и той же целью.

В чем разница между автоматическим выключателем и разъединителем?

Когда дело доходит до выключателя-разъединителя и автоматического выключателя, оба эти устройства будут предлагать разные услуги. Выключатель-разъединитель работает с простой целью. Проще говоря, мы можем сказать, что он отключит питание или ток, чтобы электрики могли безопасно выполнять работы по техническому обслуживанию, ремонту и проверке. Как упоминалось ранее, существуют различные типы выключателей-разъединителей. Вы можете найти лучшие из ЧИНТ  .

Автоматический выключатель может выполнять больше задач, чем выключатель-разъединитель. Он может создавать, проводить и отключать ток в стандартных условиях цепи. Автоматический выключатель хорошо подходит для выполнения требований разъединителя или выключателя нагрузки. Он может обеспечить полную изоляцию, как выключатель-разъединитель, когда это необходимо.

Автоматический выключатель можно использовать в качестве защитного устройства, которое может управлять потоком тока так же, как предохранитель. Вы можете не ожидать такого преимущества от выключателя-разъединителя. Выключатель разорвет цепь в неблагоприятных условиях, таких как перегрузка и короткое замыкание. Кроме того, вы можете управлять автоматическим выключателем вручную. Некоторые из них также имеют автоматическую работу. Внутри выключателя есть реле. Реле может обнаруживать ошибки и посылать сигналы для замыкания контактов.

Вкратце можно сказать, что в качестве отключающего устройства используется выключатель-разъединитель. Это помогает полностью остановить поток энергии. Выключатель-разъединитель в основном связан с выключателем нагрузки или автоматическим выключателем. Однако автоматический выключатель работает как коммутационное устройство. Он предназначен для отключения тока короткого замыкания и номинального тока. Оба эти устройства дополняют друг друга, создавая безопасную среду.

Как работают разъединители?

Целью разъединителя является электрическое отключение. Большинство из них оснащены механическим или ручным приводом. Пользователи должны будут выбрать правильный метод работы для конкретной подстанции. Механизмы разъединителя имеют множество вспомогательных переключателей. Выключатели обеспечивают дистанционную индикацию электрической блокировки, положения разъединителя и переключения передачи тока.

Будут заземлители. Эти переключатели связаны с разъединителями. Эти выключатели с блокировкой будут установлены на одной раме. Однако будет использоваться отдельный механизм. Это позволит избежать необходимости использования различных опорных изоляторов для заземлителей. Кроме того, это упростит блокировку. Обычно заземлители изготавливаются для изолированных и обесточенных цепей. Они не обладают способностью делать ошибки. Если вам нужна способность к ошибкам, вы можете рассмотреть некоторые конкретные конструкции.

Для чего он используется?

Разъединитель, разъединитель или выключатель-разъединитель используются для обесточивания тока при обслуживании и ремонте. В электротехнике разъединитель используется для разрыва цепи в распределительной сети. Они используются в промышленных целях. Разъединитель может быть с ручным или моторным приводом. Он может быть соединен с заземляющим выключателем для обеспечения необходимой безопасности профессионалу, который работает над устранением любой проблемы с электричеством.

Высоковольтные разъединители в основном используются на электрических подстанциях для отключения трансформаторов, линий электропередач и автоматических выключателей при обслуживании. Разъединитель обеспечивает надежную изоляцию. Он не управляет цепью. В нем отсутствует механизм для подавления электрических дуг, возникающих при электрическом прерывании больших токов. Поэтому разъединители называют разгрузочными устройствами. Они не будут ломаться и создавать токи. Вместо этого они будут полностью изолировать токи.

Заключение

Разъединитель используется как разъединяющее устройство, которое изолирует либо часть цепи, либо всю цепь. Изолятор используется, когда электрики хотят отключить часть цепи, чтобы выяснить, какая проблема в основном источнике питания. Разъединитель блокирует постоянный ток, в то же время разрешая поток переменного тока. Выключатели-разъединители считаются лучшими для высоковольтного оборудования, в состав которого входят трансформаторные подстанции. В настоящее время разъединители также рассматриваются для установок среднего напряжения.

Доступны различные типы разъединителей, поэтому важно найти подходящий для использования. Все выключатели-разъединители сделаны по-разному и работают по-разному. Даже если функция почти одинакова, будут физические и рабочие различия.

Рекомендуем к прочтению

Низковольтный электрический

Автоматический выключатель — принцип работы, типы и советы по безопасности

Дома или на работе часто случаются внезапные сбои в электроснабжении, которые, если их быстро не устранить, могут нанести значительный ущерб

Подробнее »

Низковольтный электрический

Полное руководство по электричеству низкого напряжения

Домовладельцам нужны средства автоматизации, интернет и освещение. Вот почему сегодня строители вынуждены устанавливать низковольтные электросети. Электрические устройства всех видов стали

Подробнее »

Выключатель-разъединитель

: назначение, применение и преимущества

Содержание

Компания Chint предлагает широкий выбор высококачественной электротехнической продукции. Однако, когда дело доходит до 9Выключатели-разъединители 0011 , есть еще много чего, что нужно рассмотреть, прежде чем вы сможете безопасно сделать заказ продукта. Это включает в себя функциональность, области применения и некоторые преимущества продукта при установке.

Поэтому важно начать с рассмотрения значения выключателя-разъединителя и того, как это устройство работает в электрических цепях. Разъединители используются в электрических цепях. Эти устройства используются для отключения электрических цепей в целях безопасности. Поэтому, если вы хотите больше узнать о выключателях-разъединителях как об одном из часто используемых разъединителей в различных электрических цепях, то эта статья для вас.

Что такое выключатель-разъединитель?

Выключатель-переключатель представляет собой электрическое устройство с теми же функциями, что и разъединитель. Как указывалось ранее, разъединитель всегда предназначен для отключения электрического тока по соображениям безопасности. Например, когда электрооборудование находится в процессе ремонта и технического обслуживания, электрический поток в оборудовании должен быть отключен в целях безопасности.

По этой причине основной задачей выключателя-разъединителя является прекращение подачи электроэнергии ко всем подключенным устройствам в электрической цепи. Как вы знаете, электричество смертельно опасно, если обращаться с ним без предосторожностей; отключение потока питания позволяет безопасно управлять любым электрическим устройством во время ремонта и технического обслуживания.

Выключатели-разъединители изолируют питание оборудования, отключая электрический ток от основного входа или основного выхода. Выключатели-разъединители также бывают разных типов; некоторые управляются вручную, а другие автоматически. По этой причине существуют ручные разъединители и автоматические разъединители.

Однако использование этих двух выключателей-разъединителей зависит от разъединителя. Что вам нужно отметить, так это то, что выключатели-разъединители служат как разъединителем, так и выключателем нагрузки. Они всегда предназначены для сочетания качеств электрического изолятора и выключателя нагрузки.

Это делает выключатели-разъединители широко используемыми сегодня в электрических сетях. Он идеален и надежен для изоляции электрических устройств от источника питания и имеет много других преимуществ, включая размыкание и подачу питания в электрические цепи. Многие типы выключателей-разъединителей, представленных на рынке, сегодня часто используются в электрических цепях.

К ним относятся разъединители с предохранителями, обычные разъединители и автоматические выключатели. Однако эти выключатели-разъединители созданы для разных целей, но все они имеют схожие цели. По этой причине вы всегда найдете все эти типы разъединителей, используемых вместе в различных электрических цепях.

Для чего используются выключатели-разъединители?

Как вы знаете, выключатель-разъединитель, также называемый разъединителем или разъединителем, в основном используется для отключения питания от электрического оборудования, подключенного к цепи, по соображениям безопасности во время технического обслуживания. Эти разъединители также разрывают электрические цепи в крупных распределительных сетях.

По этой причине они широко используются во многих промышленных приложениях, как ручные, так и моторные разъединители. Во время работы эти разъединители всегда соединены с выключателями, соединенными с заземляющими проводами, чтобы обеспечить безопасность, необходимую специалистам-электрикам для безопасного устранения проблем с электричеством во время ремонта и технического обслуживания.

Кроме того, на крупных электрических подстанциях всегда используются разъединители с высоким номинальным напряжением. Их основное назначение на подстанциях — отключение значительных мощностей в линиях электропередачи и трансформаторах для обеспечения безопасности.

Разъединители, особенно от Chint, всегда безопасны и эффективны при отключении большой мощности, что делает их наиболее часто используемыми разъединителями в больших электрических распределительных цепях и подстанциях. Однако электрические разъединители не имеют механизма управления цепями; они безопасны только при изоляции потока мощности.

Преимущества выключателей-разъединителей

Одними из основных преимуществ этих устройств являются дистанционная индикация, особенно в положении разъединителя, электрическая блокировка и переключение мощности. Как указывалось ранее, основной задачей электрического выключателя-разъединителя является изоляция потока электроэнергии.

Но как они этого добиваются? Поскольку эти разъединители могут быть как автоматическими, так и ручными, вам необходимо будет выбрать наилучший метод работы, прежде чем использовать устройство в вашей цепи, особенно для больших цепей электропитания, таких как электрические подстанции.

Эти разъединители обычно подключаются к заземлителям, поскольку они связаны с их функциональностью. По этой причине блокировочные выключатели стационарно монтируются в раме. Отдельный механизм также применяется к системному соединению, чтобы исключить необходимость в дополнительном опорном изоляторе при подключении заземляющих выключателей.

В большинстве случаев заземлители предназначены для отключения обесточенных цепей. По этой причине у большинства коммутаторов всегда отсутствует механизм создания ошибок. Тем не менее, определенные конструкции заземлителей поставляются с инструментом для устранения неисправностей, который вы можете рассмотреть, если вам нужен такой тип.

Chint Выключатели-разъединители

Магазин Chint предлагает различные варианты выключателей-разъединителей. К этим соединителям относятся:

Это высококачественный продукт, отвечающий конструктивным требованиям по разделению питания. Этот разъединитель идеально подходит для серии DZ автоматических выключателей/автоматов в электрической цепи. Кроме того, он имеет сертификаты и разрешения с подробной информацией о том, как его использовать.

Это еще один мощный выключатель-разъединитель, доступный в магазине бытовой техники, который имеет безопасную изоляцию питания в электрической цепи. Это устройство также соответствует требованиям функции изоляции. Он разработан для соответствия автоматическим выключателям/автоматам серии NB. Это устройство также поставляется с разрешениями и сертификатами, которые содержат необходимую информацию о продукте.

Если вы ищете самый надежный разъединитель, вам лучше всего подойдет разъединитель NXHB-125 от Chint. Он эффективен и идеально подходит для отключения питания и обеспечивает безопасную среду для обслуживания цепи. Он имеет широкий диапазон номинальных токов от 20 до 125 А с номинальным напряжением изоляции 500 В.

Заключение

Выключатель-разъединитель на сегодняшний день является одним из наиболее часто используемых электрических устройств в различных цепях.
