Почему выключатель разрывает фазу, а не ноль?

10.01.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Почему выключатель разрывает фазу, а не ноль?

3

5

1

28

24

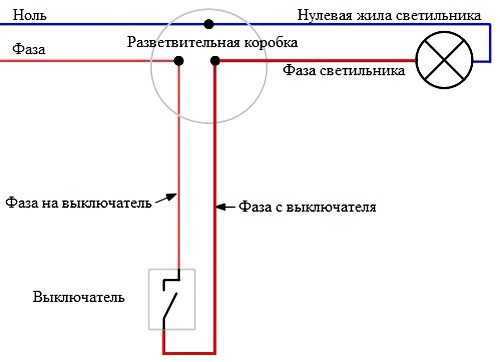

При стандартной схеме подключения светильника выключатель разрывает фазу, а ноль подводится напрямую. Почему правильна именно такая схема, и можно ли пускать ноль на выключатель?

Для работы светильника или люстры необходимы два провода: фазный и нулевой. При стандартной схеме разводки ноль подается напрямую к люстре, а фаза идет через выключатель и может разрываться. На первый взгляд, если поменять местами провода, то светильник будет также нормально работать, включаясь и выключаясь. Но почему подобный подход был бы неправильным, и что по поводу подключения выключателей говорят правила устройства электроустановок? Ответ в нашей статье.

В последнем 7-ом издании ПУЭ в пункте 6.6.28 в отношении подключения однополюсных выключателей сказано:

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видим, правила гласят, что разрываться должна именно фаза, и правильной будет схема, показанная ниже.

Но почему в ПУЭ именно такое указание и чем может быть опасно изменение схемы? Если фаза будет идти напрямую, а ноль разрываться выключателем, тогда при отключении лампочки патрон в люстре всегда будет находиться под напряжением. И при замене лампочки при касании патрона вас может ударить током.

Еще одной проблемой неправильного подключения может быть мигание или свечение светодиодных ламп при постоянной подаче фазы на патрон. Для светодиодных ламп порой достаточно сверхнизких токов, чтобы они светились тусклым светом (как ночник) или мерцали время от времени. Это значительно сокращает их срок службы и менять их придется гораздо чаще.

Еще пара интересных феноменов в электротехнике:

• Почему дождь не замыкает провода высоковольтных линий?
• Почему опасно подключать домашнюю технику через тройник?

Теги

светодиодные лампы

электричество

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Реклама на CHIP
Контакты

Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

• Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
• В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п. 6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

• Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
• Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. 4. происходит разряд конденсатора и процесс начинается заново.

Важно! Кроме неправильного подключения возможны и другие причины вспышек, например наличие подсветки в выключателе.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. 2. Подать питание в сеть. Отключить выключатель.
3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.

Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Важно! Проверка должна производиться при наличии в патроне исправной лампы.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

• Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
• Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами — в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

• Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
• Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

• подходящая линия;
• отходящая линия;
• подключение выключателя;
• питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

• Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
• Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
• Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом — определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.
