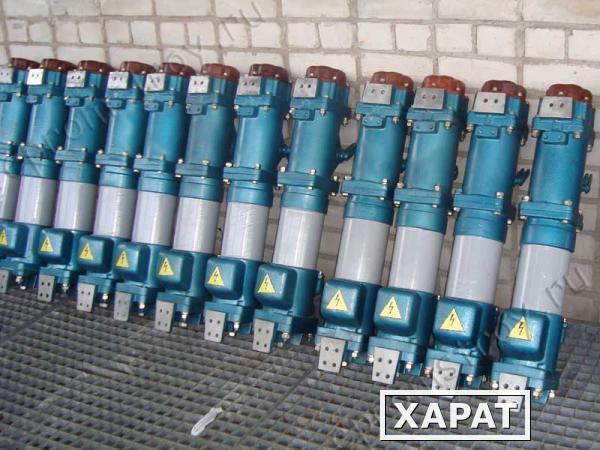

Высоковольтный трехполюсный маломасляный выключатель серии ВМПП 10 со встроенным пружинным приводом и блоком релейной защиты производится двух типов: для эксплуатации в обычных условиях климата и для работы в среде климата тропического пояса. Основные технические характеристики: Техническая характеристика Значение Номинальное напряжение, кВ 10 Номинальный ток, А 630/1000/1600 Номинальный тока отключения, кА 20 Нормированные параметры сквозного тока короткого замыкания, кА: наибольший пик (ток электродинамической стойкости) 52 начальное действующее значе-ние периодической составляющей 20 среднеквадратичное значение тока за время его протекания (ток термической стойкости) 20 время протекания тока (время короткого замыкания), с 4 Масса масла, кг 4. 5
НАЗНАЧЕНИЕ ВЫСОКОВОЛЬТНОГО ВЫКЛЮЧАТЕЛЯ ВМПП-10
Выключатели ВМПП 10, в отличие от выключателей ВМП-10П, имеют немного иную конструкцию встроенного пружинного привода ПП 67 и полюса; более того, их можно устанавливать с отклонением по вертикали до 5 ° в любую сторону. Выключатели, которые имеют номинальный ток отключения 20 кА, подходят для использования в экскаваторных комплектных распределительных устройствах или иных схожих устройствах с частотой вибрации до 10 Гц и амплитудой в пределах 1 мм, крене и дифференте до 10°, при работе без понижения мощности в цикле BO-I80-BO-180-BO. Масляные высоковольтные выключатели ВМПП 10, производятся для тока отключения как 20, так и 31,5 кА. Выключатели всех токов этого типа также максимально унифицированы. По номинальному току выключатели отличаются структурой токопроводов, а так же размерами контактных выводов. По номинальному току выключения — конструкцией дугогасительных камер, распорных цилиндров и мощностью энергоносителя привода.
ТИПОИСПОЛНЕНИЯ ВЫКЛЮЧАТЕЛЕЙ ВМПП-10
В зависимости от номинального тока и номинального тока отключения масляные выключатели ВМПП 10 имеют следующие типоисполнения: ·  ВМПП-10-630-20; ·  ВМПП-10-1000-20; ·  ВМПП-10-1600-20; ·  ВМПП-10-630-31,5; ·  ВМПП-10-1000-31,5; ·  ВМПП-10-1600-31,5; ·  ВМПП-10-630- 20Т; ·  ВМПП-10-1250-20Т; ·  ВМПП-10-630-31,5Т; ·  ВМПП-10-1250-31,5Т.

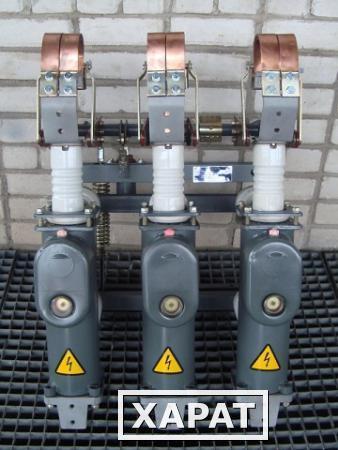

Высоковольтный маломасляной выключатель ВМПП 10 номинального напряжения — 10 кВ, номинального тока — 630 А, номинального тока отключения — 20 кА со схемой защиты с двумя реле максимального тока мгновенного действия РТМ, одним электромагнитом отключения с независимым питанием ЭО нп, одним реле минимального напряжения с выдержкой времени РНВ, блок-контактами положения привода (БКП) на четыре цепи и блок-контактами положения выключателя (БКВ) на шесть цепей.
УСТРОЙСТВО ВЫКЛЮЧАТЕЛЯ ВМПП-10 И ПРИНЦИП РАБОТЫ
Принцип расположения электромагнитов и реле, действующих для защиты и электромагнитов управления на релейном блоке выключателя ВМПП 10 отличается от порядка расположения реле и электромагнитов на блоке выключателя типа ВМП-10. Порядок отсчета номеров гнезд такой же, как и в выключателе ВМП-10П. Электромагниты управления ЭО и ЭВ имеют постоянные гнезда VI и VII и устанавливаются во всех вариантах. Реле РНВ всегда устанавливается в гнезде V. 1 — рама со встроенным пружинным приводом и блоком релейной защиты:            2 — полюс;            3 — изолятор опорный;            4 — изоляционная тяга;            5 — междуполюсная перегородка;            6 — болт заземления;            7 — крышка. У одного выключателя поле допуска не более 2 мм. Привод масляного выключателя состоит из следующих основных узлов: вала привода, вала выключателя, рамы, заводного устройства рабочих пружин, двух идентичных запорных устройств, блок-контактов положения привода (БКП), блок-контактов аварийной сигнализации (БКА), блок-контактов положения выключателя (БКВ), электромагнитов дистанционного отключения ЭО и дистанционного включения ЭВ, релейного вала, пульта ручного управления выключателем, монтажа проводки, ряда зажимов. В выключателях с электрической блокировкой против «прыгания» цепь питания электромагнита включения дополнительно заведена через блок-контакты БКА, для чего выводные концы проводов соединены перемычкой, а цепь питания электромагнита включения подключается к зажимам. После каждого отключения от защитных элементов при наличии блокировки против «прыгания» цепь питания электромагнита включения остается разомкнутой блок-контактами БКА, поэтому для подготовки выключателя к повторному включению необходимо переключить блок-контакты БКА нажатием на кнопку отключения на выключателе. Выключатели с электрической блокировкой против «прыгания» не предназначены для работы в режиме АПВ. При работе без АПВ наличие указанной блокировки обязательно.
Защитные реле и электромагниты прямого действия типов РТМ, РТВ, ЭО нп, ЭО тт и РНВ выключателя ВМПП 10 имеют конструкцию и принцип действия, в основном аналогичные конструкции и принципу действия соответствующих реле и электромагнитов, встроенных в выключатель ВМП-ШП. Реле РТВ по характеристикам выдержки времени реле имеет два варианта исполнения с переходом на независимую от тока часть характеристики: в пределах 250—350% — PTB-IV, PTB-V PTB-VI (как и у выключателя ВМП-10П) или 120—170% — PTB-I, PTB-II, PTB-III от тока уставки.

ВЫКЛЮЧАТЕЛЬ ВМПП-10 » » Масляные выключатели → ЭнергоСистемы — производитель высоковольтного и низковольтного оборудования

Назначение высоковольтного выключателя

Выключатели ВМПП-10, в отличие от выключателей ВМП-10П, имеют немного иную конструкцию встроенного пружинного привода ПП и полюса; более того, их можно устанавливать с отклонением по вертикали до 5 ° в любую сторону. Выключатели, которые имеют номинальный ток отключения 20 кА, подходят для использования в экскаваторных комплектных распределительных устройствах или иных схожих устройствах с частотой вибрации до 10 Гц и амплитудой в пределах 1 мм, крене и дифференте до 10°, при работе без понижения мощности в цикле BO-I80-BO-180-BO. Масляные высоковольтные выключатели ВМПП-10, производятся для тока отключения как 20, так и 31,5 кА. Выключатели всех токов этого типа также максимально унифицированы. По номинальному току выключатели отличаются структурой токопроводов, а так же размерами контактных выводов. По номинальному току выключения — конструкцией дугогасительных камер, распорных цилиндров и мощностью энергоносителя привода.

Типоисполнения выключателей

В зависимости от номинального тока и номинального тока отключения выключатели серии ВМПП-10 имеют следующие типоисполнения: ВМПП-10-630-20; ВМПП-10-1000-20; ВМПП-10-1600-20; ВМПП-10-630-31,5; ВМПП-10-1000-31,5; ВМПП-10-1600-31,5; ВМПП-10-630- 20Т; ВМПП-10-1250-20Т; ВМПП-10-630-31,5Т; ВМПП-10-1250-31,5Т. Высоковольтный маломасляной выключатель типа ВМПП-10 номинального напряжения — 10 кВ, номинального тока — 630 А, номинального тока отключения — 20 кА со схемой защиты с двумя реле максимального тока мгновенного действия РТМ, одним электромагнитом отключения с независимым питанием ЭО нп, одним реле минимального напряжения с выдержкой времени РНВ, блок-контактами положения привода (БКП) на четыре цепи и блок-контактами положения выключателя (БКВ) на шесть цепей. Следует записать: «выключатель ВМПП-10-630-20-11640; Э3~220, ЭО нп —110; ЭО и ЭВ~220; РНВ ~ 100; БКП-4; БКВ-8, где Э3~220— электродвигатель заводки на переменном токе напряжением 220 В; ЭВ и ЭО ~220 — электромагниты включения и отключения с катушкой на переменном токе напряжением 220 В; ЭО нп — 110 электромагнит отключения с независимым питанием с катушкой на постоянном токе напряжением 110 В; РНВ ~ 100—реле минимального напряжения с выдержкой времени с катушкой напряжением 100 В переменного тока; БКП-4—блок-контакты положения привода на четыре цепи; БКВ-8 — блок-контакты положения выключателя на восемь цепей.

Устройство выключателя вмпп-10 и принцип работы

Принцип расположения электромагнитов и реле, действующих для защиты и электромагнитов управления на релейном блоке выключателя ВМПП-10 отличается от порядка расположения реле и электромагнитов на блоке выключателя типа ВМП-10П. Порядок отсчета номеров гнезд такой же, как и в выключателе ВМП-10П. Электромагниты управления ЭО и ЭВ имеют постоянные гнезда VI и VII и устанавливаются во всех вариантах. Реле РНВ всегда устанавливается в гнезде V. У одного выключателя поле допуска не более 2 мм. Привод выключателя состоит из следующих основных узлов: вала привода, вала выключателя, рамы, заводного устройства рабочих пружин, двух идентичных запорных устройств, блок-контактов положения привода (БКП), блок-контактов аварийной сигнализации (БКА), блок-контактов положения выключателя (БКВ), электромагнитов дистанционного отключения ЭО и дистанционного включения ЭВ, релейного вала, пульта ручного управления выключателем, монтажа проводки, ряда зажимов. В выключателях с электрической блокировкой против «прыгания» цепь питания электромагнита включения дополнительно заведена через блок-контакты БКА, для чего выводные концы проводов соединены перемычкой, а цепь питания электромагнита включения подключается к зажимам. После каждого отключения от защитных элементов при наличии блокировки против «прыгания» цепь питания электромагнита включения остается разомкнутой блок-контактами БКА, поэтому для подготовки выключателя к повторному включению необходимо переключить блок-контакты БКА нажатием на кнопку отключения на выключателе. Выключатели с электрической блокировкой против «прыгания» не предназначены для работы в режиме АПВ. При работе без АПВ наличие указанной блокировки обязательно. Защитные реле и электромагниты прямого действия типов РТМ, РТВ, ЭО нп, ЭО тт и РНВ выключателя ВМПП-10 имеют конструкцию и принцип действия, в основном аналогичные конструкции и принципу действия соответствующих реле и электромагнитов, встроенных в выключатель ВМП-ШП. Реле РТВ по характеристикам выдержки времени реле имеет два варианта исполнения с переходом на независимую от тока часть характеристики: в пределах 250—350% — PTB-IV, PTB-V PTB-VI (как и у выключателя ВМП-10П) или 120—170% — PTB-I, PTB-II, PTB-III от тока уставки.
