1. СИСТЕМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ В ЭЛЕКТРОЭНЕРГЕТИКЕ (общие сведения)

1.
2.
3.
4.
5.
САПР КАК СРЕДСТВО УСКОРЕНИЯ И ОПТИМИЗАЦИИ
РЕШЕНИЙ ПРИ ПРОЕКТИРОВАНИИ
ОСНОВНЫЕ ЦЕЛИ И ЗАДАЧИ САПР
ФУНКЦИОНАЛЬНАЯ СТРУКТУРА САПР
ПОДСИСТЕМЫ САПР
ВИДЫ ОБЕСПЕЧЕНИЯ САПР
1. САПР КАК СРЕДСТВО УСКОРЕНИЯ И
ОПТИМИЗАЦИИ РЕШЕНИЙ ПРИ РОЕКТИРОВАНИИ
САПР — организационно-техническая система, которая состоит из
комплекса средств автоматизации на базе ЭВМ, взаимосвязанного с
подразделениями проектной организации.
Применение САПР позволяет:
– повысить точность и исключить ошибки в расчетах;
– обеспечить выбор оптимального варианта;
– ускорить подготовку проектной документации.
Этапы развития проектирования:
1. Ручное (индивидуальное) проектирование;
2. Ручное типовое (групповое) проектирование
3. Автоматизированное проектирование
Индивидуальное проектирование – применялось примерно до 40-х
годов 20-го столетия, носило «ручной» характер.
В этот период:
• производилась ограниченная номенклатура технических изделий,
имеющих сравнительно простую конструкцию.
• Многие изделия создавались впервые, без прототипов, и требовали
принятия оригинальных проектных решений.
• Труд проектировщиков в целом был творческим, доля рутинных
работ, т. е. работ нетворческого, механического характера,
составляла не более 30%.
• Методы и средства проектирования были также простейшими.
Расчетные методики в значительной мере опирались на
приближенные зависимости и эмпирические коэффициенты.
Технические средства проектирования — кульман, логарифмическая
линейка, готовалья и т. п.
• Проектная документация во многих крупных организациях имела
свою собственную систему оформления и обращения, что
затрудняло передачу документации в другие организации.
Ручное типовое проектирование — охватывает примерно 40—60-е
годы
и
характеризуется
внедрением
методов
группового
проектирования, агрегирования и унификации, которые заключались в
следующем:
•проектируется не одно конкретно требуемое изделие, а целое
семейство конструктивно подобных изделий, которое удовлетворяет
всем существующим и прогнозируемым условиям их использования.
•разрабатывались минимальные количества типовых конструктивных
деталей и узлов, которые затем будут многократно использованы при
проектировании различных изделий.
•Благодаря агрегированию и унификации повысилась не только
производительность труда проектировщиков.
Преимущества группового проектирования:
•значительно более высокая производительность
•появились новые возможности повышения надежности изделий путем
реализации
принципов
функциональной
и
монтажной
взаимозаменяемости их составных частей.
В 50-е годы осуществлен переход к единой системе
конструкторской документации (ЕСКД), которая установила единые
правила ее оформления и обращения.
Началась механизация процесса проектирования за счет появления
технических средств проектирования:
арифмометров,
быстродействующих печатающих устройств типа «Оптима»,
средств быстрого размножения проектной документации.
Таким образом, возможности процесса проектирования в целом
резко возросли и при соответствующем росте числа проектировщиков
оказались в определенный период достаточными для удовлетворения
потребностей промышленности в новых разработках.
Недостатки типового проектирования связаны в основном с
ручной формой обработки информации:
• увеличилась трудоемкость проектирования за счет
использования многочисленных справочников, стандартов и других
нормативных документов, а также типовых проектных решений.
• доля рутинных работ в проектировании превысила 60%, а
сроки проектирования сравнялись со сроками изготовления и
испытаний.
• снизилась привлекательность и престижность труда
проектировщиков, увеличилась численность среднего звена ИТР,.
Постоянно растущие потребности в новых проектных разработках
нельзя было удовлетворить за счет пропорционального роста
проектных организаций при сохранении форм типового
проектирования.
Возникла необходимость в коренной перестройке форм
проектирования, направленной на повышение качества проектов,
сокращение сроков и трудоемкости проектирования.
Автоматизированное проектирование – началось в 60-е годы с
применением ЭВМ и их периферийных устройств в качестве
принципиально новых технических средств проектирования.
Преимущества:
•появилась
возможность
для
практического
использования
принципиально
новых
методов
проектирования
(методов
математического моделирования, методов оптимизации, принятия
решений и т. п.).
•многократно возросла производительность труда проектировщиков,
•резко повысилось качество проектов.
•возможность анализа большого числа вариантов в процессе
проектирования,
•использования сложных, но более точных моделей объектов
проектирования,
•исключение ошибок в расчетах и при формировании проектной
документации.
•характер труда проектировщиков стал более творческим.
ЭВМ первого поколения использовались для простого перевода
расчетных алгоритмов проектирования на ЭВМ. Стали усиленно
развиваться численные методы расчета дифференциальных
уравнений и нелинейных зависимостей на ЭВМ. Резко увеличилась
производительность труда в расчетном проектировании.
ЭВМ второго поколения – позволили развить кибернетические
методы принятия решений, методы поиска оптимума и решения
оптимизационных задач. Сократилось время и повысилось качество
расчетных проектов.
ЭВМ третьего поколения, оснащенные средствами машинной
графики и другими инструментальными средствами, позволили
автоматизировать не только расчетную, но и конструкторскотехнологической стадии проектирования.
Ускоренными темпами стали создаваться программно-технические
средства, ориентированные на коллективную деятельность
проектировщиков различного профиля (расчетчиков, конструкторов,
технологов), не имеющих глубоких познаний в программировании и
вычислительной технике.
При создании САПР используются следующие
общесистемные принципы:
• использование новейших методов решения задач и
комплексность их решения ;
• модульность структуры и непрерывность развития САПР;
• типизация и стандартизация;
• информационное единство и полная управляемость потоками
информации;
• наличие универсальной оптимизационной подсистемы;
• математическая определенность проектных задач;
• инвариантность;
• комплексный подход к созданию САПР;
• совместимость (техническая, информационно-поисковая и
программная)
2. ОСНОВНЫЕ ЦЕЛИ И ЗАДАЧИ САПР
Основными целями создания САПР являются:
•повышение качества и технико-экономического уровня проектируемых
объектов;
•увеличение производительности труда проектировщиков;
•сокращение сроков подготовки проектной документации
Указанные цели достигаются путем решения следующих задач:
1) совершенствование проектирования на основе применения
математических методов, алгоритмов, программ и современных средств
вычислительной техники;
2) создание и ведение баз данных на машинных носителях
информации;
3) автоматизация процессов поиска, обработки и выдачи
информации;
4) применение многовариантного проектирования и оптимизации на
основе математических моделей, отражающих специфические
особенности проектируемых объектов;
5) улучшение качества оформления проектной документации;
6) повышение доли творческого труда проектировщиков за счет
автоматизации повторяющихся однотипных (рутинных) работ;
7) унификация и стандартизация методов проектирования;
8) взаимодействие с автоматизированными системами различных
уровней и функциональных назначений.
3. ФУНКЦИОНАЛЬНАЯ СТРУКТУРА САПР
4. ПОДСИСТЕМЫ САПР
Подсистема — это выделенная по определенным признакам часть
САПР, обеспечивающая получение законченных решений и
соответствующих проектных документов
Функциональные объектные подсистемы выполняют определенные
проектные процессы на основе конкретных исходных данных с учетом
специфики объекта проектирования.
Инвариантные проектирующие подсистемы позволяют получать
технические решения, не зависящие от отрасли промышленности (схемы
управления, компоновки РУ. раскладка кабелей в туннеле и т.п.).
В САПР электрической части промышленного предприятия в качестве
основных функциональных подсистем могут быть выделены подсистемы
проектирования:
•электроснабжения,
•силового электрооборудования,
•электрического освещения,
•электроремонта,
•линий электропередачи,
•подстанций и т.п.
Подсистемы общего назначения — обслуживают функциональную
часть САПР. К ним относятся подсистемы:
•графического отображения объекта и его элементов;
•кодирования, контроля и преобразования информации;
•выпуска сметной документации;
•оформления и тиражирования проектной документации;
•управления базами данных; информационного поиска и т. п.
5. ВИДЫ ОБЕСПЕЧЕНИЯ САПР
Техническое обеспечение представляет собой совокупность
взаимосвязанных и взаимодействующих технических средств (ЭВМ различных
классов, устройств оперативной связи с ЭВМ, ввода и вывода информации,
машинной графики и т.п.), предназначенных для выполнения
автоматизированного проектирования.
Математическое обеспечение включает математические модели
проектируемых объектов, методы и алгоритмы для решения задач и обработки
информации с применением вычислительной техники.
Программное обеспечение — это совокупность программ для обработки
данных на машинных носителях информации и сопровождающих их
эксплуатационных документов.
Общесистемное программное обеспечение предназначено для
организации функционирования технических средств и представлено в САПР
операционными системами ЭВМ и вычислительных комплексов.
Прикладное программное обеспечение предназначено для решения
разнообразных задач проектирования, определяемых спецификой
проектируемого объекта.
Состав программного обеспечения САПР (пакет прикладных
программ) для ЭВМ, позволяющий решать частные задачи
проектирования систем электроснабжения:
•расчет электрических нагрузок;
•выбор числа, мощности и места размещения подстанций;
•выбор напряжения питающей и распределительной сети;
•распределение электрических нагрузок по подстанциям;
•компенсация реактивной мощности;
•выбор сечений проводников электрических сетей;
•расчет токов КЗ и т.п.
Информационное обеспечение представляет собой совокупность единой
системы классификации и кодирования технико-экономической информации,
унифицированных систем документации и массивов информации,
используемых в САПР.
Лингвистическое обеспечение включает специальные языковые
средства (языки проектирования), предназначенные для описания процедур
автоматизированного проектирования и проектных решений.
Методическое обеспечение охватывает документы, отражающие состав,
правила отбора и эксплуатации средств автоматизированного проектирования.
Организационное обеспечение включает документы (положения,
инструкции, приказы, штатные расписания, квалификационные требования и
т.п.), регламентирующие организационную структуру подразделений проектной
организации и их взаимодействие с комплексом средств автоматизированного
проектирования.

English
Русский
Правила

Использование электротехнических САПР при конструировании энергетических и электротехнических установок

Алексей Комраков

Создание трехмерной модели подстанции 500/220/35 кВ

Актуальной задачей проектирования энергетических объектов является переход к трехмерным технологиям, обеспечивающим более высокое качество работ, сокращение сроков разработки за счет автоматизации рутинных операций и процесса получения выходной документации, а также ее оперативное обновление и переиздание при внесении изменений. Реализация указанных факторов предоставляет проектной организации существенные конкурентные преимущества.

Дополнительным фактором, стимулирующим внедрение технологий 3D-проектирования, могут стать требования заказчика по предоставлению трехмерной модели проектируемого объекта, что и произошло при разработке «Нижегородскэнергосетьпроект», филиалом ОАО «Инженерный центр энергетики Поволжья», проекта подстанции 500/220/35 кВ Красноармейская для ОАО «ФСК ЕЭС».

Задача создания трехмерной модели подстанции решалась с помощью комплекса программных средств, разработанных компанией Bentley Systems для платформы Autodesk AutoCAD. Поскольку основная часть технических решений по проекту подстанции уже была принята, разработка модели пятью проектировщиками при консультационной поддержке специалистов компании «Ребис РАША» заняла всего две недели (рис. 1).

Рис. 1

Компоновка оборудования — трансформаторов, выключателей, разъединителей и т.п. — выполнялась в приложении Bentley AutoPLANT Equipment. Этот модуль из состава программного комплекса Bentley AutoPLANT Design позволяет создавать и размещать оборудование любого назначения: технологическое, энергетическое, промышленное, инженерное — и, благодаря легко настраиваемой базе данных, назначать ему требуемую специфическую атрибутивную информацию (описания, эксплуатационные характеристики и т.д.). Графическая составляющая интеллектуальной модели единицы оборудования может быть сформирована как непосредственно модулем AutoPLANT Equipment, так и любым другим программным средством моделирования, поддерживающим формат данных Autodesk AutoCAD. Все модели типового оборудования, созданные в процессе работы над проектом подстанции, пополнили библиотеку оборудования и могут быть использованы в дальнейшем для проектирования других объектов.

Рис. 2

Разработка моделей порталов, стоек и других металлоконструкций осуществлялась в среде программного комплекса Bentley ProSteel (рис. 2). Благодаря адаптации, выполненной компанией «Ребис РАША», данный программный продукт полностью соответствует российским нормам и практике проектирования как по составу базы данных металлопроката, так и по формам выходных документов (спецификаций, ведомостей и т.д.), а кроме того, дополнен модулями для моделирования типовых конструкций и соединений по типовым сериям. ProSteel имеет встроенные средства интеграции с расчетной системой STAAD.Pro от компании Bentley, а также дополнительный модуль, входящий в состав адаптации «Ребис РАША», для связи с популярными в России программами SCAD и «Лира». Использованные в проекте подстанции металлоконструкции являются главным образом унифицированными, выполненными по типовым сериям. Поэтому в начале работы над моделью была создана библиотека блоков по составляющим элементам (стойки, траверсы и т.д.), а затем уже из них были быстро сформированы портальные конструкции требуемой конфигурации.

Архитектурная часть проекта — здания, сооружения — была выполнена с помощью программного обеспечения Autodesk AutoCAD Architecture. С учетом того, что детальная разработка конструкции зданий не требовалась, применение этого инструмента моделирования обеспечило максимальную эффективность выполнения данной части проекта.

Моделирование проводов и оснащение их гирляндами изоляторов производилось с помощью разработанного специалистами компании «Ребис РАША» приложения для AutoCAD, что позволило снизить трудоемкость выполнения этой части работ на 90%.

Прокладка трасс кабельных лотков осуществлялась в модуле AutoPLANT Raceways комплекса Bentley AutoPLANT Design.

Просмотр и визуализация общей модели подстанции, а также проверка на наличие коллизий выполнялись посредством программного обеспечения Bentley Navigator, обеспечивающего полный доступ не только к графической информации, но и к структуре проекта и свойствам объектов (рис. 3).

Рис. 3

В ближайшей перспективе планируется внедрение для еще более эффективного решения подобных задач специализированного программного комплекса Bentley Substation, который, имея тесную интеграцию с электротехническим программным пакетом Bentley promis•e, обеспечит объединение схемной части проекта и трехмерной компоновки оборудования на площадке. В настоящий момент специалистами компаний Bentley и «Ребис РАША» ведутся работы по дополнению графической системы расчетным функционалом и адаптации баз данных указанных программных продуктов.

Создание трехмерной модели парогазовой электростанции ОАО «Мордовцемент»

Парогазовая электростанция (ПГЭС) ОАО «Мордовцемент» предназначена для обеспечения цементного завода тепловой и электрической энергией (рис. 4).

ОАО «Мордовцемент» располагается в поселке Комсомольский (Республика Мордовия).

В состав ПГЭС входит следующее основное оборудование:

  • две газовые турбины типа LM2500+G4DLE фирмы General Electric;

  • паровая турбина типа SST-PAC 300 фирмы Siemens;

  • котел-утилизатор пароводяной словацкого производства;

  • резервный паровой котел типа Vitomax 200HS фирмы Viessmann.

  • Мощность ПГЭС — 70 МВт.

В процессе работы над проектом в ЗАО «Северо-Западная ижиниринговая корпорация» были впервые применены методы комплексной автоматизации проектирования, а именно: тепломеханический отдел, отдел водоснабжения и канализации, отдел вентиляции и кондиционирования и строительный отдел — работали в едином пространстве, используя все преимущества, предоставляемые программными решениями Bentley для коллективной работы над проектом. Общее время разработки комплексной модели составило чуть больше месяца.

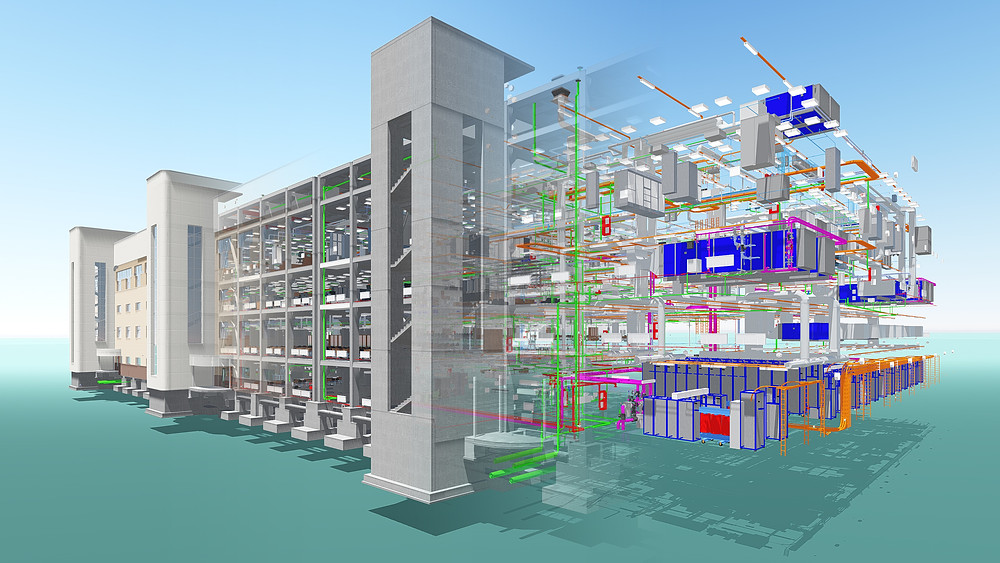

Рис. 4

Проектные работы выполнялись на платформе AutoCAD с использованием программного комплекса Bentley AutoPLANT Design. Создание и компоновка оборудования осуществлялись в модуле AutoPLANT Equipment, моделирование трубопроводных систем — в модуле AutoPLANT Piping (рис. 5). Следует отметить, что модуль AutoPLANT Piping, являясь универсальным по своей архитектуре, при соответствующем наполнении базы данных позволяет с одинаковым успехом проектировать как основные технологические трубопроводы, так и инженерные системы промышленных сооружений — тепло- и водоснабжения, вентиляции и кондиционирования. Кроме того, он имеет средства для обмена (импорта/экспорта) данными с системами прочностного расчета трубопроводов, такими как Bentley AutoPipe и «Старт», что применялось для наиболее ответственных участков трубопроводов.

Рис. 5

На основании базы данных трехмерной модели с помощью специального приложения AutoCOVT разработки компании «Ребис РАША» в автоматическом режиме были сформированы заказные спецификации и ведомости трубопроводов, отвечающие всем нормативным требованиям и не нуждающиеся в ручной доработке (рис. 6).

Рис. 6

Разработка строительных металлических конструкций осуществлялась в программном комплексе Bentley AutoPLANT Structural. Для визуализации комплексной трехмерной цифровой модели ПГЭС и автоматического выявления коллизий использовался инструментарий программы Bentley ProjectWise Navigator.

Такой комплексный подход с применением средств 3D-проектирования компании Bentley, адаптированных компанией «Ребис РАША», позволил не только получать промежуточные результаты на любой стадии проектирования, но и избежать при прокладке трубопроводов и вентиляционных шахт коллизий со строительной частью.

САПР и графика 4`2011

  • Ребис РАША
  • Бюро САПР
  • bentley

потребительских устройств доступа | Данные об энергопотреблении в режиме реального времени |Chameleon Technology

Данные об энергопотреблении в режиме реального времени можно затем связать с другими IoT и подключенными домашними приложениями, чтобы открыть дополнительные преимущества для потребителя. С помощью CAD клиенты также могут просматривать свои данные об энергопотреблении в режиме реального времени на мобильных устройствах и получать дополнительную информацию об энергопотреблении. CAD может быть автономным устройством или его функциональность может быть встроена в другое оборудование, например, в устройство или IHD. IHD CAD дает потребителям облачных услуг с поддержкой CAD преимущества при первой же возможности, когда их интеллектуальный счетчик установлен. Это дает поставщику возможность выдвигать расширенные предложения для клиентов, тем самым помогая дифференцироваться от конкурирующих поставщиков.

Путь потребителя к интеллектуальной энергетической системе

Интеллектуальные счетчики и генерируемые ими данные в режиме реального времени являются ключом к раскрытию преимуществ будущей гибкой цифровой энергетической системы. Связывание данных интеллектуальных счетчиков в режиме реального времени с IoT и подключенными домашними приложениями поможет повысить энергоэффективность и персонализацию. Богатый и очень подробный характер данных в реальном времени от интеллектуальных счетчиков и уникальная информация, которую они могут получить, является решающим фактором. Извлечение этой формы жизненно важных прогностических данных возможно только при установке CAD. Это гарантирует, что потребитель по-прежнему контролирует, кому он разрешает доступ к своим личным энергетическим данным и что он разрешает им делать с ними.

Подключение энергии к умному дому

Развертывание интеллектуальных счетчиков во всех домах обеспечивает немедленные преимущества, такие как прекращение расчетных счетов и более быстрое и простое переключение. Однако еще более захватывающим потребительским преимуществом является наличие повременных и динамических тарифов. Гибкие тарифы дают огромные преимущества, предлагая потребителям подлинный финансовый стимул к изменению поведения в отношении потребления энергии, реагируя на соответствующие ценовые сигналы.

Чтобы получить максимальную выгоду от гибких тарифов, потребители должны будут со временем «подключить» все потребляющие энергию элементы в своем доме – умную технику, системы отопления, точки зарядки электромобилей, системы микрогенерации и хранения аккумуляторов. Объединение этой информации с другими источниками динамических и персонализированных данных, таких как погодные условия, детали календаря и характеристики зданий, позволит наиболее интуитивно оптимизировать домашнюю среду за счет еще более точного понимания поведения и предпочтений пользователя.

IHD

Chameleon может включать в себя встроенное потребительское устройство доступа (CAD). Chameleon также предлагает две версии автономных CAD:

o CAD с подключением через Wi-Fi, подключается к Интернету по беспроводной сети через домашний маршрутизатор

o CAD через мобильную сеть, подключается к Интернету через мобильную сеть

Данные интеллектуального счетчика безопасно отправляются на Chameleon облако через Chameleon API. CAD API Chameleon включает в себя средства управления пропускной способностью. Это помогает оптимизировать уровни трафика, обеспечивая доступ к данным практически в реальном времени.

Спросите нас больше

Устройство потребительского доступа (CAD) | Energy Local

CAD — это маленькая серая коробка, которая подключается к вашему интеллектуальному счетчику для считывания данных в режиме реального времени через домашнюю сеть Wi-Fi, чтобы вы могли видеть, когда используете данные, и делиться ими со своим клубом. Ваш CAD должен быть постоянно подключен к электрической розетке. CAD использует низкое энергопотребление и радиосвязь ближнего действия для связи как с сетью интеллектуальных счетчиков, так и с вашей сетью WiFi. На этой странице показано, как его настроить.





Нажмите здесь, чтобы посмотреть видео о том, как настроить CAD

Установка

CAD следует установить в постоянном месте, где он также находится в зоне действия радиосигнала как вашего интеллектуального счетчика, так и маршрутизатора WiFi. Он не должен находиться рядом ни со смарт-счетчиком, ни с маршрутизатором. На максимальную дальность радиосвязи в основном влияет количество кирпича/камня/бетона на линии прямой видимости между CAD и интеллектуальным счетчиком, а также между CAD и WiFi-маршрутизатором. Типичны максимальные диапазоны от 6 м до 8 м.

Настройка — Wi-Fi

Чтобы подключиться к вашей сети Wi-Fi, вам потребуется указать имя сети Wi-Fi (SSID) и пароль. Обычно они напечатаны на вашем Wi-Fi-маршрутизаторе или могут быть найдены на карте Keep Me, предоставленной вашим поставщиком WiFi.

При установке CAD создаст собственную сеть Wi-Fi, называемую «счетчик». Используйте смартфон, планшет или ноутбук для поиска этой сети Wi-Fi и подключения к ней. (Это потребует кратковременного отключения от домашней сети).



  1. Сеть счетчиков не требует пароля. Если сеть счетчиков запрашивает пароль, свяжитесь с Octopus для получения дополнительной поддержки.
  2. При подключении к сети Wi-Fi «счетчик» перейдите на страницу http://169. 254.1.1/wifisetup — вам нужно будет ввести это в веб-браузере на вашем телефоне, планшете или ноутбуке.
  3. На этой странице будут загружены «Настройки WiFi». Пожалуйста, выберите ваше имя Wi-Fi (SSID) из выпадающего списка, введите его пароль и нажмите «Отправить».



  4. Закройте страницу веб-браузера и отключитесь от сети Wi-Fi «счетчика».
  5. Через несколько минут САПР подключится к вашей сети WiFi. Об этом будет свидетельствовать продолжительная вспышка светодиодного индикатора.
  6. В случае неудачи повторите описанные выше шаги.

Настройка — Smart Meter — это может занять пару недель.

После успешного подключения САПР к сети Wi-Fi Octopus получит подтверждение об успешном подключении. Затем Octopus сможет подключить ваш CAD к вашему интеллектуальному счетчику. Пожалуйста, не удаляйте наклейку с вашего CAD, так как если возникнут проблемы с подключением устройства к вашему интеллектуальному счетчику, Octopus может потребоваться запросить коды на этой наклейке.

Светодиодная индикация

После установки и включения пара светодиодов будет периодически мигать на передней панели CAD. Первая вспышка в паре указывает на состояние подключения CAD к маршрутизатору Wi-Fi, а вторая вспышка указывает на состояние подключения CAD к интеллектуальному счетчику.

1-е мигание, состояние соединения WiFi, указывает:

   Короткое мигание (<0,25 с): WiFi — не подключено

   Среднее мигание (1 с): подключено к WiFi, но не к серверу энергии0003

   Длинное мигание (2 с): полное подключение

2-е мигание, состояние подключения интеллектуального счетчика, указывает:

   Короткое мигание (<0,25 с): отсутствие подключения к сети интеллектуального счетчика

   Среднее мигание ( 1с): подключен к сети интеллектуального счетчика, но еще не нашел счетчик электроэнергии

 Длинное мигание (2 с): подключен к интеллектуальному счетчику электроэнергии

Служба поддержки

.

Сапр в энергетике: САПР электроэнергетических систем на .NET, WPF, Fortran, Delphi, SQL
