Что будет если перепутать фазу и ноль при подключении

Питание к электроприборам в однофазной сети 220В подаётся по двум проводам — нулевому и фазному. В одних случаях необходимо соблюдать порядок подключения, в других это не имеет значения.

В этой статье рассказывается, что будет, если перепутать фазу и ноль при подключении различных устройств.

Где указывается порядок подключения

На различных форумах встречаются мнения, что ноль и фазу допускается подключать только определённым образом, на что указывают соответствующие нормативные документы. Это не совсем так.

Согласно стандарту, применяемому в России и странах СНГ, используются неполяризованные розетки и вилки, на корпусе которых отсутствует соответствующая маркировка, а для большинства бытовых электроприборов порядок подключения не имеет никакого значения.

Информация! Для «фазозависимых» устройств сведения о порядке подключения содержится в инструкции к прибору. Как правило, они должны подключаться к сети не вилкой, а через клеммник или автоматический выключатель.

Несмотря на то, что в ПУЭ отсутствует специальный раздел, посвящённый полярности подключения электроприборов, в составе этого документа имеются несколько пунктов, в которых имеется информация том, как следует подключать различные коммутационные и защитные приборы:

1.7.145 — запрет отключать РЕ и РЕN проводники отдельно от других линий;

6.1.36 — запрет устанавливать однополюсные защитные и коммутационные аппараты в цепи нейтрального проводника;

6.6.28 — предписание устанавливать однополюсные коммутационные аппараты только в цепи фазного провода.

Последствия неправильного подключения

Однозначный ответ на вопрос «что будет, если перепутать фазу и ноль» дать нельзя. Это зависит от того, на подключении к какому устройству это произошло.

Если перепутать фазу и ноль при подключении выключателя

Перепутать ноль и фазу на клеммах выключателя нельзя, потому, что к нему от сети подходит только один провод, а второй проходит через лампочку.

Поэтому вопрос «что будет, если перепутать фазу и ноль при подключении выключателя» фактически значит «что будет, если неправильно подключить всю линию освещения».

Как и для большинства других устройств, работа лампочек при этом не измениться. Проблема в безопасности при замене ламп и ремонте светильника.

Очень часто эти работы проводятся без отключения сети при помощи автомата, а выключается только обычный выключатель. В этом случае возможны два варианта:

К выключателю подходит фазный провод, а к лампе нулевой. При отключении выключателя напряжение на светильнике отсутствует и проведение работ является сравнительно безопасным.

К выключателю подходит нейтральный проводник, а к светильнику фазный. При выключении света на лампочке будет присутствовать напряжение и при её замене, а тем более ремонте светильника можно получить электротравму.

Кроме того, подключение к выключателю нейтрального проводника нарушает нормы ПУЭ п. 6.6.28. В этом пункте указано, что однополюсный выключатель должен разрывать именно фазный проводник. Его установка в цепи нулевого провода запрещена.

Ошибка при подключении реле напряжения

Основная задача реле напряжения — защита электроприборов от повышенного или пониженного напряжения. Для этого электронная схема устройства производит постоянный контроль параметров сети и отключает питание при выходе значения напряжения за заданные пределы.

Для отключения внутри этих приборов находится однофазное реле, своими контактами включающее или отключающее розетки и другие аппараты, поэтому это фактически однополюсное защитное устройство.

Для работы РН не имеет значения полярность подключения, однако согласно ПУЭ п.6.1.36 установка таких приборов в нейтрали запрещена и неправильное подключение реле нарушает данный пункт Правил.

Неправильное подключение УЗО

В основу работы этого устройства заложен принцип сравнения силы тока в нулевом и фазном проводах. При нормальной работе электрооборудования эти токи равны, но при прикосновении человека к деталям, находящимся под напряжением, или нарушении изоляции равенство нарушается, что приводит к срабатыванию защиты.

Работа защиты не зависит от того, к каким клеммам присоединены нулевой и фазный провода. Отключение питания может произойти даже при прикосновении к нейтральному проводнику. Внутри аппарата находятся две пары контактов, поэтому изменение полярности не нарушает норм ПУЭ.

Что будет если перепутать фазу и ноль при подключении счетчика

Часто на форумах встречается вопрос — что будет, если перепутать ноль и фазу на счетчике? С точки зрения электротехники ничего страшного не произойдёт.

Для индукционного прибора учёта полярность подходящих проводов значения не имеет, но клеммник с таким подключением откажутся пломбировать контролёры электрокомпании, потому, что это создаётся возможность хищения электроэнергии.

Для некоторых электронных счетчиков такое подключение может давать сигнализацию об ошибке. Будет гореть индикатор о неправильном подключении.

Даже если изменить полярность не на клеммнике электросчётчика, а в подъездном щитке, контролёр электрокомпании обяжет вернуть провода на место.

Поэтому при необходимости изменить полярность в квартирной электропроводке это необходимо делать на подключении к автоматическому выключателю, установленному ПОСЛЕ прибора учёта.

Важно! Распломбировка и работы на клеммнике электросчётчика выполняются только после согласования с электрокомпанией.

Если перепутать фазу и ноль при подключении электроплиты

Электрическая плита, как и другие нагревательные приборы, не является фазозависимым устройством, однако ситуация зависит от количества фаз.

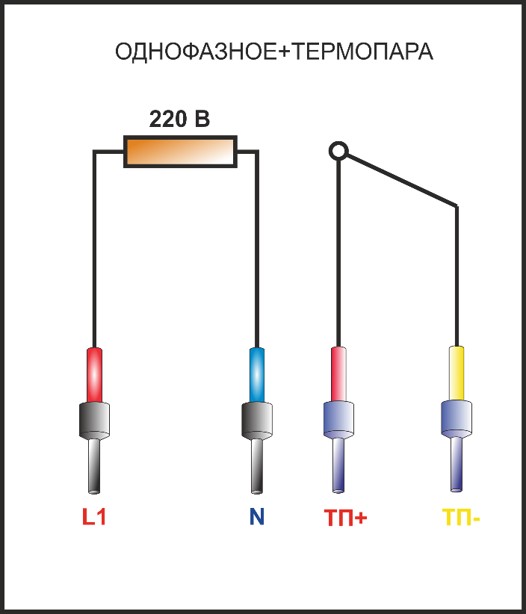

Однофазная плита включается в обычную розетку и полярность подключения не влияет на работу прибора, но в трёхфазном устройстве схема подключения более сложная.

Отдельные нагревательные элементы этого прибора рассчитаны на питание от сети 220В, поэтому к трёхфазной сети они подключаются по схеме «звезда», при которой такое напряжение есть между нолём (нейтралью) и фазой. Если перепутать фазу и ноль при подключении трёхфазной электроплиты, то одна из групп нагревателей окажется подключена к напряжению 380В и выйдет из строя.

Подключение газового отопительного котла

В отличие от большинства других бытовых электроприборов газовые отопительные котлы являются фазозависимыми устройствами. Это значит, что работоспособность аппарата зависит от того, к какому проводу питающего кабеля подключается фаза.

Это связано с механизмом контроля наличия пламени. Для этого в огонь помещается электрод, на него подаётся напряжение и измеряется ток через нулевой проводник. Горящий газ проводит электрический ток, поэтому наличие тока утечки указывает на наличие пламени.

При неправильном подключении механизм контроля пламени может работать некорректно и перекрыть подачу газа в исправный котёл. В этом случае необходимо вынуть вилку из розетки, развернуть её и вставить обратно.

Для предотвращения таких ситуаций некоторые производители рекомендуют подключать котлы через автомат или комплектуют свои приборы разборными вилками. В этом случае вилка устанавливается во время наладки оборудования таким образом, чтобы в удобном для включения положении фазный контакт совпадал с соответствующим контактом розетки.

Если перепутаны фаза и ноль в розетке

И ещё один вопрос, интересующий начинающих электромонтёров и домашних мастеров — что будет, если перепутать ноль и фазу в розетке. На него можно дать однозначный ответ — в России и странах СНГ ничего плохого не произойдёт.

Нет ни одного нормативного документа, предписывающего подключать розетки определённым образом. Некоторые электрики утверждают, что фаза должна находиться слева, а ноль справа, но это не более чем традиция, причём не очень распространённая.

Что будет, если поменять местами ноль и заземление

Говоря о том, что будет, если перепутать ноль и фазу, нельзя обойти вниманием вопрос о том, что в современном доме используются не двухжильные, а трёхжильные схемы электроснабжения с заземляющим проводником РЕ.

Если его перепутать с фазным проводом, то электроприборы работать не будут, а заземляющие вывода розеток и корпуса аппаратов окажутся под напряжением. Такая ситуация проявляется и исправляется сразу, во время монтажа и наладки электропроводки.

В отличие от неправильно подключённого фазного провода, если перепутать нейтральный провод N и заземление РЕ все электроприборы будут работать нормально, однако такое подключение является нежелательным по двум причинам:

Ток вместо нулевого проводника будет проходить через заземляющий. Этот провод должен прокладываться к нейтрали трансформатора, но может также подключаться к контуру заземления здания. При обрыве провода между контуром и заземлённой нейтралью ток будет идти через заземлённые элементы дома, что приведёт к электрокоррозии контура.

Если ошибка при подключении произошла после УЗО, то при попытке включения произойдёт срабатывание защиты. Это связано с тем, что в нормальных условиях токи, протекающие через нулевой и фазный проводник, проходящие через устройство, должны быть равны. Если вместо нейтрального провода подключить заземляющий, то ток через аппарат будет протекать только по фазному проводнику. Это приведёт к отключению питания электроприборов.

Вывод

Как видно из статьи, на вопрос «что будет, если перепутать ноль и фазу» существует несколько ответов:

к выключателям необходимо подводить только фазу;

ошибки при подключении газовых котлов могут привести к некорректной работе аппаратов;

полярность подвода питания к электросчётчику контролируется электрокомпанией.

при подключении устройств защиты (УЗО, автоматы, дифавтоматы, реле напряжения и т.п.) необходимо изучать инструкцию к прибору и соблюдать полярность, указанную на клеммах аппарата.

Для большинства бытовых электроприборов, включаемых в розетку, и для самих розеток полярность подключения не имеет значения.
