Тип двигателей | Bay Motor Products
Двигатель с экранированными полюсами
Электродвигатели с экранированными полюсами представляют собой оригинальный тип однофазных асинхронных двигателей переменного тока. Также называемый однофазным асинхронным двигателем, для его вращения требуется простое подключение к одной линии напряжения и внешний конденсатор. Различные типы однофазных асинхронных двигателей различаются в зависимости от метода их запуска. Четыре основных типа: расщепленная фаза, конденсаторный пуск, постоянный разделенный конденсатор и конденсаторный пуск/работа конденсатора.

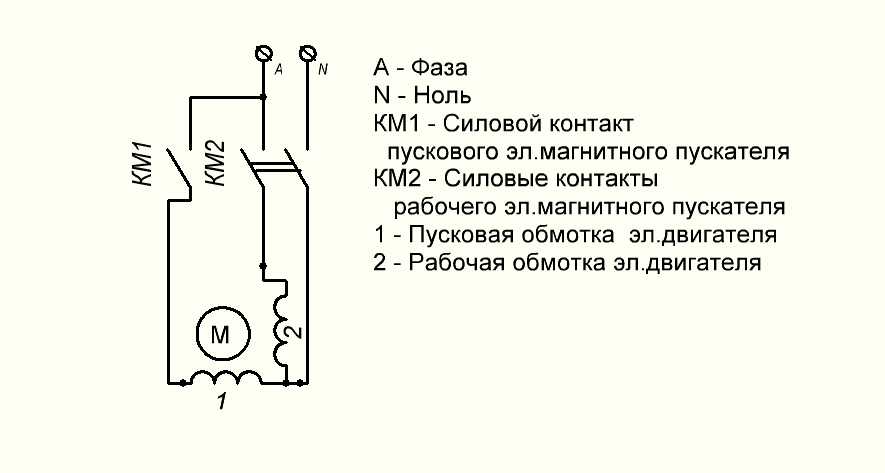

Двигатель с расщепленной фазой
В двигателе с расщепленной фазой используется коммутационное устройство для отключения пусковой обмотки, когда скорость двигателя достигает 75% от номинальной. Хотя этот тип имеет простую конструкцию, которая делает его менее дорогим для коммерческого использования, он также имеет низкий пусковой момент и высокий пусковой ток.
Конденсаторный пусковой двигатель
Конденсаторный пусковой двигатель представляет собой конденсаторный двигатель с расщепленной фазой, в котором конденсатор включен последовательно с пусковой обмоткой для создания большего пускового момента.
Этот двигатель дороже из-за необходимых коммутационных и конденсаторных компонентов.
Постоянный разделительный конденсатор
Двигатель с постоянным раздельным конденсатором не имеет пускового выключателя. Для этого типа конденсатор постоянно подключен к обмотке стартера. Поскольку для непрерывного использования требуется конденсатор, он не обеспечивает пусковую мощность, поэтому пусковые моменты обычно малы. Эти двигатели не будут хорошо работать при больших пусковых нагрузках. Однако они имеют низкий пусковой ток, более тихую работу и более высокий срок службы/надежность, что делает их хорошим выбором для высокой частоты циклов. Они также являются наиболее надежными конденсаторными двигателями из-за отсутствия пускового выключателя. Различные конструкции обеспечивают более высокий КПД и коэффициент мощности при номинальных нагрузках.
Двигатель с пусковым/пусковым конденсатором
Двигатель с пусковым/пусковым конденсатором имеет в цепи как пусковой, так и рабочий конденсатор.
После достижения полного пуска пусковой конденсатор отключается. Этот тип двигателя имеет более высокий пусковой ток, более низкий нагрузочный ток и более высокий КПД. Недостатком является расход, необходимый для двух конденсаторов и коммутационного устройства. Надежность также играет роль из-за механизма переключения.
Технология
Для сравнения, эти типы асинхронных двигателей с раздельным сопротивлением обеспечивают только низкий или средний пусковой момент, и это ограничивает их применение в маломощных приложениях, для которых они лучше всего подходят. В этих двигателях используется одна вспомогательная обмотка меньшего размера, чем обычно, что обеспечивает более низкую скорость индукции и гораздо более высокое сопротивление, чем у других типов. Простые модели, подобные этим, можно использовать только при низкой нагрузке и необходимости небольшого пускового привода.
Для некоторых приложений, таких как небольшие вентиляторы, шлифовальные машины и нагреватели, не требуется более высокий пусковой момент, но в большинстве случаев чем больше крутящий момент при запуске двигателя, тем большую нагрузку можно приложить к машине.
Однофазный двигатель с высоким пусковым моментом часто дороже, чем более простые асинхронные двигатели. Тем не менее, разница в мощности может быть оправдана для различных промышленных нужд. В однофазном двигателе с высоким пусковым моментом вы можете ожидать другого уровня производительности, что может сэкономить время и энергию.
Переменные токи, протекающие в однофазном двигателе, достигают своих пиковых значений одновременно; это делает одну единственную фазу. В трехфазных системах пиковые значения тока достигаются последовательно, образуя три отдельных этапа. По сравнению с трехфазными системами эти двигатели не обладают такими же высокими уровнями эффективности, но могут работать неопределенно долго при минимальном обслуживании.
Асинхронные электродвигатели имеют различные классификации в зависимости от источника электроэнергии и типа конструкции. Двигатели асинхронного типа, также называемые асинхронными двигателями, работают с использованием переменного тока (AC), создаваемого электромагнитной индукцией, в отличие от коммутаторов, обычно используемых в других типах двигателей переменного тока.
Асинхронные двигатели используются в промышленности, а также в стандартных бытовых приборах, таких как холодильники, стиральные машины, посудомоечные машины и сушилки для белья.
Электродвигатели асинхронного типа были первоначальными двигателями переменного тока, которые должны были быть созданы; Никола Тесла придумал прототип в 1883 году. Эти асинхронные двигатели имеют очень простую конструкцию и принцип работы по сравнению с современными конструкциями двигателей переменного тока, но они по-прежнему очень прочные, тихие и долговечные. Асинхронные двигатели отличаются тем, что они используют индукционный ток в роторе для создания вращательного движения.
Асинхронные двигатели состоят из двух простых частей: статора с медной обмоткой и узла якоря или ротора. Обмотки статора удерживаются в пазах вокруг статора с балансом между количеством северных и южных полюсов. Узел ротора производится в нескольких вариантах: роторы с короткозамкнутым ротором, роторы с контактными кольцами и роторы со сплошным сердечником.
Эти двигатели лучше всего подходят для нужд малой мощности и приложений, в которых было бы неэффективно использовать более мощные механизмы. Многие однофазные двигатели идеально подходят для приложений с малой инерцией, в то время как другие разработаны с учетом требований к высокому пусковому крутящему моменту.
Основы шагового двигателя
Каждый двигатель преобразует энергию. Электродвигатели преобразуют электричество в движение. Шаговые двигатели преобразуют электричество во вращение. Шаговый двигатель не только преобразует электрическую энергию во вращение, но и может очень точно контролировать, насколько далеко он будет вращаться и как быстро.
Шаговые двигатели названы так потому, что каждый импульс электричества поворачивает двигатель на один шаг. Шаговые двигатели управляются драйвером, который посылает импульсы в двигатель, заставляя его вращаться. Количество импульсов, которые вращает двигатель, равно количеству импульсов, подаваемых на драйвер.
Двигатель будет вращаться со скоростью, равной частоте тех самых импульсов.
Шаговые двигатели очень просты в управлении. Большинство драйверов ищут 5-вольтовые импульсы, которые являются уровнем напряжения большинства интегральных схем. Вам просто нужно разработать схему для вывода импульсов или использовать один из импульсных генераторов ORIENTAL MOTOR.
Одной из наиболее замечательных особенностей шаговых двигателей является их способность очень точного позиционирования. Это будет подробно рассмотрено позже. Шаговые двигатели не идеальны, всегда есть небольшие неточности. Стандартные шаговые двигатели ORIENTAL MOTOR имеют точность ± 3 угловых минуты (0,05°). Однако замечательной особенностью шаговых двигателей является то, что эта ошибка не накапливается от шага к шагу. Когда стандартный шаговый двигатель проходит один шаг, он будет двигаться на 1,8° ± 0,05°. Если тот же мотор пройдет миллион шагов, он пройдет 1 800 000° ± 0,05°. Ошибка не накапливается.
Шаговые двигатели могут быстро реагировать и ускоряться.
У них низкая инерция ротора, поэтому они могут быстро набирать скорость. По этой причине шаговые двигатели идеально подходят для коротких и быстрых перемещений.
Система шагового двигателя
На приведенной ниже схеме показана типичная система на базе шагового двигателя. Все эти части должны присутствовать в той или иной форме. Производительность каждого компонента будет влиять на другие.
Первым компонентом является компьютер или ПЛК. Это мозг системы. Компьютер не только управляет системой шагового двигателя, но и остальной частью машины. Он может поднимать лифт или продвигать конвейер. Он может быть как сложным, как ПК или ПЛК, так и простым, как кнопка оператора.
Вторая часть — индексатор или карта ПЛК. Это говорит шаговому двигателю, что делать. Он выдаст правильное количество импульсов, которое двигатель будет перемещать, и изменяет частоту, чтобы двигатель ускорялся, работал на скорости, а затем замедлялся.
Это может быть отдельный компонент, например индексатор ORIENTAL MOTOR SG8030 или плата генератора импульсов, которая вставляется в ПЛК.
Форма нематериальна, но она должна присутствовать, чтобы двигатель двигался.
Следующие четыре блока составляют драйвер двигателя. Логика фазового управления принимает импульсы от индексатора и определяет, какая фаза двигателя должна быть включена. Фазы должны быть под напряжением в определенной последовательности, и логика управления фазами позаботится об этом. Источник питания логики представляет собой низкоуровневый источник питания, который питает ИС в драйвере. Это зависит от набора микросхем или дизайна приложения, но большинство источников питания логики находятся в диапазоне 5 вольт. Источник питания двигателя — это напряжение питания для питания двигателя. Этот уровень напряжения обычно находится в диапазоне 24 В постоянного тока, но может быть намного выше. Наконец, усилитель мощности представляет собой набор транзисторов, который позволяет току питать фазы. Они постоянно включаются и выключаются, чтобы двигатель работал в правильной последовательности.
Все эти компоненты дают команду двигателю перемещать нагрузку.
Нагрузкой может быть ходовой винт, диск или конвейер.
Типы шаговых двигателей
В настоящее время существует три основных типа шаговых двигателей.
- Переменное сопротивление (VR)
- Постоянный магнит (ПМ)
- Гибрид
ORIENTAL MOTOR производит только гибридные шаговые двигатели.
Шаговые двигатели с переменным сопротивлением имеют зубья на роторе и статоре, но не имеют магнита. Поэтому он не имеет фиксирующего момента. Постоянный магнит имеет магнит для ротора, но не имеет зубцов. Обычно магнит PM имеет грубые углы шага, но у него есть фиксирующий крутящий момент.
Гибридные шаговые двигатели сочетают в себе магнит от постоянного магнита и зубья от двигателей с переменным сопротивлением. Магнит намагничен в осевом направлении, что означает, что на диаграмме справа верхняя половина представляет собой северный полюс, а нижняя половина — южный полюс. На магните две зубчатые чашки ротора с 50 зубьями.
Две чашки смещены на 3,6°, так что если мы посмотрим вниз на ротор между двумя зубцами на чашке северного полюса, мы увидим один зубец на чашке южного полюса прямо посередине.
Эти двигатели имеют двухфазную конструкцию с 4 полюсами на фазу. Полюса, отстоящие друг от друга на 90°, составляют каждую фазу. Каждая фаза намотана так, что полюса на 180° имеют одинаковую полярность, а полюса на 90° — противоположную полярность. Если бы ток в этой фазе был изменен на противоположный, то изменилась бы и полярность. Это означает, что мы можем сделать любой полюс статора либо северным, либо южным полюсом.
На роторе 50 зубьев. Шаг между зубьями составляет 7,2°. При движении двигателя некоторые зубья ротора смещаются с зубьями статора на 3/4 шага зубьев, 1/2 шага зубьев и 1/4 шага зубьев. Когда двигатель шагает, он выбирает самый простой маршрут, поскольку 1/4 от 7,2° составляет 1,8°, двигатель перемещается на 1,8° каждый шаг.
Наконец, крутящий момент и точность зависят от количества полюсов (зубьев).
Чем больше полюсов, тем лучше крутящий момент и точность. ORIENTAL MOTOR предлагает шаговые двигатели высокого разрешения. Шаг зубьев этих двигателей вдвое меньше, чем у нашего стандартного двигателя. Ротор имеет 100 зубьев, поэтому угол между зубьями составляет 3,6°. Когда двигатель перемещается на 1/4 шага зуба, он перемещается на 0,9°. Разрешение наших моделей с высоким разрешением в два раза больше, чем у стандартных моделей: 400 шагов на оборот против 200 шагов на оборот.
Меньшие углы шага означают меньшую вибрацию, поскольку мы не делаем так далеко с каждым шагом.
Структура
На приведенном ниже рисунке показано поперечное сечение 5-фазного шагового двигателя. Шаговый двигатель состоит в основном из двух частей: статора и ротора. Ротор, в свою очередь, состоит из трех компонентов: стакана ротора 1, стакана ротора 2 и постоянного магнита. Ротор намагничен в осевом направлении, так что, например, если чашка ротора 1 поляризована на север, чашка ротора 2 будет поляризована на юг.
Статор имеет 10 магнитных полюсов с маленькими зубьями, каждый полюс снабжен обмоткой.
Каждая обмотка соединена с обмоткой противоположного полюса, так что оба полюса намагничиваются с одинаковой полярностью, когда ток проходит через пару обмоток. (Пропускание тока через данную обмотку намагничивает противоположную пару полюсов той же полярности, то есть северной или южной.)
Противоположная пара полюсов составляет одну фазу. Поскольку имеется 10 магнитных полюсов, или пять фаз, в этом конкретном двигателе называется 5-фазным шаговым двигателем.
По внешнему периметру каждого ротора имеется 50 зубьев, при этом зубья чашки ротора 1 и чашки ротора 2 механически смещены друг относительно друга на половину шага зубьев.
Скорость-момент
Очень важно, чтобы вы знали, как читать кривую скорость-момент, так как она скажет нам, что двигатель может и не может делать. Кривые скорость-момент представляют данный двигатель и данный привод.
Когда двигатель работает, его крутящий момент зависит от типа привода и напряжения. Один и тот же двигатель может иметь очень разную кривую скорости вращения при использовании с другим приводом.
ORIENTAL MOTOR приводит кривые скорость-момент для справки. Если двигатель используется с аналогичным приводом, с аналогичным напряжением и током, вы должны получить аналогичные характеристики. См. приведенную ниже интерактивную кривую скорость-момент:
Чтение кривой скорость-момент
- Удерживающий момент
Величина крутящего момента, создаваемого двигателем в состоянии покоя, когда через его обмотки протекает номинальный ток. - Пуск/Стоп Область
Значения, при которых двигатель может мгновенно запускаться, останавливаться или реверсировать. - Момент втягивания
Значения крутящего момента и скорости, которые двигатель может запускать, останавливать или реверсировать синхронно с входными импульсами.
- Момент вытягивания
Значения крутящего момента и скорости, при которых двигатель может работать синхронно с входными фазами. Максимальные значения, которые двигатель может обеспечить без остановки. - Максимальная начальная скорость
Максимальная скорость, с которой двигатель может запуститься, измеренная без нагрузки. - Максимальная рабочая скорость
Максимальная скорость вращения двигателя, измеренная без нагрузки.
In order to operate in the region between the pull-in и вытягивании, двигатель должен сначала запуститься в зоне пуска/останова. Затем частота пульса увеличивается до тех пор, пока не будет достигнута желаемая скорость.
Для остановки скорость двигателя снижается до тех пор, пока она не станет ниже кривой крутящего момента.
Крутящий момент пропорционален току и количеству витков провода. Если мы хотим увеличить крутящий момент на 20%, мы должны увеличить ток примерно на 20%. Точно так же, если мы хотим уменьшить крутящий момент на 50%, уменьшим ток на 50%.
Из-за магнитного насыщения нет смысла увеличивать ток более чем в 2 раза от номинального. В этот момент увеличение тока не увеличит крутящий момент. При токе, примерно в 10 раз превышающем номинальный, вы рискуете размагнитить ротор.
Все наши двигатели имеют изоляцию класса B и могут выдерживать температуру 130°C до разрушения изоляции. Если мы допускаем разницу температур внутри и снаружи в 30°, температура корпуса не должна превышать 100°C.
Индуктивность влияет на крутящий момент на высоких скоростях. Индуктивность является причиной того, что двигатели не имеют высокой степени крутящего момента до бесконечности. Каждая обмотка двигателя имеет определенное значение индуктивности и сопротивления.
Индуктивность в генри, деленная на сопротивление в омах, дает нам значение секунд. Это количество секунд (постоянная времени) представляет собой количество времени, которое требуется катушке для зарядки до 63% от ее номинального значения. Если двигатель рассчитан на 1 ампер, через 1 постоянную времени катушка будет на 0,63 ампер. После примерно 4 или 5 постоянных времени катушка будет до 1 ампер. Поскольку крутящий момент пропорционален току, если ток заряжается только до 63%, двигатель будет иметь только около 63% своего крутящего момента после 1 постоянной времени.
На низких скоростях это не проблема. Ток может входить и выходить из катушек достаточно быстро, поэтому двигатель имеет номинальный крутящий момент. Однако на высоких скоростях ток не может пройти достаточно быстро, пока не переключится следующая фаза. Крутящий момент уменьшается.
Напряжение драйвера играет большую роль в быстродействии. Чем выше отношение напряжения привода к напряжению двигателя, тем лучше производительность на высоких скоростях.
Высокие напряжения вызывают ток в обмотках с большей скоростью, чем 63%, упомянутые выше.
Вибрация
Когда шаговый двигатель совершает переход от одного шага к другому, ротор не останавливается сразу. ротор фактически проходит конечное положение, оттягивается назад, проходит конечное положение в противоположном направлении и продолжает двигаться вперед и назад, пока, наконец, не остановится (см. интерактивную диаграмму ниже). Мы называем это «звоном», и он возникает при каждом шаге двигателя. Подобно шнуру для банджи, импульс переносит ротор за точку его остановки, затем он «подпрыгивает» вперед и назад, пока, наконец, не остановится. Однако в большинстве случаев двигатель получает команду перейти к следующему шагу, прежде чем он остановится.
На приведенных ниже графиках показан звон при различных условиях нагрузки. Без нагрузки двигатель сильно стучит. Много звонка означает много вибрации. Двигатель часто глохнет, если он не нагружен или слегка нагружен, потому что вибрация настолько высока, что теряется синхронность.
При тестировании шагового двигателя обязательно добавляйте нагрузку.
На двух других графиках показан двигатель с нагрузкой. Правильная загрузка двигателя сгладит его работу. Нагрузка должна составлять от 30% до 70% крутящего момента, который может создать двигатель, а отношение инерции нагрузки к инерции ротора должно составлять от 1:1 до 10:1. Для более коротких и быстрых движений соотношение должно быть ближе к 1:1–3:1.
Специалист по применению ORIENTAL MOTOR и инженеры могут помочь в выборе правильного размера.
Двигатель будет демонстрировать гораздо более сильные вибрации, если частота входных импульсов соответствует собственной частоте двигателя. Это называется резонансом и обычно происходит на частоте около 200 Гц. В резонансе превышение и недорегулирование становятся намного больше, и вероятность пропуска шагов намного выше. Резонанс меняется в зависимости от инерции нагрузки, но обычно он составляет около 200 Гц.
2-фазные шаговые двигатели могут пропускать шаги только группами по четыре.
Если вы пропускаете шаги, кратные четырем, вибрация вызывает потерю синхронизма или нагрузка слишком велика. Если количество пропущенных шагов не кратно четырем, велика вероятность того, что проблемы вызваны неправильным количеством импульсов или электрическими помехами.
Есть несколько способов обойти резонанс. Самый простой способ — вообще избежать такой скорости. 200 Гц — это не очень быстро для двухфазного двигателя со скоростью 60 об/мин. Большинство двигателей имеют максимальную начальную скорость около 1000 импульсов в секунду или около того. Таким образом, в большинстве случаев вы можете запустить двигатель на более высокой скорости, чем резонансная скорость.
Если вам нужно начать со скорости ниже резонансной скорости, быстро ускорьтесь через резонансный диапазон.
Другим решением является уменьшение угла шага. Двигатель всегда будет промахиваться и промахиваться больше для больших углов шага. Если двигателю не нужно далеко перемещаться, он не создаст достаточной силы (крутящего момента), чтобы выйти за пределы допустимого диапазона.
Каждый раз, когда угол шага уменьшается, мотор не будет так сильно вибрировать. Вот почему полушаговые и микрошаговые системы так эффективно снижают вибрацию.
Убедитесь, что мощность двигателя соответствует нагрузке. Выбрав правильный двигатель, вы можете улучшить производительность.
Также доступны демпферы. Демпферы устанавливаются на задний вал двигателя и поглощают часть энергии вибрации. Они часто сглаживают вибрирующий двигатель недорого.
5-фазные шаговые двигатели
Относительно новая технология шаговых двигателей — 5-фазные. Наиболее очевидная разница между 2-фазным и 5-фазным (см. интерактивную схему ниже) заключается в количестве полюсов статора. В то время как двухфазные двигатели имеют 8 полюсов, по 4 на фазу, пятифазный двигатель имеет 10 полюсов, по 2 на фазу. Ротор такой же, как у двухфазного двигателя.
В то время как двухфазный двигатель перемещается на 1/4 шага зубьев каждую фазу. 5-фазный из-за своей конструкции перемещается на 1/10 шага зуба.
Поскольку шаг по-прежнему составляет 7,2°, угол шага составляет 0,72°. Просто исходя из конструкции, разрешение 5-фазного датчика составляет 500 шагов на оборот, а двухфазного — 200 шагов на оборот. Пятифазный предлагает разрешение в 2,5 раза лучше, чем двухфазный.
При более высоком разрешении вы получаете меньший угол шага, что, в свою очередь, снижает вибрацию. Поскольку угол шага у 5-фазного в 2,5 раза меньше, чем у 2-фазного, звон, вибрации значительно ниже. Как в 2-фазном, так и в 5-фазном режиме ротор должен промахиваться или опускаться более чем на 3,6°, чтобы пропускать шаги. Поскольку угол шага 5-фазного двигателя составляет всего 0,72°, для двигателя почти невозможно превышение или недорегулирование на 3,6°. Вероятность потери синхронизма с 5-фазным шаговым двигателем очень мала.
Методы привода
Существует четыре различных метода привода шаговых двигателей:
- Волновой привод (полный шаг)
- 2 фазы включены (полный шаг)
- 1-2 фазы включены (половина шага)
- Микрошаг
Волновой привод
На схеме ниже метод волнового привода упрощен для лучшей иллюстрации теории.
На иллюстрации каждый поворот на 90° соответствует 1,8° поворота ротора в реальном двигателе.
В методе волнового привода (также называемом методом однофазного включения) одновременно включается только одна фаза. Когда мы запитываем фазу А от южного полюса, она притягивает северный полюс ротора. Выключаем А и включаем В, ротор поворачивается на 90° (1,8°) и так далее. Каждый раз подается питание только на одну фазу.
Волновой привод имеет четырехступенчатую электрическую последовательность вращения двигателя.
2 фазы включены
В методе «2 фазы включены» две фазы всегда находятся под напряжением.
Еще раз на иллюстрации ниже каждые 90° представляют поворот на 1,8°. Если обе фазы A и B запитаны как южные полюса, северный полюс ротора будет одинаково притягиваться к обоим полюсам и выстраиваться прямо посередине. По мере того, как на фазы подается питание, ротор будет вращаться, чтобы выровняться между двумя полюсами, находящимися под напряжением.
Метод «двухфазного включения» включает четырехступенчатую электрическую последовательность вращения двигателя.
Стандартные 2-фазные и 2-фазные двигатели типа M компании ORIENTAL MOTOR используют метод «двухфазного включения».
Какое преимущество имеет метод «2 фазы» по сравнению с методом «1 фаза»? Ответ — крутящий момент. В методе «1 фаза включена» одновременно включается только одна фаза, поэтому мы имеем одну единицу крутящего момента, действующую на ротор. В методе «2 фазы включены» у нас есть две единицы крутящего момента, действующие на ротор: 1 в положении на 12 часов и 1 в положении на 3 часа. Если мы сложим эти два вектора крутящего момента вместе, мы получим результат под углом 45°, а величина увеличится на 41,4%. Используя метод «2 фазы вкл.», мы можем получить тот же угол шага, что и метод «1 фаза вкл.», но с крутящим моментом на 41% больше.
Пятифазные двигатели немного отличаются. Вместо того, чтобы использовать метод «две фазы», мы используем метод «четыре фазы».
Каждый раз мы включаем 4 фазы и мотор делает шаг.
Пятифазный двигатель проходит 10-ступенчатую электрическую последовательность.
1-2 фазы включены (полушаг)
Метод «1-2 фазы включен» или полушаг объединяет два предыдущих метода. В этом случае мы запитываем фазу А. Ротор выровняется. В этот момент мы держим фазу А включенной и активируем фазу В. Теперь ротор одинаково притягивается к обеим линиям вверх посередине. Ротор повернулся на 45° (0,9°). Теперь отключаем фазу А, но оставляем включенной фазу В. Мотор делает еще один шаг. И так далее. Чередуя одну фазу и две фазы, мы сократили угол шага вдвое. Помните, что при меньшем угле шага уменьшается вибрация.
(Для 5-фазного двигателя мы чередуем 4 фазы и 5 фаз.)
Полушаговый режим имеет восьмиступенчатую электрическую последовательность. Для пятифазного двигателя в методе «4-5 фаз включено» двигатель проходит 20-ступенчатую электрическую последовательность.
Микрошаг
Микрошаг — это способ сделать маленькие шаги еще меньше.
Чем меньше шаг, тем выше разрешение и лучше характеристики вибрации. В микрошаге фаза не полностью включена или полностью выключена. Он частично включен. Синусоидальные волны применяются как к фазе A, так и к фазе B, на расстоянии 90° друг от друга (0,9° в пятифазном шаговом двигателе).
Когда максимальная мощность находится в фазе A, фаза B равна нулю. Ротор выровняется с фазой A. По мере того, как ток в фазе A уменьшается, он увеличивается в фазе B. Ротор будет делать крошечные шаги к фазе B, пока фаза B не достигнет своего максимума, а фаза A не станет нулевой. Процесс продолжается вокруг других фаз, и у нас есть микрошаг.
Существуют некоторые проблемы, связанные с микрошагом, в основном с точностью и крутящим моментом. Поскольку фазы являются только фазами, только частично запитаны, крутящий момент двигателя снижается, как правило, примерно на 30%. Кроме того, из-за того, что разница крутящего момента между ступенями настолько мала, двигатель иногда не может справиться с нагрузкой.
В таких случаях двигателю можно дать команду двигаться на 10 шагов, прежде чем он действительно начнет движение. Во многих случаях необходимо замкнуть цикл с помощью энкодеров, которые увеличивают цену.
Системы шаговых двигателей
- Системы с открытым контуром
- Замкнутые системы
- Сервосистемы
Разомкнутый контур
Шаговые двигатели спроектированы как система разомкнутого контура. Генератор импульсов посылает импульсы в схему чередования фаз. Секвенсор фаз определяет, какие фазы необходимо отключить или включить, как описано в информации о полном шаге и полушаге. Секвенсор управляет полевыми транзисторами большой мощности, которые затем вращают двигатель.
Однако в системе с разомкнутым контуром нет проверки положения и невозможно узнать, выполнил ли двигатель заданное движение.
Замкнутый контур
Самый популярный метод замыкания контура — установка энкодера на задний вал двухвального двигателя.
Кодер представляет собой тонкий диск с линиями на нем. Диск проходит между передатчиком и приемником. Каждый раз, когда между ними появляется линия, на сигнальные линии выводится импульс. Эти импульсы возвращаются на контроллер, который ведет их подсчет. Обычно в конце перемещения контроллер сравнивает количество импульсов, отправленных водителю, с количеством импульсов, отправленных энкодером обратно. Обычно записывается процедура, согласно которой, если два числа различны, разница затем компенсируется. Если числа совпадают, ошибки не произошло и движение продолжается.
У этого метода есть два недостатка: стоимость (и сложность) и отклик. Дополнительная стоимость энкодера, наряду с увеличением сложности контроллера, увеличивает стоимость системы. Кроме того, поскольку исправление (если оно есть) выполняется в конце хода, в систему может быть добавлено дополнительное время.
Сервосистема
Другим вариантом является сервосистема. Сервосистема, как правило, представляет собой двигатель с малым числом полюсов, обеспечивающий высокую скорость, но не имеющий встроенной функции позиционирования.
Чтобы сделать его устройством положения, требуется обратная связь, обычно и энкодер или резольвер, и контуры управления. Сервопривод по существу включается и выключается, пока счетчик резольвера не достигнет определенной точки. Следовательно, сервопривод работает на основе ошибки. Например, сервопривод получает команду двигаться на 100 оборотов. Счетчик резольвера показывает ноль, и двигатель включается. Когда счетчик резольвера достигает 100 оборотов, двигатель выключается. Если положение отклоняется, двигатель снова включается, чтобы вернуть его в исходное положение. Как сервопривод реагирует на ошибку, зависит от настройки усиления. Если настройка усиления высока, двигатель будет очень быстро реагировать на любые изменения ошибки. Если настройка коэффициента усиления низкая, двигатель не будет так быстро реагировать на изменения ошибки. Задействованы любые настройки усиления по времени, временные задержки вводятся в систему управления движением.
AlphaStep Системы шаговых двигателей с замкнутым контуром
AlphaStep — революционный шаговый двигатель компании Oriental Motor.
AlphaStep имеет встроенный резольвер, обеспечивающий обратную связь по положению. В любой момент времени мы знаем, где находится ротор.
Драйвер AlphaStep имеет входной счетчик. Подсчитываются все импульсы, поступающие на привод. Обратная связь резольвера поступает на счетчик положения ротора. Любое отклонение присутствует в счетчике отклонений. Обычно двигатель работает в разомкнутом контуре. Мы делаем векторы крутящего момента, и двигатель следует за ними. Если счетчик отклонения показывает что-то большее, чем ± 1,8°, то фазовращатель включает вектор крутящего момента в верхней части кривой смещения крутящего момента, генерируя максимальный крутящий момент, чтобы вернуть ротор в синхронное состояние. Если двигатель отключен на несколько ступеней, секвенсор активирует несколько векторов крутящего момента в верхней части кривой смещения крутящего момента. Водитель выдерживает перегрузку до 5 секунд. Если он не может вернуть двигатель в синхронизм в течение 5 секунд, водитель выдаст ошибку и отправит сигнал тревоги.
Отличительной особенностью AlphaStep является то, что он корректирует пропущенные шаги на лету. Он не ждет до конца движения, чтобы внести исправления. Как только ротор возвращается в пределах 1,8 °, драйвер возвращается в режим разомкнутого контура и посылает правильные фазы питания.
На приведенном ниже графике показана кривая смещения крутящего момента, когда блок находится в режиме разомкнутого или замкнутого контура. Кривая смещения крутящего момента представляет собой крутящий момент, создаваемый одной фазой. Он создает максимальный крутящий момент, когда зубья ротора смещены на 1,8°. Двигатель может пропустить шаг только в том случае, если он промахивается более чем на 3,6°. Поскольку водитель берет на себя управление вектором крутящего момента, когда он отклоняется на 1,8°, двигатель не может пропускать шаги, за исключением случаев, когда он перегружен более чем на 5 секунд.
Многие думают, что точность шага AlphaStep составляет ± 1,8°. Точность шага AlphaStep составляет 5 угловых минут (0,083°).
