Информационное письмо по вопросу электроснабжения мест общего пользования
Освещение мест общего пользования услуга жилищная или коммунальная?
В соответствии с жилищным законодательством все услуги, предоставляемые жильцам, разделены на жилищные (связанные с содержанием и ремонтом общего имущества в многоквартирном доме) и коммунальные (связанные с подачей в многоквартирный дом коммунальных ресурсов, в том числе электрической энергии).
Ранее собственники помещений в многоквартирных домах оплачивали энергоснабжение мест общего пользования по жилищной услуге в составе «содержание и ремонт жилого помещения».
Минрегион России письмом от 18.06.2007 № 11356-ЮТ/07 разъяснил, что количество электрической энергии, подаваемой на работу приборов освещения помещений общего пользования и для работы электрического оборудования, входящего в состав общего имущества в многоквартирном доме, должно оплачиваться в составе платы за коммунальную услугу «электроснабжение».
Позиция Минрегиона была подтверждена Решением Верховного суда Российской Федерации от 17.07.2008 № ГКПИ08-665. Действительно, на освещение мест общего пользования, являющихся общим имуществом собственников помещений в многоквартирном доме, требуется коммунальный ресурс – электроэнергия. И расходы на ее оплату должны нести собственники помещений в данном доме.
Какой нормативный правовой акт обязывает жильцов многоквартирных домов оплачивать потребление электроэнергии в местах общего пользования?
Их два. Это Правила предоставления коммунальных услуг гражданам, утвержденные постановлением Правительства Российской Федерации от 23.05.2006 № 307 (далее – Правила № 307) и Правила функционирования розничных рынков электрической энергии в переходный период реформирования электроэнергетики, утвержденные постановлением Правительства Российской Федерации от 31.08.2006 № 530 (далее – Правила № 530).
Согласно этим документам вся электроэнергия, поступившая в многоквартирный дом, должна быть оплачена в полном объеме жильцами дома.
Что включает в себя расход электроэнергии в местах общего пользования многоквартирного дома?
Освещение и другое энергопотребление межквартирных лестничных площадок, лестниц, чердаков, подвалов, электропитание домофонов, усилителей телеантенн коллективного пользования и другого имущества, придворовое освещение, все объекты, находящиеся на участке земли, принадлежащем собственникам данного дома и присоединенные к внутридомовой электрической сети (детские или хоккейные площадки и т.п.)
Как происходит расчет расхода электроэнергии в местах общего пользования для жильцов многоквартирных домов?
Порядок определения объемов электрической энергии, использованных на общедомовые нужды находится в непосредственной зависимости от наличия в многоквартирном доме общедомового прибора учета или его отсутствия.

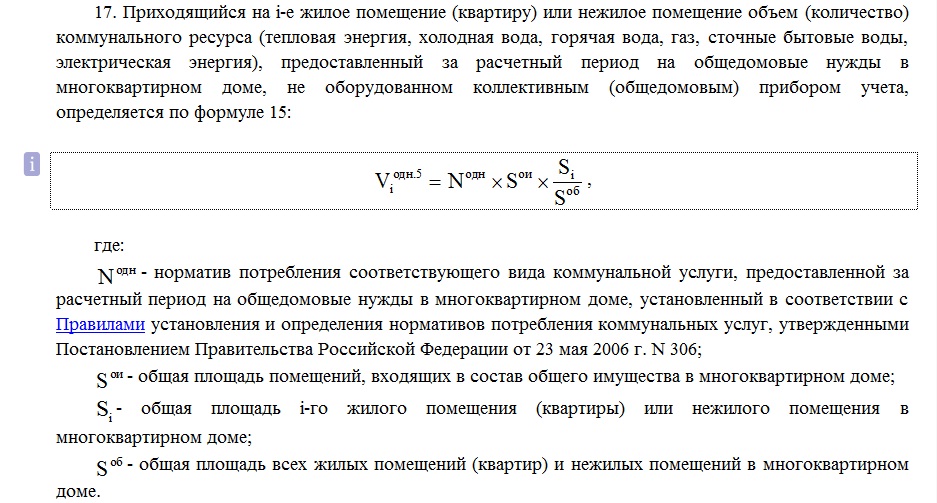

При отсутствии общедомового прибора учета электрической энергии мест общего пользования оплата производится в размере 7 кВтч в месяц на 1 человека и на работу лифтового оборудования — 7 кВтч в месяц на 1 человека (постановление министерства конкурентной политики и тарифов Калужской области от 21. 12.2007 № 201-эк «Об утверждении нормативов потребления коммунальной услуги по электроснабжению при отсутствии приборов учета в Калужской области»).
При наличии коллективного (общедомового) прибора учета объем электроэнергии, использованный на общедомовые нужды, определяется следующим образом: от показаний коллективного (общедомового) прибора учета вычитаются показания поквартирных счетчиков (если их нет, то нормативы индивидуального потребления). То, что в итоге остается, и определяет расход электроэнергии в местах общего пользования, который затем распределяется между жильцами жилых помещений пропорционально потреблению электроэнергии каждой квартирой.

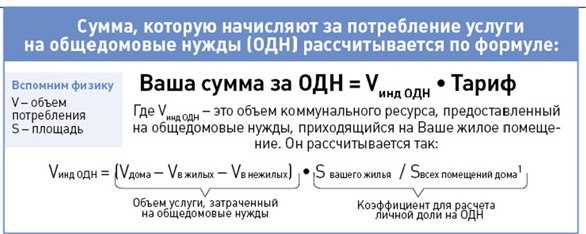

Когда в доме установлен общедомовой прибор учета, величина объема электроэнергии, используемой на общедомовые нужды, в каждом месяце бывает разной и зависит от фактического потребления.
Как в связи с новой формой расчета оплаты за электроэнергию мест общего пользования будут учитываться потери и кто их должен оплачивать?
Правила № 530 регламентируют, что количество приобретаемой электрической энергии для многоквартирного дома определяется на границе балансовой принадлежности по коллективному (общедомовому) прибору учету. Величина данных потерь определяется исполнителем коммунальных услуг (управляющей компанией) как разность между объемом электрической энергии, определенным на границе балансовой принадлежности электрических сетей сетевой организации и внутридомовых электрических сетей, объемом использования электрической энергии на общедомовые нужды и объемом оказанных потребителям коммунальных услуг электроснабжения.
Таким образом, оплачивать разницу между показаниями общего коллективного счетчика на вводе дома и суммой показаний счетчиков в квартирах, согласно Правилам № 530, а также Жилищному кодексу Российской Федерации (статья 39) должен потребитель.
Но в расчет за электроэнергию мест общего пользования попадает и похищенная недобросовестными жильцами электроэнергия. Почему за них должны оплачивать другие жильцы?
В соответствии с Правилами содержания общего имущества в многоквартирном доме от 13.08.2006 № 491, утвержденными постановлением Правительства Российской Федерации (далее – Правила № 491) собственники жилья отвечают за оборудование внутри дома, в том числе за внутридомовые сети, которые привести в порядок обязана ваша управляющая компания. Именно она должна содержать внутридомовые сети в порядке. Добивайтесь от нее более качественного обслуживания, если оно вас не устраивает, меняйте управляющую компанию или берите управление домом в свои руки путем непосредственного управления или, создав товарищество собственников жилья.
В жилых домах имеются нежилые помещения (магазины, клубы и т. д.), в которых осуществляется предпринимательская деятельность. Как эти помещения производят расчеты за потребленную электроэнергию, кто осуществляет контроль?
В нежилых помещениях, расположенных в многоквартирных жилых домах, имеются приборы учета электроэнергии. В основном эти приборы включены в общую систему электроснабжения, и при расчетах из показаний общедомового счетчика показания счетчиков в нежилых помещениях должны вычитаться.
Договоры на энергоснабжение собственники или арендаторы нежилых помещений заключают с энергоснабжающей организацией самостоятельно, но контроль за потреблением электроэнергии в данном случае осуществляет энергосбытовая компания и управляющая организация, так как именно она, как представитель собственников жилых помещений, разрешает присоединение предпринимателя к внутридомовой сети.
Хотим установить счетчик в своем подъезде, чтобы не платить за весь дом.
Установить счетчики только на свой подъезд, конечно же, могут жильцы, чтобы четко проследить электропотребление в своем подъезде, но к расчету такой счетчик не будет приниматься ресурсоснабжающей организацией, так как согласно Правилам № 307 продают электрическую энергию как товар на границе балансовой принадлежности по основному коллективному прибору учета.
В Жилищном кодексе Российской Федерации нет понятия подъезд, а есть понятие многоквартирный дом, поэтому несмотря на то, что в вашем подъезде и будет установлен прибор учета, электроэнергия, отпущенная на общедомовые нужды, будет учитываться по основному коллективному (общедомовому) прибору учета и распределяться пропорционально потреблению электроэнергии каждой квартирой.
Однако отметим, что показания подъездных приборов учета, если они только будут установлены абсолютно во всех подъездах дома, помогут в поиске несанкционированного отбора электроэнергии (воровства).
Если человек не является собственником жилого помещения, а проживает в квартире по социальному найму и, соответственно, платит за найм. Правомерно ли в этом случае брать плату за электроэнергию мест общего пользования?
Наниматель жилого помещения в многоквартирном доме по договору социального найма данного жилого помещения приобретает право пользования общим имуществом в этом доме.
Поэтому наниматель по договору социального найма обязан платить за коммунальные услуги, в том числе и за освещение мест общего пользования.
Основание:
- Жилищный кодекс Российской Федерации, статья 61 «Пользование жилым помещением по договору социального найма»;
- Жилищный кодекс Российской Федерации, статья 154 «Структура платы за жилое помещение и коммунальные услуги».
Многие вычеркивают из своих квитанций новую строку, чтобы как раньше платить только за электроэнергию, потребленную в квартире. Правильно ли это?
Электроэнергия мест общего пользования – неотъемлемая часть платежа за электроэнергию. Исключая из платежа сумму оплаты электроэнергии мест общего пользования, жильцы будут накапливать долг. А к должникам применяются все законные меры воздействия, в том числе и ограничение подачи электроэнергии.
Если одни жители не платят за расход электроэнергии в местах общего пользования, их долги разбиваются на других жителей дома?
Ни в коем случае. Каждый отвечает только за свои долги, так как задолженность находится на конкретном лицевом счете жильца.
Как уменьшить расходы жильцов по оплате электрической энергии, поставляемой на общедомовые нужды многоквартирных жилых домов?
Для уменьшения расходов собственников по оплате электрической энергии, поставляемой на общедомовые нужды многоквартирных домов, рекомендуем жильцам осуществить следующие мероприятия:
1. В рамках заключённого договора управления многоквартирным домом обязать управляющую организацию, отвечающую за обслуживание внутридомовых электрических сетей, провести ревизию внутридомового электрического оборудования с целью:
- выявления фактов несоответствия приборов учёта требованиям технических регламентов;
- выявления фактов подключения нежилых помещений, расположенных в многоквартирных жилых домах, с нарушением порядка учёта электрической энергии, повлекших за собой искажение данных о фактической величине потребления электрической энергии на общедомовые нужды многоквартирных домов;
- выявления фактов воровства и хищений электрической энергии.
2. Возложить на управляющую организацию обязанности по замене приборов учёта, не отвечающим требованиям технических регламентов, по изменению схемы энергоснабжения нежилых помещений и выведению коммерческого учёта поставленной в нежилые помещения электрической энергии из-под общедомового учёта, по составлению актов об установлении фактов воровства и хищений электрической энергии, пресечению выявленных фактов и обращению в органы внутренних дел с требованием о возбуждении уголовных дел в отношении виновных лиц.
3. Приведение в надлежащее исполнение обязанностей со стороны всех собственников помещений многоквартирного жилого дома по своевременному и правильному снятию показаний индивидуальных (поквартирных) приборов учёта электрической энергии, а также по своевременной передаче полученных данных в адрес гарантирующего поставщика.
______________________________
Дата изменения: 12.03.2018 17:49
Электроэнергия для содержания общего имущества в многоквартирном доме
Общая информация
Поставка электрической энергии для целей содержания общего имущества в многоквартирном доме осуществляется ресурсоснабжающей организацией.
Такой ресурсоснабжающей организацией на территории Калужской области является гарантирующий поставщик электроэнергии ПАО «Калужская сбытовая компания».
Постановлением Правительства РФ № 1498 от 26.12.2016 г. внесены изменения в некоторые акты Правительства Российской Федерации по вопросам предоставления коммунальных услуг и содержания общего имущества в многоквартирном доме, которые применяются с 1 января 2017 года.
1. Если многоквартирный дом находится в управлении управляющей организации, товарищества собственников жилья, жилищного кооператива, жилищно-строительного кооператива или иного специализированного потребительского кооператива:
Управляющие организации, товарищества собственников жилья, жилищные, жилищно-строительные и иные специализированные потребительские кооперативы покупают у ресурсоснабжающей организации электрическую энергию, используемую в целях содержания общего имущества многоквартирного дома, а расходы на оплату этой электрической энергии, включают в размер платы за содержание жилого помещения.
2. Если в многоквартирном доме выбран способ управления непосредственное управление или способ управления не выбран или не реализован:
Расходы на оплату электрической энергии, потребленной при содержании общего имущества в многоквартирном доме (далее — использованной на общедомовые нужды), включаются ресурсоснабжающей организацией в состав платы за коммунальную услугу «электроснабжение».
В таких случаях в ежемесячных счетах ПАО «Калужская сбытовая компания», направляемых гражданам-потребителям при расчетах за электрическую энергию, указывается стоимость электрической энергии, потребленной потребителем в жилом помещении, и отдельной строкой указывается стоимость электроэнергии, использованной на общедомовые нужды в многоквартирном доме.
При этом подлежащий оплате гражданами-потребителями объем электрической энергии, использованной на общедомовые нужды многоквартирного дома, рассчитывается на основании Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06.05.2011 № 354.
Оплата электрической энергии, использованной на общедомовые нужды, производится по установленным государством тарифам.
При этом п. 88 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06. 05.2011 № 354, установлено, что размер платы за коммунальные услуги на общедомовые нужды не подлежит перерасчету в связи с временным отсутствием потребителя в жилом помещении.
Применяемый порядок определения объема электрической энергии, использованной на общедомовые нужды, зависит от того оборудован или нет многоквартирный дом общедомовым прибором учета электроэнергии. Федеральным законом от 23.11.2009 № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» установлено требование оснащения многоквартирных домов общедомовыми приборами учета электрической энергии. В случае отсутствия данных приборов учета – объем электрической энергии, использованной на общедомовые нужды, определяется по установленным нормативам.
Порядок определения объема электрической энергии, израсходованной на общедомовые нужды, в многоквартирных домах, где в качестве способа управления выбрано непосредственное управление или способ управления не выбран или не реализован, оборудованных общедомовым прибором учета
В многоквартирных домах, оборудованных «общедомовыми» приборами учета, объем электрической энергии, использованной всем домом, определяется по его показаниям. Объем потребленной домом электроэнергии определяется как разница показаний прибора учета на начало и конец расчетного периода умноженная на коэффициент трансформации трансформаторов тока. Для определения объема электроэнергии, использованной домом в расчетном периоде на общедомовые нужды, из объема потребленной домом электроэнергии исключается, во-первых, расход электроэнергии собственниками нежилых помещений многоквартирного дома, например, расположенными в доме магазинами и, во-вторых, суммарный объем потребления электрической энергии в квартирах дома.
Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов установлено, что плата за электрическую энергию, использованную на общедомовые нужды, потребителям не начисляется в следующих случаях:
— если за расчетный период объем электрической энергии, использованной на общедомовые нужды, составит ноль,
— если за расчетный период объем электрической энергии, определенный по показаниям общедомового прибора учета, меньше суммарного объема энергопотребления во всех жилых и нежилых помещениях многоквартирного дома за этот же расчетный период.
Величина внутриквартирного потребления определяется по показаниям индивидуальных электросчетчиков, а в случае отсутствия приборов учета — по нормативам, утвержденным Приказом Министерства тарифного регулирования Калужской области от 29.09.2015 г. № 166. Объем потребления электроэнергии в квартирах, оборудованных приборами учета, но жильцы которых не предоставляют соответствующих показаний, определяется следующим образом: в течение 3 месяцев начисляется среднемесячный объем энергопотребления, определенный расчетным способом по показаниям индивидуального прибора учета за предшествующие 6 месяцев (если период работы электросчетчика составил меньше 6 месяцев, — то за фактический период работы прибора учета, но не менее 3 месяцев), а по истечении 3 месяцев — норматив, который рассчитывается для каждой квартиры индивидуально, исходя из количества комнат, количества проживающих в квартире, и иных данных, определенных в Приказе Министерства тарифного регулирования Калужской области от 29. 09.2015 г. № 166.
Распределение объема электроэнергии, использованной на общедомовые нужды, производится между жителями дома и собственниками нежилых помещений пропорционально площади занимаемого помещения.
Порядок определения объема электрической энергии, израсходованной на общедомовые нужды, в многоквартирных домах, где в качестве способа управления выбрано непосредственное управление или способ управления не выбран или не реализован, не оборудованных общедомовым прибором учета
В тех многоквартирных домах, где пока еще не установлены «общедомовые» приборы учета, расчет подлежащего оплате гражданами — потребителями объема электрической энергии, используемой на «общедомовые» нужды, производится с применением нормативов, утвержденных Приказом Министерства конкурентной политики Калужской области от 30.03.2017г. № 46 ТД. Данные нормативы применяются отдельно для каждого дома с целью определения объема электроэнергии, использованной в нем на общедомовые нужды, в зависимости от площади помещений, входящих в состав общего имущества многоквартирного дома; наличия либо отсутствия: лифтов, электроотопительных и электронагревательных установок для целей горячего водоснабжения, осветительных установок, насосов холодного водоснабжения, циркуляционных насосов системы горячего водоснабжения, насосов отопления.
Распределение определенного с помощью нормативов объема электроэнергии, израсходованной на общедомовые нужды, производится между жителями дома и собственниками нежилых помещений пропорционально площади занимаемого помещения.
Факторы, оказывающие влияние на объем электроэнергии, израсходованной на содержание общего имущества в многоквартирном доме и способы его уменьшения
№
|
Факторы, оказывающие влияние на объем электроэнергии, израсходованной на содержание общего имущества в многоквартирном доме
|
Способы снижения величины электрической энергии, израсходованной на содержание общего имущества в многоквартирном доме
|
1.
|
Неодновременное снятие показаний общедомовых и индивидуальных (квартирных) приборов учета.
|
Одним из факторов существенным образом влияющих на определение величины расхода электроэнергии на содержание общего имущества в многоквартирном доме является сопоставимость периодов снятия показаний общедомового и индивидуальных приборов учета. Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденными постановлением Правительства РФ от 06.05.2011 № 354, установлены сроки снятия показаний общедомовых приборов учета электроэнергии – это 23-25 число каждого месяца. При этом даты снятия показаний индивидуальных приборов учета, законодательством не регламентированы. Вместе с тем одновременность и точность снятия показаний общедомовых и индивидуальных приборов учета – одно из необходимых условий корректного определения объема электроэнергии, израсходованной на содержание общего имущества. Поэтому жителям многоквартирных домов, уже оборудованных общедомовыми приборами учета, также целесообразно передавать показания электросчетчиков на 23-25 число.
|
2.
|
Предоставление отдельными потребителями (соседями по многоквартирному дому) заниженных показаний индивидуальных счетчиков.
|
Для защиты интересов добросовестных потребителей, в соответствии с Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, управляющей организацией должны регулярно (не реже 1 раза в 6 месяцев) осуществляться снятие показаний индивидуальных, общих (квартирных), комнатных приборов учета (распределителей), установленных вне жилых (нежилых) помещений и проверки состояния и исправности таких приборов учета, а также проверяться состояние внутридомовых сетей и отсутствие незаконных подключений к ним. При этом законодательством общему собранию жильцов многоквартирного дома предоставлено право принятия иного порядка снятия показаний таких приборов учета.
|
3.
|
Безучетное потребление (хищение) электроэнергии.
| |
4.
|
Нарушения работы электросчетчиков.
| |
5.
|
Отсутствие электросчетчиков в ряде квартир.
|
В случае отсутствия в квартире индивидуального прибора учета для определения энергопотребления применяются утвержденные Министерством тарифного регулирования Калужской области Приказом № 166 от 29.09.2015г. нормативы потребления. Однако фактическое потребление электрической энергии может отличаться от определенного с помощью нормативов. Поэтому для исключения подобной ситуации жильцам таким квартир следует установить приборы учета электрической энергии.
|
6.
|
Использование для определения объема электроэнергии, потребленной в жилых помещениях индивидуальных приборов учета ненадлежащего класса точности.
|
К сожалению, у большинства жителей установлены уже устаревшие счетчики класса точности 2,5, у которых зачастую истек не только срок поверки, но и эксплуатации. Они по своим техническим характеристикам не могут учитывать нагрузки малых токов и, следовательно, не фиксируют электроэнергию, потребляемую включенными в розетки телефонными зарядками, электронными часами, электроприборами, работающими в режиме «ожидания». Применение таких приборов учета может приводить к искажениям сведений об электропотреблении в квартирах более, чем на 10 процентов. Поэтому устаревшие приборы учета класса точности 2,5 подлежат замене на более современные класса точности 2,0.
|
7.
|
Ненадлежащее состояние внутридомовых сетей.
|
Постановлением Правительства Российской Федерации от 3 апреля 2013 г. № 290 установлен минимальный перечень услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме. В перечень работ, выполняемых в целях надлежащего содержания электрооборудования, радио- и телекоммуникационного оборудования в многоквартирном доме включены:
проверка заземления оболочки электрокабеля, оборудования (насосы, щитовые вентиляторы и др.), замеры сопротивления изоляции проводов, трубопроводов и восстановление цепей заземления по результатам проверки;
проверка и обеспечение работоспособности устройств защитного отключения;
техническое обслуживание и ремонт силовых и осветительных установок, электрических установок систем дымоудаления, систем автоматической пожарной сигнализации, внутреннего противопожарного водопровода, лифтов, установок автоматизации котельных, бойлерных, тепловых пунктов, элементов молниезащиты и внутридомовых электросетей, очистка клемм и соединений в групповых щитках и распределительных шкафах, наладка электрооборудования;
контроль состояния и замена вышедших из строя датчиков, проводки и оборудования пожарной и охранной сигнализации.
При обращении жителей дома к исполнителю коммунальной услуги о необходимости приведения внутридомовых сетей в надлежащее состояние, он обязан устранить все имеющиеся нарушения (при их наличии), что приведет, в частности, к снижению технических потерь при передаче электрической энергии и исключению случаев безучетного потребления электроэнергии, а соответственно сокращению расходов жильцов на электроэнергию, использованную на содержание общего имущества в многоквартирном доме.
|
8.
|
Нерациональное использование освещения и электрооборудования, являющегося общей собственностью дома.
|
Многое в решение данного вопроса зависит от сознательности самих потребителей. В частности жители дома также могут осуществлять контроль за эффективностью использования общедомового оборудования и освещения мест общего пользования, а также заменить, в случае наличия неисправностей, электросчетчики, установленные в квартирах, или установить приборы учета, если они отсутствуют.
Общим собранием жильцов дома может быть также принято обращение к исполнителю коммунальных услуг о необходимости рассмотрения возможности установки или замены приборов учета (или установке системы АИИС КУЭ – автоматизированной информационно-измерительной системы коммерческого учета электроэнергии) во всех квартирах дома, в том числе за счет средств предназначенных на капитальный ремонт дома, а также установке энергосберегающего оборудования и освещения.
Экономии электрической энергии, расходуемой для общедомовых нужд, способствует также реализация мероприятий, разрабатываемых в соответствии с Приказом Министерства регионального развития Российской Федерации от 2 сентября 2010 г. № 394.
|
Контроль за начислением электроэнергии, израсходованной на содержание общего имущества в многоквартирном доме
В соответствии с п. 31 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06. 05.2011 № 354, при наличии общедомового прибора учета исполнитель коммунальных услуг обязан ежемесячно снимать его показания в период с 23-го по 25-е число месяца и заносить их в журнал учета показаний коллективных (общедомовых) приборов учета, а также предоставлять потребителям по их требованию в течение 1 рабочего дня со дня обращения возможность ознакомиться со сведениями о показаниях коллективных (общедомовых) приборов учета, обеспечивать сохранность информации о показаниях коллективных (общедомовых), индивидуальных, общих (квартирных) приборов учета в течение не менее 3 лет. Поэтому потребители могут обращаться в управляющую организацию с запросом о показаниях общедомового счетчика за интересующий их период времени.
Информацию о коэффициентах трансформации трансформаторов тока, которые являются постоянными, можно узнать в организации, обслуживающей многоквартирный дом.
Важнейшим условием оперативного решения вопросов, связанных с расходом электроэнергии на содержание общего имущества многоквартирного дома является активная и принципиальная позиция самих жителей. Согласно Жилищному кодексу Российской Федерации в каждом многоквартирном доме, в котором отсутствует товарищество собственников жилья (ТСЖ) и не осуществляется управление жилищным кооперативом, должен быть создан совет многоквартирного дома. Создание такого совета позволит эффективно решить ряд вопросов по управлению многоквартирным домом, взаимодействию с управляющей компанией и ресурсоснабжающими организациями. В частности, члены такого совета могут принимать участие в снятии показаний общедомовых приборов учета, принимать решение о порядке снятия контрольных показаний квартирных приборов учета.
Санкции за неоплату электрической энергии, израсходованной на общедомовые нужды
Жилищным кодексом Российской Федерации и Правилами предоставления коммунальных услуг установлена обязанность потребителя по своевременной и полной оплате предоставляемых коммунальных услуг. В случае неполной оплаты коммунальной услуги по электроснабжению, в том числе неоплате электроэнергии, израсходованной для общедомовых нужд, превышающей сумму 2 ежемесячных размеров платы, определенных исходя из соответствующих нормативов потребления электроэнергии (независимо от наличия или отсутствия индивидуального или общего (квартирного) прибора учета) и действующих тарифов, потребителю будет приостановлена подача электроэнергии.
В случае несвоевременной и (или) неполной оплаты электроэнергии начисляется пени с 1-го по 30-й день просрочки — 0; — с 31-го по 90-й день просрочки — 1/300 ставки рефинансирования Центрального Банка РФ, действующей на день фактической оплаты; — с 91-го дня просрочки — 1/130 ставки рефинансирования Центрального Банка РФ, действующей на день фактической оплаты, от невыплаченной в срок суммы.
Содержание электрических сетей многоквартирного дома
В соответствии с действующим законодательством обслуживание внутридомовых инженерных систем, с использованием которых предоставляется коммунальная услуга по электроснабжению, является обязанностью исполнителя коммунальных услуг. Поэтому по вопросам, связанным с содержанием внутридомовых электросетей, необходимо, по-прежнему, обращаться в организацию, обслуживающую многоквартирный дом.
