Где в хрущевке распределительные коробки: Как найти электрораспределительную коробку — Доктор Лом

как правильно заменить в ней старую проводку

Жизнь в городах идет своим чередом, появляются новые здания, построенные по современным проектам. Но хрущевка никуда не исчезла. Дома хрущевской эпохи можно без труда отыскать, как правило, почти по всей России. В принципе, они уже устарели и не отвечают нынешним требованиям. Однако люди продолжают в них жить. Причем находятся даже такие, кто в домах этой планировки находит кучу достоинств.

Содержание

• 1 Почему квартира хрущевка нуждается в замене электропроводки: три главных причины
• 2 В каких конструктивных элементах хрущевки можно искать проводку
• 3 Хрущевка и некоторые нюансы замены старой проводки
• 4 Варианты укладки новых линий в хрущевке
• 5 Замена электропроводки в хрущевке: 5 основных этапов
• 6 В каких элементах электрозащиты нуждается любая хрущевка

Читайте также: Чем же хороша хрущевка?

Дома хрущевской эпохи, в принципе, можно отнести в разряд архитектурных ветеранов. И в силу возраста во многих из них, как правило, необходима замена многих коммуникаций. К ним, в частности, относится и электропроводка. Именно этой проблеме мы и намерены посвятить сегодняшнюю нашу статью: мы достаточно подробно расскажем, как выполнить замену электропроводки, выполняя ремонт в хрущевке.

Почему квартира хрущевка нуждается в замене электропроводки: три главных причины

Как правило, о состоянии электропроводки люди задумываются только тогда, когда возникают какие-то проблемы. Но если вы живете в хрущевке, проблем ждать не стоит. За дело надо браться как можно быстрее. Потому что дома эти, в принципе очень старые. Большинству из них более полувека. А основными причинами срочно взяться за дело, в частности, являются следующие:

1. Пришедшая в негодность изоляция. Если говорить о кабелях в ПВХ- изоляции, то срок их службы составляет не более 25 лет. Но в советские времена о такой «долгоиграющей» изоляции еще и не знали. Тогда широко использовалась изоляция резиновая. Причем ее долговечность была вдвое меньшей, чем у изоляции из ПВХ.
2. Наличие алюминиевых жил. Из-за специфических свойств алюминия его запретили использовать в составе домашних электропроводок. Причем запрет этот действует уже почти два десятилетия.
3. Значительно возросшая мощность бытового электрооборудования. При проектировании хрущевок разработчики исходили из того, что из приборов в распоряжении жильцов будут только радиоприемники, телевизоры, холодильники и утюги. В результате выбиралось соответствующее сечение кабелей. То есть такое, которое совершенно недостаточно в настоящее время.

Если в вашей квартире все еще используются алюминиевые провода, помните, что их контактные соединения требуют регулярной подтяжки. Причем делать это лучше хотя бы ежегодно!

Перечисленные выше причины являются вполне достаточным мотивом для того, чтобы, не откладывая в долгий ящик, поменять электропроводку в вашей хрущевке. Причем использовать лучше кабель ВВГнг-LS и ему подобные.

Читайте также: Какие ошибки нельзя допускать при прокладке проводки

В каких конструктивных элементах хрущевки можно искать проводку

Хрущевка – это одна из разновидностей панельных домов. Проводку в таких домах, как правило, прокладывают по специальным каналам, которые находятся внутри панелей. Причем каналы эти не проделывают в ходе строительства. Они предусмотрены самой конструкцией плит. Типовое расположение таких каналов можно увидеть на следующем рисунке:

Если присмотреться к приведенной схеме, можно заметить, что расположение каналов не отвечает современным требованиям. То есть и речи даже нет о требуемой ныне вертикальности и горизонтальности: часть каналов обустроена наклонно.

Но проводка в хрущевке могли укладываться не только во внутрипанельные каналы. Она могла размещаться, в частности, и в балках, находящихся под потолком. То есть в тех выступающих конструкциях, которые порой имелись на стыке стен и потолочной плиты.

Впрочем, кроме проводки, следует отыскать и распределительные коробки. Потому что без них разводка проводов практически немыслима. Некоторые коробки могут являться открытыми. Они слегка выступают над поверхностью стены и закрываются пластиковой крышкой. Но есть коробки и закрытые, то есть заштукатуренные.

Если выступающих коробок вы не заметите, то придется искать скрытые. То есть надо будет снимать обои. Более того, придется даже простучать стену вдоль всего потолочного угла. О наличии распредкоробки вам скажет типичный звук пустоты. После того как коробка найдена, скрывающую ее штукатурку, как правило, взламывают.

Аналогично поиск производится и в потолочной плите. Потому что и в ней имеются каналы для укладки проводки.

Чтобы облегчить вам поиск каналов и распредкоробок, уточним следующие моменты:

• электрическая схема квартир, как правило, определяется количеством комнат;
• каждая жилая комната имеет от 2 до 4 розеток (их количество определяется площадью помещения) и светильник;
• если комната маленькая, то есть если ее площадь не превышает 10 м², то розетка может быть только одна.

Хрущевка и некоторые нюансы замены старой проводки

В принципе, новую проводку лучше укладывать в те же каналы, где находилась старая. Чтобы произвести замену, достаточно к старым проводам прикрутить новые и только лишь протянуть их. Детально эту операцию можно увидеть в следующем видео:



Если кабель протянуть не получается, не исключено, что где-то имеется замурованная распредкоробка. То есть кабель удерживается штукатуркой. Если такое случилось, то придется начать поиск этой коробки. Когда вы сумеете ее отыскать и разбить, линию можно будет продернуть без малейшего труда.

Читайте также: Правильное соединение проводов в распредкоробке

Но если вы не хотите ограничиваться только заменой проводов, если хотите установить, например, дополнительные розетки, то могут возникнуть проблемы. Потому что не всегда имеется возможность выполнить штробление. Например, Постановлением Правительства Москвы запрещается выполнять горизонтальное штробирование. Но имеются и другие варианты запретов. Так, нельзя проделывать горизонтальные штробы в плите, если ее длина превышает 3 метра. Потому что под нагрузкой такая плита может просто-напросто «сложится» по выштробленному каналу.

Таким образом, в некоторых случаях придется обходиться без штробления. Даже если требуется установка новых элементов электрической проводки.

Однако уточним, что штробление возможно без ограничений в межкомнатных перегородках. То есть в стенах, возведенных из газобетона, кирпича и других материалов.

Варианты укладки новых линий в хрущевке

В ходе ремонта хрущевки владельцы квартиры, как правило, применяют следующие варианты прокладки новой электропроводки:

1. По полу. Если выбран такой способ, то электрокабели укладывают под стяжкой. Причем делают это, предварительно поместив их в гофру. Но у этого способа есть довольно существенный недостаток: если кабель выходит из строя, приходится взламывать стяжку.
2. В плинтусах. Предприятия торговли предлагают довольно большой выбор плинтусов, имеющих встроенный кабель-канал. В принципе, этот вариант укладки хорош тем, что пользователям можно ограничиться только небольшой вертикальной штробой к месту расположения новой розетки.
3. Под подвесным (натяжным) потолком или за элементами гипсокартонной отделки. Причем, как и в предыдущем варианте, речь может идти только лишь об ограниченном количестве вертикальных штроб. Необходимых, чтобы запитать новые розетки. Однако фактически такой вариант больше похож на наружную проводку. Потому что провод, уложенный в гофру, просто крепят на поверхности соответствующего элемента конструкции – потолка или стены.

Замена электропроводки в хрущевке: 5 основных этапов

Хотя по своим эксплуатационным качествам хрущевка здорово отличается от других видов жилой недвижимости, обновление электропроводки в ней не имеет практически никаких особенностей. Чтоб вы могли планировать предстоящую работу, предлагаем придерживаться следующей последовательности действий:

1. Разработка схемы. Чтобы было удобнее, схему лучше выполнять прямо на квартирном плане. Прямо на нем можно нанести расположение всех элементов электрооборудования. Более того, такой подход позволит упростить расчет количества розеток, светильников, выключателей, причем с учетом необходимой мощности.
2. Расчет сечения жил. О том, как это делается, мы уже писали ранее. Причем провод, соединяющий электросчетчик с распределительной коробкой, должен быть рассчитан на максимальную нагрузку. Потому что через него будет подаваться питание на всю совокупность жилых помещений и электроприборов квартиры. Данный момент особенно важен для многокомнатных квартир.
3. Выполнение разметки. Пожалуй, вполне понятно, что разметка позволяет определить конкретные места размещения светильников, розеток, выключателей. Более того, при наличии разметки можно достаточно точно рассчитать длину необходимого кабеля. Смету на выполнение электропроводки и список закупок можно составлять только после завершения этапа разметки.
4. Поиск старых каналов, укладка новых линий. О том, как найти старые каналы, мы написали выше, пожалуй, достаточно подробно. Если возникает необходимость укладки новых линий, то может потребоваться штробление. Хотя, объем этой операции можно значительно сократить, если прибегнуть к монтажу проводки в плинтусах и за элементами отделки (за гипсокартоном или за подвесным потолком).
5. Монтаж проводки. Электромонтажные работы, как правило, завершают проверкой цепей на наличие коротких замыканий. Причем проверить необходимо каждый участок отдельно (от каждой распределительной коробки к каждому выключателю, к каждой розетке). На заключительном этапе производят сборку схемы подключения квартирного распределительного электрощита.

Читайте также: Как уложить проводку в гофротрубу

В каких элементах электрозащиты нуждается любая хрущевка

Особенно насущным вопросом для хрущевок является заземление. Потому что в квартирах этого типа всегда монтировалась двухпроводная электросеть, называемая также системой TN-C. Но электроприборов люди сейчас используют значительно больше. Из-за чего в результате существенно возрастают риски поражений электрическим током.

Однако здесь именная одна существенная трудность, потому что изменять своими силами схемы электроснабжения домов в целом категорически запрещено. Из-за этого зачастую приходится просто дожидаться, когда соответствующее переоборудование будет произведено управляющей или снабжающей компанией. Чтобы ускорить решение этого вопроса, можно обратиться к этим организациям с коллективным заявлением жильцов дома.

По пока ваша хрущевка не имеет заземления, можно установить в щитке УЗО, чтобы обеспечить защиту от поражений электричеством в случае утечки тока.

Надеемся, что благодаря информации, изложенной в данной статье, вы уже представляете, как заменить старую проводку в хрущевке. Более того, вы сумеете это сделать собственными руками. Однако если опыт выполнения электромонтажных работ у вас отсутствует, мы рекомендуем вам не рисковать и обратиться к электрику-профессионалу, который сделает все вполне грамотно и безопасно для вас.

Установка распаячных / соединительных коробок

Элетромонтажные работы › Услуги › Монтаж электроснабжения ›

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Виды распред коробок

По материалу корпуса коробки делятся на:

• Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
• Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

• Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

• Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
• Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

• Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

​

• Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

​

Установка распределительной коробки

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

​

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

Внутренние распределительные коробки

Монтаж внутренней распределительной коробки следует проводить в следующем порядке:

• штробление стен для подвода проводов к коробке;
• создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
• нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
• после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
• соединить провода;
• закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.

Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.

Внешние распределительные коробки

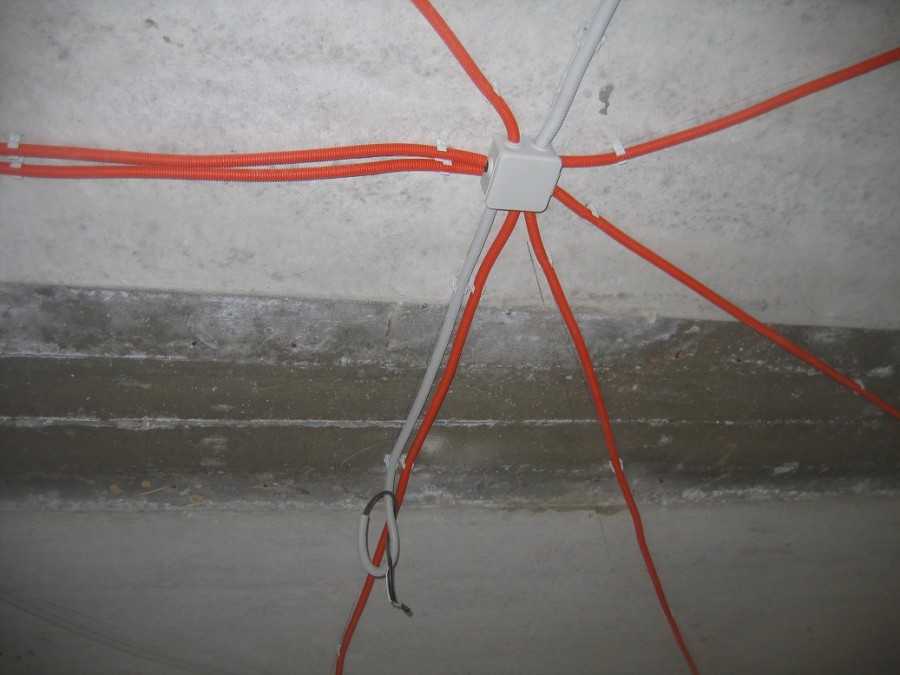

Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.

Соединение проводов

​

Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.

Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:

1. Концы проводов на 1,5-2 см освобождаются от изоляции.
2. В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
3. Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
4. С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
5. Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
6. Провода после соединения проверяются и укладываются в коробку, закрывается крышка.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …





Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:





Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

схема и этапы замены на новый

Несмотря на растущие кварталы и новостройки в столице, в большинстве городов люди по-прежнему живут в квартирах, построенных в старину. Большинство из них относятся к «хрущевкам», их часто называют «розетками». В таких домах все коммуникации, включая проводку, давно пришли в негодность и требуют обязательной замены. Поэтому мы подготовили для вас статью о том, как заменить проводку в хрущевке.

• Три причины заменить проводку
• Где искать проводку
• Как проложить новые линии
• 5 этап замены проводки в хрущевке

Три причины заменить электропроводку

О состоянии электрооборудования вспоминают только тогда, когда возникают проблемы в его работе. Большинство этих домов построено с 50-х по 80-е годы, то есть прошло более 30 лет. Итак, зачем нужно и стоит ли менять проводку в хрущевке?

1. Старая изоляция с трещинами. Срок службы изоляции кабелей с поливинилхлоридной изоляцией составляет 15-25 лет. А ведь в советское время для электропроводки применялись кабели в резиновой изоляции, да еще и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции, в зависимости от конкретного случая, в два и более раз меньше, чем в поливинилхлоридной изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – мягкий и «текучий» металл; запрещено использовать его для домашней электропроводки более 15 последних лет. Контактные соединения алюминиевых проводов необходимо подтягивать один раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования тогда и сейчас. При проектировании электропроводки для хрущевки у потенциальных жильцов дома могла быть такая электротехника — радио, телевизор, утюг, холодильник и лампочка. Поэтому сечение ТПА было выбрано соответствующим образом. Сейчас нагрузка увеличилась, используйте уже медные кабели сечением от 2,5кв.мм для розеточных групп, что позволяет запитать на одной линии более 3кВт.

Этих причин достаточно для замены электропроводки на современную медную электропроводку, выполненную кабелем ВВГнг-LS или подобным.

Где искать электропроводку

Электропроводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией пластин. На рисунке ниже вы видите несколько примеров типичного расположения каналов.

Вы можете заметить, что каналы расположены под углом, и не всегда вертикально или горизонтально, как принято считать. Кроме этих каналов можно прокладывать провода в балках под потолком. Эти балки напоминают бордюры, которые выступают над поверхностью стены в углу с потолочной плитой.

Для проводки требуются соединения, поэтому вам нужно найти расположение распределительных коробок. Они могут быть открытыми – немного выступать над стеной, тогда их содержимое прячется за пластиковой крышкой, а также могут быть оштукатурены.

Интересно! В однокомнатной квартире может быть только 1 распределительная коробка, которая доступна без снятия обоев.

В этом случае, чтобы найти распределительную коробку, вам придется не только брать обои, но и возможно простукивать всю стену по потолочному углу, пока не услышите характерный звук пустоты. После чего это место просто ломается. Сделайте то же самое на потолке. О том, как найти распределительную коробку, мы подробно рассказали в отдельной статье.

После того, как вы найдете все коробки и розетки, вы сможете оценить, как проложены провода. На рисунке ниже показан внешний вид канала для проводки в нижней части потолочной распределительной коробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими наружными стенами, то есть те, в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты — это силовая конструкция, а те, что не играют несущей роли, — это ребра жесткости, об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания того, где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. В целом получается следующая ситуация: в каждой жилой комнате 1 светильник и 2-4 розетки (в зависимости от площади), а в небольших комнатах около 10 кв. м. может быть даже 1 розетка.

Ниже приведены типовые решения электропроводки хрущевок.

На 1 комнатную квартиру:

На 2 комнаты:

На видео ниже наглядно показано, как найти проводку в хрущевке:

Как проложить новые линии

проводка в хрущевке — просто проложена по тем же швеллерам в плитах. Для этого к жилам старого кабеля прикручивается новый трос и натягивается. Если кабель не тянется — возможно, где-то есть замурованная распределительная коробка или розетка и кабель держится на асбесте или штукатурке — нужно найти, где он. Когда вы его сломаете, леска будет легко тянуться.

На видео ниже наглядно показано, как это сделать:

Но если вы хотите увеличить количество розеток или перенести их, возникают трудности. Не всегда есть возможность угробить опорные плиты.

Важно! Не делать горизонтальные стробоскопы. Согласно некоторым нормативным документам это запрещено, например, Постановлением Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке проведения реконструкции помещений в жилых домах в городе Москве» и его редакцией . Также есть информация о запрете горизонтальных ворот в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки пластина может «загибаться» вдоль ворот. Поэтому приходится обходиться без стробирования.

Рассмотрим 3 варианта прокладки новых линий электропроводки в хрущевке. Проложены новые линии:

1. По этажу. Кабели проложены в гофре под стяжкой в ​​полу. Недостатком является сложность в случае обрыва кабеля — приходится забивать стяжку. О том, как провести электропроводку в полу, мы рассказали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель-каналами, в этом случае вам нужно будет только сделать небольшую вертикальную штробу к новой розетке. Подробнее можно узнать из статьи: как разместить в плинтусе.
3. Под подвесным или натяжным потолком, либо за другими элементами конструкций из гипсокартона. Также придется делать вертикальные штробы, но это фактически сродни наружной проводке, проложенной в гофротрубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «гонта» и других материалов можно штробить и проложить линии как угодно.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация проводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основные пять этапов, которые помогут вам определиться, с чего начать:

1. Схема. Первым делом необходимо составить схему электропроводки. Удобнее это сделать на плане квартиры. На нем нанести предполагаемое расположение всего электрооборудования и рассчитать количество розеток и светильников, с примерным значением их мощности.
2. Сечение жил. Вы можете рассчитать сечение жил проводов и кабелей вручную или с помощью нашего онлайн-калькулятора. В этом случае рассчитайте провод от счетчика до распределительной коробки с учетом максимальной нагрузки, которая будет подаваться от этой коробки с учетом всех последующих подключаемых коробок и помещений. Последнее особенно актуально для владельцев больших квартир (3-х или 4-х комнатных), где есть несколько проходных комнат, часто они соединены кабелем одна за другой через распределительные коробки.
3. Наценка. наступает этап разметки стен, где будут располагаться выключатели, розетки, бра и прочее. Это поможет в расчете длины кабелей и расчете количества электромонтажных изделий, после чего можно составить смету на электромонтаж и список покупок.
4. Поиск каналов и прокладка новых линий. Учитывая вышеизложенное, необходимо заменить старую проводку, проложить новые или подготовиться к монтажу на полу, за гипсокартонными конструкциями или в плинтусах.
5. Электропроводка и проводка. После того, как все провода займут свои места, проверьте цепь на наличие замыканий от щитка до каждой распределительной коробки, розетки, лампы. Завершающим аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Отдельно стоит рассмотреть и такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, ведь из-за обилия электроприборов возрастает риск поражения электрическим током. В хрущевке всегда была двухпроводная сеть электроснабжения, или так называемая система TN-C. Поскольку самостоятельно вмешиваться в схему электроснабжения дома запрещено, вам остается только ждать, пока снабжающая компания (или управляющая организация) произведет переоборудование электросетей в вашем доме или подъезде. Отличным решением станет коллективное обращение жильцов дома.

Пока в хрущевке нет заземления, рекомендуем подключить УЗО в щитке, оно защитит от поражения током при утечке тока.

Важно! Не заземляйте радиаторы, водопроводные трубы или арматуру. Это малоэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов.

Читайте также:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

Опубликовано:
01.10.2018
Обновлено: 03.01.2019

Пока без коментариев

Страница не найдена « balticworlds.com

• Скачать предыдущий выпуск Baltic Worlds

  Выпуск 2022, 1-2: Скачать.

• Хотите внести свой вклад в Baltic Worlds?
  Нажмите здесь!

• Присоединяйтесь к нам на Facebook!

• • искусство
  • Беларусь
  • Коммунизм
  • демократия
  • выборы
  • Эстония
  • Пол
  • Литва
  • Польша
  • Россия
  • советский
  • Швеция
  • Украина
  • все теги

Вернуться на главную страницу

• обложки Балтийских миров; регион Балтийского моря, Восточная Европа, Россия, Кавказ и Балканский регион.
  Статьи, перечисленные по странам, вы найдете здесь. >>

• Украинские ученые пишут о войне.
  Читать голоса из Украины!>>

• 1. Автономия Аландских островов.
     Автономия Аландских островов. История успеха и частный случай

     Будущие условия для автономии Аландских островов, Бьярне Линдстрем и Йоран Линдхольм (Фонд Улофа М. Янссона для содействия историческим исследованиям на Аландских островах, 2021 г.), 95 страниц

  2. Таргетинг на украинцев, восхваляющих вооруженное сопротивление СССР.
     Авторитарный поворот Путина, оправданный прошлым

     Будущее советского прошлого: политика истории в путинской России Антон Вайс-Вендт и Нэнси Адлер, ред., Блумингтон, издательство Индианского университета, 2021. 258 страниц.

  3. Определение будущего для людей.
     Определение будущего для людей. Изучение предполагаемой связи между культурным наследием и будущим

     Культурное наследие и будущее, Корнелиус Холторф и Андерс Хёгберг, ред. (Лондон и Нью-Йорк: Routledge, 2021), 256 страниц.

  4. Многогранная картина процессов памяти в Восточной Европе.
     В поисках примирения

     Годовой отчет CBEES за 2020 год: Конструкции и инструментализация прошлого. Сравнительное исследование управления памятью в регионе, ред. Нинна Мёрнер и др. (Университет Сёдерторн: Стокгольм, 2021 г.

     Где в хрущевке распределительные коробки: Как найти электрораспределительную коробку — Доктор Лом
