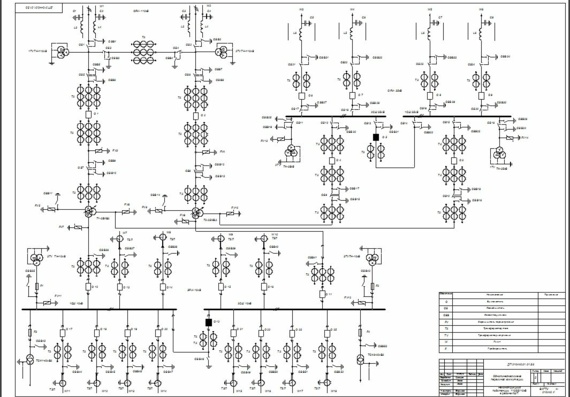

Главное распределительное устройство 10 кВ выполнено по схеме с одной секционированной системой шин с групповыми реакторами, РУ 35 кВ также имеет одну секционированную систему шин, ОРУ 110 кВ выполнено с двумя основными и третьей обходной системами шин с отдельными обходным и шиносоединительнымА выключателями. Связь между ГРУ 10 кВ и РУ 35 и ПО кВ осуществляется двумя трехобмоточными трансформаторами.
 [2]

Главное распределительное устройство может быть расположено отдельно или совместно со щитом в торце машинного зала, что особенно удобно при широком и коротком машинном зале с поперечным размещением турбин.
 [3]

Использование главного распределительного устройства ГРУ ТЭЦ, от которого питаются ближайшие потребители.
 [4]

Для крупных электростанций главное распределительное устройство размещают в отдельном здании, которое размещается параллельно машинному залу.
 [6]

К электроцеху относятся главное распределительное устройство, распределительное устройство собственных нужд, открытая повысительная подстанция и главный электрический щит управления ТЭЦ.
 [7]

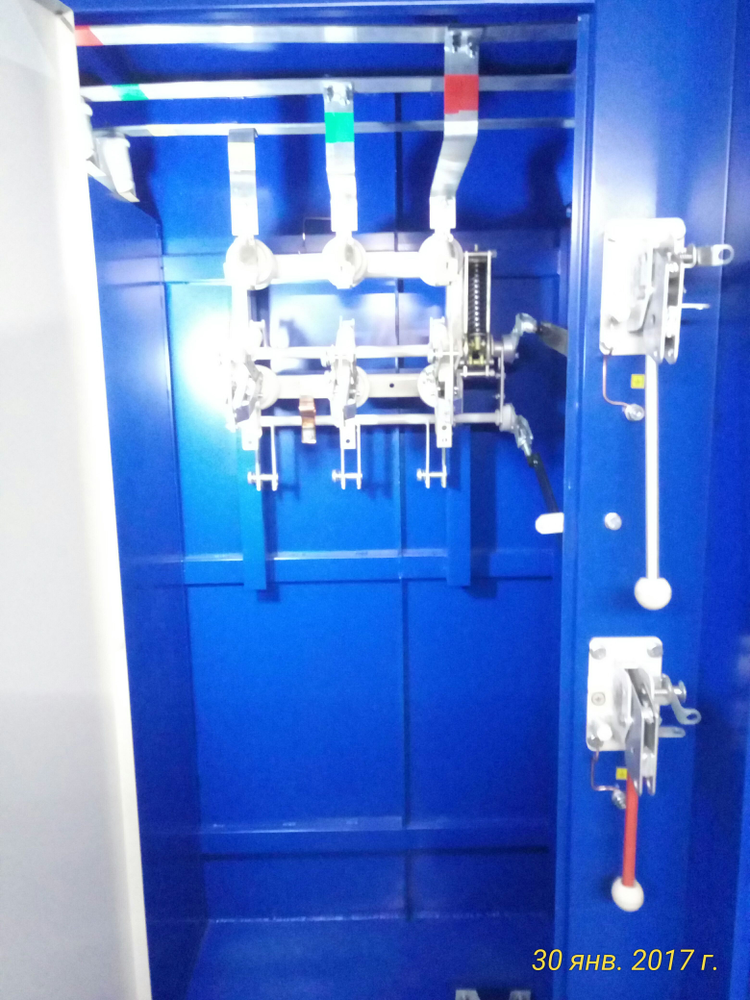

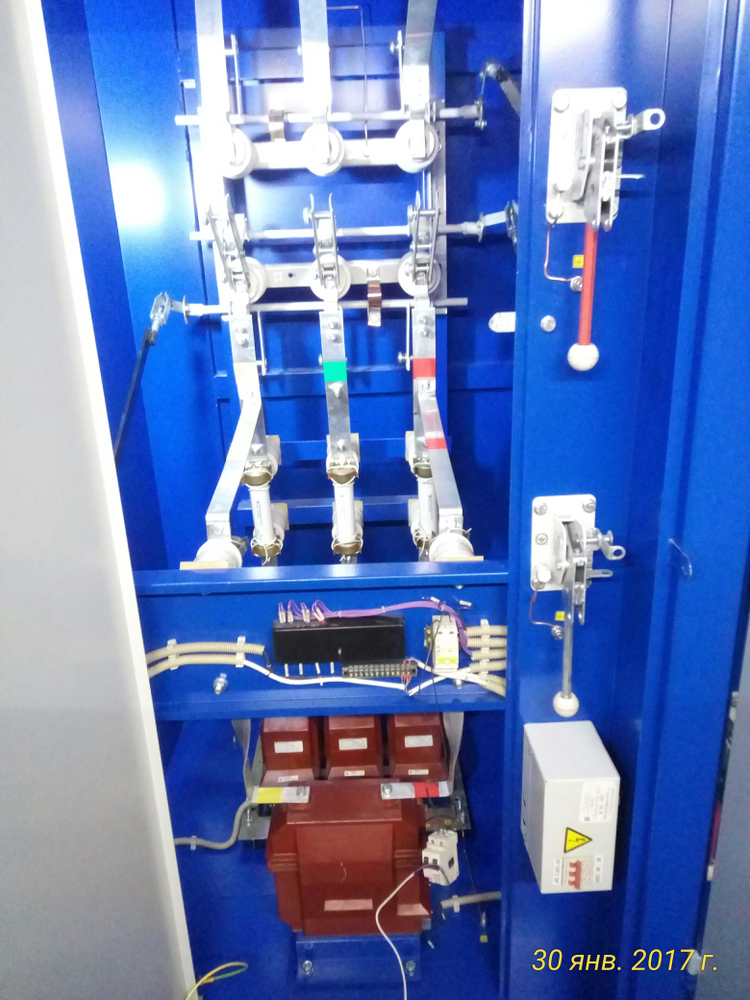

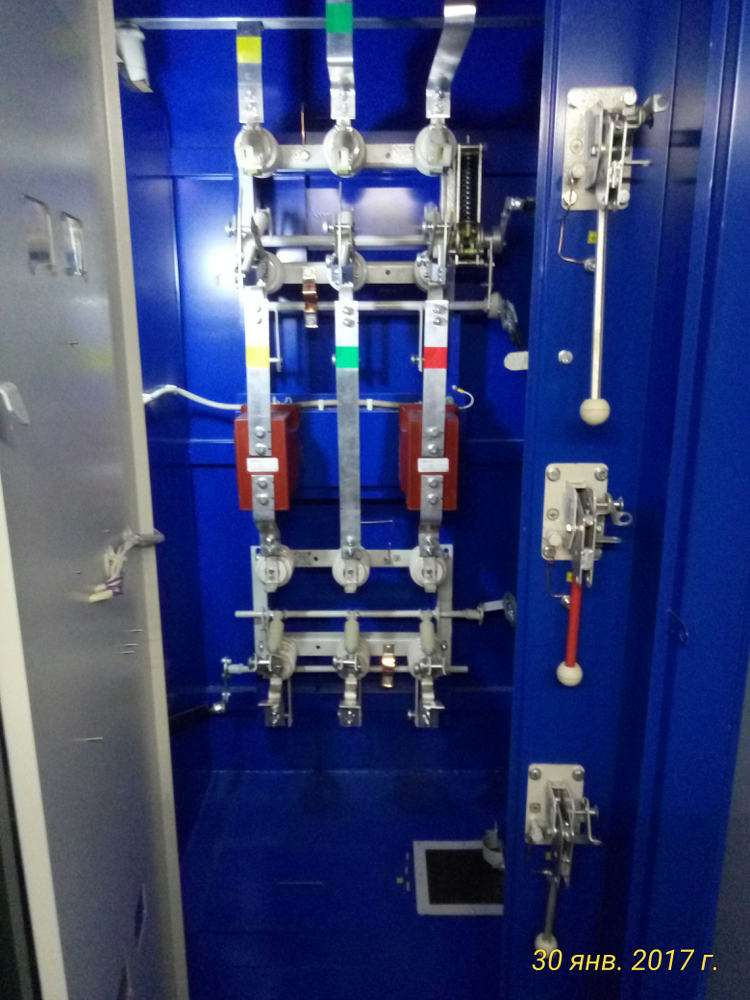

КРУ устанавливают в главных распределительных устройствах и на электрических подстанциях промышленных предприятий.
 [8]

Строгая последовательность работы пневмоцилиндров обеспечивается главным распределительным устройством 2, которое представляет собой три пневмокрана ( по числу цилиндров), выполненных в одном блоке. Поворот пневмокрана осуществляется от распределительного вала, который приводится во вращение отдельным электродвигателем мощностью 0 24 кет.
 [9]

Для затаскивания оборудования на каждом этаже главного распределительного устройства ( ГРУ) во временном торце здания предусмотрены монтажные проемы.
 [11]

Линии, по которым подается электроэнергия к главному распределительному устройству, называют питающими, а отходящие от этого распределительного устройства линии — распределительными. При этом линии распределительной электросети могут питать конкретные электроприемники, а также и другие вспомогательные распределительные устройства.
 [12]

Линии, по которым подается электроэнергия к главному распределительному устройству, называют питающими, а линии, отходящие от этого пасппеделительного л стпойства — асптн дели-тельными. Распределительные линии могут питать конкретные электроприемники и вспомогательные распределительные устройства.
 [13]

На участке БВ между турбинным отделением и главным распределительным устройством ( ГРУ) соединение выполняется шинным мостом или гибким подвесным токопроводом. Все соединения внутри закрытого РУ 6 — 10 кВ, включая сборные шины, выполняются жесткими голыми алюминиевыми шинами прямоугольного или коробчатого сечения. Соединение от ГРУ до выводов трансформатора связи 77 ( участок ИК) осуществляется шинным мостом или гибким подвесным токопроводом.
 [14]

На участке БВ между турбинным отделением и главным распределительным устройством ( ГРУ) соединение выполняется шинным мостом или гибким подвесным токопроводом. Все соединения внутри закрытого РУ 6 — 10 кВ, включая сборные шины, выполняются жесткими голыми алюминиевыми шинами прямоугольного или коробчатого сечения. Соединение от ГРУ до выводов трансформатора связи ( участок ИК) осуществляется шинным мостом или гибким подвесным токопроводом.
 [15]

Страницы:  

   1

   2

   3

   4

   5

3.

Распределительные устройства

3.1. Назначение и виды распределительных устройств

Распределительные
устройства (РУ) служат для приема и
распределения электроэнергии между
отдельными потребителями.

На
ТЭЦ имеются следующие виды РУ:

a)
ОРУ 110 кВ (рис. 3.1)

б)
3РУ 35 кВ (рис. 3.7)
в) закрытое ГРУ 6 кВ
(рис. 1.3)
г) закрытое КРУСН 6 кВ (рис.
3.19)

д)
закрытое РУСН 0,4 кВ (рис. 3.22)

2. Состав
   OРУ 110 кВ

ОРУ
110 кВ выполнено по схеме с двумя системами
сборных шин и обходной системой шин
(рис. 3.1) и содержит масляные выключатели
типа МКП-110 М (рис. 3.2), трансформаторы
напряжения 1 типа НКФ, разрядники 2 типа
PBC-110 (рис. 3.3), разъединители типов
PЛH(3)-110, РЛНД-110 и РНДЗ-110.

Рис.
3.1. Открытое распределительное устройство
110 кВ

На
рис. 3.1 представлена «развилка» из двух
шинных разъединителей. Разъединитель
типа PЛH-110 находится в отключенном
состоянии. Основные ножи разъединителя
типа PЛH(3)-110 включены, а его заземляющие
ножи отключены.

Рис.
3.2. Многообъемные масляные выключатели

типа
МКП-110М

Рис.
3.3. Трансформаторы напряжения типа
НКФ-110 и

разрядники
типа РВС-110

На
рис. 3.4 изображен разъединитель типа
РЛН во включенном состоянии, на рис. 3.5
— разъеди­нитель типа РЛНД в отключенном
состоянии. На рис. 3.6 основные ножи 1
разъединителя типа РНДЗ.2-110 включены,
а его заземляющие ножи 2 отключены.

Рис.
3.4. Разъединитель типа РЛН-110

Рис.
3.5. Разъединитель типа РЛНД-110

Рис.
3.6. Разъединители типа РНДЗ.2-110

2. Состав
   ЗРУ 35 кВ

ЗРУ
35 кВ (рис. 3.7) выполнено по схеме с двумя
системами сборных шин и содержит масляные
выключатели типа МКП-35 (рис. 3.8),
разъединители РЛВ-35 (рис. 3.9), трансформаторы
напряжения типа HОМ-35, разрядники PBС-35,
предохранители типа ПКТ-35 (рис 3.10).

Рис.
3.7. Закрытое распределительное устройство
35 кВ.

Коридор
управления разъединителями

Рис.
3.8. Выключатель типа МКП-35

Рис.
3.9. Разъединитель типа РЛВ-35

Рис.
3.10. Трансформаторы напряжения типа
НОМ-35, разрядники

типа
РВС-35, предохранители типа ПКТ-35

3.4. Состав гру 6 кВ

ГРУ
6 кВ выполнено по схеме четыре секции
секционированных сборных шин и трансферная
секция шин. ГРУ содержит масляные
выключатели типов МГ-20, ВМГ-133 (рис. 3.12),
МГГ-229, МГГ-10 (рис. 3.11), разъединители
типов РПУ-10, PBK-10 (рис. 3.13), РВК-20, РВ-6,
трансформаторы напряжения типов НТМИ-6
(рис. 3.14), НОМ-6 (рис. 3.15), разрядники типа
РВП-6 (рис. 3.16), реакторы типа РБУ (рис.
3.17), сборные шины (рис. 3.18).

К
сборным шинам ГРУ подключены синхронные
турбогенераторы, силовые трансформаторы,
отходящие кабельные линии.

Рис.
3.11. Выключатель типа МГГ-10

Рис.
3.12. Выключатель типа ВМГ-133-11 на тележке

Рис.
3.13. Разъединитель типа РВК-10

Рис.
3.14. Трансформатор напряжения типа НТМИ-6

Рис.
3.15. Трансформатор напряжения типа НОМ-6

Рис.
3.16. Разрядник типа РВП-6

Рис.
3.17. Реактор типа РБУ-10

Рис.
3.18. Коридор со сборными шинами и шинными

разъединителями
генераторного распределительного
устройства

5. Состав
   КРУСН 6кВ

Комплектное
распределительное устройство собственных
нужд (КРУСН) 6 кВ выполнено по схеме с
одной секционированной системой сборных
шин, содержит комплектные ячейки типа
К-Щб/4 (рис. 3.19 и 3.20), в которые помещены
масляные выключатели типов ВМГ-133-II
(рис. 3.12), ВМП-10 (рис. 3.21), расположенные
на выкатных тележках, трансфор­маторы
напряжения типов НТМИ-6, НOM-6.

Рис.
3.19. Комплектные ячейки КРУСН 6 кВ

с
выключателями типа ВМГ-133-11

Рис.
3.20. Комплектные ячейки КРУСН 6 кВ

с
выключателями типа ВМП-10

Рис.
3.21. Выкатной выключатель типа ВМП-10 на
тележке

Секции
КРСН запитаны кабельными линиями от
сборных шин ГРУ, а к ним, в свою очередь,
подключены кабельными линиями крупные
потребители собственных нужд ТЭЦ.

5. Состав
   РУСН 0,4 кВ

Распределительное
устройство собственных нужд (РУСН) 0,4
кВ выполнено по схеме с одной
секционированной системой сборных
шин, содержит рубильники, автоматы типа
АВ-4, контакторы, предохранители (рис.
3.23, 3.24, 3.25).

Рис.
3.22. Коридор распределительного

устройства
собственных нужд 0,4 кВ

Рис.
3.23. Автомат типа АВ-4

Рис.
3.24. Рубильник РУСН 0,4 кВ

Рис.
3.25. Предохранители РУСН-0,4 кВ

5. Номинальные
   технические данные выключателей

Номинальные
технические данные выключателей,
установленных в РУ ТЭЦ, приведены в
таблице 3.1.

Таблица
3.1

Номинальные
технические данные масляных выключателей
