Высоковольтные изоляторы в категории «Электрооборудование»
Изолятор высоковольтный SM30 X M6
Доставка по Украине
33.59 грн
Купить
Интернет магазин «MICRO-TEXHИK»
Изолятор высоковольтный SM30 X M8
Доставка по Украине
36.71 грн
Купить
Интернет магазин «MICRO-TEXHИK»
Изолятор высоковольтный SM25 X M6
Доставка по Украине
31.84 грн
Купить
Интернет магазин «MICRO-TEXHИK»
Изолятор высоковольтный SM35 X M8
Доставка по Украине
42.98 грн
Купить
Интернет магазин «MICRO-TEXHИK»
Зап. части для авто Tesla. Заглушка (изолятор) высоковольтного кабеля задняя правая Tesla model S REST, Tesla
Доставка по Украине
1 747.20 грн
Купить
Интернет-магазин «Сток-Тесла»
Зап. части для авто Tesla. Шина высоковольтная пентхауса в корпусе-изоляторе Tesla model 3 model Y
Доставка по Украине
1 747.20 грн
Купить
Интернет-магазин «Сток-Тесла»
Части ЭЛА и ЭЛУ: Изолятор высоковольтный
Доставка по Украине
Цену уточняйте
ООО «НПП «Академприбор»
Изоляторы проходные неармированные , армированные ИК, ИПК , ИПТ
Доставка из г. Днепр
от 220 грн
Купить
ТОВ «ЕЛЕКТРОЛОГІСТИК»
Изоляторы опорные стержневые ИОС , опорные ИОР ,ИО Ізолятори керамічні опорні армовані типу ІО і ІОР
Доставка из г. Днепр
от 115 грн
Купить
ТОВ «ЕЛЕКТРОЛОГІСТИК»

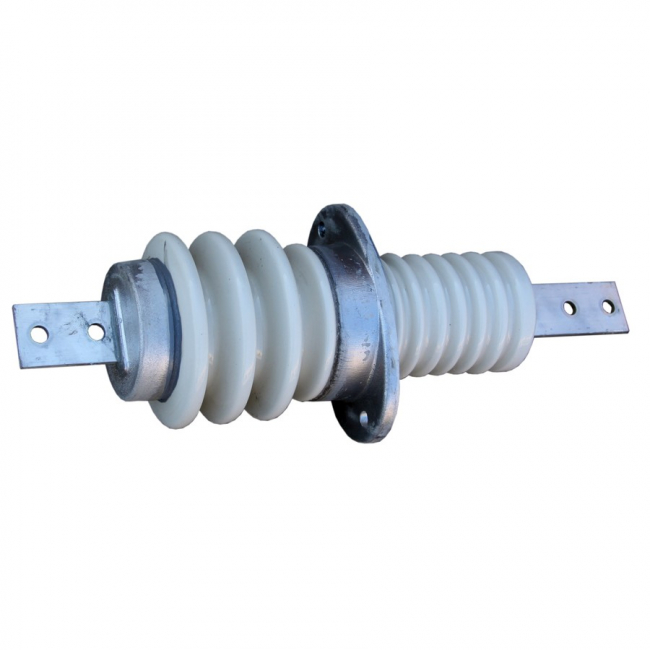

Изолятор проходной ИПУ-10/630-7,5 УХЛ1 (без фидера)
На складе в г. Киев
Доставка по Украине
2 000 грн
1 900 грн
Купить
ЕЛЕКТРОНОМ
Изолятор проходной полимерный ППЦ 35/630-8 УХЛ1
Доставка по Украине
от 12 000 грн
Купить
ООО «НПП «Индустриальные решения»
Изолятор проходной ИПУ-10/630-7,5-1 УХЛ
Доставка по Украине
Цену уточняйте
ЧП Скиба
Изолятор проходной трансформаторный ИПТ-1-/630-01 2014
Доставка по Украине
38 грн
Купить
ЧП «ПКФ Киевенергопром»
Изолятор проходной усиленный ИПУ-10/1000-7,5-02 УХЛ1 2013-2014
Доставка по Украине
3 000 грн
Купить
ЧП «ПКФ Киевенергопром»
Изолятор проходной усиленный ИПУ- 10/1600-12,5 УХЛ1 2013-2014
Доставка по Украине
5 250 грн
Купить
ЧП «ПКФ Киевенергопром»
Смотрите также
Изолятор проходной усиленный ИПУ- 10/2000-12,5 УХЛ1 2014
Доставка по Украине
5 600 грн
Купить
ЧП «ПКФ Киевенергопром»
Изоляторы фарфоровые
Под заказ
Доставка по Украине
от 450 грн
Купить
ООО «НПП «Индустриальные решения»
Полимерные изоляторы
Доставка по Украине
от 350 грн
Купить
ООО «НПП «Индустриальные решения»
Стеклянные изоляторы ПС, ПСД, ПСВ
Доставка по Украине
от 180 грн
Купить
ООО «НПП «Индустриальные решения»
Изолятор полимерный НСКЦ-120-27,5-5
Доставка по Украине
от 601. 92 грн
Купить
ЭНЕРГОСПЕЦСЕРВИС ВП
Изолятор полимерный ПСКЦ-120-27,5-5
Доставка по Украине
от 652.08 грн
Купить
ЭНЕРГОСПЕЦСЕРВИС ВП
Изолятор полимерный ФСКЦ-120-6-27,5-5
Доставка по Украине
от 727.32 грн
Купить
ЭНЕРГОСПЕЦСЕРВИС ВП
Изолятор ИО-10/3,75
Доставка по Украине
от 138 грн
Купить
ЭНЕРГОСПЕЦСЕРВИС ВП
Изолятор проходной ИП-20-2000-12,5УХЛ1
Доставка из г. Киев
Цену уточняйте
ТОВ «КОМПАНІЯ МІРКОН»
Изолятор шинный SM40 М8 с болтом
Доставка по Украине
Цену уточняйте
ООО «МКДС»
Изолятор шинный SM25 М6 с болтом
Доставка по Украине
Цену уточняйте
ООО «МКДС»
Изолятор силовой шинный SM30 М8 с болтом
Доставка по Украине
Цену уточняйте
ООО «МКДС»
Изолятор силовой шинный SM35 М8 с болтом
Доставка по Украине
Цену уточняйте
ООО «МКДС»
Изолятор шинный силовой SM45 М8 с болтом
Доставка по Украине
Цену уточняйте
ООО «МКДС»
Проходной изолятор с силиконовым изолирующим слоем
Авторы патента:
Любимов Вячеслав Александрович (RU)
Старцев Вадим Валерьевич (RU)
Полезная модель относится к электротехнике. В частности, к высоковольтным проходным изоляторам (вводам) воздушных линий электропередачи, кабельных линий, распределительных устройств на напряжение преимущественно 6-110 кВ.
Проходной изолятор высокого напряжения, содержит изолирующее тело с внешним оребрением, опорный металлический фланец, закрепленный на внешней поверхности тела, и центрирующие оголовки для установки в изолирующем теле токоведущей шины, имеет на внутренней поверхности изолирующего тела слой силиконовой резины.
Область техники
Полезная модель относится к электротехнике. В частности, к высоковольтным проходным изоляторам (вводам) воздушных линий электропередачи, кабельных линий, распределительных устройств на напряжение преимущественно 6-110 кВ.
Предшествующий уровень техники
Согласно ГОСТу 20454 «Изоляторы керамические проходные на напряжение свыше 1000 В» проходные изоляторы традиционно изготавливаются из керамических материалов и предназначены для ввода электрического тока в устройства или внутрь помещения. Проходные изоляторы соединяют внешние и внутренние стороны таких установок, выполняют фиксаторную опорную роль для токоведушей системы и одновременно ее изоляции от стен помещения или стенок устройства. Проходные изоляторы должны быть также механически прочными и герметичными, чтобы выдерживать нагрузки натяжения проводов при ветре и коротких замыканиях. В частности, в полезной модели 32921 приводится улучшенная конструкция традиционного керамического проходного изолятора. Основным недостатком таких конструкций является необходимость использования для проходных изоляторов фарфоровых покрышек большой толщины и с большим диаметром. Это необходимо для создания достаточной электрической прочности промежутка между фланцем, концентрически охватывающим изоляционное тело, и внутренним токопроводом. Электрическая прочность этого промежутка складывается из прочности на пробой фарфорового тела и воздушного слоя между фарфором и токопроводом. Электрическая прочность воздуха в сравнении с другими электроизоляционными материалами достаточно мала и составляет около 5 кВ/см. С увеличением толщины фарфорового тела его относительная электрическая прочность уменьшается в силу увеличения количества внутренних дефектов с увеличением толщины. Кроме этого, учитывая, что фарфор является материалом хрупким, нестойким к динамическим воздействиям, в месте соединения изоляционного тела с фланцем дополнительно увеличивают толщину изоляционного тела для придания прочности. Исходя из этого, при изготовлении проходных изоляторов на напряжения более 6 кВ используются фарфоровые покрышки большой толщины и больших радиусов.
В Полезной модели №48436 предусмотрены, в частности, новые материалы для изоляционного тела на основе стеклопластика. Это позволяет изготовить изолятор значительно более устойчивый к механическим воздействиям и разрушающим нагрузкам. Но стеклопластик имеет электрическую прочность, сопоставимую с электрофарфором, а иногда и меньшую. Поэтому при изготовлении изолятора по этой Полезной модели необходимо делать изоляционное тело большого диаметра с большим воздушным промежутком. Стоимость стеклопластика значительно превосходит стоимость электрофарфора. Масса используемого материала возрастает в квадрате от диаметра изоляционного тела. В итоге изолятор имеет существенный недостаток, заключающийся в слишком большой стоимости, в несколько раз превышающей стоимость фарфорового изолятора. Это не позволяет внедрить такие изоляторы в производство.
Цели
Цель разработки полезной модели состоит в создании проходного изолятора высокого напряжения с повышенными электрическими и механическими характеристиками, уменьшенной материалоемкостью, высокой термостойкостью, повышенной надежностью во всех климатических условиях.
Описание и пример реализации
Технический результат достигается тем, что проходной изолятор высокого напряжения, содержащий изолирующее тело с внешним оребрением, опорный металлический фланец, закрепленный на внешней поверхности тела, и центрирующие оголовки для установки в изолирующем теле токоведущей шины, размещенные на торцах последнего, имеет на внутренней поверхности изолирующего тела слой силиконовой резины. Силиконовая резина имеет более чем в 40 раз большую электрическую прочность, чем воздух. В результате применения такого слоя на внутренней стороне изолирующего тела можно уменьшить воздушный промежуток до нескольких миллиметров, оставив только необходимый для вентиляции и воздушной конвекции зазор между этим слоем и токопроводом. В результате уменьшения диаметра изолирующего тела уменьшается масса всего изолятора, в том числе дорогостоящих полимерных материалов, увеличивается электрическая прочность и надежность изолятора. Стоимость изоляторов на 10 кВ сопоставима со стоимостью фарфоровых изоляторов, а стоимость изоляторов 20 кВ и 35 кВ значительно меньше фарфоровых при повышенной надежности.
Так как кремнийорганическая резина имеет гарантированный срок эксплуатации — более 30 лет, то при использовании в качестве материала для стержня и опорной втулки некорродирующего алюминия следует ожидать гарантированного срока эксплуатации всего изолятора — более 30 лет. Кроме того, изолятор очень устойчив к термическим воздействиям, в том числе к резким перепадам температуры до 160 градусов, что в два раза больше, чем у известных фарфоровых изоляторов. Термическая стойкость изолятора ограничена только температурой стойкости стеклопластикового изолирующего тела, так как кремнийорганическая резина и металл имеют высокую температуру плавления. Это возможно в результате уникальных свойств кремнийорганической резины: высокое значение напряжения пробоя для внутренней изоляции, высокая трекингостойкость и гидрофобность для внешней изоляции. Способность кремнийорганической резины отталкивать загрязнения в сравнении с традиционными фарфором позволяет эксплуатировать изоляторы на открытых распределительных устройствах с большим количеством атмосферных загрязнений без перекрытия электрической дугой по поверхности изолятора.
Упругие свойства изолятора и отсутствие хрупких деталей позволяют транспортировать изоляторы без боя. Отсутствие фарфоровой детали исключает хрупкую поломку изолятора и возможность падения провода. Уменьшение веса изолятора дает экономию на транспортных расходах.
Изолятор был изготовлен на предприятии — заявителе и прошел все типы испытаний.
Процесс изготовления предлагаемого проходного изолятора сводится к следующим операциям:
1. Нанесение силиконового слоя на внутреннюю поверхность изоляционного тела методом литья в форму или приклеиванием силиконовой трубки.
2. Надевание и фиксация фланца на поверхности изолятора
3. Оребрение внешней поверхности, если изоляционное тело не имеет такого оребрения и оно по условиям эксплуатации необходимо.
4. Фиксация шины токопровода в центрирующих оголовках. В сравнении с технологией изготовления фарфоровых изоляторов время изготовления предлагаемого изолятора снижено, как минимум, в 3 раза.
Изолятор показал хорошие электрические и прочностные характеристики при меньшей стоимости, чем из традиционных материалов.
Краткое описание чертежа
Изобретение иллюстрируется чертежом, имеющим следующие обозначения:
1 — изолирующее тело выполненное, например, из стеклопластика;
2 — центрирующие токопровод оголовки;
3 — опорный металлический фланец;
4 — слой силиконовой (кремнийорганической) резины
5 — шины токопровода
6 — внешнее оребрение
1. Высоковольтный проходной изолятор, содержащий изолирующее тело с внешним оребрением, опорный металлический фланец, закрепленный на внешней поверхности тела, и центрирующие оголовки для установки в изолирующем теле токоведущей шины, размещенные на торцах последнего, отличающийся тем, что на внутренней поверхности изолирующего тела имеется слой силиконовой резины отделенный от токоведущей шины изолирующим воздушным промежутком.
2. Высоковольтный проходной изолятор по п.1, отличающийся тем, что в качестве материала изолирующего тела используется стеклопластик.
3. Высоковольтный проходной изолятор по п.1, отличающийся тем, что оребрение изолирующего тела выполнено из силиконовой резины.
Похожие патенты:
Остов высоковольтного ввода с бумажной изоляцией, пропитанной смолой // 110862
Разрядник молниезащиты, электрический керамический изолятор с разрядником и воздушная линия электропередачи, использующая данный изолятор // 136928
Устройство крепится на опоры воздушных линий электропередач и предназначено для защиты элементов электрооборудования и линий электропередач от индуктивных грозовых воздействий.
Высоковольтный изолятор // 73118
Свеча зажигания для газотурбинного двигателя // 51793
Высоковольтный проходной изолятор // 73119
Высоковольтный проходной изолятор // 48436
Изолятор штыревой для воздушных линий электропередач // 55501
Опорный изолятор // 63112
Устройство контроля качества установленных в контактную сеть фарфоровых тарельчатых изоляторов // 77976
Изолятор фарфоровый для контактной сети железных дорог (варианты) // 64428
Опорный стержневой изолятор // 83157
Проходной полимерный высоковольтный изолятор (ип) // 132248
Проходной полимерный высоковольтный изолятор (ип) относится к электротехнике, а именно, к электрическим изоляторам, в частности, к проходным изоляторам, предназначенным для ввода электрического тока и/или напряжения внутрь зданий или корпусов электрических устройств и, одновременно, для изоляции токоведущих частей от стенок этих зданий или электрических устройств.
Линейный штыревой изолятор // 47567
Изолятор фарфоровый для контактной сети железных дорог // 59882
Опорный полимерный изолятор // 75250
Проходной изолятор // 129701
Устройство для установки и закрепления проходных электроизоляторов напряжением до 10 кв во внутренних разделительных стенах помещений электротехнического назначения // 93592
Электромонтажная коробка для электрических кабелей // 96447
Ограничитель перенапряжения нелинейный изоляторного типа // 96694
Высоковольтный штыревой изолятор // 72572
Устройство для зачистки подвесных высоковольтных изоляторов для воздушных линий электропередач // 88471
Вводы, изоляторы и наконечники — Weidmann Electrical Technology AG
Вводы, изоляторы и выводы
Использование электрического оборудования зависит от ряда электрических изоляторов и выводов. Электрические изоляторы и оконечные устройства разрабатываются и испытываются в соответствии со стандартами электротехнической промышленности. Таким образом, ассортимент и класс доступных продуктов предлагаются в соответствии с этими стандартами. В этой области компания Weidmann предлагает корпуса изоляторов, объемные, заполненные жидкостью и смолой вводы, клеммные колодки и барьерные щиты.
Продукты
Массовые вводы
Массовые вводы определяются как изоляторы и электротехнические изделия, собранные без диэлектрической жидкости, обычно используемые в распределительных трансформаторах и силовых трансформаторах с более низким напряжением.
Вводы, заполненные жидкостью
Вводы, заполненные жидкостью, представляют собой изоляторы и связанное с ними электрическое оборудование, которые собраны с диэлектрической жидкостью для завершения конструкции и соответствия номинальным характеристикам. Заполненные жидкостью вводы обычно используются в распределительных и силовых трансформаторах среднего и высокого уровня.
Корпуса изоляторов
Корпуса изоляторов при сборке с помощью специального электрического оборудования превращаются в втулки, предназначенные для определенных номиналов и приложений. Изоляторы и электрооборудование продаются поштучно.
Клеммные колодки
Клеммные колодки используются для передачи электроэнергии через проводящие материалы; доступно большое количество стилей и количество контактов.
Contact us
Where are you from?AfghanistanAlbaniaAlgeriaAndorraAngolaAntigua and BarbudaArgentinaArmeniaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBolivia, Plurinational State ofBosnia and HerzegovinaBotswanaBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeChadChileChinaColombiaComorosCongoCosta RicaCroatiaCubaCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEthiopiaFaroe IslandsFijiFinlandFranceGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic Peoples Republic ofKorea, Republic ofKuwaitKyrgyzstanLao Peoples Democratic РеспубликаЛатвияЛиванЛесотоЛиберияЛивийская Арабская ДжамахирияЛихтенштейнЛитваЛюксембургМакедония, th e former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyrian Arab RepublicTanzania, United Republic ofThailandTogoTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVenezuela, Bolivarian Republic ofViet НамЙеменЗамбияЗимбабве
Фарфоровые втулки | Трансформаторные распределительные устройства СН Вводы 11 кВ 33 кВ
Фарфоровые вводы Webster-Wilkinson
Webster-Wilkinson предлагает полный ассортимент вводов с фарфоровой изоляцией, предназначенных для использования в силовых трансформаторах, распределительных трансформаторах и трансформаторах на опорах, работающих на НН СН ВН электрических напряжения.
Фарфоровая изоляция — это проверенная технология, обеспечивающая недорогие, долговечные и не требующие технического обслуживания решения, способные выдерживать любые условия окружающей среды.
Для данного рабочего напряжения фарфоровые изоляторы могут быть снабжены различными путями утечки в зависимости от условий окружающей среды.
Фарфоровые втулки обычно поставляются с коричневой глазурью, однако при необходимости они могут быть покрыты серой глазурью. Все вводы соответствуют требованиям стандартов BS EN ISO 60137 .
♦ BS EN ISO 60137: Изолированные вводы для переменного напряжения выше 1000 В
Пожалуйста, свяжитесь с нами для получения технической поддержки, наличия на складе и конкурентоспособных цен на весь ассортимент фарфоровых вводов.
Соединения | Прекращения | Соединители СН ВН 11 кВ 33 кВ 66 кВ
Вводы
Ассортимент продукции Webster-Wilkinson от Thorne & Derrick охватывает:
Стандартные фарфоровые втулки
для использования вне помещений
90 Вводы
Силовые втулки
- Высококачественные фарфоровые втулки
- Подходит для использования на силовых трансформаторах
- Доступен в свободном и автономном исполнении
Втулки с низким частичным разрядом
- Фарфоровые втулки с низким частичным разрядом
- Доступно от 12 кВ до 52 кВ
- Имеет приклеенный фланец
Втулки кабельных коробок
- Предназначены для использования внутри кабельных коробок
- Прокладки из пробкового композита
- Доступен в исполнениях масло/масло, масло/термоусадка и масло/воздух
DIN-втулки
- Торцевое масляное уплотнение, обжатое вокруг концевого «болта»
- Изоляторы из глазурованной керамики коричневого цвета
- Соответствие – DIN 42530, DIN 42531, DIN 42532, DIN 42533, DIN 42534, DIN 42539, DIN 42541
EN Втулки
- Соответствуют действующим требованиям стандарта EN
- Пластмасса под маслом обеспечивает улучшенные противовращательные свойства
- Нет необходимости в дополнительных прокладках
Euromold
Втулки ENA
- Соответствует требованиям Ассоциации энергетических сетей (ENA)
- Подходит для наземных распределительных трансформаторов и модульных подстанций или
- Трансформаторы на опорах
Втулки BEBS
- Соответствуют спецификациям British Electricity Boards
Вводы распределительных устройств и трансформаторов
Свяжитесь с нами для получения полного ассортимента вводов трансформаторов для установки внутри и вне помещений , изготовленных в соответствии с IEC 60137 и стандартами на продукцию, включая EN50386 и EN50180.
