Как закрепить кабель на столбе

Главная » Статьи » Как закрепить кабель на столбе

Крепление сип провода на столбе

В новых и реконструируемых линий 0,38 кВ предусматривается применение в основном изолированных самонесущих проводов СИП различных конструкций повышенного сечения. Воздушные линии с самонесущими изолированными проводами обладают высокой надежностью и в процессе эксплуатации требуют только профилактически осмотров.

Технология монтажа магистральной самонесущей линии с проводами СИП2А или Торсада .

Монтаж начинается с расчистки трассы будущей линии, при этом необходимо удалить деревья или крупные ветви, мешающие установке опор, раскатке и регулировке проводов. Необходимо также принять меры для исключения касания проводами земли, бетонных и металлических конструкций.

Рис. 1. Конструкция самонесущего изолированного провода СИП2А

Если линия прокладывается заново, то установку крепежных кронштейнов к опорам удобно проводить перед установкой опоры. Кронштейны крепятся к опоре стальной лентой и скрепом с помощью специального приспособления, позволяющего не только затянуть и закрепить образовавшийся ленточный хомут, но и обрезать излишки ленты.

После закрепления кронштейнов опора устанавливается с соблюдением требуемой ориентации. Монтаж самонесущих изолированных проводов должен осуществляться в соответствии с технологическими картами или инструкциями с применением специальной линейной арматуры, механизмов, приспособлений и инструмента при температуре не ниже 20 o C.

Особенностью выполнения монтажа является раскатка СИП с применением раскаточных роликов и каната-лидера. Такая технология обеспечивает защиту СИП от механических повреждений при производстве работ, а также является основным из условий сохранения высоких эксплуатационных качеств линии в течении всего срока службы.

Монтаж СИП должен проводится с соблюдением всех требований техники безопасности и проведением организационно-технических мероприятий, обеспечивающих безопасное проведение работ.

При сечении фазных проводов до 50 мм 2 на ограниченных участках линий до 100 м и пролетами до 50 м допускается раскатка СИП вручную без применения раскаточных механизмов. Эту ситуацию типичную в населенных пунктах мы и рассмотрим.

Установка барабана с СИП

Натягивание кабеля СИП между столбами

14 февраля , 12:04

Сейчас все больше новых домов подключаются к тяговым подстанциям с помощью кабеля СИП. СИП – толстый, тяжелый, как правильно натянуть его между столбами. В аббревиатуре СИП, С — означает самонесущий. То есть, при натягивании кабеля СИП несущий трос ему не нужен. В составе каждой из четырех жил есть несущая стальная жила, которая и позволяет всему кабелю держать свой вес.

Среди столбов, на которых будет производиться натягивании кабеля СИП, следует выделить коренные. Это столбы, у которых есть боковая подпорка, либо на которых происходит резкий перегиб кабеля. Именно между ними следует производить натяжку, то есть кабель закрепляем с помощью прокалывающего устройства на одном коренном столбе и прокладываем до второго коренного столба.

На промежуточные столбы кабель следует поднять и временно закрепить с возможностью проскальзывания. У кабельщиков такие временные крепления называются раскаточные ролики. Во время натяжки трос будет подыматься с земли, натягиваясь горизонтально и проскальзывая в раскаточных роликах. После окончательной натяжки между коренными столбами, кабель следует с временных проскальзывающих устройств – раскаточных роликов, закрепить на постоянные кронштейны.

Непосредственно натягивание кабеля СИП между коренными столбами следует производить следующим способом. На втором из коренных столбов, на котором будет производиться натяжка, за временное крепление закрепляем лебедку, с полностью выпущенным тросом или цепью.

Постоянное крепление с крюком для кабеля на столбе уже должно быть смонтировано. Крюк лебедки с помощью схватывающего узла из 8мм. веревки либо текстильной ленты закрепляем к кабелю и начинаем натягивание кабеля СИП.

По мере натягивания кабеля СИП провод будет подниматься с земли, проскальзывая в раскаточных роликах промежуточных столбов. Когда при натягивании мы выберем весь трос или цепь лебедки, закрепляем СИП на столб, выпускаем полностью лебедку на всю длину и снова закрепляем кабель за схватывающий узел. Операция натягивания повторяем до достижения необходимого провиса кабеля между столбами.

При натягивании кабеля СИП всегда лучше недотянуть, чем перетянуть, как любой материал СИП зимой, в мороз должен сжаться, поэтому при натяжке ему необходимо оставить эту небольшую возможность.

Когда кабель СИП натянут должным образом, окончательно закрепляем его с помощью хомута на крюк столба. При желании, натягивать кабель СИП таким образом можно между каждым из столбов, особенно если пролеты между столбами достаточно большие. Следует обращать внимание на то, чтобы кабель СИП не касался бетонного столба, при ветровом раскачивании шероховатый бетон будет повреждать изоляцию кабеля.

Специалисты компании БлокМастер, обладающие необходимым инструментом и опытом в проведении подобных работу, произведуть натягивание кабеля СИП в г. Киеве и области.

Обращайтесь по тел. +38 044 3604049, +38 067 4400253.

Фасадный крепеж для проводов – основные типы и характеристики

Содержание

Когда возникает необходимость прокладки по внешним стенам здания электропроводов, необходимо использовать специальный фасадный крепеж.

Существует несколько разновидностей, как проводов, так и креплений, предназначенных для наружного использования.

Характеристики и типы СИП

Схема Сип – 1 и Сип – 2.

Для применения снаружи, то есть, для воздушных линий, производители выпускают, так называемые СИПы #8212 самонесущие изолированные провода. Они многожильные и содержат изолированные жилы, а также несущие элементы, назначение которых #8212  подвеска либо крепление проводки.

Основная особенность СИП – это стойкость к разрывам, благодаря применению PE-X (сшитый полиэтилен), в качестве защитной изоляции несущих жил.

В связи с новыми требованиями, которые предъявляются к прокладке линий электропередач, был введен в действие национальный стандарт РФ от 01/07/2006 года, ГОСТ Р 52373-2005.

Он касается самонесущих изолированных и защищенных проводов, напряжением от 0.4 кВ до 6.35 кВ.

Этот стандарт и прилагаемая к нему инструкция, определяют основные виды, а также техническое исполнение самонесущих изолированных проводов для прокладки магистральных электроснабжающих линий.

Сип-4.

СИП-1 .Вокруг несущей, не имеющей изоляции, нулевой жилы, скручиваются основные (токопроводящие) изолированные жилы.

Несущая жила делается из алюминиевого сплава (АВЕ), обладающего высокой прочностью. Изоляцию производят из сшитого свето-стабилизированного полиэтилена.

СИП-4 не имеет несущей жилы. Является скрученными в жгут токопроводящими основными и нулевой жилой.

Они покрыты защитой из сшитого, обладающего устойчивостью к ультрафиолету, полиэтилена.

Следует отметить, что по ГОСТ Р 52373-2005, допустимо использование СИП-4 лишь на вводы в здание либо прокладку по его фасаду. Сечение кабеля должно составлять 2×16,2×25, 4×16, 4×25. На магистральном участке высоковольтной линии (0.4кВ) разрешается применять СИП, имеющий изолированную (СИП-2) либо неизолированную (СИП-1) нулевую несущую жилу из АВЕ.

Использование несущей жилы, имеющей стальной сердечник, тоже не допустимо.

Арматура для СИП

Арматура, то есть #8212 фасадное крепление для СИП, является совокупностью приспособлений, которые предназначены для фиксации провода.

Делать это можно:

• на фасадах и опорах зданий
• при разводке электролиний
• при подключении абонентов (потребителей)
• на вводе в трансформаторные подстанции либо подсоединения к силовому проводу, а также голому кабелю, при переходе с ВЛ #8212 высоковольтной линии на линию ВЛИ, то есть #8212 СИП.

Крепление оптического кабеля

Для фиксации оптических проводов предназначен крепеж фасадный SF 10.

• имеет в комплектации стяжной ремешок
• является изолятором, потому как производится из диэлектрического материала
• не имеет элементов, которые подвержены коррозии
• расстояние от стены – 10 мм
• крепление предназначено для проводов, диаметром – 8/25 мм

Крепеж для СИП

Для фиксации самонесущих проводов выпускаются: фасадное крепление SF 20, а также SF 50 и SF 60. Предназначены они для прокладывания СИП-2/ СИП-4 по внешним стенам зданий, а также сооружений.

Особенности изделий:

Крепление для СИП.

крепления комплектуются стяжным ремешком

подобный крепеж для фасадов иногда поставляется с таким типом хомута, который может открываться вторично, такие изделия обозначаются дополнительно литерой«D».

Обратите внимание!

Согласно требованиями части№2.4 ПУЭ, промежуток от стены до самонесущего провода для крепежа SF 20 должен составлять не меньше 60 мм.

Особенности монтажа данных креплений своими руками.

1. Дюбельную часть арматуры необходимо монтировать в заранее просверленное отверстие нужного диаметра.
2. Самонесущий провод прикрепляется к поддерживающей части изделий с помощью пластиковых кабельных ремешков.
3. Желаемый шаг монтажа арматуры на фасад SF20 и SF 50 (аналог #8212 фасадное крепление brpf 6) – 0.8м, аsf 60 – 0.7м.

Что такое слайдерные системы креплений

Пример использований слайдерной системы.

Типы фасадных креплений не ограничиваются теми, что перечислены выше. Существуют аналоги, которые отличаются от них, как по конструкции, так и по предназначению. Пример этому #8212 слайдерное крепление фасадов .

«Sliding systems», в переводе с английского, означает «раздвижные системы». По сути #8212 это конструкции, в коих непрозрачные или прозрачные перегородки, двери, стены, окна, оборудованные особой фурнитурой, передвигаются по рельсам (с направляющими).

Раздвижные системы фасадов для офисов, домов, общественных зданий дают возможность существенно увеличить площадь светового проема, создать панорамный обзор, сэкономить место либо использовать его по-новому.

Раздвижные системы могут устанавливаться, как внутри помещений, например это может быть крепление фасада к холодильнику, мебели и т.д. так и снаружи современных фасадов зданий .

В конце статьи вы можете просмотреть видео, касающееся ее темы.

Производство фасадных металлокассет. Оставьте заявку, получите лучшую цену.

Источники: http://electricalschool.info/main/electromontag/1308-montazh-samonesushhikh-izolirovannykh.html, http://block-master.com/articles/203128, http://mastera-fasada.ru/dopolnitelnye/fasadnyj-krepezh-249

Комментариев пока нет!

postrojkin.ru

Пошаговый монтаж СИП кабеля от столба к дому: 12 этапов

Для того чтобы произвести монтаж СИП кабеля от столба к дому, лучше обратиться за помощью к профессионалам Выполняется монтаж сип кабеля от столба к дому в том случае, когда требуется произвести ввод силового кабеля в отдельно стоящее строение. Перед началом строительно-монтажных работ оформляется проектно-сметная документация. В ней учитывается требуемая мощность, технические характеристики провода, выбранная технология установки и нормы безопасной эксплуатации. Чем большую педантичность проявит строитель, тем меньше он рискует собственной жизнью и здоровьем.

Содержание:

Опытные и не очень строители всегда обращают внимание на положительные и отрицательные стороны любого технологического решения. Когда речь заходит о СИП, самонесущем изолированном проводе, первое, на что сразу обращают внимание, так это на алюминиевые жилы.

Благодаря этому, система в меньшей степени подвержена разрушительному воздействию капризов природа и даже незначительных провисаний и натяжений.

Изоляционное покрытие имеет подтвержденную опытным путем устойчивость к агрессивным средам и частым перепадам уровня температуры.

Если говорить о других преимуществах, то они выглядят следующим образом:

• Удобство монтажа;
• Простота в обслуживании;
• Возможность сэкономить площадь, необходимую для прокладки высоковольтной линии;
• Может несколько дней без ущерба для целостности изоляции находится на опорах под прямыми солнечными лучами;
• Гарантированный срок эксплуатации составляет не менее четырех десятков лет.

На основании выше изложенного становится понятно, что технические характеристики используемого натяжителя должны соответствовать тем, которые производитель заявил у СИП-кабеля. Строители со стажем не рекомендуют пробовать сэкономить, иначе фактическое натяжение кабеля будет уменьшаться, что спровоцирует быстрый износ.

Начинаем действовать: монтаж кабеля СИП на столбы

Хорошо зарекомендовал себя кабель 4х16, поэтому при отсутствии технических противопоказаний, протягивают именно его. Как только все вопросы с кабелем успешно разрешились, надлежит подобрать технически правильную арматуру. Здесь начинаются сложности, ведь новичку крайне сложно отличить один вид от другого. Существенно упростить ситуацию поможет понимание всего процесса.

Если вы решили самостоятельно произвести монтаж СИП на столбы, тогда необходимо сперва ознакомиться с пошаговой инструкцией

Провод натягивают и крепят к стене дома при помощи крюка и нескольких анкеров. Если говорить о столбе, то здесь надлежит крепить с использованием бандажной ленты. Из этого следует, что крюк должен иметь отверстие для вставки под анкер.

Помимо этого, не лишним будет узнать о некоторых других нюансах:

• Использовать рекомендуется крюк с маркировкой GHP-12;
• Для того чтобы проводка не ходила ходуном при сильном ветре, в качестве дополнительного фиксатора бандажной ленты используется строительная скрепа;
• Лебедка окажется надежно закреплена, если в качестве фиксирующего элемента применяется натяжной зажим в количестве двух единиц;
• Зажимы должны иметь маркировку TTD151/NTD151.

Осторожность и внимание к мелочам избавляют от множества проблем на этапе практической эксплуатации. Для того чтобы работу не пришлось вынужденно остановить, необходимо убедиться в наличии на крепежах и скобах необходимой маркировки.

Соблюдаем правила: как натянуть проволоку между столбами

Действующее законодательство зафиксировало допустимый размер провисания кабеля в различных эксплуатационных условиях. К примеру, над пешеходными дорожками кабель расположен как минимум на высоте 3,5 м.

Если кабель провис ниже, необходимо самостоятельно исправить ситуацию. Перед началом работы нужно убедиться в том, что линия обесточена и заземлена.

Убедившись, что ремонтируемый участок больше не находится под напряжением, следует удалить все внешние факторы, спровоцировавшие проблему, например, поваленные деревья.

Дальнейший порядок действий выглядит следующим образом:

• Временно отключить все отводы;
• Натяжка производится только неизолированным алюминиевым проводником;
• Его нужно соединить с ремонтируемым участком линии при помощи бандажа;
• Как только норма натяжения восстановлена, можно снова подключиться к сети.

Безопасность и бдительность – два слова, которые необходимо выучить. В зависимости от эксплуатационных условий, существуют нормы провисания кабеля. Если пользователь заметил отклонение от них, стоит немедленно исправить ситуацию.

Новичкам на заметку: монтаж СИПа от столба к дому

Процедура не требует солидного опыта или узкоспециализированных знаний. Главное – строго придерживаться разработанного плана. Помимо этого, протяжка кабеля производится только после согласования всех нюансов с государственным эксплуатационным органом. «Самодеятельность» не только станет причиной солидного штрафа, но и может сделать незадачливого строителя инвалидом. Все работы, связанные с электричеством, требуют предварительного его отключения.

Справиться с монтажем СИП может и новичок, главное –подготовить инструменты для работы

Как только все готово, можно смело приступать. Для начала нужно убедиться, что проводка имеют необходимое сечение – 15 см.

Строители со стажем подчеркивают, что брать можно только подходящий, а не отдаленно похожий на нужный провод.

Использование провода, который лишь незначительно отличается от согласованных в плане параметров, спровоцирует электрическую травму или короткое замыкание.

Дальнейший порядок действий выглядит следующим образом:

• Найти зажим для фиксации ответвлений на столбе;
• Процесс монтажа фиксаторов своими руками не очень сложный, но требует предельной концентрации внимания;
• Провести замер расстояния от столба до строения – если получилось более 25 м, в обязательном порядке нужно установить еще одну опору;
• Необходимо закрепить натяжитель;
• Убедиться в том, что крепежный элементы прочно висит на поверхности столба;
• На внешней стороне дома, куда подводится ЛЭП, выполняется крепление анкерного фиксатора;
• Перед этим нужно убедиться, что количество фаз и зажимов соответствует друг другу;
• Завершается процесс выполнением изоляции.

Монтаж провода СИП на опорах (видео)

Навес и фиксация СИП-кабеля производится на основании утвержденного проекта, который прошел согласование в энергоснабжающей организации. Только в этом случае строительно-монтажные работы не нарушают действующее законодательство и влекут повышенную опасность для жизни и здоровья. При выборе провода и крепежей учитывается количество фаз, предполагаемая мощность и расстояние между последней опорой и строением.

6watt.ru

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным  проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП — самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

• снижает стоимость и увеличивает скорость монтажа
• повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
• широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
• имеют большое разнообразие конструкций для разных задач
• провода противостоят ледообразованию
• использование универсального крепежа для СИП
• широкий диапазон рабочих характеристик. Температура — от -60 град. С до +50 град. С. Срок эксплуатации — 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП — это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

1. Кронштейн (крюк) — 2 шт.
2. Натяжной зажим — 2 шт.
3. Прокалывающий зажим — 2 шт.
4. Кронштейн крепления провода СИП к фасаду — зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
5. Бандажная лента.
6. Собственно, сам провод СИП 2х16

Последовательность операций по креплению провода СИП к дому следующая:

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

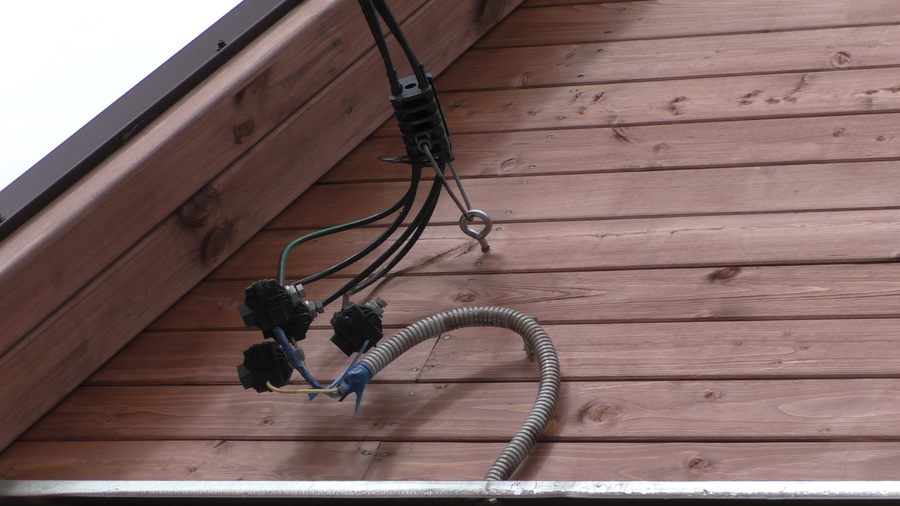

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить  провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Присоединяйся к нам

krepcom.ru

Смотрите также

• Проводка в деревянном доме кабель канал
• Изоляция силовых кабелей
• Нормы прокладки кабеля
• Кабель ввг технические характеристики 4х10
• Сип кабель как правильно подключить
• Медный или алюминиевый кабель
• Терморегулятор для греющего кабеля
• Бирки для маркировки кабеля
• В бухте сколько метров кабеля
• Подключение ноутбука к интернету через кабель
• Сечение вводного кабеля в частный дом

Как проложить провода СИП? | Комплексэнерго

Как проложить провода СИП?

Провода СИП следует прокладывать в строгом соответствии с ранее составленным проектом. Он отдельно разрабатывается в каждом конкретном случае. Перед процедурой прокладки провода СИП важно убедиться в наличии в исходном проекте некоторых данных. К ним относится, в частности, уровень натяжения проводов на каждой секции. Также важно знать данный параметр на участке ВЛИ. Еще одна важная информация касается провеса ВЛ на каждом пролете.

Работу по монтажу линий электропередач по воздуху с проводом СИП проводят в несколько основных этапов:

• установка опор;
• монтаж крепежных устройств;
• непосредственная размотка провода СИП;
• натяжение ВЛИ;
• обязательная установка промежуточных зажимов, которые используются вместо роликов;
• тщательное обустройство линейных ответвлений;
• серьезная забота о заземлении, что позволит подготовить систему защиты от перепадов напряжения в прокладываемой линии;
• выполнение защиты линии от короткого замыкания, которое также вполне возможно;
• выполнение монтажа проводов СИП по опорам, а также их последующая установка.

При монтажных работах стоит заранее позаботиться о подготовке опор. Они устанавливаются также строго по проекту. Для изготовления стоек может использоваться железобетон, металл или дерево.

При проектировании опор для будущей линии электропередач важно учесть одно обстоятельство, которое является главным фактором ее будущей эксплуатации. Это особенности климата, который является преобладающим в данной конкретной местности. Обычно зимой провода становятся более тяжелыми, что связано с воздействием на них заморозков, снега или оттепели. В таких случаях опоры их дерева целесообразнее устанавливать непосредственно в сам грунт. Также стоит применять зажимы, которые созданы специально для СИП.

При установке крепежных устройств важно учитывать следующий момент. Крюки или кронштейны из металла закрепляют не только на опорах, но и фасадах сооружений и зданий. Главной целью их использования является фиксация изолированных зажимов, которые необходимы для удержания проводов.
Для закрепления кронштейнов на опорах потребуется стальная лента. Она изготавливается из нержавеющей стали. Для закрепления провода на фасадах домов разрешается использовать болты и шурупы. Можно применять и специальные зажимы, рассчитанные на провода СИП.

Как выполняется монтаж провода СИП на опоры?

Вначале выполняется размотка жгута самонесущего провода, который находится в барабане. Барабан закрепляют на раскаточной тележке. На противоположном барабану конце устанавливается лебедка. Можно использовать для этих целей и раскаточные ролики, которые применяются в обязательном порядке для некоторых проводов. Это касается продукции, рабочая поверхность которой имеет покрытие из пластика. В данном случае предотвращаются разнообразные повреждения изоляционного покрытия в проводах.
Размотку провода непосредственно на земле нельзя выполнять ни в коем случае. В результате данной процедуры изоляция проводов может повредиться или загрязниться.
Для того, чтобы не допустить самопроизвольного раскручивания проводов, в процессе размотки СИП применяется вертлюг.
Как правильно натянуть линию электропередачи?
После размотки жгута проводов можно применять зажимы для СИП. к ним относится анкерный зажим, который закрепляет несущий провод на конечной опоре. Во время выполнения данного процесса линия поддерживается в натянутом состоянии. Для этих целей используется механическая лебедка.
Использование всех необходимых инструментов для производства натяжения позволит выполнить натяжение линии до необходимого уровня. Этот параметр указан в технической документации.
В статье рассказывается только о некоторых основных моментах, на которые необходимо обратить внимание во время монтаже линии электропередач по воздуху.

В следующих статьях речь пойдет о прокладке провода СИП по стене. В любом случае важно строго соблюдать требования составленного проекта. Все действия должны соответствовать данным, которые были получены из проекта. Перед началом монтажа детально изучается его план. Также следует подготовить материалы и инструменты, которые понадобятся во время работ. Когда все детали проекта полностью изучены и понятны, можно начинать прокладку линии.

Как
– Cable-ride.com

Как установить зиплайн:

зиплайн установить гораздо проще, чем многие думают. Любой, у кого есть базовые навыки разнорабочего, вполне способен установить типичный зиплайн.

Этот комплект содержит все необходимое для зиплайна длиной 45 метров. Подходит для детей и взрослых и прост в установке. Может быть установлен двумя людьми и готов к использованию примерно через 120 минут или меньше.

Наши зиплайны и слэклайны самого высокого качества. Наши продукты предназначены для того, чтобы вы, ваши друзья и ваши дети были на свежем воздухе, активными, вдали от телевизоров, планшетов, игровых приставок и получали свою и их долю витамина D, физические упражнения и свежий воздух!

Наши зиплайны и слэклайны подарят вам, вашим друзьям и всей семье одно из лучших и самых волнующих приключений на свежем воздухе и многочасовое захватывающее веселье.

Определение маршрута и опорных точек:

Вам нужна дорожка без препятствий для зиплайна с надежными точками крепления на обоих концах. Определите наиболее доступные места для спуска и спуска. В зависимости от вашей местности, место соскока может быть в конце или в самой нижней точке троса. Платформы могут потребоваться в зависимости от вашей местности.

Убедитесь, что на зиплайне нет препятствий на 2,1 м ниже и 1,5 м с обеих сторон. Уберите с трассы большие камни, бревна, ветки или другие предметы.

Установка зиплайна может прикладывать к анкеру горизонтальное усилие до 1500 кг при загрузке, выбирайте анкеры следующим образом:

Не используйте конструкции детских площадок, электрические столбы, мертвые деревья. Определите подходящую точку привязки. Если вы прикрепляете устройство к зданию, убедитесь, что у вас есть подходящее крепежное устройство, способное выдерживать горизонтальное тяговое усилие до 1500 кг. Если вы сомневаетесь, обратитесь к инженеру или архитектору, если вы прикрепляете устройство к строительной конструкции.

Деревья:  Стволы деревьев должны иметь диаметр 30 см в месте крепления, прикрепляйте только к центральному стволу. Не используйте деревья с гнилью, болезнями, трещинами, чрезмерным похуданием или в рыхлой почве.

  Столбы/столбы: деревянных столба диаметром не менее 30 см, утопленных в землю на 120 см или на 10 % длины столба плюс 60 см (в зависимости от того, что больше) Закрепите вокруг столбов бетоном толщиной не менее 20 см.

Трос между двумя точками крепления должен иметь достаточный наклон, чтобы шкив мог набирать достаточную скорость во время движения, кроме того, стальной трос слегка провисает под нагрузкой.

Учитывайте следующие 2 параметра: уклон 6 % между начальной и конечной точками крепления и провисание 8 % при приложении нагрузки к кабелю.
Начните с этих основ, после чего вы сможете увеличить скорость зиплайна, изменив эти два параметра.

Примечание: уклон 6 % только при использовании банджи-тормоза или другого метода торможения в качестве Brakehawk, без тормозной системы нижний уклон максимально до 3 % и определить курс и высоту начального и конечного якоря.

1. Измерьте расстояние между начальным и конечным анкерами, это даст вам значение A
2. Определите наклон зиплайна: 3 %, если у вас нет банджи-тормоза или тормоза-тормоза или вы хотите более медленный зиплайн, или до 6 %, если у вас установлен банджи-тормоз или другая тормозная система. Умножьте A на 0,03 или 0,06, это даст вам значение B

.

3. Рассчитайте провисание (измеренное от конечного анкера составляет 2%, при 6% уклоне, измеренном от начального анкера, будет 8%), умножьте A на 0,02 (2%), это даст вам значение C
4. Измерьте или оцените изменение высоты, если земля ровная, значение будет «0», если не вычислить значение в метрах, используйте уровень прицела или вы можете использовать приложение альтиметра на своем смартфоне, это даст вам значение D
5. Определите высоту вашего концевого анкера: C + 2,10 м (рекомендуется 2,10 м для высоты кабеля в самой нижней точке над уровнем земли), это даст вам значение E
6. Определите высоту начального анкера: (B+E)-D, это даст вам значение F

Пример:

Для зиплайна длиной 30 м на ровной местности,

Длина 30 м = A

Уклон (6%) = 30 x 0,06 = 1,8 м = B

Прогиб (2%) = 30 x 0,02 = 0,6 м = C

Изменение высоты (ровная местность) 0 м = D

Высота концевого анкера: C + 2,10 даст вам 0,6 + 2,1 = 2,70 м = E

Высота стартового анкера: (B+E)-D даст вам (1,8+2,7) — 0 = 4,5 м = F

У вас будет разница в высоте между стартом и конечная точка крепления 1,8 м (6% длины) Если вы хотите, чтобы шкив висел на высоте около 2,1 м над землей в самой нижней точке и с учетом провисания троса 2,4 м (8% длины ), начальная точка должна быть на высоте 4,5 метра над землей (2,1 + 2,4). Если вычесть разницу в высоте 1,8 м между началом и концом, вы получите высоту самой нижней точки крепления 2,7 м. В этом примере предполагается, что оба дерева/точки привязки находятся на ровной местности. Если вы можете установить зиплайн на склоне, вы можете уменьшить высоту начальной точки.

Установка кабеля:

Используйте деревянные бруски на отмеченной высоте точек крепления, чтобы защитить кору дерева от разрезания петли кабеля.

На рисунке ниже показана типичная установка комплекта для 45 м.

Подготовка петель для точек крепления:

Возьмите два коротких отрезка троса по 2,5 м и сделайте петли на обоих концах. Используйте три кабельных зажима для каждой петли, затем укажите цифру не менее 35 см кабеля. Первый зажим на 8 см от кончика петли, следующий на 10 см каждый. U-образный кронштейн зажима сидит на свободном втянутом конце троса. (для двух петель для точек крепления НЕ используйте наперсток)

Надежно затяните болты кабельных зажимов.

Оберните петли вокруг дерева.

Полностью отвинтите талрепы (в их самом длинном положении) и прикрепите их к петлям, которые висели на точках крепления.

Отвинтить гайки от болтов. Вытащите болты из челюстей талрепа.

Вставьте два конца петли в захват талрепа и закрепите гайки на болтах в захвате.

Теперь закрепите основной трос с одной из двух сторон на талрепе (место, которое наименее доступно). место, которое является самым низким на земле или до которого легко добраться.)

Оберните основной трос к другому анкеру и протяните его через проушину талрепа (или вокруг анкера для 30-метровых ки, которые поставляются с 1 талрепом )

Потяните рукой как можно туже, пока не достигнете нужной высоты. Обязательно наденьте перчатки и попросите друга помочь вам закрепить трос вокруг анкера с помощью трех кабельных зажимов.

В качестве альтернативы можно использовать комплект для натяжения троса, чтобы натянуть зиплайн.

Основная функция комплекта для натяжения – тугое натяжение троса зиплайна от одного анкера до другого. Храповой характер соединения позволяет вам зафиксировать его на месте в любой точке, освобождая вас для заделки кабеля без необходимости иметь дело с собственным весом висящего кабеля. Это значительно сокращает время установки любой зип-линии и имеет важное значение для работы на больших расстояниях.

Шаг 1: Оберните нейлоновый ремешок вокруг анкера (сверху или снизу, в зависимости от того, какой конец наиболее доступен) и пристегните концевые петли к крючкам на задней части компенсатора. Будет проще, если вы обернете его на небольшом расстоянии выше того места, где вы собираетесь закрепить кабель.

Шаг 2: Отпустите тягу и вытащите тросовый захват, разматывая тягу почти до упора. Затем снова включите храповой механизм.

Шаг 3: Если противоположный конец троса зиплайна уже закреплен, потяните трос зиплайна в сторону выхода и прикрепите захват как можно дальше от троса. Захват заблокируется автоматически, когда вес троса протянется через него.

Шаг 4: Вращайте манипулятор до тех пор, пока трос не будет висеть на нужной высоте. Затем вы поднимаете последние несколько футов троса зиплайна и закрепляете его на анкере.

Шаг 5: Медленно двигайте переходник назад, чтобы ослабить натяжение троса от тягового комплекта и надеть его на постоянное анкерное крепление. Как только натяжение полностью переключится, вы можете отсоединить грейфер и снять весь комплект.

Регулировка стропы с помощью комплекта для натяжения
Этот комплект также можно использовать для регулировки высоты или натяжения стропы. Просто повторите шаги 1-3, затем внесите коррективы в шаге 4, переместив наконечник вверх или вниз, отрегулировав талреп и т. д. Завершите шаг 5.

Предупреждения:
НЕ ПЫТАЙТЕСЬ кататься на зиплайне, используя тяговый комплект в качестве якоря. Это может привести к повреждению троса и серьезной травме водителя.
ЗАПРЕЩАЕТСЯ использовать этот комплект таким образом, чтобы чрезмерно натянуть трос и сделать трос небезопасным для использования.

Как установить банджи-тормоз на зиплайне:
