Можно ли подключить розетку от выключателя света?
Срочно понадобилась дополнительная розетка, а возможности ее подключить классическим способом нет? Есть простой и рациональный выход, который решит это проблему. Если вам не нужен один из световых приборов, то его спокойной можно заменить!
Можно ли подключить розетку от выключателя света
В бытовых домашних делах ситуации бывают разные. Некоторые из них, потребуют некоторые манипуляции с проводкой и розетками. Момент, когда необходимо подключить розетку от выключателя света случается не так часто, но иногда, другого выбора не остается. Ответом на вопрос станет: «конечно можно». Главное иметь начальные навыки в электрике, следовать определенным правилам и самое важное – соблюдать технику безопасности при работе с током. Стоит отметить, что есть возможность сделать и обратную процедуру, то есть подключить выключатель от розетки.
youtube.com/embed/Xu-rPdBQGTg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как подключить
Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей. Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.
Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.
Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть. Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.
Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.
Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.
Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.
Последствия
Если воспользоваться параллельным способом подключения розетки, то появляются определенные особенности:
- ввиду того, что будут задействованы два потребителя (сама розетка и световой прибор) возможен перегрев проводов и возникновение аварийной ситуации;
- нет возможности подключить мощные приборы;
- в момент включение системы, возможно уменьшение напряжения и кратковременное отключение других электроприборов.
В случае того, если не подключать, а заменять на розетку, тогда все недостатки в какой-то степени нивелируются, однако к таким решениям прибегать стоит только после обдумывания и при определенных навыках и опыте работы с электрическом.
youtube.com/embed/B6fHe7Grw30?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как из одноклавишного выключателя сделать двухклавишный
Основное назначение двухклавишного выключателя: одновременное управление двумя контурами элементов освещения в комнате. Так можно добиться небольшого затенения или сделать поток света максимально ярким. На примере установки одной люстры ситуация выглядит так: за включение 2 из 5 лампочек отвечает одна клавиша, за следующие 3 — другая, их можно включить обособленно или все вместе.
Если вам необходимо управлять светильниками в разных концах комнаты — двухклавишные выключатели в стиле ретро не только решат вашу проблему, но и станут элегантным дополнением любого интерьера. Мы предлагаем на выбор более тысячи моделей из пластика, керамики, фарфора с клавишным, тумблерным или поворотным механизмом по доступным ценам.
Отличается двухклавишный выключатель от одноклавишного или проходного своей конструкцией, числом контактов и механизмом прерывания цепи. В нём выделяют:
- две подвижные клавиши;
- клеммы или винтовые зажимы для присоединения провода;
- съёмный корпус.
Если повернуть элемент управления обратной стороной, вы увидите разницу. В переключателе подобного типа монтируют 3 контакта: общий и 2 отвода, через которые фаза направлена к светильникам или возвращается в соединитель. Чтобы заменить одноклавишный выключатель на двухклавишный нужно следовать схеме подключения.
При монтаже новой проводки и подключении модели с 2 клавишами важно правильно распределить провода и их подключения. От устройства отводят пару контактов к нагрузке. Выключатель распределит ток по токопроводящим жилам, которые обособленно подключаются к светильникам. В результате каждая клавиша отвечает за включение одной или группы ламп одновременно.
Для подключения двухклавишной модели используйте трёхжильный провод и отсутствие защитного проводника PE не должно вас смущать. При этом лучше рассчитывать нагрузку сети с запасом. Кто знает, может через пару лет вы решите добавить яркости. Тогда не понадобится прокладывать новый кабель, потому что можно будет присоединиться к существующему.
Двойные выключатели помогают сэкономить на электроэнергии, а ещё с помощью использования малого освещения можно создать атмосферу в доме. Подключение двухклавишного вместо одноклавишного ретро выключателя уменьшит число точек подключения с электричеством. Такая протяжка безопаснее обычной схемы или разделения освещения на два отдельных прибора.

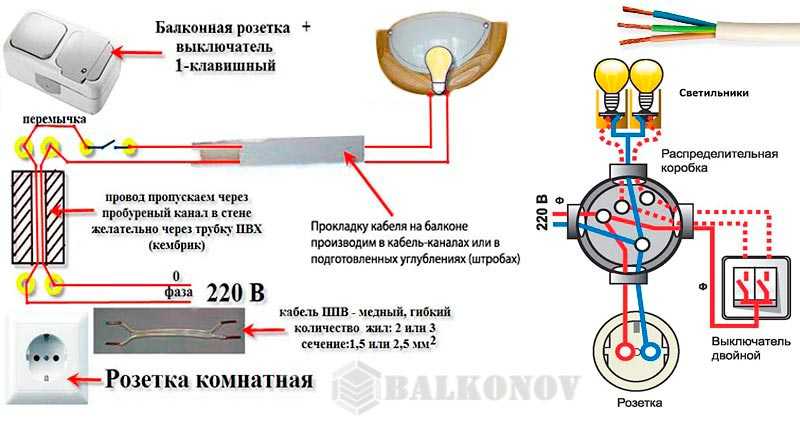

Рассмотрим схему (Рис. 1) подключения двухклавишного выключателя к двум источникам света с использованием двухжильного кабеля.
Рис. 1
Справа вы видите отходящие провода от щитка в квартире или доме, один из них — фаза (обозначен красным), другой — ноль (синий). Нулевой кабель не подключают через распредкоробку, а подводят напрямую к лампам.
Фаза (красный провод) проходит через распределитель к выключателю и подаёт питание к двум обособленным размыкателям (далее разделены на жёлтый и оранжевый).
Проводка может идти к группе светильников, в таком случае вместо одной лампы будут подключены от 2 и более, как на изображении (Рис. 2). На нём дополнительно обозначена фаза L и два распределителя L1 и L2.
Такое решение отлично подходит не только для спальни или зала, вы можете провести монтаж в любой комнате дома или производственном помещении. Для двухклавишного светильника применяют четырёхпроводную линию.
Рис. 2
Проводите электромонтажные работы безопасно
Строгое соблюдение техники безопасности особенно важно при работе с электричеством. Прежде чем начать замену одноклавишного ретро выключателя на двухклавишный, выполните простые правила:
- Вооружитесь фонариком и обесточьте электроэнергию на участке работы, либо во всем помещении.
- Проверьте отсутствие тока на выходе провода при помощи отвёртки с индикатором.
- Во избежание удара током, не касайтесь оголённых проводов руками.
- Изучите инструкцию к прибору, так как устройство двухклавишных выключателей в стиле ретро может отличаться.
- Если вы заменяете электроприбор впервые, лучше поэтапно сфотографировать порядок действий, это поможет правильно изменить соединение контактов, чтобы не произошло короткое замыкание.
Типичные ошибки при подключении
Если вы разобрались в теории как поставить двойной выключатель вместо одинарного, постарайтесь избежать распространённых ошибок:
- Подведение питания не на фазу, а на нулевой контакт. Даже при отключении подачи электричества разъединителем, ток остаётся активен. Определите токопроводящую жилу — фазу кабеля. Его начало проходит через автоматический выключатель щитка с подведённым кабелем. Лучше один раз перепроверить, действительно ли происходит разрыв проводника с фазой. В противном случае замена лампы может повлечь удар током. Только после этого можно отключать напряжение.
- Подведение фазной жилы на отводящий контакт вместо подающего. Подключение по схеме будет давать сбой, определить этот факт просто. Нажимайте клавиши по очереди и должна загораться соответствующая лампочка или группа освещения. Если ничего не происходит, а при активности обоих выключателей загораются все — придётся пересобрать его заново. На эту ошибку укажет подключенная лампочка на самом выключателе, которая не будет гореть.
- Нулевой провод нужно подводить к общему в распределительной коробке, в то время как многие соединяют его с одним из контактов фазы. Маркировка цветом на проводах поможет разобраться как их правильно запитать. В противном случае сориентируйтесь с мультиметром или хорошим чувствительным индикатором.
Пошаговая инструкция замены выключателя
Разберёмся последовательно, как сделать из одинарного выключателя двойной:
- Разбираем, снимаем клавиши руками или поддеваем сбоку отвёрткой. Убираем рамку — декоративную подложку, которая либо защелкивается, либо прикручивается. Далее работаем с корпусом, с боковыми креплениями и контактным элементом. Наша задача обеспечить подачу напряжения от фазы проводника к двойному выключателю на общий контакт. При включении клавиши фазный поток будет проходить по отдельным контурам освещения.
- Найдите центральный контакт, учитывайте маркировку, потому что не обязательно он отделён и расположен по середине. При её отсутствии или стёртости воспользуйтесь отвёрткой-тестером и прозвоните каждый контакт. Для этого к одному контакту подсоединяете металлический предмет: саморез, гвоздик. Его держите пальцами, а остальные касаетесь отвёрткой. Если при включении каждой клавиши по отдельности на отвёртке загорается индикатор, — это общий контакт. Если нет, то проделайте операцию с остальными.
- Применяем трёхжильный провод ВВГнг 3×1,5. На нем каждая жила имеет свой цвет в соответствии с ГОСТом. Из распределительной коробки отходит фаза — провод серого цвета. Зачистите конец и подключите к контактным пластинам, а винт закручиваете отвёрткой, теперь общий контакт подключён.
- Следующий шаг — подсоединение оставшихся двух жил к разъёмам на отходящие контакты. Этим завершается подключение проводников к выключателю. Проверьте правильность работы питания и порядок подключённых светильников. После этого можно установить корпус на постоянное место в монтажную коробку при встроенном варианте, закрутите винты крепежа и распорки до упора, оденьте защитную рамку и клавиши.
Распределительная коробка предназначена для входа и перенаправления нескольких потоков. Среди них выделяют один, отходящий от щитка — питающий кабель и один (к выключателю с двумя контурами) или два (отходящих к светильникам с разным расположением). Последовательность подключения облегчит монтаж:
- Подключите нулевой проводник, который имеет синий цвет. Этот кабель не проходит через выключатель и крепится к светильнику или лампочке.
- Подключение заземления, обычно контакт имеет желто-зелёный цвет. Он может отсутствовать в квартире или в двухжильном проводе, значит, пропускаем пункт.
- Подключаем проводники с фазой. В одной клемме требуется зажать фазу, исходящую из элемента питания, а после фазную жилу, направленную к выключателю.
- Подсоединяем оставшиеся 4 свободные жилы. Одна пара отходит от контактов, другая — проводка от люстры, лампочки или бра. Сначала нужно соединить один провод освещения и один провод от нужной клавиши. Тем же способом подсоедините оставшиеся два контакта.
Можно ли поставить розетку на цепь освещения?
Электрические цепи в вашем доме адаптированы к выполняемой ими работе.
Таким образом, у вас будет проводная цепь освещения для всех ваших осветительных приборов, цепь для ваших электрических розеток (иногда разделенная между различными зонами собственности), а затем выделенные цепи для ключевых элементов высокой мощности, таких как ваша печь/котел.
Проблема в том, что вы хотите добавить новую розетку в свой дом, но она не находится рядом с существующей проводкой для ваших розеток.
Хорошим примером может быть добавление розетки в чулан под лестницей, где есть свет, но это необычно, если поблизости есть существующая розетка.
Прокладка проводки, чтобы добавить ее к цепи розетки, может быть сложной задачей, поэтому не могли бы вы вместо этого просто подключить розетку к цепи освещения поблизости?
Технически розетку можно подключить к цепи освещения, но делать это не рекомендуется. Возможны проблемы с перегрузкой цепи. Если вы добавляете розетку в цепь освещения, делайте это параллельно. В противном случае выключатель света будет управлять цепью.
Давайте посмотрим на:
- Могут ли лампы и розетки на 13 А быть в одной цепи
- Почему розетки следует подключать только параллельно
- Основные моменты, которые следует учитывать при подключении розетки с подсветкой
Могут ли лампы и розетки на 13 А быть в одной цепи?
Итак, первый вопрос, который вы всегда должны задавать перед выполнением любых электромонтажных работ: безопасно ли это?
С технической точки зрения добавление розетки на 13 А в цепь освещения при условии соблюдения обычных инструкций и процедур будет безопасным.
Когда вы что-то подключаете к нему, тогда у вас могут возникнуть проблемы…
Впрочем, это не то, чем можно пренебрегать. Потому что при добавлении розетки в цепь освещения есть риски, которые нельзя игнорировать.
Во-первых, цепи освещения будут иметь другой автоматический выключатель, чем цепь вашей розетки. В Великобритании и Европе это обычно 5А или 6А, хотя в США может быть выше 15А.
Если вы добавите розетку на 13 А в цепь, рассчитанную на 5 или 6 А, вы можете абсолютно перегрузить ее.
В Северной Америке, где розетки рассчитаны на 15 А или 20 А, если вы добавите розетку на 20 А в цепь освещения на 15 А, возникнет та же проблема.
Во-вторых, это защита заземления. В большинстве жилых домов есть выключатель, подключенный к розетке.
В Северной Америке они называются прерывателями цепи замыкания на землю (GFCI), а в Великобритании и Европе они называются устройствами защитного отключения (RCD).
Целью этих устройств является отключение питания в цепи, если есть какой-либо электрический ток на заземленную поверхность, чтобы вы не пострадали от удара током из-за неисправности.
По закону они необходимы там, где рядом с розеткой есть вода — например, в ванных комнатах, на кухонных столешницах или на открытом воздухе — и, по оценкам, за это время они сократили около 50% домашних поражений электрическим током. Если вы можете добавить GCFI или RCD в цепь, это сделает ее более безопасной.
Однако по закону не требуется, чтобы проводные электрические цепи внутреннего освещения имели УЗО или УЗО.
Таким образом, подключение розетки, а затем подключение устройства, которое может вызвать неисправность, может не привести к отключению цепи.
По сути, розетка предназначена для работы с большим количеством подключенных к ней устройств. Следовательно, вы должны всегда, где это возможно, подключать розетку к цепи, предназначенной для нее.
Но, если вы подключаете розетку к цепи освещения, с ней нужно быть осторожным — никогда не используйте дешевый импортный прибор, который не был изготовлен с соблюдением строгих условий безопасности, и никогда не используйте прибор, который каким-либо образом сломан.
Должен ли я подключать розетку последовательно или параллельно?
Предположим, вы не можете подключить свою розетку к розетке, и цепь освещения — ваш единственный вариант. В этом случае необходимо принять решение о том, будете ли вы подключать его последовательно или параллельно.
Скорее всего, если вы пытаетесь обойтись минимальной работой с проводкой, на самом деле вы надеетесь просто поставить розетку последовательно, но на самом деле это ужасная идея.
Вы все равно должны соединить розетку параллельно с автоматическим выключателем, потому что это помогает распределить ток, предоставляя ему несколько путей прохождения в случае перегрузки.
Последовательное соединение означает, что ток имеет один путь. Если ваш прибор, подключенный к розетке, работает со сбоями, резервной защиты не существует.
Кроме того, есть очень практическая причина не включать розетку в цепь последовательно с освещением — выключатель света.
Если вы подключите розетку к цепи с выключателем на ней, выключатель будет управлять светом и розеткой.
Вы никогда не сможете пользоваться розеткой с выключенным светом, что может быть реальным неудобством и пустой тратой электроэнергии.
Основные меры предосторожности при подключении розетки к осветительным приборам
Есть три основных момента, на которые следует обратить внимание, если вы решите подключить розетку к цепи освещения.
Во-первых, это проблема, которую мы уже рассмотрели с переключателями. Вам нужно убедиться, что вы не подключаете розетку к петле с выключателем, если хотите управлять ею независимо.
Во-вторых, по возможности следует избегать установки розетки в цепи, не защищенной GFCI или RCD. Хотя это и не является незаконным, это рекомендуется из-за количества поражений электрическим током, от которых они защищены.
Очень легко определить, является ли ваш автоматический выключатель GFCI, так как на нем будет кнопка с надписью «нажмите здесь, чтобы проверить», или на цепи УЗО может быть просто написано «T» или «Test».
Нет кнопки = нет защиты.
Если вы добавите розетку в незащищенную цепь и что-то пойдет не так с включенным в розетку прибором, вы рискуете получить удар током.
Наконец, стоит отметить, что для цепей освещения и розеток обычно используются разные провода. Если вы подключите розетку к цепи неправильным типом провода, вы рискуете не получить достаточный ток, необходимый для безопасной работы розетки.
Как правило, в Северной Америке в цепях освещения используется проводка AWG-14, а в розетках — более толстая проводка AWG-12.
AWG-12 рассчитан на 20 А, а AWG-14 рассчитан только на 15 А. Таким образом, добавление розетки на 20 А в цепь освещения с проводкой AWG-14 небезопасно.
То же, что и в Великобритании и Европе — проводка диаметром 1 мм иногда используется для цепей освещения, которые могут безопасно выдерживать только 8 А.
Проводка 1,5 мм рассчитана на ток от 14 до 20 А, поэтому я надеюсь, что здесь вы видите проблему.
Схема подключения светильников и розеток к одной цепи
На этой схеме показано, как нужно подключить розетку к цепи освещения, чтобы она всегда была горячей, т. е. не контролируемой выключателем.
Вам потребуется проложить новый двухжильный кабель от коробки с приборами до нового места выхода, при этом источник должен быть сращен в горячем состоянии для прокладки как к новому черному проводу, так и к существующему черному проводу шлейфа выключателя.
Затем нейтральный провод сращивается с новым белым проводом, а затем между выключателем и приспособлением в виде косички.
Затем новый провод заземления соединяется с существующими проводами заземления в потолочной коробке.
Заключительные слова
Если вы действительно хотите добавить новую розетку в свой дом, но не можете легко подключить ее к существующей цепи розетки, вы можете добавить ее к цепи освещения.
Но вам нужно будет убедиться, что цепь освещения имеет необходимую защиту выключателя, а также достаточно проводки и мощности, чтобы справиться с тем, для чего вы собираетесь использовать розетку.
Почти всегда лучше подключить розетку к розетке, даже если это требует дополнительной работы.
Это и безопаснее.
Были ли у вас проблемы с установкой новых розеток в вашем доме? Может быть, вы добавили розетку в цепь освещения — как это было?
