Как прозвонить лампу дрл: Как проверить лампу ДРЛ способы

Как проверить лампочку мультиметром. Как прозвонить лампочку c помощью мультиметра (тестера)

Содержание

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Последовательность проверки

Так как проверить лампочку мультиметром?

1. Перевести прибор в режим «прозвонки»;
2. Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
3. Расположить лампочку рядом с прибором на поверхности;
4. Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
5. Взять другой щуп, и приложить его к боковому контакту лампочки.

Прибор издаст звуковой сигнал при исправности лампы. Но здесь те же особенности, что и в предыдущем способе: звуковой сигнал может не сработать. Тогда остается проверить лампочку измерением сопротивления.

Проверяем лампу накаливания

Для проверки лампочки ее можно ввинтить в другую люстру или фонарик. Однако это не во всех случаях можно сделать. Иногда диаметр цоколя лампочки отличается от разъема на светильнике либо в доме больше нет устройств с аналогичным патроном.

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

В режиме прозвонки

Чтобы узнать, работает ли лампочка, с
помощью тестера, сначала нужно установить на нем соответствующий режим. После
этого одним измерительным щупом нужно дотронуться до контакта в центре
обыкновенной или галогеновой лампы, а другим – до контакта на резьбе цоколя.

Если лампочка исправна, мультиметр запищит, а на его
экране отобразится цифра от 3 до 200 Ом.

Перед каждым тестированием нужно замыкать измерительные
щупы друг с другом, чтобы удостовериться в исправности измерительного
оборудования.

Лампочки светодиодного или люминесцентного типа
невозможно проверить этим способом, т.к. в них встроена электронная плата. В
таком случае можно лишь отдельно протестировать спираль из стекла
люминесцентного устройства. Для этой цели спираль необходимо аккуратно снять с
цоколя и проверить выводные кабели, которые подключены к электронной плате.

В режиме проверки сопротивления

Существует ещё один, более точный, метод диагностики спиральных ламп с помощью мультиметра. Им можно не только определить пригодность лампочки, но и узнать её сопротивление. Зачем это нужно? Например, заводской отпечаток на колбе лампы накаливания стёрт. Следовательно, её мощность неизвестна. Данный способ поможет решить эту проблему.

Теперь о том, как проверить лампочку мультиметром в режиме сопротивления. Для этого нужно перевести переключатель на позицию с пределом 200 Ом, а затем коснуться щупами электрических контактов лампы точно так же, как в режиме прозвонки. В этом случае звуковой сигнал отсутствует, а на ЖК-дисплее появится значение сопротивления в Омах. Если на табло осталась «1», то внутри осветительного прибора обрыв.

По измеренному сопротивлению спирали в холодном состоянии можно сделать вывод о её мощности. В нами составленной таблице приведены данные об основных типах ламп, применяемых в быту.

Во время замера следует помнить, что за счёт плохого контакта щупов с тестером полученный результат может отличаться от табличного в большую сторону на несколько Ом.

Проверка светодиодной лампы мультиметром

К сожалению, светодиодную лампу невозможно проверить мультиметром. Полупроводниковый прибор с достаточно сложной схемой можно в домашних условиях можно проверить на работоспособность только закрутив в исправный патрон и подав напряжение.

Светодиодная лампа с цоколем Е27

Проверка светодиодной лампы имеет свои особенности.

Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:

1. При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
2. Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
3. Вскрываем плату.
4. Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.

Если никакого свечения не появилось, лампочку пора менять.

Мощные светодиоды

Проверяем яркий светодиод.

В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:

1. Сначала нужно определить какая у СМД распиновка.
2. В нижней части мультиметра находим восемь гнёзд.
3. Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
4. Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
5. Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.

Справка. В транзисторных гнёздах очень удобно проверять светодиоды, которые оснащены длинными контактами.

Проверка дуговой ртутной лампы

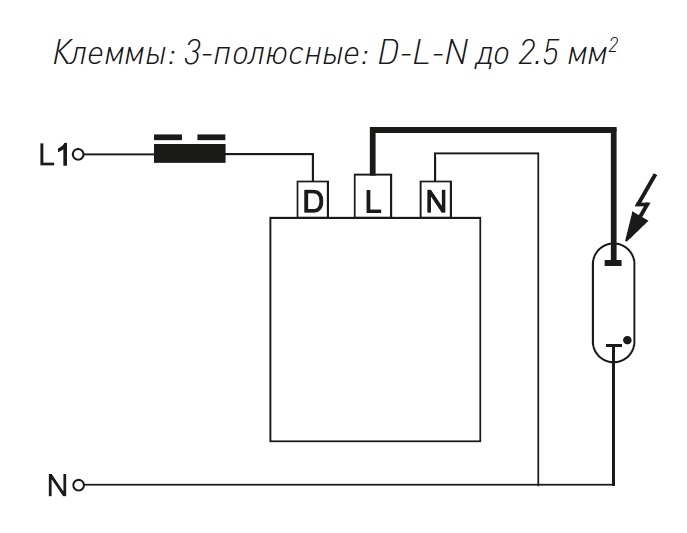

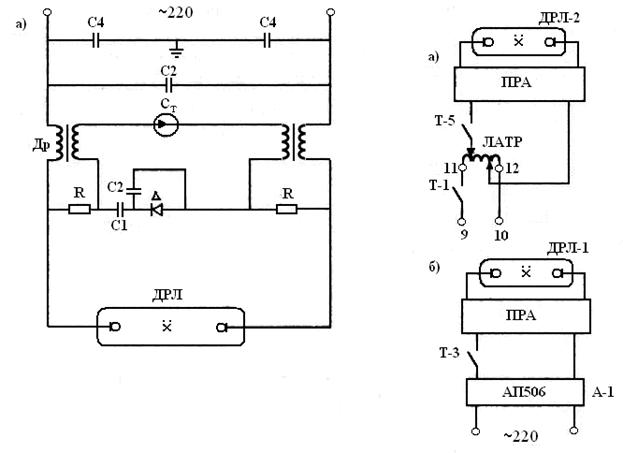

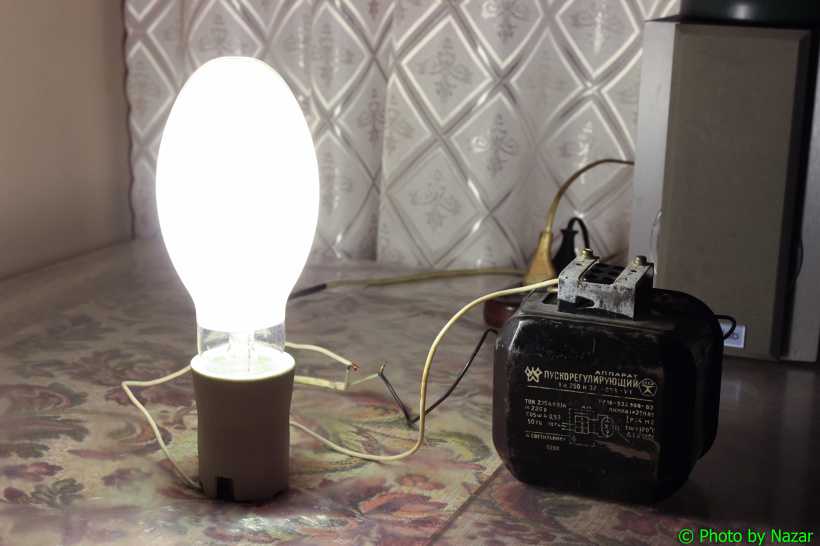

Светильник с дуговой ртутной люминофорной лампой (ДРЛ) обычно можно встретить на улице или в заводском цехе. Для определения работоспособности прозванивают дроссель – устройство, ограничивающее ток, питающий ДРЛ.

Если схема была разорвана, то сопротивление будет неограниченно большим, что и покажет прибор. Если имеется потеря изоляции, ведущая к короткому замыканию, показатель повышается незначительно. В случае наличия замыкания в обмотке дросселя, сопротивление не меняется.

Если при проверке тестером дросселя проблем не было выявлено, то дуговая лампочка может не функционировать по причине неисправностей в системе подачи электроэнергии, к примеру, из-за окисления контактов. Принцип работы светильника очень простой, поэтому неисправности непосредственно в лампе ДРЛ встречаются редко.

При тестировании ДРЛ следует соблюдать значительную осторожность. При нарушении целостности стеклянной колбы, содержащей газ под высоким давлением, пары ртути могут распространяться на большие расстояния, загрязняя помещение.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

• для начала стоит проверить напряжение в цоколе осветительного прибора;
• если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

Внимание! Голыми руками лампочку не трогаем. В случае прикосновения кожи к колбе возникает жировой отпечаток. В последующем в этом месте лампочка будет больше нагреваться, что вызовет сокращение срока ее эксплуатации или приведет к полному выходу из строя. Поэтому работаем в перчатках.

• кладем лампочку рядом с прибором;
• берем щупы в руки;
• прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Проверка энергосберегающей лампы мультиметром

КЛЛ — компактная люминесцентная лампа, которую в России называют энергосберегающей, также не поддаётся проверке мультиметром. Её колба включена в сеть через сложную схему, которую нельзя прозвонить с внешних контактов. Проверяем работу лампы закручиванием её в заранее исправный патрон.

Таблица: соотношение мощности и сопротивления

Справка. Точность измерений может иметь погрешность в два-три ома.

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Справка. Компактные люминесцентные лампы, энергосберегающие галогенные, а также лампы на светодиодах проверить таким образом не получится. В их цепи имеются дополнительные элементы, такие как микросхема, электронный блок для подключения и запуска. Поэтому для их проверки используются другие методы.

Проверка исправности LED-прожекторов

«Начинка» прожектора имеет свои особенности.

Прежде чем проверять светодиод, следует установить, к какому типу он относится. Внутри таких прожекторов обычно ставят:

• плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
• мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.

Справка.  У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.

Тестирование автомобильной лампочки

Автолюбителей часто интересует вопрос о том, как проверить лампу, вышедшую из строя. В чем причина неисправности? Проблема может заключаться не только в автомобильной лампочке, но и в электропроводке или патроне. Проверка мультиметром проводится так же, как и при тестировании обычных лампочек с нитью накаливания. Рекомендуется следующий порядок действий:

• после остывания электронной системы автомобиля демонтировать неработающие лампочки;
• установить тестер в положение проверки минимального сопротивления;
• приложить щупы к контактам, чтобы проверить лампочки с помощью мультиметра.

Если прибор измерит сопротивление, то лампочки исправны, если же на экране будут буквенные символы или знак бесконечности – это свидетельствует об их непригодности.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Проверка индикаторной отверткой

Чтобы в домашних условиях проверить на исправность лампочку, необязательно иметь под рукой мультиметр. Гораздо быстрее это сделать с помощью многофункциональной индикаторной отвёртки. Её отличие от обычного индикатора заключается в наличии батарейки-таблетки внутри корпуса. Работоспособность такой отвертки проверяется касанием пальцев её металлических контактов с торцов. При этом индикаторный светодиод внутри неё должен светиться.

Последовательность действий по проверке лампы накаливания следующая:

1. В одну руку берут лампочку, касаясь резьбы (боковой контакт).
2. В другую руку берут индикаторную отвёртку и металлическим стержнем касаются центрального контакта лампы, а большим пальцем – торца отвёртки. Таким образом, цепь замыкается через отвёртку, лампу и тело человека. Весь тест занимает всего пару секунд.

Как проверить лампу мультиметром – смотрим видео

Источники

• https://setafi.com/lampa/kak-proverit-lampochku-multimetrom/
• https://ledjournal.info/vopros-otvet/kak-proverit-lampu.html
• https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampochku-multimetrom. html
• https://multimetri.ru/proverit/kak-proverit-lampu-multimetrom/
• https://svetilnik.info/lampy-i-svetilniki/kkak-mozhno-multimetrom-proverit-rabotosposobnost-lampochki.html
• https://EvoSnab.ru/instrument/test/kak-proverit-lampochku-multimetrom

Как проверить дроссель мультиметром

Статьи

Главная

›

Новости

Опубликовано: 01.09.2018

КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ, ТРАНСФОРМАТОРЫ И КАТУШКИ ИНДУКТИВНОСТИ НА СХЕМАХ [РадиолюбительTV 49]

В широком понимании слова, дроссель является специальным ограничительным элементом.

Перед тем, как проверить дроссель мультиметром, нужно помнить, что тестирование выполняется несколькими способами, включая применение контрольного или заведомо исправного осветительного элемента, а также специального прибора.

Конструктивные особенности

Любые лампы дневного света , содержащие во внутренней части люминесцентные частицы, очень хорошо подходят для освещения в жилых помещениях.

Мягкость свечения светового потока обуславливается специально подобранным газовым составом, поэтому осветительный прибор может генерировать источник света:

в желтоватых тонах;
в холодных белых тонах;
в теплых белых тонах.

Полностью безопасная эксплуатация люминесцентной лампы обеспечивается наличием в конструкции осветительного прибора специального элемента, называемого дросселем. По своим внешним характеристикам такое устройство имеет схожесть с катушкой индуктивности, дополненной сердечником на основе ферримагнитных сплавов.

Cиловые дроссели EPCOS AG

В процессе работы источника света, наличие дросселя эффективно стабилизирует генерируемое осветительным прибором свечение, что исключает негативное воздействие мерцания. Таким образом, неисправность дроссельного элемента становится основной причиной пульсации светового потока.

Перед приобретением элементов для установки в светильник с лампами дневного света, настоятельно рекомендуется уточнять в точке реализации наличие гарантии на продукцию, что позволит в случае определения заводского дефекта осуществить замену.

Особенности дросселя

Вне зависимости от конструкции, назначение дросселя люминесцентных источников света представлено:

защитой от перепадов в показателях напряжения;
разогревом катода;
созданием напряжения достаточного уровня для запуска светильника;
ограничением силовых показателей электрического тока непосредственно после запуска;
стабилизацией процессов работы осветительного прибора.

Конструкция дросселя

Экономически обоснованным является подключение одного дроссельного устройства сразу на пару осветительных приборов. Стандартное электромагнитное пускорегулирующее устройство, помимо дросселя, представлено стартером и парой конденсаторов.

Характеристики ЭмПРА

Дроссели электромагнитного типа характеризуются доступной стоимостью, простой конструкцией и высокими показателями надежности, а основные недостатки таких устройств представлены:

пульсирующим световым потоком, вызывающим усталость органов зрения;
порядка 10-15% потери электрической энергии;
шумностью работы в пусковой момент;
недостаточно устойчивым запуском в низкотемпературных условиях;
большими размерами и ощутимым весом;
продолжительным запуском источника света.

ЭМПРА дроссель

Как правило, комплект бывает представлен лампами и дросселями, а самостоятельная замена баланса предполагает приобретение элемента с аналогичными параметрами.

Следует отметить, что любые подбираемые люминесцентные источники света и дроссели, в обязательном порядке должны быть равными по мощности, что сделает срок службы осветительного прибора максимально продолжительным.

Характеристики электронного балласта

Электронные балласты относятся к категории современных устройств, в которых практически полностью нивелированы недостатки электромагнитного дросселя. Схематично, такой элемент является единым блоком, производящим запуск осветительного прибора и поддерживающим процесс горения посредством образования определенной последовательности в изменении уровня напряжения.

Преимущества электронного балласта представлены:

любой скоростью запуска;
отсутствием необходимости устанавливать стартер;
исключено проявление мерцания;
максимальными показателями световой отдачи;
компактными размерами и небольшим весом устройства;
оптимальными условиями функционирования.

Так выглядит электронный балласт

Электронные балласты стоят на порядок выше электромагнитных устройств, что обуславливается сложностью схемы с наличием фильтров, корректирующих коэффициент мощности моментов, инвертора и балласта. Некоторые модели электронного устройства дополняются системой защиты от включения осветительного прибора без лампы.

Удобство эксплуатации электронных балластов в лампах дневного света энергосберегающего типа , обусловлено установкой источников света непосредственно в цокольную часть стандартных патронов.

Самые часты неисправности

Как правило, источники неисправности, которые связаны с эксплуатацией люминесцентных ламп, представлены сбоями в работе электрической схемы ПРА и стартера. Посредством оценивания характерных визуальных эффектов, можно достоверно определить причины неисправности:

наличие «огненной змейки», вьющейся внутри колбы, является результатом превышения допустимых токовых значений и нестабильности электрического разряда;
темная колба на участке расположения выходных цокольных контактов, свидетельствует о несоответствии показателей тока на пуск и работу с вольт-амперными характеристиками;
перегорание спиралей в лампах дневного света, может стать результатом изоляционной изношенности обмотки пускорегулирующего устройства.

Достаточно часто встречаются проблемы, сопровождающиеся появлением запаха гари или сторонних звуков. В этом случае можно предположить появление межвиткового замыкания на индукционной катушке.

Если люминесцентный источник света не включается, то чаще всего такая проблема является результатом неисправности пускорегулирующего устройства или обмоточного обрыва, поэтому важно правильно выполнить проверку дросселя и стартера тестером.

Как проверить дроссель лампы дневного света мультиметром

Самым износостойким элементом в конструкции светильников с лампами дневного света является дроссель, поломка которого встречается достаточно редко. Неисправность такого элемента может быть представлена обрывом или обмоточным перегоранием, нарушениями межвитковой изоляции в электропроводах.

Обе неисправности могут быть выявлены при подключении тестера в виде мультиметра к дроссельным выводам на замеры сопротивления. Об обрыве и перегорании свидетельствует наличие бесконечного сопротивления.

Стартер и дроссель для люминесцентных ламп

Как правило, перегорание сопровождается появлением неприятного запаха, исходящего от пришедшей в негодность детали.

Наличие ничтожно малых показателей сопротивления при замерах, чаще всего является результатом нарушения изоляции на проводах, межвиткового замыкания на обмотке, или обмоточного замыкания на сердечнике.

Любые описанные выше процессы проверки являются справедливыми исключительно в случае применения электромагнитных пускорегулирующих устройств, так как электронные балласты исключают наличия в схеме стартера.

Как проверить стартер люминесцентной лампы

Процесс проверки осветительных приборов люминесцентного типа предполагает не только контроль спиральной целостности внутри колбы, но также работоспособности дроссельной и стартерной системы.

После того, как будет вскрыт корпус светильника, источники света проверяются на отсутствие почернений в колбе и сохранение функциональной активности стартера, работающего в неблагоприятных условиях температурных колебаний. Осмотру подлежат:
конденсаторы, которые не должны быть вздутыми, деформированными или лопнувшими под воздействием избыточного напряжения в электрической сети;
колба источника света, которая не должна быть почерневшей.

Конденсаторная целостность проверяется посредством мультиметра в режиме омметра с максимально возможными пределами измерения сопротивления.

Если показатели на тестере составляют меньше 2,0 МОм, то, можно предположить наличие в конденсаторе недопустимой токовой утечки. Как показывает практика, оптимальным вариантом при проведении самостоятельных ремонтных работ, станет полноценная замена всех пришедших в негодность элементов (стартера и дросселя), новыми устройствами аналогичного типа.

Видео на тему
