Как пользоваться лазерным уровнем в домашних условиях, советы мастеров. Как выровнять луч по горизонту в осциллографе

Как пользоваться лазерным уровнем: советы мастера

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия - кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия - многопризменный построитель, нивелир).

Статические построители осей (другие названия - указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
Если устройство работает на батарейках, то вставляем их в отсек для питания.
Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 - 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей - увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень - попадаем точно в цель

Мишень - нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка - чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность - вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой - крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Вам будет интересно

srbu.ru

Изучение работы электронного осциллографа

Цель работы: изучить устройство и принципы работы электронного осциллографа, выработать навыки работы с ним.

Приборы и принадлежности: электронный осциллограф типа ЭО-7, аппарат электростимуляции мышц АСМ-3, понижающий трансформатор на 12 В, два реостата на 20-50 Ом, два ключа, вольтметр переменного тока на 12 В, конденсатор переменной емкости, соединительный провода.

Теория работы

Слово «осциллограф» состоит из двух частей: латинского oscillo, что означает – качаюсь и греческогоgrapho– пишу.

Электронный осциллограф – радиотехнический прибор, предназначенный для получения информации о разного рода быстропротекающих процессах в виде графиков, выражающих функциональные связи между двумя или более величинами, характеризующими данный процесс. Графики на люминесцирующем экране «рисует» электронный пучок, движением которого управляют с помощью электрических или магнитных полей. С этой целью электрические сигналы параметра-аргумента и функционально связанного с ним параметра-функции падают на отклоняющие системы электронно-лучевой трубки. При этом, в случае, если изучаемое явление имеет неэлектрическую природу, необходимо преобразовать с помощью датчиков параметры неэлектрической природы в адекватный электрический сигнал. Горизонтальное перемещение луча соответствует характеру изменений независимого параметра, соответственно, вертикальное перемещение выражает изменения величины, функционально связанной с независимой переменной. Осциллограммы – графики возникающих на экране зависимостей – можно наблюдать, измерять и фотографировать. Электронный осциллограф может быть использован для измерения напряжения, определения частоты и фазы переменных токов, исследования формы электрических сигналов, а также измерения очень малых промежутков времени. Блок-схема осциллографа приведена на рис.1. Он состоит из электронно-лучевой трубки (ЭЛТ) 1, обеспечивающей получение светящегося пятна в центре экрана; генератора развёртки 2, создающего регулируемое по частоте напряжение, обеспечивающее равномерное перемещение электронного луча в горизонтальном направлении; блока синхронизации 3 для синхронизации частоты развёртки с частотой исследуемого сигнала;

по частоте напряжение, обеспечивающее равномерное перемещение электронного луча в горизонтальном направлении; блока синхронизации 3 для синхронизации частоты развёртки с частотой исследуемого сигнала;

усилителей вертикального 4 и горизонтального 5 входов; блока питания 6.

Основным элементом электронного осциллографа (ЭО) является электронно-лучевая трубка (рис.2). Она служит для преобразования электрического сигнала в видимое графическое изображение и представляет собой расширенный с одного конца стеклянный вакуумный баллон (p= 10-7÷ 10-8мм.рт.ст.). В её узкой части расположена нить накала 1, катод 2, управляющий электрод или сетка (модулятор) 3, первый фокусирующий анод 4 и второй ускоряющий анод 5. В средней части трубки расположены две пары пластин вертикального 6 и горизонтального 7 входов. Гнёзда входов помечены буквами Вх.Yи Вх.X. Расширенная торцовая часть трубки заканчивается почти плоским экраном, покрытым люминофором, который люминисцирует при попадании на него электронов.

Нить канала 1 и подогревный катод 2 являются источниками электронов. Они окружены трубчатым управляющим электродом с отверстием в дне (сеткой) 3. На управляющий электрод подается отрицательный относительно катода потенциал. Его величина меняется с помощью потенциометра R1, ручка которого на панели ЭО снабжена надписью “Яркость”. Управляющий электрод не только регулирует количество летящих к первому аноду электронов, но и собирает электроны в узкий пучок действием сил статического поля. Для того, чтобы пучок не расходился, на первый анод 4 подается высокое фокусирующее напряжение, регулируемое с помощью потенциометра R2, ручка которого на панели ЭО снабжена надписью “Фокус”. С ее помощью можно получить тонкий электронный пучок, сходящийся на экране.

Ко второму ускоряющему аноду 5 приложено положительное напряжение, достигающее несколько тысяч вольт. Потенциал второго анода препятствует рассеянию электронов и ускоряет их до высоких энергий. В результате чего на экране получается резкая светящаяся точка.

Электронный пучок проходит между вертикалью 6 и горизонталью 7 отклоняющими пластиками. Регулировка вертикального и горизонтального смещения луча осуществляется соответственно с помощью потенциометров R7 и R8. Управление лучом в данной трубке является электростатическим.

Электроны, попавшие на экран, необходимо отводить, чтобы избежать накопления отрицательного заряда на нём. С этой целью внутренняя часть боковой поверхности расширения трубки покрывается слоем графита 8, которому сообщается небольшой положительный потенциал относительно экрана.

На практике очень часто возникает необходимость исследовать, как изменяются параметры изучаемого процесса с течением времени, т.е. получить графическое изображение на экране осциллографа зависимости одной величины от другой, которое называется осциллограммой.

Рассмотрим cначала принципы получения безвременных осциллограмм.

Если на вертикально отклоняющиеся пластины ЭЛТ подать переменное напряжение, то электронный луч начнет колебаться в вертикальном направлении. При достаточно большой частоте колебаний (например, 50 Гц) электронный луч оставит на экране трубки светящуюся вертикальную линию.

Если же переменное напряжение подать на горизонтально отклоняющие пластины, то электронный луч оставит на экране трубки светящуюся горизонтальную линию.

При одновременном воздействии переменных напряжений на обе пары пластин в зависимости от соотношения их частот, амплитуд и фаз можно получить различные осциллограммы. Так, при равенстве частот, амплитуд и фаз на экране трубки получится прямая линия, расположенная под углом 45 градусов к оси Ox (рис.3).

Если эти напряжения имеют равные частота, но отличаются амплитудами и фазами, то осциллограмма будет представлять собой эллипс (рис.4). При других соотношениях осциллограммы могут иметь вид более сложных кривых – кривых Лиссажу (рис.5). По этим кривым определяют, в частности, частотные, фазовые или амплитудные соотношения напряжений, подаваемых на отклоняющие пластины.

Для получения временной осциллограммы на вертикальный вход осциллографа подается исследуемое напряжение (рис.6а), а на горизонтальный вход вспомогательное развертывающее пилообразное напряжение (рис.6б). Такое напряжение обеспечивает равномерное движение луча от одного края экрана к другому и быстрый возврат этого луча к исходному состоянию.

Равномерное движение луча по экрану в горизонтальной плоскости обеспечивает специальное электронное устройство, которое называется генератором развёртки. Напряжение развёртки вначале нарастает пропорционально времени, достигая максимального значения (рис.6б), а затем резко падает.

Если электронный луч движется в вертикальном направлении в соответствии с законом изменений исследуемой величины (например, y=sin wt), то в горизонтальном направлении он движется равномерно, смещаясь вдоль экрана слева направо пропорционально времени x=kt.

Для получения на экране осциллографа устойчивой, неподвижной картины нужно, чтобы электронный луч, пройдя по горизонтали путь от одного края экрана до другого, начинал свое повторное движение в одной и той же фазе. Это может быть только в том случае, если период развертывающего напряжения равен или кратен периоду изменений исследуемого параметра. Как правило, точное соотношение периодов не выдерживается из-за нестабильности работы генератора развертки или самого изучаемого процесса. По этой причине используют принудительное согласование периодов – синхронизацию. Эта операция осуществляется с помощью блока синхронизации. Синхронизация осуществляется с помощью находящихся на лицевой панели осциллографа рукояток: “Диапазон частот”, “Частота плавно”, “Амплитуда синхронизации”.

Усилители горизонтального и вертикального входных каналов позволяют изменять напряжение, подаваемые на горизонтально и вертикально отклоняющие системы электронно-лучевой трубки, при этом изображение на экране растягивается или сжимается по соответствующему направлению.

Блок питания обеспечивает подачу нужных напряжений на ЭЛТ, усилители, генератор развертки и другие узлы осциллографа.

Порядок выполнения работы

1. Знакомство с органами управления осциллографа ЭО-7.

Все контрольные органы и органы управления сгруппированы на лицевой панели осциллографа, а их функции указаны надписями (рис.7).

«сеть» - тумблер включения сетевого напряжения (2), при его включении загорается контрольная лампочка (14).
«электронный луч» - тумблер включения электронного луча (1).
«яркость» - ручка регулировки яркости светящейся пятна на экране (3).
«фокус» - ручка фокусировки луча - регулируется форма и размеры светящегося пятна на экране (4).
«ось Y» - ручка смещающая луч по вертикали вверх и вниз (6).
«ось Y» - ручка смещающая луч по вертикали вверх и вниз (6).
«ослабление» - переключатель уменьшающий напряжение, подаваемое на «вход Y» (9).
«усиление» - ручка плавного увеличения напряжения, подаваемого на вертикально отклоняющие пластины (12).
«вход» и «земля» - клеммы, на которые обычно подается исследуемый сигнал (16, 17).
«ось X» - ручка смещающая луч по горизонту вправо и влево (7).
«синхронизация» – переключатель установки способа синхронизации сигналов, подаваемых на «вход Y» и «входX» (10).
«усиление» - ручка плавного увеличения напряжения, подаваемого на горизонтально отклоняющие пластины (13).
«вход» и «земля» - клеммы, на которые подается сигнал, управляющий перемещением луча в горизонтальной плоскости (19, 20).
«контр. сигнал» - клемма, с которой можно снять сигнал с эффективным напряжением 2,5 В (15).
«внешн. синхр.» - клемма подключения внешнего блока синхронизации (18).
«диапазоны частот» - переключатель включения генератора развертки и подбора частоты пилообразного напряжения близкого по значению частоте исследуемого сигнала (11).
«амплитуда синхронизации», «частота плавно» - ручки настройки блока синхронизации, обеспечивающего устойчивость и неподвижность изображения на экране (5, 8).

2. Включение осциллографа ЭО-7.

Включить тумблер «сеть», а через 20 – 30 секунд - тумблер «луч». На экране должна появиться светящаяся точка.
Ручками «яркость» и «фокус» отрегулировать необходимую яркость и форму светящейся точки.
Ручками «ось Y» и «осьX» установить эту точку в центре экрана. Это исходное состояние осциллографа перед началом любой операции.

3. Получение безвременных осциллограмм.

Для получения безвременной осциллограммы необходимо:

В соответствии с рис.8 подать на вход Yсигнал с ползунка одного из спаренных реостатовR1.

Ручками «ось Y», «усиление» и перемещением ползунка реостата получить вертикальную развертку длиной примерно 2/3 диаметра экрана.

Отключить сигнал от входа Yи подать на вход Х сигнал с ползуна второго реостатаR2.
Используя регуляторы для оси «Х», получить горизонтальную развертку той же длины, что и по оси «Y».
Подать сигналы на оба входа одновременно. На экране появиться картина в виде прямой, расположенной под углом 450к осям координат (рис.5а).

4. Получение временных осциллограмм.

а) синусоидальный сигнал.

Регулятор «диапазоны частот» установить в положение 30 – 130, переключатель источника синхронизации – в положение «Внутр.» или «Синхронизация от сети».
Переключатель ослабления установить в положение 1:1, ручки «яркость», «фокус», «ось Y – вниз – вверх», «ось X– влево – вправо» - в среднее положение.
Ручку «Частота плавно» установить в нулевое положение, ручку «Амплитуда синхронизации» – в положение 3–4, ручку вертикального усиления – на деления 1–2 и ручку горизонтального усиления на деления 3–4.
Соединить проводником клемму «Контр. сигнал» с гнездом вертикального входа.
Перевести тумблер «Сеть», а затем «Луч» в рабочее положение. На экране появится синусоида.
Ручкой вертикального усиления подобрать необходимую амплитуду, а ручками «Частота плавно» и «Амплитуда синхронизации» остановить изображение, если оно перемещается по экрану.
С помощью переключателя «Диапазоны частот» и ручек «Амплитуда синхронизации» и «Частота плавно» получить на экране один, два, три и т.д. полных периода переменного синусоидального напряжения.

б) форма импульсов аппарата стимуляции мышц.

Подать с выхода аппарата стимуляции мышц АСМ-3 (клеммы „+” и „-”) на вход «Y» осциллографа сигнал, установив переключатель «частота импульсов» в положение 30, тумблеры тока на „10”мА, модуляцию на „ритмическая”. Остальные регуляторы могут быть в произвольном положении.
Используя регуляторы «усиление» по Y, «ослабление» и ручку «ток пациента», добиться, чтобы вертикальная развертка находилась в пределах экрана.
Манипулируя ручками «амплитуда синхронизации», «частота плавно», получить устойчивое изображение на экране одного, двух и т.д. импульсов.
Переключить тумблер формы импульсов во второе положение, пронаблюдать эти импульсы.

5. Определение чувствительности вертикального входа осциллографа.

Чувствительностью вертикального входа осциллографа называют отклонение луча на экране при изменении напряжения на входе на 1B. т.е.(мм/B). Для параллельных пластин и однородного поля чувствительность определяется по формуле:

, (1)

где - длина световой вертикальной полоски на экране.

Для измерения чувствительности необходимо:

Установить регулятор «Ослабление» в положение 1:1.
Соединить проводником зажимы «Вход Y» и «Контр. сигнал». В этом случае на вход осциллографа будет подано эффективное напряжение 2,5B.
Включить осциллограф, регулятор «Усиление» установить на первое деление, замерить вертикальную линию.
Устанавливая ручку «Усиление» поочерёдно на последующие деления, замерить длины вертикальных линий.
Построить график зависимости от положения ручкиn:.

6. Определение угла сдвига фаз между двумя электрическими сигналами.

На вход «Y» подать сигнал через конденсатор (рис.8 на рисунке он не показан). Возникнет сдвиг фаз между сигналами на входах «Х» и «Y» и на экране осциллографа будет наблюдаться эллипс (рис.9).
Для определения сдвига фаз следует измерить на экране осциллографа отрезки Х и Y, отсекаемые эллипсом на осях координат, и максимальные отклонения а иbлуча в направлении осей «Х» и «Y».
Из соотношений илиопределить угол сдвига фаз между напряжениями, подаваемыми на входы «Х» и «Y».

Сдвиг фаз можно вызвать, включив вместо конденсатора небольшой участок ткани живого организма.

7. Измерение напряжения с помощью осциллографа.

Подать на вход «Y» измеряемое напряжение и с помощью ручек «ослабление» и «усиление» по «Y» добиться, чтобы вертикальная развертка не выходила за пределы экрана.
Записать значение коэффициента ослабления кизм и измерить длину ℓизмвертикальной линии на экране осциллографа с точностью до 1 мм.
На вход «Y» с клеммы «контр. сигнал» подать контрольное напряжение (Uк = 2,5 В).
Не меняя положение ручки «Усиление», переключателем «ослабление» добиться, чтобы вертикальная линия контрольного сигнала находилась в пределах экрана.
Записать значения коэффициента ослабления кки длину вертикальной линии - ℓк.
Из пропорций Uк∙ кк ─ ℓк иUизм∙ кизм─ ℓизм, получим:

Контрольные вопросы

Из каких основных блоков состоит электронный осциллограф?
Нарисуйте схему устройства и поясните принцип действия электронно-

лучевой трубки.

Как влияет величина напряжения на сетке (модуляторе) на наблюдаемую на экране картинку?
Какой электрод ЭЛТ отвечает за форму точки, светящейся на экране?
Какое назначение имеет первый анод?
Для чего служит второй анод?
Для чего служит генератор развертки?
Как графически изображается зависимость развертывающего напряжения от времени?
Что такое синхронизация сигнала и как она осуществляется в осциллографе?
Что называется чувствительностью входа осциллографа?
Какие измерения можно производить с помощью электронного осциллографа?
Что такое фигуры Лиссажу?
Как получают вневременные осциллограммы?
Как получают осциллограммы, выражающие зависимость параметров от времени?
Как найти угол сдвига фаз между параметрами в цепях переменного тока?
Как с помощью осциллографа измерить напряжение?

studfiles.net

Лазерный нивелир с самовыравниванием на два луча

Небольшой обзор на недорогой лазерный нивелир. Его особенности: проецируются две пересекающихся линии, а также имеется механизм самовыравнивания. Ну и небольшая цена.

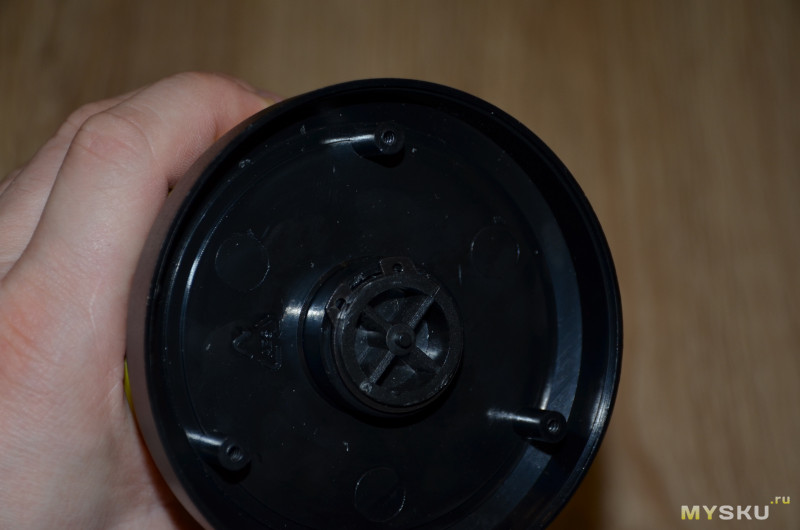

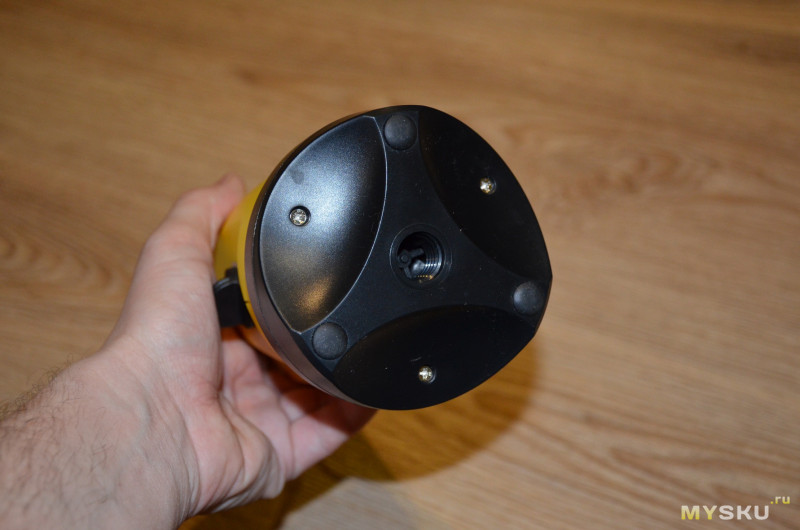

Есть крепление для штатива (5/8"). Подробности под катом.

Всем привет.

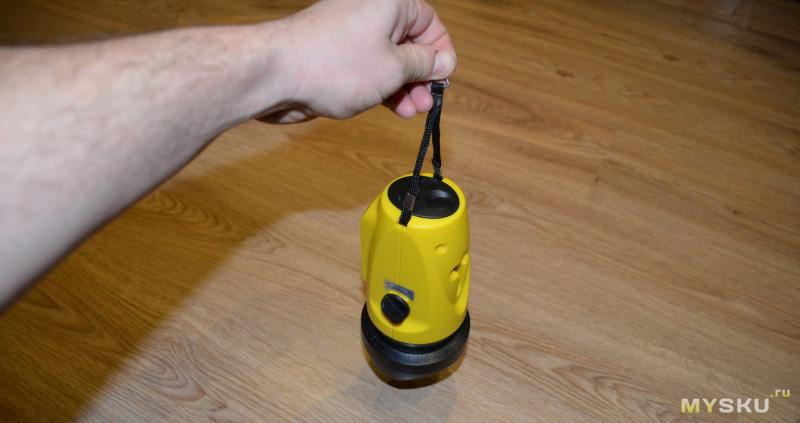

На замену предыдущего лазерного уровня решил взять на пробу лазерный нивелир с двумя пересекающимися линиями.

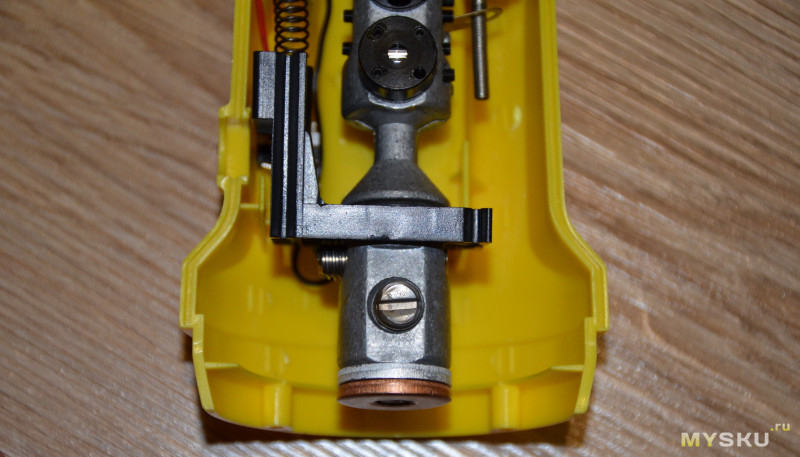

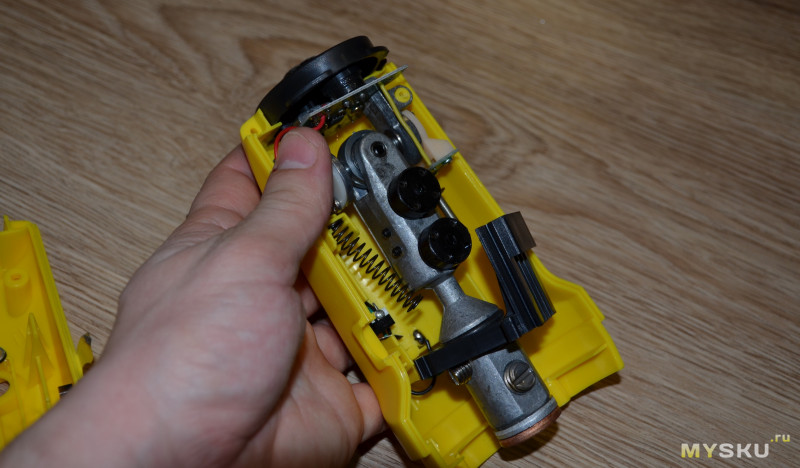

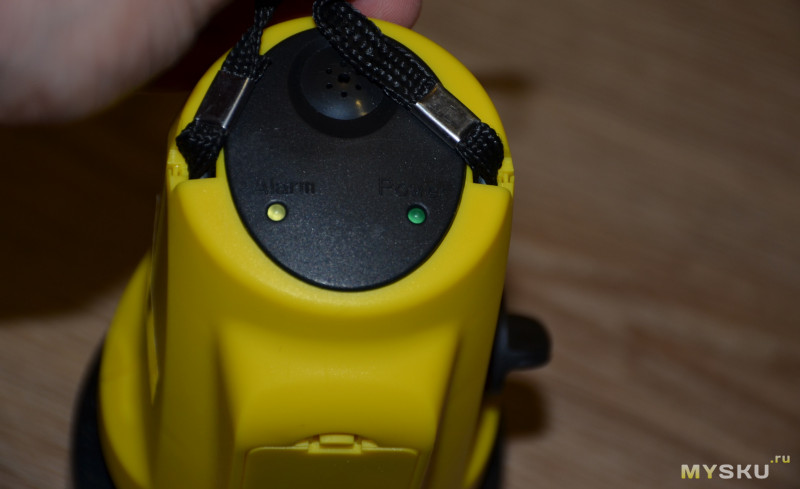

Лазерный нивелир недорогой (около $20), но имеет механизм самовыравнивания, что делает его в свою очередь полезным инструментом. Если что — я такой же 1:1 видел у нас в магазине, несколько дороже. Внешний вид устройства

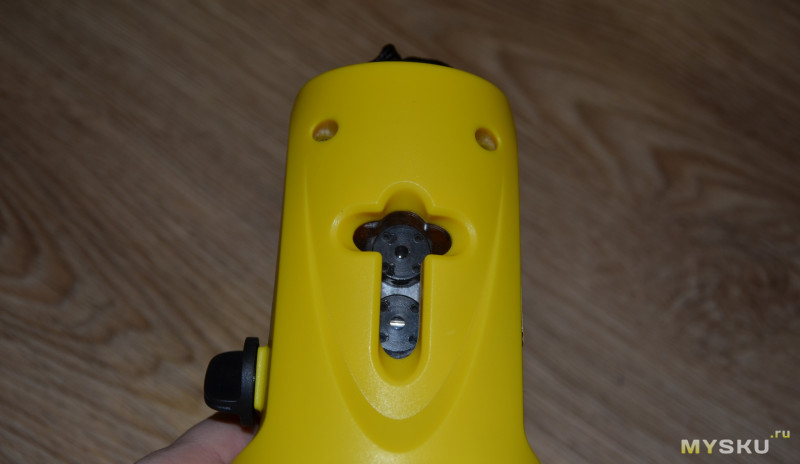

В лазерном нивелире стоят диоды для проецирования в горизонтальной и в вертикальной плоскости. Схема проецирования следующая: 1V, 1H. Плоскости пересекаются (в центре). Механизм самовыравнивания обеспечивает автоматическое выставление горизонтали (и соответственно вертикали). Выравнивание работает в небольшом диапазоне углов (около 8°), если угол превышает рабочий, то звучит «сигнал тревоги» — нивелир предварительно нужно грубо выставить.

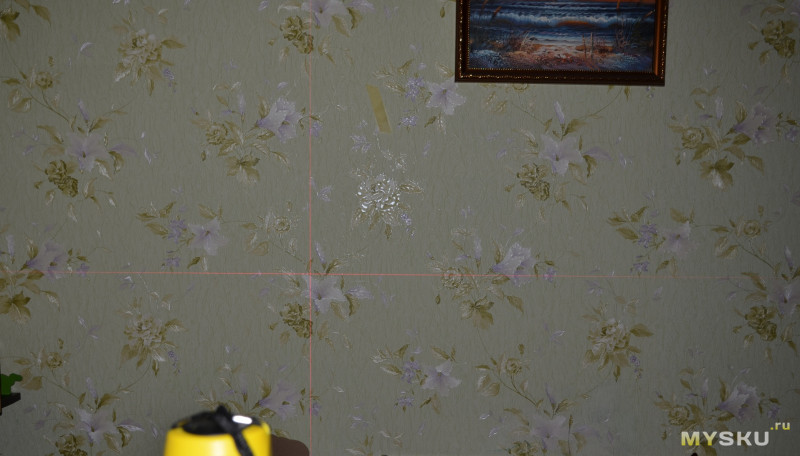

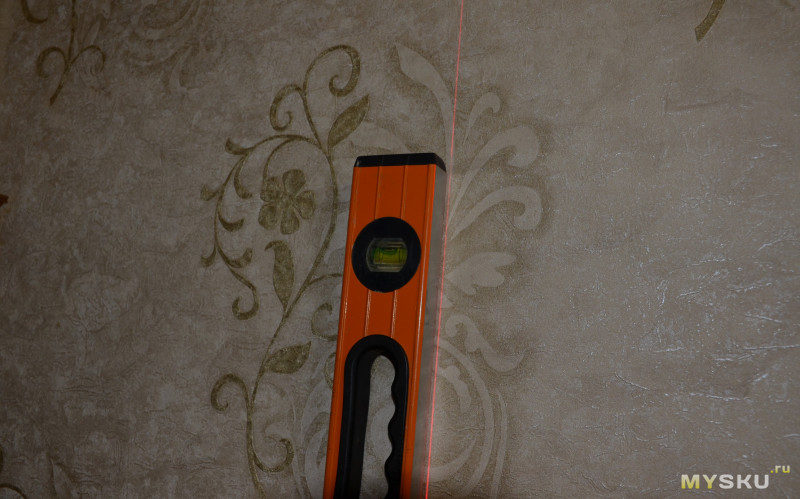

Обычное применение подобного — в качестве вспомогательного инструмента для контроля вертикальных и горизонтальных линий, а также пересечений (например, укладка плитки).

Характеристики: Модель: 2-Line Cross Laser Level Схема проецирования: 2 lines (1V, 1H) Точность по вертикали: ±0.5mm/1m Точность по горизонтали: ±0.5mm/1m Ширина проецируемой линии на расстоянии 5м: ≤2mm Источник лазерного излучения: 5mw Semiconductor Laser Biode Уровень опасности: Laser Safety Class Ⅱ Длина волны: 650nm Питание: 2 * 1.5V AA Battery (нет в комплекте) Рабочие температуры: -10 to 50 ℃ Угол провецирования: 110° Самовыравнивание в диапазоне. ±4° Время самовыравнивания: ＜5s Дистанция проецирования: до 10 м Размеры устройства: 170 х 100 х 97 мм Масса устройства: 357 г Размеры упаковки: 18 х 10.5 х 10.5 см Масса упаковки 418 г

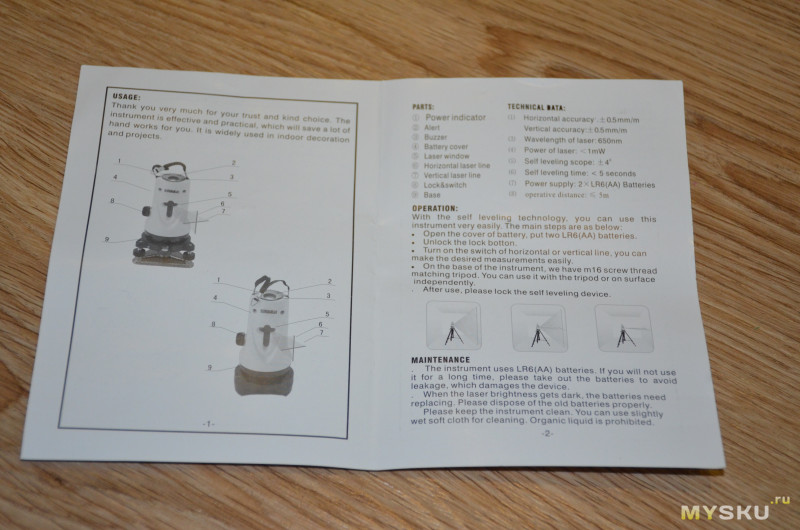

Комплект поставки: 1 * 2-Line Cross Laser Level 1 * Use Manual (English)

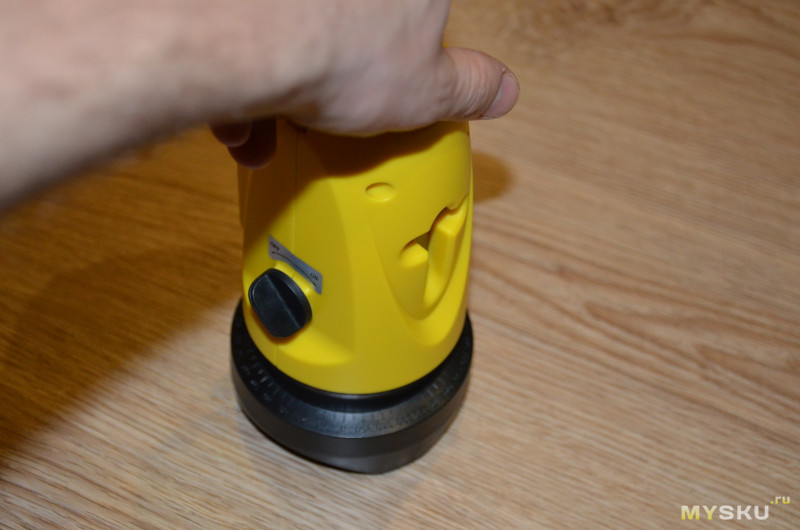

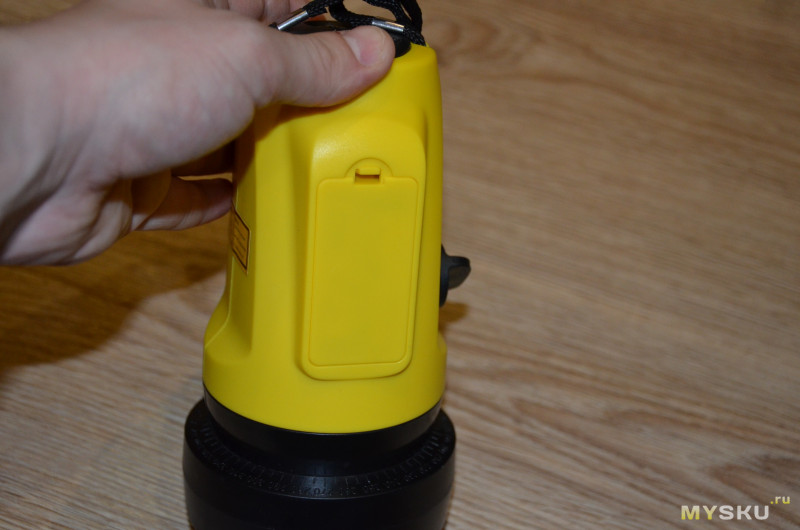

В полученном пакете была простая картонная коробка без опознавательных знаков. Масса чуть менее 0,5 кг «Комплект»: лазерный нивелир и вкладыш с инструкцией Инструкция Подвес — можно цеплять за крючок Пищалка «Алярма» Индикация питания Батарейный отсек (2хАА), в комплекте нет батареек Установил свои))) Выключатель-фиксатор обеспечивает удержание маятника механизма выравнивания при транспортировке. Включаем, проверяем работу Если имеется отклонение в пределах больше, чем дозволено, загорается индикация и пищит пищалка)))) Весьма противно Ну линии видны, уже неплохо Окошко с лазером. В глаза не направляйте. В подошве есть резьба для установки на геодезический штатив. Если что — это дюймовая на 5/8". Также, конструкция поворотная, на подошве есть шкала 360°. Очень удобно — один раз выставил и проецируешь с поворотом

Разборка лазерного нивелира. Выкручиваем 3 винта в подошве Снимаем стопорное кольцо на оси Появляется доступ к корпусным винтам В нижней части установлены сильные (редкоземельные) магниты для механизма самовыравнивания Видно маятник с установленными диодами Снимаю фиксатор. Маятник отклоняется Откручиваю еще два винта на корпусе и разбираю все. Нутрянка. Питание диодов подходит сзади на двух тончайших проводках-волосках. Реализован двухосевой карданный подвес на подшипниках. Маленькая пружинка справа в кольце — датчик отклонения («Алярма») Подшипники. И с другой стороны Маятник Стопор маятника Два диода на маятнике. Нижний — горизонт, верхний — вертикаль. Плюс еще один большой подшипник. Механизм фиксатора.

Собираем обратно.

Гифка с поворотом корпуса

Небольшая проверка. На картинке две фотографии — навел на угол в комнате, и чуть сдвинул — для того, чтобы была видна вертикальная линия относительно угла. Проецирование на стену При свете бледновато выглядит, но видно. Толщина линии при установке нивелира на расстоянии 6 метров — около 2-3 мм.

Проверяю вертикаль — отлично неплохо)))) Линия и уровень совпадают С вертикалью чуть чуть похуже (уходит на 1 мм)

Данный нивелир не заменит полностью строительный уровень или водный уровень, но будет отличным дополнением к указанным, так как обеспечивает проецирование линий в двух плоскостях, а также автоматическое выравнивание относительно земли. Рекомендую либо контролировать результат проецирования обычным строительным уровнем или отвесом, либо сначала отбивать уровень вручную (хотя бы 2-3 точки), а затем наводить на эти точки проецируемые линии. Данный способ позволяет обеспечить требуемую точность при проводимых работах, и полностью не надеяться на качество изготовления недорогих нивелиров.

При покупке данного лазерного нивелира рекомендую использовать купон LVL360, а также можно применить поинты. Цена с купоном: $20.99

Спасибо за просмотр!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

принцип работы, как настроить, отрегулировать на точность, ремонт своими руками + видео

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

проецирование лазерной линии или точки должно происходить без препятствий. Луч не должен прерываться;
прочитайте в инструкции информацию о максимальном расстоянии от нивелира до объекта. Превышать его не рекомендуется без специального приёмника. С уменьшением расстояния снижается погрешность разметки;
Приёмник нужен для увеличения дальности действия нивелира
располагайте прибор на ровной поверхности или закрепляйте на держателе, например, на штативе. Не допускайте дрожаний и перемещений устройства;
до начала работы выровняйте прибор по горизонту;
если рядом находятся люди, предупредите их о предстоящей работе. Животных изолируйте от места разметки. Нельзя допускать, чтобы лазерный луч попадал в глаза. Это может привести к травме.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

Установите прибор на ровной плоскости или закрепите на штативе.
Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.
Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

Включите прибор. Красная линия покажет нулевой уровень будущего пола.

Нулевой уровень отмечают маркером
Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

Лазерный луч строит линию по периметру
Установите лаги по лазерным линиям.

Лаги установлены по красной линии
После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

Метка для проверки уровня установки лаг
Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Проверка уровня установленных лаг

Видео: Установка лаг для пола с помощью лазерного нивелира

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
Проверка ровности стен
укладка плитки. Делается аналогично работам на полу;
Укладка плитки на стенах
построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
Наклонные линии нивелиром
расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
Расклейка декоративных бордюров на стенах
установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
Установка техники с помощью нивелира
перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
Применение нивелира для монтажа перегородок
использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.
Использование нивелира для измерения расстояний

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.
Проверка точности горизонтального луча

Проверка точности вертикального луча

Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.
Отвес вдоль стены
Установите нивелир и направьте вертикальный луч в точку закрепления отвеса.
Совмещение вертикального луча с отвесом
Замерьте погрешность между лучом и отвесом в самой нижней точке.

Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.
Разобранный нивелир
Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.
Проводки нивелира очень тонкие
При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.
Смещение всех плоскостей влево
При смещении вправо вращайте винт против часовой стрелки.
Регулировочный винт
Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.
Горизонтальная линия сдвинута
Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.
Шестигранники и отверстия для регулировки
Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.
Дуга вместо линии
При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.
Регулировочные винтики при образовании дуги
При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Наталья. В копирайтинге впервые. Оцените статью: Поделитесь с друзьями!

postroika.biz

Лабы по ФОИ - Изучение работы электронного осциллографа (21)

Изучение работы электронного осциллографа

Приборы и принадлежности: электронный осциллограф, генератор звуковых частот, регулятор напряжения, вольтметр

цель работы; измеренир параметров электрических сигналов с помощью электронного осциллографа

Электронный осциллограф предназначен для наблюдения функциональной зависимости величин, преобразованных в электрический сигнал. Наиболее часто осциллографы используются для изучения временной зависимости переменных величин.

Структурная схема осциллографа изображена на рис. 21.1. Основными частями осциллографа являются электронно-лучевая трубка (ЭЛТ) 1,генератор развертки2,блок синхронизации3,усилитель вертикального4 и горизонтального5 каналов отклонения, блок питания6.

Электронно-лучевая трубка является основной частью осциллографа. Она представляет собой стеклянный баллон, из которого откачан воздух, с находящимися внутри электродами. С одного конца стеклянный баллон имеет расширение, на торцовую часть которого (экран) нанесен слой вещества, светящегося под ударами электронов. На рис. 21.2 показано схематическое изображение ЭЛТ с электростатическим отклонением луча.

Катод (К) ЭЛТ аналогичен катоду радиолампы и имеет такое же назначение — испускать электроны. Подогревный катод имеет форму цилиндра, внутри которого находится нить накала (НН). Около катода расположен управляющий электрод (УЭ) тоже цилиндрической формы (по назначению он аналогичен сетке триода). Этот электрод называется модулятором или сеткой. На него подастся отрицательное относительно катода напряжение в несколько десятков вольт. Изменяя напряжение, поданное на модулятор, можно регулировать количество электронов, выходящих из модулятора и, таким образом, управлять яркостью изображения. Далее расположены два анодаA1и А2, выполненные в виде полых металлических цилиндров. Диаметр первого анода меньше диаметра второго Они имеют высокий положительный потенциал относительно катода: первый анод — порядка нескольких сотен, а второй—нескольких тысяч вольт. Так как потенциал второго анода выше потенциала первого, то напряженность электрического поля между ними направлена от второго анода к первому. Под действием этого поля электроны ускоряются, а также фокусируются в точке, лежащей на оси трубки. Меняя напряжение на первом аноде, можно изменять напряженность электрического поля между анодами и тем самым перемещать точку фокуса вдоль оси, добиваясь ее совмещения с поверхностью экрана

Вся система, состоящая из катода, управляющего электрода и двух анодов, создает узкий направленный поток электронов — электронный луч. На пути электронного луча стоят две пары взаимно перпендикулярных пластин Пхи Пу, называемых отклоняющими. Если между этими пластинами нет электрического поля, то они не влияют на электронный луч. Если же на какую-либо пару пластин подано напряжение» то между пластинами образуется электрическое поле, которое отклоняет электронный луч. Чем выше разность потенциалов между пластинами, тем сильнее отклоняется в их поле электронный луч, а следовательно, и светящееся пятно на экране осциллографа. Пластины Пуотклоняют луч в вертикальной плоскости и называются вертикально отклоняющими пластинами. Пластины Пх отклоняют луч в горизонтальной плоскости и называются горизонтально отклоняющими пластинами. Электроны, попавшие на экран, необходимо отвести, чтобы экран не получил отрицательный потенциал, тормозящий полет последующих электронов. Для этого на внутреннюю часть боковой поверхности трубки наносится проводящий графитовый слой (ГС), имеющий небольшой положительный потенциал относительно экрана.

Если при отсутствии напряжения на горизонтально отклоняющих пластинах на вертикально отклоняющие пластины подать переменное напряжение, например синусоидальное, то на экране возникнет вертикальный прямая, так как электронный луч будет отклоняться все время в сторону положительно заряженной пластины, а заряд на пластинах будет изменяться с частотой поданных колебаний. На экране получится изображение синусоиды или другого периодического сигнала, если луч кроме колебательного движения вдоль вертикальной оси совершает еще равномерное движение вдоль горизонтальной оси. Это происходит в том случае, когда на горизонтально отклоняющие пластины подается разность потенциалов, линейно за висящая от времени. Для получения устойчивой картины на экране осциллографа необходимо, чтобы электронный луч, пройдя по горизонтали путь от одного края экрана до другого и быстро возвращаясь в первоначальное положение, повторял свою траекторию на экране. Такому условию удовлетворяет пилообразное напряжение (рис. 21.3), которое подается на горизонтально отклоняющие пластины от генератора развертки

Для получения на экране ЭЛТ устойчивого изображения необходимо, чтобы электронный луч начинал свое повторное движение в одной и той же фазе. Это может быть только в том случае, если период пилообразных колебаний равен или кратен периоду исследуемых колебаний- Процесс согласования фаз называется синхронизацией развертки и осуществляется с помощью блока синхронизации.

Усилители горизонтального и вертикального каналов отклонения позволяют изменять напряжение, подаваемое на горизонтальные и вертикальные пластины ЭЛТ, при этом изображение на экране растягивается или сжимается по соответствующему направлений.

Блок питания обеспечивает подачу необходимых напряжений на ЭЛТ, усилители, генератор развертки и другие узлы осциллографа.

С помощью электронного осциллографа можно измерить амплитуду исследуемого напряжения. Для этого необходимо знать чувствительность осциллографа (отклонение светового пятна при изменении напряжения па отклоняющих пластинах на 1 В) Так как имеются две независимые отклоняющие системы: по горизонтальной оси .и по вертикальной оси,—то соответственно можно указать и две чувствительностии:

(21.1)

Для измерения амплитуды напряжения в некоторых типах осциллографов канал вертикального отклонения нужно калибровать, используя эталонный сигнал. В этом случае около ручек регулировки усиления вертикального канала на лицевой панели осциллографа указываются (В/см) значения величины, обратной чувствительности, соответствующие каждому положений ручки.

Используя осциллограф, можно также определить частоту исследуемого сигнала. Для этого усиление по горизонтали калибруется в масштабе времени. Ручка регулировки длительности развертки градуирована в мкс/см. Установив фиксированную длительность развертки и измерив на экране расстояниепо горизонтали между соседними точками, находящимися в одинаковых фазах, можно определить периоди частотуисследуемого сигнала:

(21.2)

Частоту сигнала можно найти и другим способом. Для этого на пластины подают напряжение известной частоты (обычно 50 Гц) от сети, а на пластины —напряжение неизвестной частоты. Генератор развертки при этом не используется. В данном случае электронный луч участвует в двух взаимно перпендикулярных колебательных движениях.

При сложении двух синусоидальных колебаний, совершающихся во взаимно перпендикулярных направлениях по осям и,получаются фигуры, форма которых зависит от соотношения частот, фаз и амплитуд суммируемых колебаний На рис. 21.4, 21.5 изображены фигуры Лиссажу, получающиеся при различных соотношениях частот и фаз. По форме фигуры можно судить о частоте исследуемого сигнала.

Описание установки

Экспериментальная установка состоит из электронного осциллографа, регулятора напряжения и генератора звуковой частоты. Регулятор напряжения позволяет плавно изменить напряжение подаваемого на осциллограф сигнала частотой 50 Гц. Напряжение измеряется вольтметром. Сигнал переменной частоты подается на осциллограф от звукового генератора.

Порядок выполнения работы

Определение чувствительности осциллографа:
1. включите осциллограф в сеть и дайте ему прогреться в течение 2—3мин;
2. подайте на вход осциллографа напряжениес регулятора напряжения, развертку по оси отключите;
3. установите длину вертикального отрезка па экране осциллографа, равную ;
4. вычислите амплитудное значение напряжения:
5. рассчитайте чувствительность осциллографа;
6. определите чувствительность осциллографа при двух других значениях подаваемого напряжения и вычислите
7. результаты измерений и вычислений занесите в табл. 21.1.
Определение амплитудного значения напряжения:
1. не меняя положении ручек регулировки усиления канала вертикального отклонения, подайте на вход осциллографа сигнал с выхода регулятора напряжения (развертка по осиотключена),
2. измерьте длину получившегося на экране вертикального отрезка;
3. вычислите амплитудное значение напряжения:
Определение частоты сигнала:
1. подайте на вход осциллографа сигнал частотой 50 Гц с регулятора напряжения;
2. на вход осциллографа подайте исследуемый сигнал с генератора звуковой частоты,
3. получите на экране устойчивое изображение фигуры Лиссажу и зарисуйте его;
4. по форме фигуры определите частоту исследуемого сигнала;
5. отключите регулятор напряжения и включите генератор развертки;
6. с помощью ручки регулировки длительности развертки получите на экране устойчивое изображение синусоиды и определите частоту исследуемого сигнала[см (21.2)];
7. проделайте измерения, аналогичные п. а) — f) для сигналов других частот;
8. результаты измерений и вычислений занесите в табл. 21.2.

Таблица 21.1

В	В	мм	мм/В	мм/В

Таблица 21.2

Фигура Лиссажу	Гц	см	мкс/см	Гц

Вопросы и упражнения

Из каких блоков состоит электронный осциллограф?
Опишите устройство электронно-лучевой трубки.
Что называется чувствительностью осциллографа?
Объясните принцип работы генератора пилообразного напряжения.
Что такое синхронизация сигналов, как она осуществляется в осциллографе,
Как осуществляется развертка сигнала во времени на экране электронного осциллографа?
Что такое фигуры Лиссажу и как их получают в данной работе?
Как с помощью осциллографа можно измерить амплитуду и частоту исследуемого сигнала?

studfiles.net

Проверить на точность лазерный уровень в домашних условиях не сложно

Лазерные уровни давно пользуются популярностью у профессиональных строителей. Благодаря постепенно снижающимся ценам на эти полезные приборы, пользоваться ими стали и домашние мастера. Однако строителю без опыта трудно освоить этот достаточно сложный инструмент. Мы поможем разобраться в разнообразии моделей и правилах пользования и регулировки. Области применения:

Выравнивание стен;
Изготовление стяжки пола;
Оклейка обоев;
Укладка плитки;
Монтаж дверных коробок и оконных рам.

Все это можно выполнить с помощью пузырьковых и лазерных уровней, но лазерным прибором эти работы выполняются быстрее и точнее. Прочерченная лазером линия, может быть любой длины, не требует стремянки или помощника для разметки, моментально достает до потолков любой высоты. Стоит включить питание, и координатные линии мгновенно обозначатся на всей площади помещения.

Виды плоскостей, которые может отобразить лазерный уровень

Большинство лазерных уровней могут одновременно рисовать несколько пересекающихся линий, причем угол выбирает пользователь.

Разновидности лазерных уровней

По способу установки:

Ручная регулировка. Такой прибор оснащен обычным пузырьковым уровнем. При помощи специального приспособления – тригеля, устанавливается строго горизонтальное положение основы. После этого можно просто вращать прибор вокруг своей оси – положение луча будет одинаковым;
Самовыравнивание луча. Настройка горизонта в таких приборах происходит автоматически. После чего раздается звуковой сигнал или световая индикация о готовности к работе;

Разумеется, за удобство надо платить. Поэтому уровень с автоматической настройкой стоит дороже.

По принципу формирования луча:

Статические (призменные) построители линий. Луч от лазерного светодиода разворачивается при помощи призмы в линию. Как правило, подобные приборы рисуют две линии – под прямым углом. Они направлены в одну сторону и видны в пределах рабочего сектора прибора. Дальность действия 10-20 метров, поэтому такими устройствами пользуются в помещениях; Главное преимущество призменного уровня – невысокая стоимость. Поэтому такие приборы популярны в бытовом использовании.
Ротационные (многопризменные) построители линий. Линия формируется по всему периметру помещения, сектор охвата – 360 градусов. При помощи такого прибора удобно устанавливать нулевой уровень пола, размечать прокладку электропроводки, и многое другое. Дальность действия луча – до 100 метров, позволяет использовать прибор на открытых стройплощадках, при проектировании земельных участков, строительстве бассейнов. Ротационный лазерный уровень обладает возможностями всех видов лазерных уровней, но его стоимость слишком высока для покупки в качестве домашнего инструмента.
Статические построители точек (осей). Такие приборы не только заменяют обычный отвес, но и отмечают координатные точки напротив друг друга на одном уровне; Сфера применения ограничена невозможностью рисовать линии, но и стоимость таких устройств невысока.

Какие виды планировки или разметки можно производить с помощью лазерных уровней – демонстрирует наше видео.

Помимо высочайшего уровня точности и удобства по сравнению с механическими приспособлениями – лазерные уровни позволяют выполнять работы, недоступные для механических приспособлений.

По способу размещения в месте проведения работ:

Напольное. Уровень, расположенный на полу – удобен при укладке плитки, паркета, ламината или выравнивании пола;
Настенное. Предназначено для планировки стен, в том числе и для разметки под различными углами;
На штативе. Универсальный способ размещения, позволяющий выполнять любую разметку, в том числе рисование плоскостей, взаимно пересекающихся под различными углами.

Как проверить лазерный уровень на точность

Проверку лазерного уровня следует производить каждые 2-3 месяца использования. Можно доверить эту процедуру сервисному центру, отдав некоторую сумму денег. Однако при домашнем использовании вы легко сможете оценить точность прибора самостоятельно.

Для этого необходимо свободное помещение с ровным полом, и расстоянием между стенами порядка 20 метров.

Размещаем инструмент около первой стены, выравниваем его по горизонту и делаем отметку на стене	Разворачиваем его на 180 градусов, делаем отметку на противоположной стене
Затем, не меняя высоты штатива, переносим к противоположной стене и устанавливаем напротив отметки	Разворачиваем на 180 градусов. Отметки на первой стене должны совпадать. Если нет – необходимо произвести регулировку согласно инструкции по настройке прибора

Аналогичным способом проверяем вертикальную юстировку

ВАЖНО! Класс точности профессионального и любительского лазерных уровней могут отличаться в три-пять раз. Соответственно, чем выше точность – тем больше стоимость прибора.

Погрешность измерения растет вместе с расстоянием от прибора до поверхности измерения. Расхождения в 1-2 мм на расстоянии 10 м могут вырасти до 1-2 см на расстоянии 100 м. Если вы не работаете с такими площадями помещений – нет необходимости тратиться на профессиональный прибор.

Подготовка лазерного уровня к работе

Перед использованием прибора следует выполнить следующие подготовительные мероприятия:

Проверьте зарядку аккумуляторов или батареек в приборе. Будет досадно, если в ответственный момент они разрядятся;
Уберите все посторонние предметы на пути лазерного луча. Стремянка, установленная на расстоянии 1 метра от нивелира, даст тень шириной до 2 метров на противоположной стене;
Поверхность, на которой будет установлен прибор, должна быть ровной;
Позаботьтесь о защите органов зрения и предупредите о проведении лазерных измерений, коллег по строительной площадке;
Если линия уровня охватывает весь периметр – прибор должен стоять по центру помещения.

ВАЖНО! Нет необходимости держать прибор постоянно включенным во время работ. Отметьте карандашом или маркером необходимые точки и выключите лазер.

obinstrumente.ru

Ремонт лазерного уровня своими руками: основные виды дефектов

Лазерный строительный уровень, или, как его еще называют, нивелир, используется в сфере строительства и ремонтных работ. Он позволяет точно вымерить горизонталь и вертикаль помещения.

Укладка плитки с помощью лазерного нивелира

Лазерный нивелир — это устройство, которое предназначено для построения различных плоскостей при помощи лазерных лучей.

Это обязательный инструмент в арсенале каждого профессионала. Но, увы, случается необходимость осуществлять ремонт лазерного уровня. И это уже проблема, так как такое устройство имеет достаточно сложную конструкцию, и не всякая поломка может быть урегулирована своими силами.

Для чего нужен лазерный уровень?

Сфера применения такого высокотехнологичного прибора достаточно широка. Его используют:

Схема создания лазерных плоскостей при помощи нивелира.

при разбивочных и монтажных действиях, связанных с контролем и установкой всевозможного оборудования;
для разметки и задания направлений;
для выравнивания потолочных поверхностей и полов;
при заливке цементной стяжки и установке регулируемых полов;
для установки коммуникационных связей, электропроводки и даже мебельных гарнитуров;
при организации перегородок, стен и подвесных потолочных конструкций;
при укладке кафеля;
для постройки лестниц, ступеней и пролетов.

Этим прибором пользуются и в домашнем обиходе.

Такую популярность лазерного уровня можно объяснить следующими причинами:

К числу достоинств лазерного нивелира относится высокая точность и удобство в эксплуатации.

Он дает высокую точность показаний. Если использовать инструмент профессионального класса, то его погрешность в обозначениях вертикали и горизонтали составляет не больше 0,2 мм.
Удобство эксплуатации. В отличие от обыкновенного строительного уровня, модели с самовыравнивающимися системами могут приступать к работе сразу же, как их включили. К тому же оператор всегда видит рабочий луч, а не только его конечную точку, как в случае с оптическими уровнями. Такое удобство способствует и тому, что есть возможность сразу определить рабочий горизонт во всех точках рабочей площадки.
Нет ограничений в измерениях. Обыкновенные инструменты ограничены своими размерами, в то время как лазерный нивелир может задавать луч на любое расстояние, пока не встретит препятствие.
Не зависит от помех. Если работы, к примеру, выполняются на улице, то даже сильный ветер не собьет направление луча.
Если сравнивать лазерный прибор и оптический, то в первом случае с ним справится и один человек, а вот для другого аналога всегда необходимы два рабочих.
Более усовершенствованные модели имеют детекторы. Они помогают быстрее определить нахождение вертикальных и горизонтальных линий.

Такие положительные моменты и всевозможное оснащение дополнительными опциями лазерных нивелиров привели к тому, что современные стройки стали выполняться намного качественнее и быстрее. Но это же играет и отрицательную роль. Теперь ремонт такой техники своими руками стал намного затруднительнее. И поэтому если возникает необходимость в ремонтном вмешательстве, то приходится обращаться к профессионалам.

Вернуться к оглавлению

Основные виды дефектов

Ремонт лазерного нивелира требуется в таких случаях:

Устройство типичного лазерного уровня.

Если во время работы, измеряя горизонтальность помещения, обнаруживается «улыбка» или «грустная гримаса». В данном случае лазерная линия будет иметь форму дуги с поднятыми вверх или вниз концами.
Может и возникать сбой в показаниях вертикального луча, который показывает существенную разницу с истинной вертикалью.
Иногда возникает «клин» в подвесной системе излучателей. На этот дефект указывает тот момент, когда лучи, во время определения положения, застревают.
Из строя вышла плата управления. В устройстве лазерного уровня есть плата со сложными микросхемами, которая имеет к тому же множество элементов. Она имеет большое количество разъемов. Если какая-либо деталь потеряет свою целостность, это уже ведет к неисправности прибора, который потребует ремонта.
Западают или не работают кнопки или переключатели. Такая неисправность может возникать вследствие частого использования лазерного нивелира или же если на них оказывается чрезмерное давление.
Лазерный уровень может перестать работать, если на его корпусе будут трещины или вмятины, если есть механические повреждения на стеклах. Также инструмент не сможет полноценно функционировать при неисправностях органов управления.
Неисправен излучатель. В таком случае лазерный нивелир просто не будет давать луч или же его цвет будет совсем слабым.

Обычно лазерный уровень подлежит ремонту после падений. В таких ситуациях чаще всего из строя выходят подшипники подвесной системы, и тогда лазер начинает показывать неточные данные.

Вернуться к оглавлению

Что нужно сделать для самостоятельной поверки лазерного нивелира?

Для того чтоб выяснить, «врет» ли прибор или все же показывает правильно, необходимо осуществить ряд действий. Для начала лазерный нивелир устанавливается в один из углов комнаты. Далее необходимо, чтоб горизонтальный луч диагонально посмотрел в противоположный угол. При помощи карандаша на траектории луча делают 6 отметок, после чего прибор переставляется в противолежащий угол помещения.

Луч наводится на ближайший угол по отметкам.

Затем производится регулировка высоты с целью сопоставить метки и луч. И теперь лазерный нивелир следует развернуть ровно на 180 градусов и направить луч в противоположный угол. Если края луча и ранее отмеченная разметка совпали, то прибор исправен. А вот если есть разбежности, то тут уже возникает надобность обратиться к специалисту по ремонту.

Вернуться к оглавлению

Можно ли отремонтировать лазерный нивелир своими руками?

Ввиду того, что устройство лазерного нивелира сложное, то для ремонта лучше обращаться в оптико-механические мастерские.

Увы, данная техника настолько сложна по микросхемам, что осуществить самостоятельный ремонт крайне сложно. Необходимо обращаться в оптико-механические мастерские.

Единственное, что можно попробовать исправить своими руками, подправить прицел. Для этого разбирается корпус и находится усик, расположенный на подвижной головке. На металлической платформе есть отверстие, предназначенное под него. Его просто необходимо вернуть на место, так как он отвечает за точность положения головки. Во всех других случаях ремонт сможет осуществить только профессионал.

К тому же чтоб поломки осуществлялись реже, такую технику следует и правильно эксплуатировать. В первую очередь, вне зависимости от выбранной модели, следует всегда знакомиться с руководством по пользованию.

Необходимо также знать, что такой прибор требует питания, которое может быть от аккумуляторов или батареек. Они должны быть заряжены полностью, иначе в самый ответственный момент луч пропадет. Некоторые уровни имеют функцию настройки луча. Это помогает экономить заряд аккумулятора или батарей.

К тому же во многом на сохранность инструмента влияют и условия его эксплуатации. Перед выбором необходимой модели сразу стоит уточнять, насколько инструмент выдерживает погодные условия, ведь не все стройплощадки бывают закрытого типа. Тот же самый фундамент обычно закладывается под открытым небом.

Не все знают и то, что лазерный рабочий луч далеко не полезен для глаз. Поэтому если изначально в комплекте не были предусмотрены защитные очки, то о них следует позаботиться отдельно.

Лазерный нивелир — это достаточно «нежная» техника, поэтому с ней и обращаться стоит должным образом. Ее не стоит перегружать, использовать не по назначению, а также ни в коем случае не ронять.

moiinstrumenty.ru
