Стиральная машина-автомат способна качественно выполнять свои функции только при условии правильной установки. Подключение к электросети является одним из наиболее ответственных этапов установки. Если не подготовить для машины соответствующие электрические коммуникации, то надежность ее эксплуатации уменьшится в десятки раз.

Содержание

• Подключение машины к электросети
• Сечение электрокабеля для стиральной машины
• Прокладка кабеля
• Контроль кабеля
• Заземление стиральной машины
• Защита от перепадов напряжения
• Выводы

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку. Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

• подключать к слабой розетке с ненадежной электропроводкой;
• подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
• подключать к розетке, используя удлинитель.

Сечение электрокабеля для стиральной машины

Специалисты не рекомендуют использовать для подключения электрических приборов большой мощности алюминиевые провода, поэтому для стиральной машины выбираем медный провод с тремя жилами – фаза, ноль и земля. Каждая жила имеет свой цвет оболочки изоляции. У фазной жилы изоляция красного цвета, у нулевой – голубого, а у заземления оболочка двухцветная – желто-зеленая.

Дальше следует определиться с сечением провода. Если воспользоваться мнением авторитетных специалистов, то для подключения стиральной машины лучше всего подходит медный трехжильный провод сечением 2,5 мм с двойной изоляцией. Выбранный провод прокладываем от распределительного щитка до места установки розетки. При этом медный провод ни в коем случае нельзя стыковать с алюминиевым. Из-за такой экономии может пострадать все электрооборудование, запитанное от данной сети, и даже может произойти возгорание проводки.

Прокладка кабеля

Прежде чем прокладывать кабель, надо определиться с наиболее выгодным расположением розетки. Важно учесть не только высоту ее размещения, но и удаление от распределительного щитка. Следует понимать, что чем длиннее расстояние от щитка до розетки, тем больше придется потрудиться над штроблением канала под кабель.

Рекомендации по размещению кухонной техники

Определившись с маршрутом залегания кабеля, отметьте его прямо на стене маркером. Отметить следует и то место, где будет высверливаться отверстие для подрозетника. Если стена сделана из мягкого материала, то штробить ее можно «по старинке» с помощью молотка и зубила. При штроблении стены из армированного бетона не обойтись без перфоратора и болгарки. Перфоратором сверлятся отверстия вдоль будущего канала, которые затем соединяются друг с другом при помощи зубила и молотка. На пути обязательно будет попадаться арматура. Чтобы ее убрать из канала, придется воспользоваться болгаркой.

Электрический кабель начинаем тянуть от щитка к розетке. Прокладываем его вдоль выштробленного канала. Некоторые электрики считают, что кабель можно закладывать непосредственно в выштробленный канал, поскольку у него уже есть изоляция в виде материала стены, но, на мой взгляд, провод лучше дополнительно защитить пластиковым кабель-каналом. Ведь неизвестно, какие ситуации могут возникнуть в будущем, а электрическая сеть прокладывается не на один год.

Дойдя до места установки розетки, приступаем к ее монтажу:

• перфоратором высверливаем отверстие для подрозетника;
• вставляем подрозетник в отверстие и «садим» его на герметик или холодную сварку;
• концы проводов выводим в подрозетник;
• подсоединяем фазовую, нулевую жилу и землю электрокабеля к соответствующим контактам электророзетки;
• закрепляем основу электророзетки в подрозетнике и прикручиваем ее пластиковую часть.

В завершение необходимо подключить электрокабель к соответствующим клеммам на щитке. Голубой провод кабеля подключается к нулевой шине, желто-зеленый провод соединяется с заземляющей шиной, а красный провод подключается к электрофазе через автомат и УЗО (устройство защитного отключения). Такая организация электропитания бытовой техники позволяет не только обесточивать ее при возникновении необходимости, но и предотвращает риск поражения электрическим током в аварийной ситуации.

Чтобы проверить, есть ли электропитание в розетке, можно воспользоваться тестером или, например, настольной лампой. Проконтролировать правильность подключения кабеля можно также с помощью индикаторной отвертки. Если розетка работает нормально, то приводим в порядок стену. Для этого зашпаклевываем канал с проложенным в нем кабелем. Если вы никогда раньше не делали этого и не уверены в своих силах, то лучше пригласите специалиста, который поможет проложить кабель и подключить розетку.

Контроль кабеля

Чтобы эксплуатация стиральной машины не преподносила вам неприятные сюрпризы, следите за тем, чтобы не нагревался шнур, которым она подключается к электросети, а также вилка или розетка.

Нагрев этих элементов может происходить по следующим причинам:

• неправильно выбрано сечение кабеля, используемого для проводки. В итоге кабель плохо выдерживает нагрузку, что способствует нагреву шнура стиральной машины;
• неправильно смонтирована проводка в доме;
• некачественно выполнены соединения проводов;
• использование кабеля низкого качества.

Если греется шнур стиральной машины, желательно сразу устранить неисправность. Для этого следует определить, как происходит нагревание: шнур нагревается полностью или только какой-то его участок. Зачастую греется только вилка. Это происходит из-за слабого контакта между шнуром питания и клеммами розетки.

Еще одной причиной нагрева может быть использование розетки, рассчитанной на небольшую силу тока, например, 10 Ампер. Для нормального функционирования стиральной машины и другого бытового оборудования аналогичной мощности требуется розетка на 16 Ампер. Это касается и самого электрощитка в доме. Нагрев опасен тем, что может привести к расплавлению электророзетки, а это в свою очередь станет причиной короткого замыкания и пожара.

При обнаружении нагрева шнура или вилки следует проверить также крепление шнура к самой стиралке. Иногда бывает, что производитель, желая сэкономить, подсоединяет к машине провод с небольшим сечением (менее 2,5 мм). В таком случае необходимо заменить шнур на новый с подходящим сечением. Необходимо также помнить, что вилка обязательно должна соответствовать розетке. Нельзя советскую вилку вставлять в евро розетку, поскольку из-за слабых контактов внутри розетки обязательно произойдет ее нагрев.

Расходники и аксессуары стиральных машин

Серьезно следует подходить и к выбору удлинителя, а лучше всего вообще от него отказаться. Нагреваться может даже качественная переноска, если она на катушке. Это связано с тем, что смотанный провод нагревается быстрее из-за возникновения индуктивности. Чтобы этого не происходило, катушку при подключении мощного электроприбора разматывают.

Заземление стиральной машины

Заземление корпуса стиральной машины – очень важный вопрос. Важность правильного заземления стиральной машины связана с тем, что человек при прикосновении к ее металлическим элементам, находящимися под электронапряжением, может испытывать неприятные ощущения. Особенно важно это в том случае, когда машина установлена в ванной комнате.

Высокое напряжение в комбинации с повышенной влажностью становится просто опасным для жизни.

Правильное подключение стиральной машины к водоснабжению

Кроме того, при отсутствии заземления резко увеличивается риск выхода из строя управляющей электроники из-за скачков электронапряжения. Следовательно, наличие заземления не только защищает пользователей от поражения электротоком, но и существенно продлевает срок службы любого бытового прибора.

Заземление стиральной машины можно выполнить несколькими способами:

• проведение отдельной линии. Данный способ применим для частного дома. Во дворе в землю вбивается металлическая труба. От нее прокладывается кабель с медным проводом до заземляющего контакта розетки;
• подключение к нулевой фазе. Для этого к электрощитку и к розетке подводится кабель с тремя жилами: фаза, ноль и заземление. Розетка обязательно должна иметь заземляющий контакт. Для такого подключения стиральной машины лучше пригласить электрика, поскольку неподготовленному человеку разобраться в устройстве электрощитка достаточно сложно и потенциально опасно;

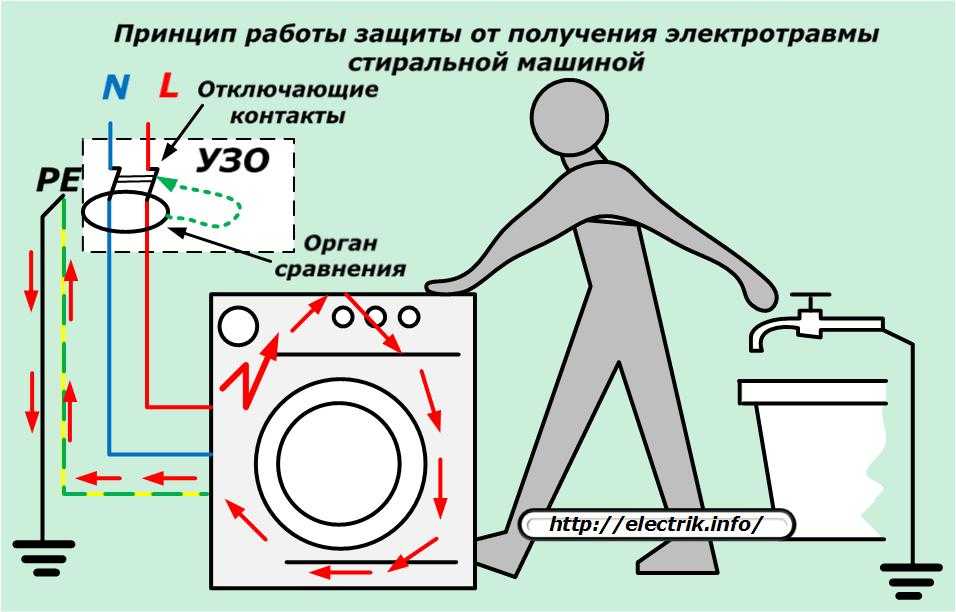

• установка электронного заземления. Данное оборудование представляет собой устройство защитного отключения или отсечки. Оно пропускает через себя и выводит электроток утечки небольшой силы. При увеличении силы тока больше допустимого предела устройство отключает оборудование.

Ни в коем случае нельзя использовать для заземления водопроводные, канализационные или газовые трубы. Во-первых, трубы могут не иметь гарантированной связи с землей из-за применения пластиковых вставок. Во-вторых, при использовании газовых труб сильно увеличивается возможность взрыва газа. В-третьих, в трубе, используемой для заземления, резко увеличивается интенсивность коррозионных процессов. В результате она теряет герметичность, что приводит к вполне понятным последствиям.

При самостоятельном устройстве заземления следует придерживаться следующих правил:

• для заземления использовать только целые провода без скрутки линейной части;
• при невозможности обойтись без скруток их следует выполнять в специальной монтажной коробке. При этом соединения проводов тщательно изолируются;
• розетка обязательно должна быть влагозащищенной и с заземляющим контактом;
• фазовый провод подключается к питающей магистрали только через модуль УЗО и автомат;
• при невозможности организации качественного заземления необходимо отказаться от установки машины в ванной комнате;
• розетку лучше вынести за пределы ванной.

Защита от перепадов напряжения

Скачки напряжения в электросети представляют серьезную угрозу для бытовой техники. В плохих электросетях оно может падать ниже 180 Вольт и повышаться до 250 Вольт, тогда как установленные нормы предусматривают 220 Вольт +/-10%. Многие производители пытаются обезопасить свою технику от непредвиденных скачков электронапряжения, встраивая «защиту» в саму модель.

Умная бытовая техника для кухни

Стиральные машины, например, перестают работать при падении напряжения до 180 Вольт. Но такой защиты иногда бывает недостаточно.

Чтобы надежно защитить стиральную машину от перепадов электронапряжения, стоит установить стабилизатор напряжения. При его выборе следует руководствоваться мощностью машины, рабочим диапазоном входящего и допустимой погрешностью выходящего напряжения. Последние два параметра являются для стиральной машины наиболее критичными, поскольку формируют конечное значение питающего напряжения, от которого в свою очередь зависит функционирование оборудования и вероятность его выхода из строя.

Когда на стиралку поступает слишком низкое напряжение, то ее двигатель испытывает нехватку пусковой мощности, необходимой для выхода на номинальные обороты, поэтому он начинает функционировать в режиме пусковых токов. По обмоткам двигателя в этом случае будет протекать электроток в несколько раз больший по сравнению с его рабочими параметрами. В итоге двигатель потребляет в 5-6 раз больше электроэнергии, чем ему требуется в рабочем режиме. При этом он перегревается, а его изоляция изнашивается. Но главной опасностью является то, что охлаждение привода происходит во время вращения, а если двигатель не сможет раскрутиться и преодолеть пусковой момент на протяжении определенного времени, то он просто выйдет из строя.

Стиральные автоматы с инверторным двигателем

Губительно сказывается на стиральной машине и повышенное напряжение.

При выборе стабилизатора напряжения следует обращать внимание и на такой очень важный параметр, как наличие временной задержки пуска перед повторным включением нагрузки. Это связано с тем, что при отключении электропитания и его последующем возобновлении происходят сильные провалы и всплески напряжения из-за одновременно включения множества электрических приборов. У мощного бытового оборудования переходные процессы при возобновлении электропитания могут протекать не менее трех секунд. Поэтому очень важно отстрочить на данный промежуток времени повторный запуск машины.

Последним, очень важным параметром для стабилизатора является его перегрузочная способность, т. е. величина предельно допустимой перегрузки за определенное время. Стабилизатор с низкой перегрузочной способностью будет постоянно отключать нагрузку при малейшей аварийной ситуации, причиняя вред защищаемому оборудованию, или даже может сгореть сам.

Выводы

Самым правильным решением вопроса надежности подключения стиральной машины к электропитанию является прокладка отдельного кабеля от электрощитка и установка отдельной электророзетки. Кабель должен быть медным, с тремя жилами и двойной изоляцией. На него можно установить отдельный автомат. Для защиты от перепадов напряжения в электросети следует использовать стабилизатор напряжения.

Для безопасного подключения стиральной машины к электросети следует придерживаться следующих правил:

• кабель и розетка должны выдерживать мощность машины. Сечение кабеля выбирают в зависимости от энергопотребления используемой стиральной машины;
• надежную эксплуатацию стиральной машины обеспечивает отдельная электролиния с заземлением и с смонтированным на ней устройством защитного отключения и автовыключателем;
• розетка обязательно должна быть трехпроводной и влагозащищенной;
• весь электромонтаж лучше доверить специалисту, обладающему соответствующими навыками и квалификацией. Во многоквартирном доме перед началом электромонтажных работ следует узнать схему заземления. Использовать для заземления трубы и батареи отопления категорически запрещается.

Вам помогла статья?

Да
Нет

5 раз уже помогла

Рекомендуем статьи по теме

5

1

Замена электрического провода питания в стиральной машине

Без функциональной техники жизнь современного человека была бы не такой комфортной. Стирать одежду и мыть посуду приходилось бы вручную, а для уборки дома использовать веник и швабру с тряпкой. К счастью, мы живем в XXI веке, поэтому в быту нам помогают стиральные, посудомоечные машины и пылесосы. Стиралки обеспечивает деликатный уход за вещами из любых тканей, пользоваться этой техникой могут даже школьники. Однако иногда возникают ситуации, когда стиральная машина нуждается в ремонте или профилактическом обслуживании.

Когда нужна замена электрического провода?

Стиральные машины подключаются к водопроводу, канализации и электричеству (220 В). Не рекомендуется выполнять подключение к электросети через удлинители, для машинки лучше выделить отдельную розетку с автоматическим выключателем на щитке. Видимые повреждения сетевого шнура и вилки (перегибы, нарушение изоляции, оплавленные места) являются достаточным основанием для замены провода. Пользоваться техникой с такой проводкой небезопасно, ведь может случиться короткое замыкание и даже возгорание. Кабель мог быть с браком изначально или же повредиться в процессе перевозки, установки и эксплуатации стиральной машины. Итог во всех случаях один: неисправная деталь подлежит замене.

Не стоит пытаться восстановить целостность перебитого шнура питания, поскольку велик риск, что он все равно будет выдавать нестабильное напряжение. Бывают ситуации, когда даже исправный электрический провод необходимо поменять. Например, когда длины заводского кабеля оказалось недостаточно. Включенная стиральная машина потребляет около 2кВт мощности, поэтому подключать к розетке ее нужно напрямую.

Выполняем замену шнура питания

Если вы решили действовать самостоятельно, кроме нового электропровода вам потребуются инструменты: отвертка, изоляционная лента и нож. Перед началом ремонта нужно вытащить старый шнур из розетки и перекрыть подачу воды. В зависимости от модели стиральной машины, провод питания может заходить в корпус сзади или снизу. При помощи отвертки снимаем крышку и находим фильтр помех, куда и подключается кабель. Если нужно положить стиралку набок, наклонять ее следует только в ту сторону, где находится лоток для порошка.

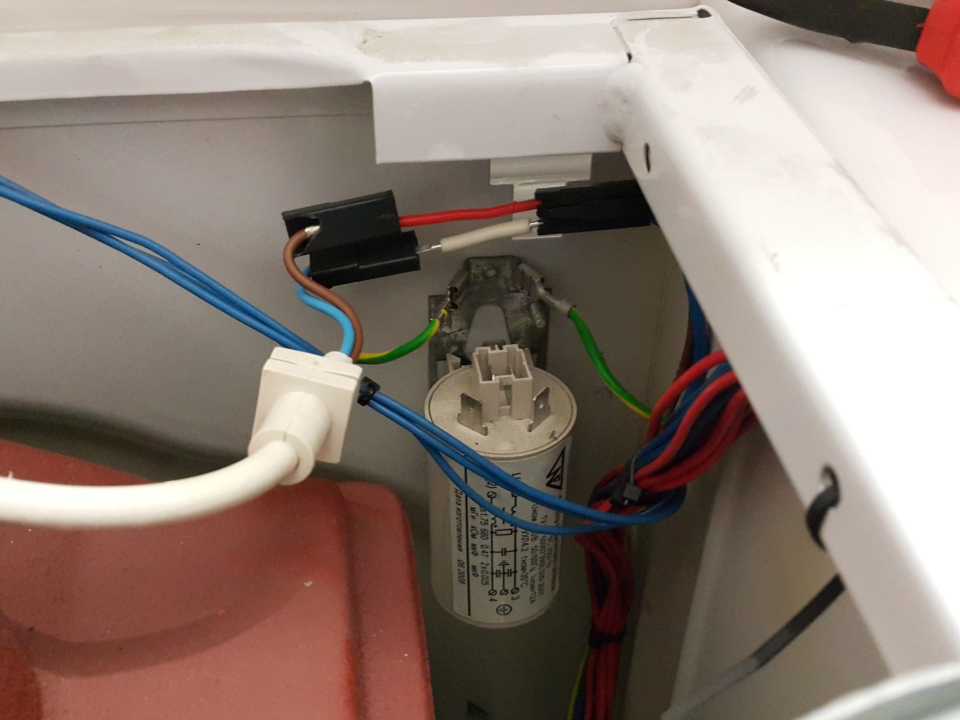

Чаще всего потребуется частичная разборка сетевого фильтра и отсоединение его от корпуса. Когда вы привели фильтр в удобное положение, нужно снять защитную накладку и отсоединить контакты поврежденного шнура, разжав клеммы. Подключение нового электропровода выполняем в обратной последовательности. Предварительно стоит запомнить или сфотографировать схему подключения проводки.
