Макетные беспаечные платы: Беспаечная макетная плата.

Беспаечная макетная плата.

Для налаживания и тестирования самодельных электронных устройств радиолюбители используют так называемые макетные платы. Применение макетной платы позволяет проверить, наладить и протестировать схему ещё до того, как устройство будет собрано на готовой печатной плате.

Это позволяет избежать ошибок при конструировании, а также быстро внести изменения в разрабатываемую схему и тут же проверить результат. Понятно, что макетная плата, безусловно, экономит кучу времени и является очень полезной в мастерской радиолюбителя.

Прогресс и развитие электроники также затронул и макетные платы. В настоящее время можно без особых проблем приобрести беспаечную макетную плату. В чём плюсы такой беспаечной макетной платы? Самый важный плюс беспаечной монтажной платы – это отсутствие процесса пайки при макетировании схемы. Это обстоятельство значительно сокращает процесс макетирования и отладки устройств. Собрать схему на беспаечной монтажной плате можно буквально за пару минут!

Как устроена беспаечная макетная плата?

Беспаечная макетная плата состоит из пластмассового основания в котором имеется набор токопроводящих контактных разъёмов. Этих контактных разъёмов очень много. В зависимости от конструкции макетной платы контактные разъёмы объединяются в строки, например, по 5 штук. В результате образуется пятиконтактный разъём. Каждый из разъёмов позволяет подключать к нему выводы электронных компонентов или токопроводящих проводников диаметром, как правило, не более 0,7 мм.

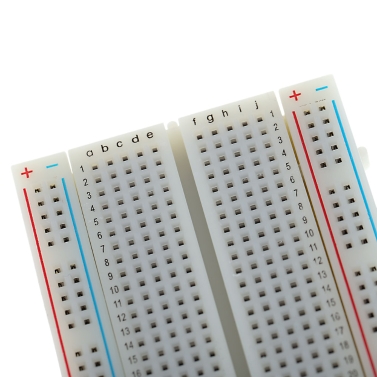

Но, как говориться, лучше один раз увидеть, чем сто раз услышать. Вот так выглядит беспаечная макетная плата EIC-402 для монтажа без пайки на 840 точек. Таким образом, данная макетная плата содержит 840 контактных разъёмов!

Основа макетной платы – ABS пластик. Контактные разъёмы выполнены из фосфористой бронзы и покрыты никелем. Благодаря этому, контактные разъёмы (точки) рассчитаны на 50 000 циклов подключения/отключения. Контактные разъёмы позволяют подключать выводы радиодеталей и проводники диаметром от 0,4 до 0,7 мм.

А вот так выглядит отладочная плата для микроконтроллеров серии Pic, собранная на беспаечной макетной плате.

Как видим, беспаечная макетная плата позволяет устанавливать резисторы, конденсаторы, микросхемы, светодиоды и индикаторы. Невероятно просто и удобно.

С помощью беспаечной макетной платы изучение электроники превращается в увлекательный процесс. Принципиальные схемы собираются на макетке без лишнего труда. Всё настолько просто, как если бы вы играли с конструктором LEGO.

В зависимости от «крутизны» беспаечной макетной платы она может комплектоваться набором соединительных проводников (проводов-джамперов), дополнительных разъёмов и пр. Несмотря на все «плюшки» основным показателем качества беспаечной макетной платы всё же является качество контактных разъёмов и их количество. Тут всё понятно, чем больше контактных точек (разъёмов), тем более сложную схему можно смонтировать на такой плате. Качество разъёмов также важно, ведь от частого использования разъёмы могут потерять свои упругие свойства, а это в будущем приведёт к плохому качеству контакта.

Советы по использованию беспаечных макетных плат.

• Поскольку разъёмы макетной платы позволяют подключать проводники диаметром не более 0,4-0,7 мм, то попытки «затолкнуть» толстые выводы деталей могут привести лишь к порче контакта. В таком случае к выводам радиоэлементов, имеющим достаточно большой диаметр, например, как у мощных диодов, лучше припаять или намотать провод меньшего диаметра и уже тогда подключать элемент к макетной плате.

• Если планируется макетирование достаточно сложной схемы с большим количеством элементов, то площади беспаечной макетной платы может и не хватить. В таком случае схему лучше разделить на блоки, каждый из которых нужно собрать на отдельной макетной плате и затем соединить блоки в единое устройство с помощью соединительных проводников. Понятно, что в таком случае понадобится дополнительная макетная плата.

• Как правило, макетная плата с набором соединительных проводников разной длины (проводов-джамперов) стоит дороже обычных беспаечных плат, которые такими проводниками не комплектуются. Но это не беда. В качестве соединительных проводников можно использовать и обычный провод в изоляции.

  Например, прекрасно подходит для таких целей весьма распространённый и доступный по цене провод КСВВ 4х0,4, который используется для монтажа охранно-пожарной сигнализации. Этот провод имеет 4 жилы, каждая из которых покрыта изоляцией. Диаметр самой медной жилы без учёта изоляции составляет 0,4 мм. Изоляция с такого провода легко снимается кусачками, а медный провод не покрыт лаковым покрытием.

  Из одного метра такого кабеля можно наделать целую уйму соединительных проводников разной длины. Кстати, на фотографиях макетной платы, показанных выше, для соединения радиодеталей использовался как раз провод КСВВ.

• Макетную плату следует оберегать от пыли. Если макетка долгое время не используется, то на её поверхности оседает пыль, которая забивает контактные разъёмы. В дальнейшем это приведёт к плохому контакту и макетку придётся чистить.

• Беспаечные макетные платы не предназначены для работы с напряжением 220 вольт! Также стоит понимать, что макетирование и проверка работы сильноточных схем на беспаечной макетной плате может привести к перегреву контактных разъёмов.

Экранирование макетной платы.

Обилие соединительных проводников и сама конструкция макетной платы при работе собранного устройства провоцирует так называемые «паразитные связи». По-простому их называют «наводками» или помехами. Эти помехи отрицательно влияют на работу схемы, собранной на макетке. Чтобы избежать этого общий провод (GND) схемы электрически соединяют с металлической подложкой. Сама подложка закрепляется на нижней части беспаечной макетной платы. Кстати, в упаковке вместе с беспаечной макетной платой EIC-402 имелась и металлическая пластина. На вид она выполнена то ли из алюминия, то ли из дюраля.

Подготовка беспаечной макетной платы перед работой.

Перед тем, как начать макетировать схему на новой беспаечной макетной плате не лишним будет «прозвонить» контактные разъёмы мультиметром. Это нужно для того, чтобы узнать, какие точки-разъёмы соединены между собой.

Дело в том, что точки (разъёмы) на макетной плате соединены на макетной плате особым образом. Так, например, беспаечная макетная плата EIC-402 имеет 4 независимые контактные зоны. Две по краям – это шины питания (плюсовая «+» и минусовая «-»), они маркированы красной и синей линией вдоль контактных точек. Все точки шины электрически соединены между собой и, по сути представляют собой один проводник но с кучей точек-разъёмов.

Центральная область разделена на две части. Посередине эти две части разделяет своеобразная канавка. В каждой части 64 строки по 5 точек-разъёмов в каждой. Эти 5 точек-разъёмов в строке электрически соединены между собой.

Таким образом, если установить, например, микросхему в корпусе DIP-8 или DIP-18 по центру макетной платы, то к каждому её выводу можно подключить либо 4 вывода радиоэлементов, либо 4 соединительных проводника-джампера.

Также для подключения останутся доступны шины питания с обеих сторон макетной платы. Объяснить это на словах достаточно сложно. Конечно, лучше увидеть это вживую и вдоволь наиграться с беспаечной макетной платой. Вот такую схему я собрал на беспаечной плате. Это простейшая отладочная макетная плата для микроконтроллеров серии PIC. На ней установлен микроконтроллер PIC16F84 и элементы обвязки: индикатор, кнопки, зуммер…

Макетную плату для монтажа без пайки удобно использовать для быстрой сборки измерительных схем, например, для проверки ИК-приёмника.

Такие платы можно приобрести не только на радиорынках, но и купить в интернете.

Дешёвые беспаечные макетные платы можно приобрести на AliExpress.com. О том, как покупать радиодетали и наборы на AliExpress, я рассказывал тут.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Милли, микро, нано, пико… или сокращённая запись численных величин.

• Проверка диода цифровым мультиметром.

Макетная плата без пайки — breadboard

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

На этом уроке мы познакомимся с так называемыми беспаечными макетными платами, на которых можно собирать очень сложные схемы, не прибегая к помощи паяльника.

1. Устройство беспаечной макетной платы

Ниже изображена типичная макетная плата, на которой с помощью проводов-перемычек собираются схемы.

Плата представляет с собой пластиковую доску, усеянную отверстиями. В эти отверстия можно втыкать провода-перемычки, микросхемы, резисторы, светодиоды, кнопки и прочие элементы с тонкими острыми металлическими выводами. Расстояние между отверстиями — 2.54 мм. Это стандартное расстояние, так что многие электронные компоненты отлично вставляются в эту плату.

Самое главное в такой макетной плате — скрытые соединения между отверстиями. Схема этих соединений изображена на картинке.

Проводники, размещенные ближе к середине платы, соединяются в вертикальном направлении. По краям платы идут горизонтальные длинные проводники, которые чаще называют шиной питания.

Как пользоваться беспаечной макетной платой? Рассмотрим несколько примеров.

2. Электрическая цепь

Предположим у нас есть один резистор, один светодиод и батарея «крона». Соединим их в цепь с помощью макетной платы.

Сначала ставим светодиод.

Затем ставим резистор таким образом, чтобы одна из его ног был под, либо над анодом светодиода (анод — это положительный вывод, он длиннее, чем катод). Используем резистор номиналом 1 кОм.

Зеленым цветом подсвечиваются скрытые проводники.

Теперь соединяем всё с батареей. Положительный контакт батареи подключаем ко второй ноге резистора, а отрицательный — к катоду светодиода (короткая нога).

Цепь замыкается и светодиод мгновенно вспыхивает!

3. Кнопка

Добавим в цепь тактовую кнопку.

Теперь чтобы замкнуть цепь необходимо нажать кнопку. Жмем кнопку — светодиод зажигается!

4. Шина питания

Для этого задания нам понадобятся дополнительные провода-перемычки. Это такие проводки, в обоих концов которых находится штырёк.

Воспользуемся двумя верхними горизонтальными линиями, чтобы подать питание сразу на три светодиода.

На заметку. Принято красной линией обозначать положительный контакт элемента питания, в синей — отрицательный.

Вставим кнопку в разрыв отрицательной линии питания.

Жмем кнопку — все три светодиода одновременно зажигаются.

К размышлению

Вот и всё! Беспаечная макетная плата — очень удобная штука для создания макетов. Однако, стоит опасаться делать на такой плате более или менее серьезные устройства, даже если это школьный проект.

Дело в том, что соединения на беспаечной плате получаются весьма и весьма ненадежными: провода-перемычки могут легко выпасть из своих гнезд, а контакты со временем окисляются. К тому же надо помнить, что любой разъем — это конденсатор, и чем их больше на плате, тем менее предсказуемым будет результат. Так что сразу после освоения беспаечных макетных плат, нужно непременно научиться пользоваться паяльником!

Pololu — макетные платы без пайки

Сравните все товары в этой категории

Товары в категории «Макетные платы без пайки»

Эта макетная плата состоит из двух 830-точечных макетных плат на стальном основании 8,5 x 5,25 дюймов. Три обвязки позволяют быстро подключать и отключать питание.

Эта макетная плата без пайки размером 6,5 x 2,125 дюйма имеет четыре линии шины, каждая из которых проходит по всей длине платы, и 63 ряда контактов, чего достаточно для девяти 14-контактных DIP-ИС или семи 16-контактных DIP-ИС. Ряды и столбцы связующих точек удобно помечены, и для более крупных проектов можно подключить несколько блоков.

Эта макетная плата размером 3,2″ × 2,1″ имеет четыре линии шины по всей длине платы и 30 рядов контактов, чего достаточно для установки до четырех 14-контактных DIP-ИС или трех 16-контактных DIP-ИС. Ряды и столбцы связующих точек удобно помечены, и для более крупных проектов можно подключить несколько блоков. Плата имеет клейкую подложку и восемь монтажных отверстий, что обеспечивает множество вариантов ее крепления к вашему проекту.

Доступна улучшенная альтернатива! Мы рекомендуем наш более новый 400-точечная макетная плата с монтажными отверстиями поверх этого продукта.

Эта макетная плата без пайки размером 3,2 x 2,1 дюйма имеет четыре линии шины по всей длине платы и 30 рядов контактов, чего достаточно для установки до четырех 14-контактных DIP-ИС или трех 16-контактных DIP-ИС. Ряды и столбцы связующих точек удобно помечены, и для более крупных проектов можно подключить несколько блоков.

Эта макетная плата без пайки размером 3,25 x 1,75 дюйма имеет две линии шины по всей длине платы и 23 ряда контактов, чего достаточно для установки до трех 14-контактных микросхем DIP или двух 16-контактных микросхем DIP. Хотя на картинках это плохо видно, строки и столбцы удобно пронумерованы. Плата имеет клейкую подложку и четыре монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов.

На этой непаянной макетной плате размером 47 × 35 мм (1,84 × 1,37 дюйма) имеется 17 рядов соединительных точек, что достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на рисунках это трудно увидеть, ряды и столбцы имеют удобную маркировку. Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Это традиционная макетная плата белого цвета ; также доступны другие цвета.

Размер 47 × 35 мм Макетная плата без пайки размером 1,84 × 1,37 дюйма имеет 17 рядов соединительных точек, чего достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на картинках это плохо видно, строки и столбцы удобно пронумерованы. Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Это макетная плата красный и добавит красок вашему проекту; другие цвета также доступны.

На этой непаянной макетной плате размером 47 × 35 мм (1,84 × 1,37 дюйма) имеется 17 рядов соединительных точек, что достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на рисунках трудно разглядеть ряды и столбцы имеют удобную маркировку.Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов.Этот макет черный , также доступны другие цвета.

На этой непаянной макетной плате размером 47 × 35 мм (1,84 × 1,37 дюйма) имеется 17 рядов соединительных точек, что достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на рисунках это трудно увидеть, ряды и столбцы имеют удобную маркировку. Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Эта макетная плата синего цвета добавит ярких красок вашему проекту; доступны и другие цвета.

На этой непаянной макетной плате размером 47 × 35 мм (1,84 × 1,37 дюйма) имеется 17 рядов соединительных точек, что достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на картинках это плохо видно, строки и столбцы удобно пронумерованы. Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Это макетная плата зеленый и добавит красок вашему проекту; другие цвета также доступны.

На этой непаянной макетной плате размером 47 × 35 мм (1,84 × 1,37 дюйма) имеется 17 рядов соединительных точек, что достаточно для двух 14- или 16-контактных DIP-микросхем. Хотя на рисунках трудно разглядеть ряды и столбцы имеют удобную маркировку.Плата имеет клейкую подложку и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов.Этот макет оранжевый ; также доступны другие цвета.

Что такое макетная плата без пайки? [Analog Devices Wiki]

Эта версия (18 апреля 2019 г., 21:15) была одобрена Дугом Мерсером. Доступна ранее утвержденная версия (12 апреля 2017 г., 12:32).

Содержание

• Что такое беспаечная макетная плата?

  • Цель:

  • Советы по макетированию:

  • Использование макетных плат с модулем ADALM2000:

    • Дополнительные сведения о создании усовершенствованных макетных плат см. :

Цель:

Цель этого упражнения — познакомить читателя с беспаечными макетными платами.

Макетная плата используется для быстрого создания и тестирования схем перед окончательной доработкой любого проекта схемы. На макетной плате имеется множество отверстий, в которые можно вставить такие компоненты схемы, как микросхемы и резисторы. Отверстия чаще всего располагаются на расстоянии 0,1 дюйма друг от друга для размещения стандартных DIP-компонентов. Ниже показан типичный макет с верхней и нижней шинами распределения питания:

Рис. 1 Макетная плата без пайки

На макетной плате есть полоски металлических гнезд, которые проходят под платой, желтые прямоугольники на рис. 2, и соединяют группы из пяти отверстий на плате. Металлические полосы расположены, как показано ниже. Обратите внимание, что верхний и нижний ряды отверстий соединены горизонтально, а отверстия в центральной секции соединены вертикально.

Рис. 2 Расположение внутренних соединений

Для использования макетной платы выводы компонентов вставляются в отверстия. Каждый набор отверстий, соединенных металлической полосой внизу, образует узел. Узел — это точка в цепи, в которой соединены два или более компонента. Соединения между различными компонентами осуществляются путем вставки их выводов в общий узел.
Длинный верхний и нижний ряды отверстий, обозначенные красной и синей полосами, обычно используются для подключения питания. Остальная часть схемы строится путем вставки компонентов и их соединения перемычками. С такими макетными платами лучше всего использовать сплошной, а не многожильный провод.

Микросхемы размещаются посередине платы так, чтобы половина выводов находилась по одну сторону от средней линии, а половина — по другую.

Завершенная схема может выглядеть следующим образом.

Рис. 3. Проводная макетная плата

Также очень полезно иметь под рукой несколько простых ручных инструментов. Пара небольших кусачек для проволоки, часто также называемых бокорезами, для обрезки проводов и выводов компонентов на определенную длину. Небольшая пара плоскогубцев с длинными губками для сгибания и придания формы проводам и проводам. И, конечно же, пару инструментов для зачистки проводов, чтобы снять изоляцию с концов проводов перемычки. Небольшая отвертка также пригодится для регулировки потенциометров и т.п.

Советы по макетированию:

Важно аккуратно и систематически макетировать схему, чтобы ее можно было отладить и запустить легко и быстро. Это также помогает, когда кому-то еще нужно понять и проверить схему. Вот несколько советов:

1. Всегда используйте верхнюю и нижнюю шины для подключения источника питания. Запитывайте интегральные схемы и другие устройства от этих шин, а не напрямую от источника питания.
2. Цветовая маркировка перемычек может помочь избежать путаницы при построении цепи. Например, используйте зеленые провода для заземления (0 В), красные для +9. 0114 V и черный для силовых разъемов — V .
3. Расположите провода перемычек так, чтобы они лежали ровно на плате, чтобы плата не загромождалась.
4. Прокладывайте перемычки вокруг интегральных схем, а не над корпусами. Это упрощает замену чипов по мере необходимости.
5. Рекомендуется обрезать выводы таких компонентов, как резисторы, конденсаторы, транзисторы и светодиоды, чтобы они плотно прилегали к плате и не выдергивались случайно. В то время как короткие провода и выводы выглядят аккуратнее, обрезанные компоненты будут помещаться только в ограниченный «промежуток» отверстий в макетной плате, что ограничивает использование.
компонента в других экспериментах. Вполне допустимо использовать компоненты с более длинными выводами при изучении различных схемных возможностей.

Будьте осторожны при вставке компонентов, которые были сняты с катушки с лентой, используемой в оборудовании для автоматической вставки. Поставщики излишков компонентов часто продают компоненты небольшими партиями, нарезанными из более крупных рулонов с лентой. Удаление ленты с компонентов не всегда удаляет весь клей с выводов компонентов. Помещение компонента, ранее приклеенного лентой, в отверстие гнезда может привести к плохому электрическому соединению и, что еще хуже, к остаткам клея в гнезде. Чтобы избежать этой проблемы, осторожно удалите остатки клея с выводов компонентов, отрезав заклеенную лентой часть вывода, или избегайте использования компонентов, которые были заклеены лентой.

Важно соблюдать особую осторожность при вставке интегральных схем в отверстия макетной платы. Если контакты ИС не прямые, их очень легко раздавить, придав им зигзагообразную форму, или согнуть контакты под корпусом ИС. В любом случае результатом будет плохое соединение или его полное отсутствие.
Всегда используйте одножильный провод для соединения с макетной платой. При зачистке концов провода будьте осторожны, чтобы не снять изоляцию с провода более чем на три восьмых дюйма. Слишком много оголенного провода может привести к непреднамеренному соединению вблизи конца провода. После того, как вы соберете несколько цепей, у вас будет хорошая коллекция предварительно зачищенных перемычек. Спаси их. Повторно используя эти провода, вы можете сэкономить еще больше времени и усилий при сборке будущих схем. Предварительно сформированные провода различной длины и цвета также доступны из многих источников.

Использование макетных плат с модулем ADALM2000:

Все соединения с конструкторским комплектом ADALM2000 выполняются через 30-контактный штекерный разъем (0,1 дюйма между центрами) на боковой стороне модуля. Это очень распространенный разъем общего типа, к которому легко подключать провода, как и к различным кабелям «мама-мама», поставляемым в комплекте. Квадратные вилки двойной длины включены для замены гнездовых концов проводов на вилки, которые можно легко вставить в макетные платы без пайки, используемые в лаборатории для создания примеров схем. Эти мухи имеют длину несколько дюймов, и иногда их может быть неудобно использовать, учитывая относительно легкий вес коробки ADALM2000 и небольшую макетную плату без пайки.

Адаптеры, подобные показанным ниже, являются работоспособной альтернативой. Они адаптируют квадратные штыревые контакты разъема ADALM2000 к двум рядам штыревых штырьков с шагом 300 мил (как корпуса DIP), которые прекрасно вставляются в макетную плату без пайки.

Эти адаптеры можно легко сконструировать из двухрядных розеток, небольшой секции макетной платы с рядами отверстий на расстоянии 0,1 дюйма и однорядных штекерных разъемов. Их также можно приобрести в версиях с 10, 14, 16 и 20 контактами: Technological Arts.

Версия с 12 контактами (двухрядная по шесть) также доступна на: Digilent PmodDIP.

Адаптеры меньшего размера можно использовать по отдельности или в комбинации, чтобы заполнить все 30 контактов разъема ADALM2000, 10+20 или 14+16.

Другой более удобной компоновкой может быть печатная плата адаптера, которая подключается к 30-контактному штекерному разъему ADALM2000 и выводит все соединения на гнездовой разъем, расположенный рядом с областью макетной платы. При использовании разъема «мама» для подключения к макетной плате можно использовать простые перемычки из цельного провода калибра 22 вместо длинных проводов «мама-мама», поставляемых в комплекте. Пример компоновки печатной платы адаптера размером 3,1 дюйма на 3,4 дюйма показан на рисунке 4.

Рис. 4 Схема адаптера макетной платы

Плата состоит из сетки 21 на 30 сквозных отверстий с шагом 0,1 дюйма, которые можно использовать для пайки тестовых схем. Три столбца отверстий на левой стороне сетки соединены накоротко и подключены к контактам +5В, -5В и заземления на 30-контактном прямоугольном гнездовом разъеме, который соединяется с ADALM2000. Три столбца отверстий на правой стороне сетки закорочены и подключены к +9В, -9V и заземление для использования с внешними батареями или другими источниками питания. 30 разъемов ADALM2000 выведены на место для 40-контактного вертикального гнездового разъема, расположенного рядом с областью макетной платы.
Размер сетки 21 X 30 соответствует популярным 30-позиционным (всего 400 точек подключения) макетным платам без пайки с силовыми шинами по обеим сторонам размером 2 1/8 дюйма на 3 1/4 дюйма. Эти макетные платы поставляются с клейкой задней стороной, с помощью которой макетная плата приклеивается к печатной плате адаптера.
Схема платы адаптера показана на рис. 5. Сигналы и источники питания, которые может генерировать ADALM2000, ограничены USB питание доступно от компьютера. Аналоговые входы могут измерять гораздо большие сигналы +/- 20 вольт. На этой плате предусмотрено место для подключения внешних источников питания, таких как пара аккумуляторов 9 V . Гнездо для двойного операционного усилителя входит в комплект двух усилителей, сконфигурированных как неинвертирующие каскады усиления и питающихся от внешних источников питания. Пара резисторов для каждого усилителя задает коэффициент усиления. В зависимости от выбора усилителя его можно использовать, например, для повышения напряжения и/или тока, поступающего от генераторов произвольной формы, или для других целей в макетируемой схеме. Внешние источники питания вместе с входами и выходами двух усилителей заполняют дополнительные 10 контактов на 40-контактном разъеме.

Рис. 5 Схема адаптера макетной платы

Расположение резисторов вокруг двойного операционного усилителя организовано таким образом, что вместо двух независимых усилителей один резистор может быть вставлен между двумя инвертирующими входами вместо двух резисторов (R1, R4) на землю. Сконфигурированные таким образом два операционных усилителя образуют входную секцию инструментального усилителя. Усиленный дифференциальный сигнал на выходах двух усилителей затем может быть подключен к входам дифференциального осциллографа на ADALM2000. Другим возможным применением может быть генерация дополнительных или дифференциальных сигналов от одного из генераторов сигналов произвольной формы. Подключив один вход к земле, а другой вход, подключенный к одному из выходов генератора сигналов произвольной формы, и отрегулировав значения резисторов, первый усилитель действует как неинвертирующий каскад для создания синфазного или истинного выходного сигнала, а другой усилитель действует как инвертирующий каскад. для генерации фазы 180º или дополнительного выхода. Чтобы упростить замену номиналов резисторов, можно было установить отдельные штыревые разъемы, а не припаивать резисторы напрямую к плате. Точно так же использование разъема для операционного усилителя позволит вам обмениваться различными устройствами, оптимизированными для предполагаемого приложения.
Аппаратное обеспечение ADALM2000 само по себе довольно маленькое и легкое, поэтому при использовании такого адаптера следует соблюдать особую осторожность. Может быть полезно добавить небольшую палочку на резиновых ножках к нижней стороне платы адаптера, чтобы предотвратить ее опрокидывание или скольжение по рабочей поверхности.

Схему Eagle CAD и файлы компоновки печатной платы можно загрузить здесь ad_breadboard.zip.

Для получения дополнительной информации о создании усовершенствованных макетных плат см.:

http://www.analog.com/static/imported-files/tutorials/MT-100.pdf
http://en.wikipedia.org/wiki/Макетная доска
