Методика проверки цепи между заземлителями и заземленными элементами: Проверки наличия цепи между заземлителями и заземленными элементами, между заземленными установками и элементами заземленных установок

Методика проверки наличия цепи и измерение сопротивления цепи между заземлителями и заземляемыми элементами электроустановки

3.5. Напряжение сети питания — от 154 В до 222 В.

Сопротивление изоляции, при котором происходит срабатывание РУ — от 0,6(2Ру+30 кОм) до 1,4(2Ру+30 кОм).

Длина шкалы ПУ-Ф4103 — не менее 50 мм.

Время задержки срабатывания РУ-Ф4103 после подачи на него напряжения питания при емкости контролируемой сети не более 10 мкФ и при сопротивлении срабатывания не менее 2Ру+30 кОм — не более 20 с.

Время установления рабочего режима — 15 мин.

Режим работы прибора контроля изоляции — непрерывный.

Продолжительность непрерывной работы — не ограничена.

4. Методы измерений.

4.1. Определение сопротивления цепи основано на комбинированной схеме омметра-вольтметра при измерении прибором Ф4103-М1.

5. Требования безопасности.

5.1. Измерение наличия цепи и заземляющей проводке в действующих электроустановках проводится после выполнения организационных и технических мероприятий, обеспечивающих безопасность работ в соответствии с требованиями правил по охране труда при эксплуатации электроустановок потребителей и инструкциями по охране труда.

6. Требование к квалификации персонала.

6.1. К выполнению измерений при проверке наличия цепи между заземлителями и заземленными элементами и обработке результатов допускаются лица, прошедшие специальную проверку знания принципиальных электрических схем и настоящей Методики, а также имеющие практический опыт работы в электроустановках не менее двух лет.

6.2. С измерительными приборами должно работать не менее двух лиц электротехнического персонала с группой по электробезопасности одного из них — не ниже III (третьей).

7. Условия измерений.

7.1. Выполнение измерений при проверке наличия цепи между заземлителями и заземленными элементами начинается после измерения сопротивления заземляющего устройства электроустановки.

7.2. Перед началом выполнения измерений производится проверка наличия металлической связи между магистралью заземления, заземляющей проводкой и заземлителями заземляющего устройства.

7.3. При выполнении измерений должны соблюдаться следующие условия:

— Температура окружающего воздуха — от -60° С до +60° С.

— Относительная влажность при +35° С — до 98%.

— Атмосферное давление — до 60 кПа.

— Ускорение — до 10 м/с2.

— Частота вибрации — от 10 Гц до 70 Гц.

8. Подготовка к выполнению измерений.

При оценке готовности электрооборудования и заземляющих устройств к выполнению измерений производятся следующие работы:

8.1. Ознакамливаются и изучают техническую документацию, утвержденную ответственным за электрохозяйство предприятия, а именно:

— схема заземляющего устройства в плане и разрезе с привязкой к капитальным строениям и указанием расположения подземных коммуникаций и элементов сооружений, материала сечения и протяженности заземляющих проводников.

— Принципиальная электрическая схема электроустановки с указанием мощности и номинального тока потребителей электроэнергии, типов защитных аппаратов и токов плавких вставок предохранителей или уставок автоматов, марки, сечения длины и условий прокладки проводов и кабелей, питающих и распределительных линий, условных наименований и нумерации электроаппаратов устройств и оборудования.

— Исполнительный план заземляющей сети с указанием материала сечения и протяженности магистрали заземления и ответвлений к заземляемым элементам, условных наименований и нумерации электроаппаратов, устройств и оборудования.

— Расчет заземляющего устройства для вновь вводимого электрооборудования.

— Акты освидетельствования скрытых работ при монтаже заземляющего устройства.

— Акты на выборочное вскрытие вскрытия узлов заземляющего устройства после каждых трех лет эксплуатации.

— Протоколы предыдущих измерений заземляющего устройства с отметкой ответственного за электрохозяйство предприятия, цеха об устранении выявленных лабораторией ранее нарушений ПУЭ, ПТЭ и ПТБ.

8.2. Определяется категория помещения, в которых смонтировано заземление электрооборудования в отношении опасности поражения людей электрическим током, в соответствии с требованиями ПУЭ (п.1.1.13)

8.3. Производится анализ готовности технической документации и объектов измерений к выполнению измерений.

8.4.Дается заключение, на основании выполненных расчетов , о возможности ввода в работу или дальнейшей безопасной эксплуатации электрооборудования, заземляющего устройства, магистрали заземления и ответвлений от неё к корпусам заземляемых аппаратов и элементов электроустановок.

8.5. При удовлетворительном решении – выполняется осмотр наружной заземляющего устройства, установленного электрооборудования и аппаратов. При этом обращается особое внимание на соответствие предоставленной технической документации действительному состоянию заземляющего устройства и подключенного к нему электрооборудования требованиям ПУЭ (гл.1.7.) и ПТЭ (гл.3.2.13)

8.6. Следует проверить сечение целостность и прочность проводников заземления, их соединений и присоединений. Не должно быть обрывов и видимых дефектов в заземляющих проводниках, соединяющих аппараты с контуром заземления. НАДЕЖНОСТЬ СВАРНОГО ШВА ПРОВЕРЯЕТСЯ УДАРОМ МОЛОТКА.

9. Выполнению измерений.

9.1.Установить сухие элементы в отсек питания с соблюдением полярности, при отсутствии их подключить измеритель к внешнему источнику c помощью шнура питания.

9.2. Установить измеритель на ровной поверхности и снять крышку, при необходимости закрепить ее на боковой поверхности корпуса.

9.3. Проверить напряжение источника питания. Для этого закоротить зажимы Т1, П1, П2, Т2,установить переключатели в положение КЛБ и «0,3», а ручку КЛБ — в крайнее правое положение. Нажать кнопку ИЗМ. Если при этом лампа КП не загорается, напряжение питания в норме.

9.4. Проверить работоспособность измерителя. Для этого, в положении КЛБ переключателя установить ноль ручкой УСТ. 0, нажать кнопку ИЗМ, ручкой КЛБ установить стрелку на отметку «30».

ВНИМАНИЕ! Не забывайте устанавливать переключатель в положение ОТКЛ.

после окончания работ для предотвращения разряда внутреннего

источника питания. Для блокировки включения измерителя

закрывайте крышку.

10. Обработка результатов измерений.

10.1.Обработку результатов измерений сопротивления изоляции выполняют методом непосредственного сравнения полученных результатов с величинами, установленными действующими нормами ПУЭ (гл. 1.8.) им ПТЭ электроустановок потребителей (Приложение Э1).

11. Оформление результатов измерений.

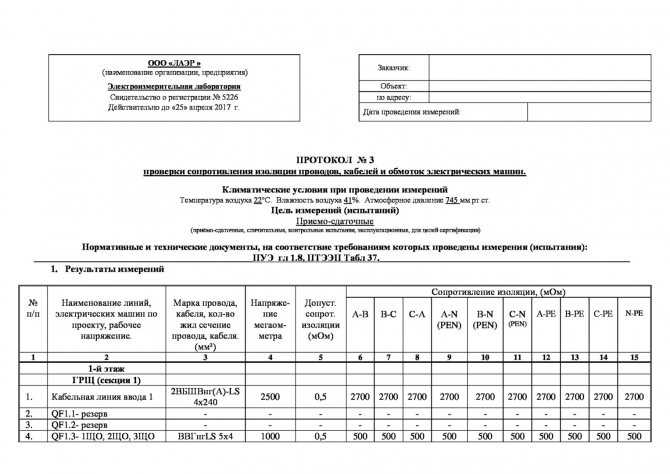

11.1. Результаты измерений оформляются в протоколе утвержденного образца (прилагается).

12. Контроль погрешности МВИ

12.1. Контроль погрешности МВИ производится при обязательном ежегодном проведении Государственной поверки средств измерений согласно утвержденного Календарного графика.

Начальник ЭТЛ ___________________________________________

(Подпись, инициалы и фамилия разработчика инструкции)

ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА

ПРИ ВЫПОЛНЕНИИ ПРОВЕРКИ НАЛИЧИЯ ЦЕПИ И ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ МЕЖДУ ЗАЗЕМЛИТЕЛЯМИ И ЗАЗЕМЛЯЕМЫМИ ЭЛЕМЕНТАМИ ЭЛЕКТРОУСТАНОВКИ

1. ОБЩИЕ ТРЕБОВАНИЯ.

1.1. Все работы должны выполняться согласно «Правила по охране труда при эксплуатации электроустановок» (ПОТ) (Приказ министерства труда и социальной защиты РФ от 24.07.2013 г. №328н) и настоящей инструкции.

1.2. К выполнению работ допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обучение, сдавшие экзамены и допущенные к работе по испытаниям и измерениям, с записью в удостоверении о проверке знаний.

1.3. Проведение работ выполняется по наряду или распоряжению на отключенном и заземленном оборудовании после выполнения всех организационных и технических мероприятий.

1.4. Состав бригады определяет лицо выдающее наряд или распоряжение в соответствие с требованиями ПОТ. При этом у производителя работ должна быть группа 4, у члена бригады – группа 3, а у члена бригады, которому поручена охрана, — группа 2.

1.5. Все измерения и испытания должны проводиться с обязательным применением испытанных защитных средств.

1.6. Каждый работник должен знать место нахождения ближайшей мед. аптечки, пройти обучение по оказанию первой помощи на тренажере и уметь оказать ее при необходимости.

1.7. При обнаружении неисправности средств защиты, приборов, оборудования, нарушениях ПТБ все работы прекращаются, сообщается о нарушениях вышестоящему руководителю и не могут возобновляться до устранения нарушений.

1.8. Работы должны проводиться при положительной температуре, атмосферном давлении в пределах 84 – 106 кПа и относительной влажности воздуха 30 – 85 %.

1.9. Запрещается работа в темное время суток, при приближении грозы, при сильных осадках и т.п.

1.10. Права, обязанности и ответственность персонала ЭЛ отражены в должностных инструкциях.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПЕРЕД НАЧАЛОМ РАБОТ

2.1. Проверяется комплектность и исправность средств защиты, инструмента, спецодежды, приборов .

2.2. Проверяется подготовка рабочего места и проводится допуск бригады, с соблюдением всех требований ТБ.

2.3. Перед началом работы необходимо проверить отсутствие напряжения на заземляющих (зануляющих) проводах.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ВО ВРЕМЯ РАБОТ

3.1. Измерение должно проводиться на отключенных и заземленных объектах.

3.2. Сборка измерительной схемы производится так, чтобы присоединение измерительного провода к объекту было последней операцией.

3.3. Запрещается прикасаться к токоведущим частям оборудования к которым подключен измеритель.

3.5. Все работы выполняются с обязательным применением диэлектрических перчаток и бот.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПО ОКОНЧАНИИ РАБОТ

4.1. Разбирается измерительная схема: сначала измерительные провода отсоединяются от объекта, а затем от прибора.

4.2. Убирается рабочее место и бригада удаляется с места работы.

4.3. Сдается рабочее место допускающему и оформляется окончание работ в документах.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ В АВАРИЙНЫХ СИТУАЦИЯХ

5.1. При возникновении аварийной ситуации (травма, возгорание, стихия, повреждение оборудования) необходимо срочно прекратить работу и при необходимости отключить оборудование.

5.2. При опасности для жизни людей необходимо немедленно покинуть рабочее место.

5.3. При травмировании или внезапном заболевании работника необходимо срочно оказать пострадавшему первую доврачебную помощь и вызвать врача или доставить пострадавшего в медицинское учреждение.

5.4. При локальном возгорании (не связанном с оборудованием, находящемся под напряжением) принять меры к его ликвидации с помощью первичных средств пожаротушения. В случае невозможности ликвидации пожара собственными силами, необходимо вызвать пожарное подразделение.

5.5. В случае возникновения замыкания на землю, запрещается приближение к месту замыкания ближе 8 м. в ОРУ и 4 м. в ЗРУ. Приближение возможно только для отключения оборудования и освобождения пострадавшего от действия электрического тока. При этом обязательно применение диэлектрических бот и перчаток, изолирующей штанги.

5.6. Обо всех возникших аварийных ситуациях необходимо сразу сообщать вышестоящему руководству.

5.7. Приступать к дальнейшей работе можно только после окончательного устранения последствий аварийных ситуаций.

Начальник ЭТЛ ___________________________________________

(Подпись, инициалы и фамилия разработчика инструкции)

Приложение №1

Инструкцию изучил, обязуюсь выполнять

Проверка наличия цепи между заземлителем и заземленными элементами в Москве и области

ГлавнаяУслугиЭлектроизмерения до 1000 В (1кВ) Проверка наличия цепи между заземлительными элементами

Весьма часто встречаются случаи повреждения изоляции на проводах, и это делает вероятным контакт проводника тока с человеком или животным. Разумеется, последствия в таких случаях оставляют лишь желать лучшего. Предотвратить несчастный случай может наличие на участке цепи качественного заземления.

Чтобы заземление, установленное на вашем объекте, работало гарантированно правильно, необходимо регулярно проверять качество присоединения проводников к нему.

Проверка наличия цепи между заземлителями и заземленными элементами

Проверка наличия цепи между заземлителями и заземленными элементами – это процедура, относящаяся к разряду обязательных как в жилых, так и в офисных и производственных комплексах с целью создания условий соблюдения пожарной безопасности.

Примечательно, что если предполагается наличие связи между двумя стальными проводниками, то рекомендуется обеспечить ее применением сварки. В то же время между главным заземляющим зажимом и открытыми частями электроустановок, проводящими ток, должны быть соединения на болтах. Если цепь предполагает присоединение частей, которые необходимо часто демонтировать, или же речь идет о соединении с движущимися частями, то рекомендуется использовать гибкие проводники.

Помните о том, что наличие системы заземления может дать вам лишь половину уверенности в том, что цепь функционирует без вреда для жизни и здоровья людей, находящихся в непосредственной близости. В случае если вы не будете регулярно проводить проверку состояния конструкции, никто не сможет дать вам гарантию, что заземление не выйдет из строя, тем самым существенно увеличив шансы на создание ситуации, опасной для жизни. Лишь регулярная и квалифицированная проверка наличия цепи между заземлителями поспособствует безопасности использования электроприборов на объекте.

Крайне важно, чтобы каждый элемент в системе заземления функционировал правильно и не контактировал со средами, которые гипотетически могут ему навредить. К примеру, специалисты рекомендуют предпринять все необходимые меры для того, чтобы оградить заземлитель от появления коррозии, а также от механических повреждений и контактов с агрессивными средами.

Как производится цепи между заземлителем и заземляемыми элементами

Согласно нормативным документам, проверка состояния элементов, входящих в заземление на объекте, должна проводиться:

• после монтажа;
• обязательно раз в 6 лет для опор воздушных линий;
• для кранов таким образом, чтобы между проверками было не больше 12 месяцев.

Компания«МОСЭНЕРГОТЕСТ» готова провести измерение сопротивления заземляющих устройств на предмет наличия каких-либо отклонений от нормы. Мы обязательно проверим цепь между заземлителем и заземляемыми элементами и каждый элемент системы, а также качество соединения между всеми частями установки.

После испытаний вы получите

Технический отчет

• Объем выполнених испытаний (работ)
• Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

• Результаты измерений фактического состояния электрооборудования
• Соответсвие электроустановки требованиям нормативной и проектной документации
• Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
• Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

• По улучшению показателей системы электроснабжения
• По защите электрооборудования от коротких замыканий
• По устранению выявленых неисправностей и замечаний
• По устройтву заземления и молниезащиты
• По безопасной эксплуатации электрооборудования

Хотите получить скидку? Закажите услугу прямо сейчас!

Узнайте о тестировании непрерывности и о том, как это сделать

Тест непрерывности проверяет, что ток будет протекать в электрической цепи (т. Тест выполняется путем подачи небольшого напряжения между двумя или более конечными точками цепи. Поток тока можно проверить качественно, наблюдая за светом или зуммером последовательно с срабатыванием цепи, или количественно, используя мультиметр для измерения сопротивления между конечной точкой.

При проверке непрерывности измеряется сопротивление между двумя точками. Низкое сопротивление означает, что цепь замкнута и имеется электрическая непрерывность. Высокое сопротивление означает, что цепь разомкнута и непрерывность отсутствует. Тестирование непрерывности также может помочь определить, связаны ли две точки, которых быть не должно.

Зачем проводится проверка непрерывности?

Правило 610.1 BS 7671:2008 Правила электромонтажа IEE, семнадцатое издание, требует, чтобы каждая установка во время монтажа и после завершения перед вводом в эксплуатацию была проверена и испытана, чтобы убедиться, что требования Правил были выполнены. Целью этого теста является проверка того, что CPC образует непрерывный путь вокруг тестируемой цепи.

Испытание на непрерывность является важным испытанием при определении поврежденных компонентов или оборванных проводников в цепи. Это также может помочь определить, качественна ли пайка, не слишком ли велико сопротивление для протекания тока или не оборван ли электрический провод между двумя точками. Проверка непрерывности также может помочь в проверке или обратном проектировании электрической цепи или соединения.

Проверка непрерывности может использоваться для обнаружения соединений холодной пайки и проблем с проволокой и кабельной продукцией. В полевых условиях используются портативные мультиметры с двойными щупами. Кроме того, эту форму электрических испытаний можно использовать для проверки соединений между контактными площадками и дорожками на печатных платах (PCB).

Что делается во время проверки непрерывности?

Самый распространенный и простой способ проверки целостности цепи — с помощью тестера сопротивления (подойдет любой простой мультиметр с этой функцией). Это связано с тем, что сопротивление проводников между двумя концами обычно очень мало (менее 100 Ом).

Тестер непрерывности имеет два вывода, подключенных к небольшой батарее, и когда вы соединяете выводы вместе, чтобы замкнуть цепь, измеритель должен зарегистрировать нулевое сопротивление или если у вас есть специальный тестер непрерывности, должен загореться индикатор. Если вы используете цифровой мультиметр, устройство также может подавать звуковой сигнал.

Непрерывность защитных проводников, включая основные и дополнительные эквипотенциальные соединения. Каждый защитный проводник, включая защитные проводники цепи, заземляющий проводник, основной и дополнительный соединительные проводники, должен быть испытан для проверки того, что все соединительные проводники подключены к заземлению питания. Испытания проводятся между основной клеммой заземления (это может быть заземляющая шина в потребительском блоке, где нет распределительного щита) и концами каждого заземляющего проводника.

Как выполнить проверку непрерывности?

Измерение непрерывности электрического устройства :

Этот метод используется для проверки непрерывности цепи. Это простой и надежный способ определить наличие внутренних повреждений выключателя или розетки. Если вы используете мультиметр, установите для него функцию «Непрерывность» или выберите настройку среднего сопротивления в омах.

Шаг 1 :  Выключите выключатель, управляющий цепью

При проверке непрерывности питание должно быть отключено. Убедитесь в отсутствии электричества с помощью бесконтактного тестера цепи.

Шаг 2 :  Проверьте тестер

Проверьте тестер, соединив провода и убедившись, что устройство загорается, издает звуковой сигнал или регистрирует сопротивление 0 Ом.

Шаг 3 :  Прикоснитесь к выводу к клемме

Прикоснитесь к одному проводу на одной из горячих клемм устройства, отмеченной латунным винтом.

Шаг 4 :  Прикоснитесь к другому проводу к клемме

Подсоедините другой провод к любой другой клемме, кроме зеленой клеммы заземления. Если тестер загорается, издает звуковой сигнал или показывает нулевое сопротивление, это означает, что электричество может свободно течь между этими клеммами, и в большинстве случаев это означает, что устройство исправно. Если устройство является переключателем, тестер должен включаться и выключаться, когда вы щелкаете переключателем.

Вы можете использовать эту технику для проверки выключателей, термостатов и предохранителей. Убедитесь, что питание отключено, затем прикоснитесь проводами к клеммам соответствующего устройства.

Целостность защитных проводников цепи (CPC )

Проверка проводится следующим образом:

1. Временно подключите линейный провод к CPC в потребительском блоке.
2. Проверка между линией и CPC в каждой точке подключения, т. е. потолочная розетка, выключатель или розетка. Показание, полученное в каждой вспомогательной точке, должно быть низким значением сопротивления. Сопротивление, измеренное на конце цепи, представляет собой сумму сопротивлений линейного и защитного проводников (R1 + R2).

Когда мы говорим о проверке непрерывности в рамках процедуры проверки и тестирования, мы применяем тот же принцип, но с более подробной информацией .

Шаг 1:  Выберите проверяемую цепь в распределительном щите и отсоедините линейный провод от MCB к одной из свободных клемм на шине заземления). Таким образом, вы сформируете цепь, которая наполовину состоит из линейного проводника и наполовину из заземляющего проводника (при условии, что выводы в электрических аксессуарах, таких как настенные розетки, выполнены правильно).

Шаг 3 : Выберите правильную функцию тестирования на тестовом оборудовании, а именно функцию омметра с низкими показаниями (Megger 1553).

Шаг 4 : . При необходимости не забудьте обнулить измерительный прибор (вы можете сделать это, соединив два измерительных провода вместе и нажимая кнопку TEST, пока измеренное значение на дисплее не станет равно нулю)

Шаг 5 : Измерение между линиями и клеммы заземления на каждом выходе в цепи. Самое высокое значение должно быть записано в Таблице результатов испытаний как значение (R1+R2).

Шаг 6 : .Верните линейный провод обратно в MCB

Обзор проверки непрерывности

• Непрерывность – это наличие полного пути прохождения тока. Цепь замыкается, когда ее переключатель замкнут.
• Режим проверки непрерывности цифрового мультиметра можно использовать для проверки выключателей, предохранителей, электрических соединений, проводников и других компонентов. Хороший предохранитель, например, должен иметь непрерывность.
• Цифровой мультиметр издает звуковой ответ (звуковой сигнал), когда обнаруживает полный путь.
• Звуковой сигнал, звуковой индикатор, позволяет техническим специалистам сосредоточиться на процедурах тестирования, не глядя на дисплей мультиметра.
• При проверке целостности цепи мультиметр издает звуковой сигнал в зависимости от сопротивления проверяемого компонента. Это сопротивление определяется настройкой диапазона мультиметра. Примеры:
• Если диапазон установлен на 400,0 Ом, мультиметр обычно издает звуковой сигнал, если компонент имеет сопротивление 40 Ом или меньше.
• Если установлен диапазон 4000 кОм, мультиметр обычно издает звуковой сигнал, если сопротивление компонента составляет 200 Ом или меньше.
• Наименьшее значение диапазона следует использовать при тестировании компонентов схемы, которые должны иметь низкое сопротивление, таких как электрические соединения или переключающие контакты.

Важно помнить

• Не забывайте, что в цепях освещения промежуточный выключатель должен быть переключен во все возможные положения, чтобы можно было проверить целостность всех проводников.
• Не забудьте подключить диммер к другой цепи освещения, иначе вы получите неправильные результаты проверки.
• Помните, что, выполнив эти шаги, вы также подтвердите правильную полярность проводников, поэтому нет необходимости снова проводить тесты на полярность.
• Не забывайте постоянно осматривать установку на наличие неисправностей и признаков повреждений.

Мультиметры и омметры обычно используются для проверки целостности цепи. Также доступны специализированные тестеры непрерывности, которые являются более простыми по своей природе, недорогими и имеют лампочку, которая светится в случае протекания тока. Проверку непрерывности проводят в обесточенной электрической цепи с помощью испытательного устройства.

Можно ли проверить электронную цепь, по которой протекает ток, с помощью мультиметра? Будет ли это иметь смысл или вред? Почему?

Проверка непрерывности аналогична упрощенному измерению сопротивления/ом. Основной метод заключается в подаче напряжения на резистор и измерении тока ИЛИ при подаче тока и измерении напряжения. Затем через R = V/I можно рассчитать сопротивление.

Представьте, что вы приложили 100 В постоянного тока, но ваш измеритель может обрабатывать только 10 В в режиме проверки непрерывности. Такой тест совершенно бессмысленен и потенциально может повредить глюкометр. Если вы хотите проверить непрерывность или сопротивление, отключите все источники питания и разрядите все накопившиеся источники энергии.

Измерительный прибор подает тестовое напряжение (обычно низкое). Если вы подключаете его к чему-то, что уже запитано, вы соединяете два источника вместе, и измеритель не предназначен для работы с внешними источниками в режиме непрерывности или сопротивления (или емкости, или индуктивности, или любого другого пассивного режима).

R Подача напряжения через выводы мультиметра

• Существует риск повреждения некоторых деталей, особенно тех, которые не выдерживают разряды от 1 до 9.вольт, которые мультиметр может подать на щупы в режиме непрерывности.
• Вышеупомянутое особенно верно, когда компонент (или другие компоненты на подключенных дорожках, которые также будут затронуты) обесточены. Многие детали могут выдерживать напряжения при питании, но не в противном случае.
• Чтобы свести к минимуму напряжение, можно использовать мультиметр в режиме сопротивления с наименьшим значением сопротивления. Шкалы с более высоким сопротивлением работают при более высоком напряжении датчика, что можно сделать путем быстрой проверки на паре мультиметров на моем столе.
• Обратите внимание, что базовые мультиметры часто сочетают в себе режимы проверки целостности цепи и проверки диодов, поэтому минимальное напряжение достаточно для прямого смещения кремниевых диодов и, возможно, светодиодов. Это означает напряжение от 2 до 3 вольт.

Преимущества тестирования непрерывности

• Окупаемость этих инвестиций является долгосрочной, а также экономит время.
• Тесты можно проводить круглосуточно и без выходных.
• Требуется меньше человеческих ресурсов.
• Повторное использование: сценарии можно использовать повторно. Вам не нужны новые сценарии все время.
• Надежность: это более надежный и быстрый способ при выполнении скучных повторяющихся стандартизированных тестов, которые нельзя пропустить.
• Проверяет не только непрерывность, но и короткие замыкания.

Электрическое заземление. Методы и типы заземления и заземления

Электрическое заземление, заземление, методы заземления, типы заземления, компоненты заземления и его спецификации в отношении электрического заземления для электрических установок.

Содержание

Что такое электрическое заземление?

Для соединения металлических (проводящих) частей электроприборов или установок с землей (землей) называется Заземление или Заземление .

Другими словами, соединение металлических частей электрических машин и устройств с заземляющей пластиной или заземляющим электродом (который заглублен во влажную землю) через толстый проводник (имеющий очень низкое сопротивление) в целях безопасности называется Заземление или заземление .

Заземлять или, скорее, заземлять означает соединение частей электрического оборудования, таких как металлическое покрытие из металлов, заземляющие клеммы розеток, провода, которые не проводят ток к земле. Заземление можно назвать соединением нейтрали системы электроснабжения с землей, чтобы избежать или свести к минимуму опасность при разряде электрической энергии.

• Запись по теме: Разница между заземлением, заземлением и соединением

Почему важно заземление?

Основная цель заземления состоит в том, чтобы избежать или свести к минимуму опасность поражения электрическим током, пожара из-за утечки тока на землю по нежелательному пути и гарантировать, что потенциал токонесущего проводника не повышается по отношению к земле, чем это предусмотрено изоляция.

Когда металлическая часть электроприборов (части, которые могут проводить или пропускать электрический ток) вступает в контакт с токоведущим проводом, может быть из-за неисправности установки или повреждения изоляции кабеля, металл заряжается и на нем накапливается статический заряд это . Если человек прикоснется к такому заряженному металлу , результатом будет сильный удар током.

Во избежание таких случаев системы электроснабжения и части электроприборов должны быть заземлены для передачи заряда непосредственно на землю. Вот почему нам необходимо электрическое заземление или заземление в системах электроустановок.

Ниже приведены основные требования к заземлению.

• Для защиты жизни людей, а также для обеспечения безопасности электрических устройств и приборов от тока утечки.
• Для поддержания постоянного напряжения в исправной фазе (при возникновении неисправности на любой из фаз).
• Для защиты электрических систем и зданий от освещения.
• Для использования в качестве обратного проводника в системе электротяги и связи.
• Во избежание риска возгорания в системах электроустановок.

Различные термины, используемые в электрическом заземлении

• Земля: Надлежащее соединение между системами электроустановок через проводник с пластиной, заглубленной в землю, называется заземлением.
• Заземлено: Когда электрическое устройство, прибор или система электропроводки подключены к земле через заземляющий электрод, это называется заземленным устройством или просто «Заземлено».
• С глухим заземлением: Когда электрическое устройство, прибор или электрическая установка подключены к заземляющему электроду без предохранителя, автоматического выключателя или сопротивления/импеданса, это называется «глухозаземленным».
• Электрод заземления: Когда проводник (или токопроводящая пластина) закопан в землю для системы электрического заземления. Известно, что это заземляющий электрод. Заземляющие электроды бывают разных форм, например, токопроводящая пластина, токопроводящий стержень, металлическая водопроводная труба или любой другой проводник с низким сопротивлением.
• Провод заземления : Токопроводящий провод или токопроводящая полоса, соединенные между заземляющим электродом и системой электроустановки и устройствами, называемые проводом заземления.
• Провод заземления: Токопроводящий провод, который соединен между различными электрическими устройствами и приборами, такими как распределительный щит, различные вилки и приборы и т. д., другими словами, провод между заземляющим проводом и электрическим устройством или прибором называется проводником непрерывности заземления. . Он может быть в виде металлической трубы (полностью или частично), металлической оболочки кабеля или гибкой проволоки.
• Вспомогательный заземляющий проводник : Провод, соединенный между распределительным щитом и распределительным щитом, т. е. этот проводник связан с вспомогательными цепями.
• Сопротивление заземления: Это общее сопротивление между заземляющим электродом и землей в Ω (Ом). Сопротивление заземления представляет собой алгебраическую сумму сопротивлений проводника непрерывности заземления, заземляющего провода, заземляющего электрода и земли.

Точки, подлежащие заземлению

     Заземление не выполняется. В соответствии с правилами IE и правилами IEE (Институт инженеров-электриков),

• Контакт заземления 3-контактных розеток освещения и 4-контактных штепсельных вилок должен быть эффективно и постоянно заземлен.
• Все металлические кожухи или металлические покрытия, содержащие или защищающие любую линию или оборудование электроснабжения, такие как трубы GI и кабелепроводы, в которых заключены кабели VIR или PVC, железные переключатели, железные распределительные щиты предохранителей и т. д., должны быть заземлены (соединены с землей).
• Корпус каждого генератора, стационарные двигатели и металлические части всех трансформаторов, используемых для управления энергией, должны быть заземлены двумя отдельными и, тем не менее, разными соединениями с землей.
• В трехпроводной системе постоянного тока средние жилы должны быть заземлены на генераторной станции.
• Растяжки, предназначенные для воздушных линий, должны быть соединены с землей путем соединения хотя бы одной жилы с заземляющими проводами.

Связанная статья: Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Компоненты системы заземления

Полная система электрического заземления состоит из следующих основных компонентов.

• Проводник заземления
• Провод заземления
• Заземляющий электрод

Компоненты электрической системы заземления

Проводник непрерывности заземления или заземляющий провод

Часть системы заземления, которая соединяет общие металлические части электроустановки, например трубопроводы, воздуховоды, коробки, металлические оболочки выключателей, распределительных щитов, переключателей, предохранителей, регулирующих и управляющих устройств, металлических частей электрических машин, таких как двигатели, генераторы, трансформаторы и металлический каркас, на котором установлены электрические устройства и компоненты. в качестве заземляющего провода или проводника непрерывности заземления, как показано на рис. выше.

Сопротивление проводника непрерывности заземления очень низкое. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и заземляющим проводником (на конце) не должно превышать 1 Ом. Проще говоря, сопротивление заземляющего провода должно быть меньше 1 Ом .

Размер проводника непрерывности заземления или провода заземления зависит от размера кабеля , используемого в электрической цепи .

Размер Провод заземления

Площадь поперечного сечения проводника заземления должна быть не менее половины площади поперечного сечения самого толстого провода, используемого в электропроводке .

Обычно размер неизолированного медного провода, используемого в качестве проводника непрерывности заземления, составляет 3SWG. Но имейте в виду, что не используйте менее 14SWG в качестве заземляющего провода. Медная полоса также может использоваться в качестве проводника непрерывности заземления вместо оголенного медного провода, но не делайте этого, пока производитель не порекомендует это.

• Сообщение по теме: Как найти подходящий размер кабеля и провода для установки электропроводки?

Провод заземления или соединение заземления

Токопроводящий провод, соединенный между проводником непрерывности заземления и заземляющим электродом или заземляющей пластиной, называется соединением заземления или «проводом заземления». Точка, в которой встречаются проводник заземления и заземляющий электрод, известна как «точка соединения», как показано на рисунке выше.

Заземляющий провод является конечной частью системы заземления, которая соединяется с заземляющим электродом (находящимся под землей) через точку заземления.

В заземлителе должно быть минимум стыков, а также меньшего размера и прямого направления.

Как правило, медный провод можно использовать в качестве заземляющего провода, но медная полоса также используется для высоких установок, и она может выдерживать высокий ток короткого замыкания из-за большей площади, чем у медного провода.

Жесткотянутый оголенный медный провод также используется в качестве заземляющего провода. В этом методе все заземляющие проводники подключаются к общей (одной или нескольким) точкам подключения, а затем заземляющий провод используется для подключения заземляющего электрода (заземляющей пластины) к точке подключения.

Для повышения коэффициента безопасности установки два медных провода используются в качестве заземляющего провода для соединения металлического корпуса устройства с заземляющим электродом или заземляющей пластиной. т.е. если мы используем два заземляющих электрода или заземляющие пластины, будет четыре заземляющих провода. Не следует считать, что два заземляющих провода используются как параллельные пути для протекания токов короткого замыкания, но оба пути должны работать должным образом, чтобы проводить ток короткого замыкания, поскольку это важно для повышения безопасности.

Размер провода заземления

Размер или площадь заземляющего провода не должны быть меньше половины самого толстого провода, используемого при установке.

Наибольший размер провода заземления – 3SWG , а минимальный размер должен быть не менее 8SWG . Если используется провод 37/.083 или ток нагрузки 200А от напряжения питания, то вместо двойного заземляющего провода рекомендуется использовать медную полосу. Способы подключения заземляющего провода показаны на рис. выше.

Примечание: мы опубликуем дополнительную статью о размерах земной плиты с простыми расчетами… Оставайтесь с нами.

Заземляющий электрод или заземляющая пластина

Металлический электрод или пластина, заглубленная в землю (под землей) и являющаяся последней частью системы электрического заземления. Проще говоря, последняя подземная металлическая (пластинчатая) часть системы заземления, соединенная с заземляющим проводом, называется заземляющей пластиной или заземляющим электродом.

В качестве заземляющего электрода можно использовать металлическую пластину, трубу или стержень, который имеет очень низкое сопротивление и безопасно отводит ток короткого замыкания к земле.

• Сообщение по теме: Как подключить автоматический и ручной переключатели и переключатели? (1 и 3 фазы)

Размер заземляющего электрода

В качестве заземляющего электрода можно использовать как медь, так и железо.

Размер заземляющего электрода (в случае меди)

2×2 (два фута в ширину и в длину) и 1/8 дюйма толщиной.. Т.е. 2’ x 2’ x 1/8″ . ( 600x600x300 мм )

В случае Iron

2’ x 2’ x ¼” = 600x600x6 мм

Рекомендуется закопать заземляющий электрод во влажную землю. Если это невозможно, залейте воду в трубу GI (оцинкованное железо), чтобы обеспечить условия влажности.

В системе заземления поместите заземляющий электрод в вертикальное положение (под землей), как показано на рис. выше. Кроме того, насыпьте 1 фут (около 30 см) слой порошкообразной смеси древесного угля и извести вокруг заземляющей пластины (не путайте заземляющий электрод и заземляющую пластину, так как это одно и то же).

Это действие делает возможным увеличение размера заземляющего электрода, что обеспечивает лучшую непрерывность заземления (система заземления), а также помогает поддерживать влажность вокруг заземляющей пластины.

P.S: Мы опубликуем пример расчета размера заземляющего электрода… Следите за новостями.

Полезно знать:

Не используйте кокс (после сжигания угля в топке для выделения всех газов и других компонентов, оставшиеся 88% углерода называются коксом) или каменный уголь вместо древесного угля (древесный уголь) потому что это вызывает коррозию пластины заземления.

Поскольку уровень воды в разных местах разный; поэтому глубина установки заземлителя также различна в разных районах. Но глубина установки заземляющего электрода не должна быть менее 10 футов (3 метра) и должна быть ниже 1 фута ( 304,8 мм ) от постоянного уровня воды.

Двигатели , Генератор , Трансформаторы и т. д. должны быть подключены от заземляющего электрода в двух разных местах.

Размер заземляющей пластины или заземляющего электрода для небольшой установки

При небольшой установке используйте металлический стержень (диаметр = 25 мм (1 дюйм) и длина = 2 м (6 футов) вместо заземляющей пластины для системы заземления. Металлическая труба должна быть 2 метр ниже поверхности земли.Для поддержания влажного состояния, положите 25 мм (1 дюйм) угольно-известковой смеси вокруг земляной плиты. 1 дюйм) и 4 м (12 футов) в длину. Мы обсудим метод установки последнего стержня заземления.0003

• По теме: Все о системах электрозащиты, устройствах и агрегатах

Методы и типы электрического заземления

Заземление можно выполнить разными способами. Различные методы, используемые для заземления (внутренняя проводка или фабрика и другое подключенное электрическое оборудование и машины), обсуждаются ниже.

Заземляющая пластина:

В системе пластинчатого заземления пластина из меди размером 60 см x 60 см x 3,18 мм (т.е. 2 фута x 2 фута x 1/8 дюйма ) или оцинкованное железо (GI) размерами 60 см x 60 см x 6,35 мм (2 фута x 2 фута x ¼ дюйма) закапывают вертикально в землю (земляную яму), что не должно менее 3 м (10 футов) от уровня земли.

Для надлежащей системы заземления выполните шаги, указанные выше (введение в заземляющую пластину), чтобы поддерживать влажность вокруг заземляющего электрода или заземляющей пластины.

Заземление трубы:

Оцинкованная сталь и перфорированная труба утвержденной длины и диаметра помещаются вертикально во влажную почву в такой системе заземления. Это самая распространенная система заземления.

Размер используемой трубы зависит от силы тока и типа почвы. Размер трубы обычно составляет 40 мм (1,5 дюйма) в диаметре и 2,75 м (9 футов) в длину для обычной почвы или больше для сухой и каменистой почвы. Влажность почвы определяет длину закапываемой трубы, но обычно она должна составлять 4,75 м (15,5 футов).

Стержневое заземление

 это тот же метод, что и заземление трубы. Медный стержень диаметром 12,5 мм (1/2 дюйма) или диаметром 16 мм (0,6 дюйма) из оцинкованной стали или полая секция 25 мм (1 дюйм) трубы GI длиной более 2,5 м (8,2 фута) вертикально закапываются в землю вручную или с помощью пневматического молотка. Длина встроенных в почву электродов снижает сопротивление земли до желаемого значения.

Система заземления электродов с медными стержнями

Заземление через Waterman

В этом методе заземления для заземления используются трубы Waterman (оцинкованные GI). Обязательно проверьте сопротивление труб GI и используйте заземляющие зажимы, чтобы свести к минимуму сопротивление для правильного заземляющего соединения.

Если в качестве заземляющего провода используется многожильный провод, то очистите концы жил провода и убедитесь, что он находится в прямом и параллельном положении, которое затем можно плотно соединить с водопроводной трубой.

Ленточное или проволочное заземление:

В этом методе заземления ленточные электроды с поперечным сечением не менее 25 мм x 1,6 мм (1 дюйм x 0,06 дюйма) закапываются в горизонтальные траншеи минимальной глубины 0,5 м. Если используется медь с поперечным сечением 25 мм x 4 мм (1 дюйм x 0,15 дюйма) и размером 3,0 мм ² , если это оцинкованное железо или сталь.

Если вообще используются круглые жилы, площадь их поперечного сечения не должна быть слишком маленькой, например менее 6,0 мм ² , если это оцинкованное железо или сталь. Длина проводника, закопанного в землю, обеспечивает достаточное сопротивление заземления, и эта длина не должна быть менее 15 м.

• Запись по теме: Защитные действия по предотвращению и снижению опасности поражения электрическим током

Общий метод установки электрического заземления (шаг за шагом)

Обычный метод заземления электрического оборудования, устройств и устройств: около 20-30 футов (6-9метров) в земле. (Обратите внимание, что глубина и ширина зависят от характера и структуры грунта)

Используйте наперстки и болты с гайками для плотного соединения проводов с опорными плитами машин. Каждая машина должна быть заземлена с двух разных точек. Минимальное расстояние между двумя заземляющими электродами должно быть 10 футов (3 м).

Спецификация SI для заземления

Ниже приведены различные спецификации в отношении заземления, рекомендованные индийскими стандартами. Вот несколько;

• Заземляющий электрод не должен располагаться (устанавливаться) близко к зданию, система установки которого заземляется, на расстоянии не менее 1,5 м.
• Сопротивление заземления должно быть достаточно низким, чтобы вызвать протекание тока, достаточного для срабатывания защитных реле или перегорания предохранителей. Его значение не является постоянным, так как меняется в зависимости от погоды, так как зависит от влажности (но не должно быть меньше 1 Ом).
• Заземляющий провод и заземляющий электрод изготовлены из одного и того же материала.
• Заземляющий электрод всегда должен располагаться в вертикальном положении внутри земли или котлована, чтобы он мог соприкасаться со всеми слоями земли.

Похожие сообщения:

• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC

Опасности незаземления системы электропитания

Как подчеркивалось ранее, заземление предусмотрено для заказа

• Во избежание поражения электрическим током
• Во избежание риска возгорания в результате утечки тока на землю по нежелательному пути и
• Для обеспечения того, чтобы ни один проводник с током не поднимался до потенциала по отношению к общей массе земли, чем его расчетная изоляция.

Однако, если чрезмерный ток не заземлен, приборы будут повреждены без помощи плавкого предохранителя. Вы должны отметить, что на их генерирующих станциях заземлен чрезмерный ток, поэтому заземляющие провода пропускают очень мало или вообще не пропускают ток. Следовательно, это означает, что нет необходимости заземлять какие-либо провода (активные, заземляющие и нейтральные), содержащиеся в PVC. Заземление провода под напряжением — катастрофа.

Я видел, как человека убили просто из-за того, что провод под напряжением оторвался от столба и упал на землю, пока земля была влажной. На генерирующих станциях заземляется избыточный ток, и если заземление вообще неэффективно из-за неисправности, на помощь придут прерыватели замыкания на землю. Предохранитель помогает только тогда, когда передаваемая мощность превышает номинальную мощность наших приборов, он блокирует ток от достижения наших приборов, сдувая и защищая наши приборы в процессе.

В наших электрических приборах, если чрезмерные токи не заземлены, мы можем получить сильный удар током. Заземление в электроприборах происходит только тогда, когда есть проблема, и это должно уберечь нас от опасности. Если в электронной установке металлическая часть электроприбора вступает в непосредственный контакт с проводом под напряжением, что может быть вызвано неисправностью установки или иным образом, металл будет заряжаться, и на нем будет накапливаться статический заряд.

Если вы коснетесь металлической части в этот момент, вас ударит. Но если металлическая часть прибора заземлена, заряд будет передаваться земле, а не накапливаться на металлической части прибора. Ток не течет через заземляющие провода в электроприборах, это происходит только тогда, когда возникает проблема, и только для того, чтобы направить нежелательный ток на землю, чтобы защитить нас от сильного удара.

Кроме того, если провод под напряжением случайно коснется (в неисправной системе) металлической части машины. Теперь, если человек коснется этой металлической части машины, то ток потечет через его тело на землю, следовательно, он получит удар электрическим током, что может привести к серьезным травмам, вплоть до смерти. Поэтому так важно заземление?

Электрическое заземление и заземление….. Продолжение следует…

Пожалуйста, подпишитесь ниже, если хотите получать следующий пост о Заземление/заземление , например:

• Рассчитайте размер проводника непрерывности заземления, заземляющего провода и заземляющих электродов для различных электрических устройств и оборудования, таких как двигатели, трансформаторы, домашняя проводка и т. д., с помощью простых расчетов
• Цепь заземления и ток замыкания на землю
• Защита системы заземления и дополнительных устройств, используемых в системе заземления/заземления
• Что нужно помнить при обеспечении заземления
• Важная инструкция по правильной системе заземления
• Электричество Правила заземления
• Как проверить сопротивление заземления с помощью тестера заземления
• Как проверить сопротивление контура заземления с помощью амперметра и вольтметра
• Многократное защитное заземление
• И многое другое….

  Методика проверки цепи между заземлителями и заземленными элементами: Проверки наличия цепи между заземлителями и заземленными элементами, между заземленными установками и элементами заземленных установок
