На какой высоте устанавливается счетчик электроэнергии: Высота установки электросчетчика согласно ПУЭ и ГОСТ

Общие требования к местам установки приборов учета:

1. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка:

— потребителей,

— производителей электрической энергии (мощности) на розничных рынках,

— сетевых организаций,

 имеющих общую границу балансовой принадлежности.

При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям.

(Основание п. 144 ПП РФ №442 от 04.05.2012).

2. Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.

(Основание п. 147 ПП РФ №442 от 04.05.2012).

3. Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление приборов учета на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов приборов учета должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

(Основание ПУЭ п.1.5.29).

4. Для безопасной установки и замены приборов учета в сетях напряжением до 380 В должна предусматриваться возможность отключения прибора учета установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к прибору учета. Трансформаторы тока, используемые для присоединения приборов учета на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

(Основание ПУЭ п.1.5.36).

5. Для безопасной замены прибора учета, непосредственно включаемого в сеть, перед каждым прибором учета должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к нему.

Отключающие аппараты для снятия напряжения с расчетных приборов учета, расположенных в квартирах, должны размещаться за пределами квартиры

(Основание ПУЭ п.7.1.64).

6. После прибора учета, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после прибора учета отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.

(Основание ПУЭ п.7.1.65).

7. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний приборов учета.

(Основание ПУЭ п.7.1.66).

8. Расчетные приборы учета в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т. п.). (Основание ПУЭ п.7.1.60).

9. В общественных зданиях расчетные приборы учета электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные приборы учета должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.

ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные приборы учета могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные приборы учета для расчета с основным абонентом.

(Основание ПУЭ п.7.1.61).

10. Расчетные приборы учета для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.

(Основание ПУЭ п.7.1.62).

11. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный прибор учета (при трехфазном вводе) на каждую квартиру

(Основание ПУЭ п.7.1.59).

12. Расчетные квартирные приборы учета рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).

При установке квартирных щитков в прихожих квартир приборы учета, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.

(Основание ПУЭ п.7.1.63).

Требования к местам установки приборов учёта производителей электрической энергии на розничном рынке:

1. Субъект розничных рынков, владеющий на праве собственности или на ином законном основании объектом по производству электрической энергии (мощности) и энергопринимающими устройствами, соединенными принадлежащими этому субъекту на праве собственности или на ином законном основании объектами электросетевого хозяйства, по которым осуществляется передача всего или части объема электрической энергии, потребляемой указанными энергопринимающими устройствами такого субъекта, в целях участия на розничных рынках в отношениях по продаже электрической энергии (мощности), произведенной на принадлежащих ему объектах по производству электрической энергии (мощности), обязан обеспечить раздельный почасовой учет производства и собственного потребления электрической энергии в соответствии с требованиями настоящего документа.

(Основание п. 63 ПП РФ №442).

2. Приборы учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках должны устанавливаться в местах присоединения объектов по производству электрической энергии (мощности) к энергопринимающим устройствам и (или) иным объектам электроэнергетики производителя электрической энергии (мощности) на розничном рынке, а также на границе балансовой принадлежности производителя электрической энергии (мощности) на розничном рынке и смежных субъектов (потребителей, сетевых организаций).

(Основание п. 141  ПП РФ №442).

Где установить электросчетчик в квартире, доме, на даче

Предисловие. Сегодня мы решили рассмотреть вопрос правильной установки счетчика электроэнергии и уделим внимание данной проблеме в этой статье. Рассмотрим подробнее правила установки электросчетчика в квартире, в частном доме и на даче в 2015-2016 годах, так как установка прибора учета потребляемой энергии необходима везде, где происходит подключение жилой недвижимости к центральным электросетям.

В каждом загородном доме, на даче и в квартире необходим открытый доступ ко всем источникам электроэнергии. Однако технические трудности не всегда позволяют это сделать, и многих домовладельцев волнует вопрос, где можно установить счетчики электричества в частном доме. Чтобы к владельцу недвижимости в дальнейшем не было никаких претензий от энергосбытовой компании города или района.

Содержание

1. О чем следует знать перед установкой прибора
2. Где установить счетчик электроэнергии в частном доме
3. Где установить счетчик электроэнергии в квартире
4. Где установить счетчик электроэнергии на даче
5. Законна ли установка счетчика электроэнергии на улице?
6. Требования ПУЭ (Правила устройства электроустановок)
7. Пункт 1.5.27
8. Пункт 1.5.29

О чем следует знать перед установкой прибора

По принципу работы разделяют счетчики на электронные и индукционные. Индукционные приборы учета потребляемой энергии являются менее точными и их повсеместно меняют на электронные. Перед покупкой необходимо осмотреть целостность пломбы государственного доверителя и уточнить срок установки пломбы на прибор. Если счетчик трехфазный, то установка пломбы на электросчетчике должна быть сделана не позже 1 года, для однофазного прибора – не более 2 лет.

Установить счетчик сможет любой электромонтажник, но перед работой необходимо затребовать у энергосбытовой компании типовой договор на выполнение работ с приложенным к нему актом о разделении балансовой принадлежности. В документах будут содержаться все требования к установке счетчика электроэнергии, и описана граница ответственности поставщика электроэнергии и хозяином недвижимости.

Где установить счетчик электроэнергии в частном доме

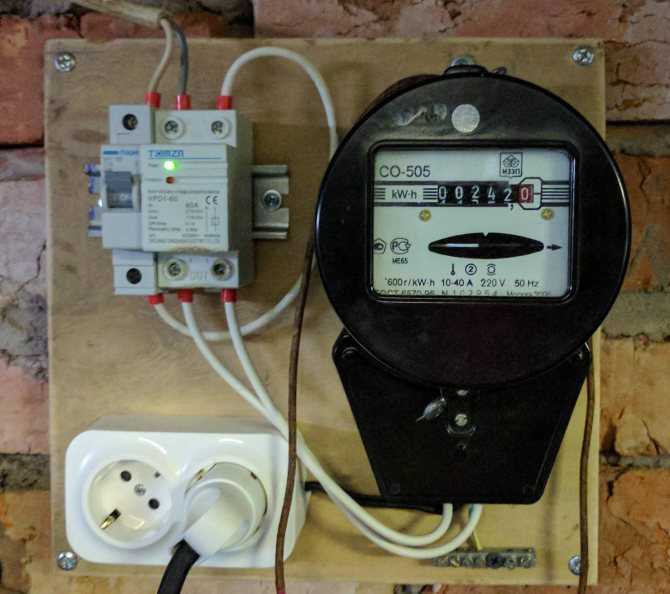

Подключение вводного автомата в щитке

Лучше всего устанавливать счетчик в теплом помещении в распределительном щитке. Наиболее оптимальный вариант для частного дома – утепленный предбанник, веранда или прихожая. Данный способ защитит прибор от влажности и атмосферных осадков, с другой стороны не затруднит доступ к прибору учета потребляемой энергии при проверке или техническом обслуживании.

Высота монтажа счетчика варьируется от 0,8 до 1,7 метра от уровня пола. Входная цепь должна подключаться к входному автомату, а уже после этого к вашему счетчику. К щитку подключается защитное заземление, которое обезопасит электронику и технику в доме в случае короткого замыкания. Общая разводка с автоматами подключается уже выходу счетчика.

Многих владельцев частных домов и садовых участков работники энергосетей заставляют в добровольно-принудительном порядке переносить счетчик электроэнергии на фасад дома, мотивируя это различными распоряжениями своей энергосбытовой компании. По вопросу законности и правомерности этого требования читайте в статье далее в главе «Законна ли установка электросчетчика на улице».

Где установить счетчик электроэнергии в квартире

Электронный счетчик с автоматами в щитке

Установку электросчетчика в квартирах проводят в основном представители сетевой компании, следуя правилам ПУЭ. В старых многоэтажках счетчики устанавливаются на квартирных площадках в распределительных щитках. В новостройках счетчики устанавливают непосредственно в квартире в закрытом щитке в прихожих, где располагается также и группа автоматов на всю квартиру.

При переносе счетчика электроэнергии из подъезда в квартиру следует знать, где можно установить счетчик электроэнергии в квартире. Для этого необходимо подготовить в прихожей место для монтажа электрического щитка. Высота для монтажа счетчика на стене должна быть в пределах от 0,8 до 1,7 метра от уровня пола. Допускается высота и меньше 0,8 метра от уровня пола, но не менее 0,4 м.

Соблюдая Правила устройства электроустановок (ПУЭ) входная цепь обесточивается и производится подключение к входному автомату. С автомата цепь идет уже на сам прибор учета электроэнергии, а уже от него к разводке с автоматами. К щитку подводится заземление, которое в случае короткого замыкания защитит бытовую технику и электронику в квартире от скачка напряжения.

Где установить счетчик электроэнергии на даче

Установить счетчик в садоводстве или на даче следует на фасаде дома на высоте 0,8 – 1,7 метра, что обеспечит доступ к прибору представителям сетевой компании. При температурах ниже 0°С счетчики будут учитывать потребление некорректно. По этой причине следует подумать об утепленном электро щитке или установке прибора учета потребляемой энергии внутри отапливаемого помещения садового домика.

При размещении счетчика на фасаде здания, потребителя лишают возможности безопасного содержания своего имущества, поскольку доступ к прибору учета в снт будут иметь не только сотрудники организации, но и любой желающий. Если вы не препятствуете доступу для проверки и снятия показаний электросчетчика контролерам и представителям сбытовой компании, то оснований обязывать вас устанавливать прибор на улице нет.

Законна ли установка счетчика электроэнергии на улице?

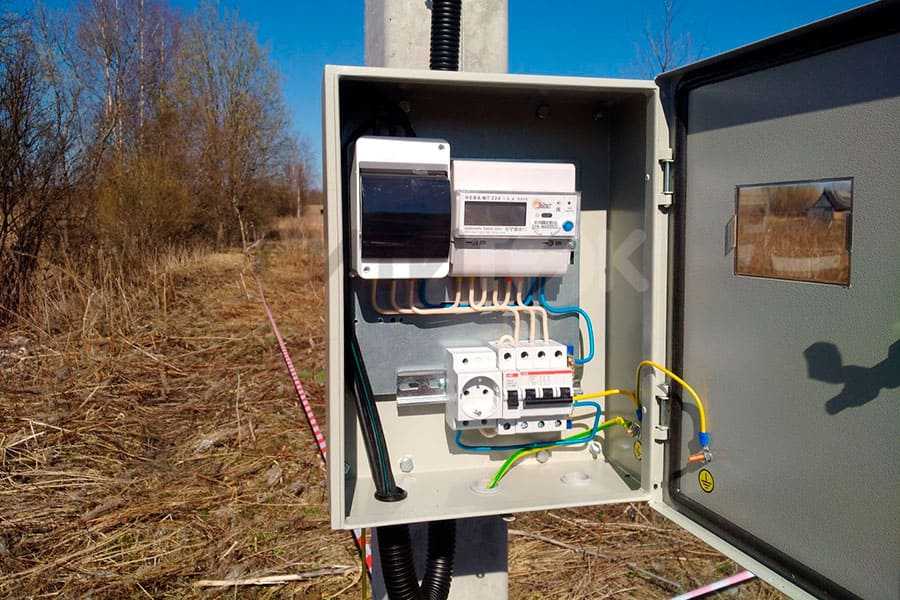

Установка счетчика на фасаде дома

Правила установки электросчетчика на улице также регламентируются ПУЭ. Однако стоит ли устанавливать счетчик на улице решать вам. Зачастую энергосбытовые компании просто хотят решить проблемы с проверкой показаний прибора за счет потребителя. При этом следует знать, что установка счетчиков электричества на улице будет подвергать прибор отрицательному воздействию атмосферных явлений.

Влажность и холод будут оказывает негативное влияние на срок службы прибора, кроме того при отрицательных температурах индукционный счетчик считать потребление электроэнергии будет неточно, причем в пользу энергосберегающей компании в 2015-2016 годах. Требования организаций по установке счетчика электроэнергии в снт и в частных домах на улице незаконны и идут в ущерб собственникам жилья.

Установка электросчетчика на столбах, на фасаде дома на улице нарушают требования ПУЭ, где черным по белому написано, что электрический счетчик необходимо устанавливать в сухих помещениях с температурой не ниже 0°С. Если приведенные аргументы не действуют, то можно пойти на небольшую хитрость и установить электрический счетчик на фасаде дома, где планируется в дальнейшем строительство утепленной веранды.

Требования ПУЭ (Правила устройства электроустановок)

Пункт 1.5.27

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Допускается установка счетчика электричества в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Пункт 1.5.29

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Минимальная высота счетчика электроэнергии

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Электросчетчик
[ad#block] Электрика Вопрос: Какая минимальная высота для монтажа электрощита?

• Существует ли минимальная высота для установки счетчика на стороне дома.
• Новая подземная служба и новая служба/счетчик 43″ до верха банки.
• Насколько я понимаю, все панели должны быть установлены на 60–72 дюйма выше конечного уровня.

Этот вопрос по электропроводке поступил от Энтони из Уайт-Пайн, штат Теннесси.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Энтони.

Установка электропроводки

Применение: установка электропроводки.
Уровень квалификации: продвинутый — лучше всего устанавливать лицензированным подрядчиком по электротехнике или сертифицированным мастером-электриком.
Необходимые инструменты: Сумка электриков с ручными инструментами и различными электроинструментами, необходимыми для определенного метода установки электрооборудования.
Расчетное время: зависит от типа панели, местоположения и доступного доступа к области проекта.
Меры предосторожности: это обширный проект. Работа в электрическом щите сопряжена с опасностью возникновения дугового разряда и должна выполняться лицензированным подрядчиком по электротехнике.
Примечание. Установка панели обслуживания электрооборудования должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Монтаж счетчика электроэнергии

• • Минимальная высота счетчика электроэнергии фактически указывается местным поставщиком электроэнергии или энергетической компанией.
  • Национальный электротехнический кодекс NEC не определяет минимальную высоту для счетчика энергопотребления, однако типичная минимальная высота для установки счетчика энергопотребления на стене дома составляет от 5 до 6 футов над уровнем поверхности или уровнем земли.

Подробнее о электротехнических услугах

Домашние электрические коды для услуг

Основные цирки для проводки дома

Цирки для проводки домов и проводки. цепи и автоматические выключатели, которые установлены, идентифицируя типы и размеры силы тока, используемые в большинстве домов.

Перечень цепей электрической панели

Коды подземных электрических сетей

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Высота коробки электросчетчика — Conquerall Electrical Ltd

Если вы строите новый дом, вам может быть интересно: какова максимальная и минимальная высота коробки электросчетчика? И где его разместить? Вот несколько советов. Кроме того, помните, что нет конкретных требований NEC к высоте электрической розетки, поэтому вам необходимо проконсультироваться с местной коммунальной службой. Как правило, обслуживающая компания требует, чтобы измерительная коробка была установлена ​​на высоте от четырех до шести футов над конечным уклоном.

Какова максимальная высота метража?

Существуют нормы и правила относительно высоты электрощита. Хотя нет установленного ограничения по высоте, в большинстве областей требуется, чтобы счетчик находился на высоте не менее шести футов над землей. Однако максимальная высота должна быть выше этой. Однако это ограничение по высоте не распространяется на коммунальные предприятия, у которых могут быть другие правила. Таким образом, высоту коробки электрического счетчика следует измерять, глядя на высоту счетчика.

Хотя NEC не указывает максимальную высоту коробки электросчетчика, многие электрики следуют общепринятым профессиональным стандартам. Эти стандарты в целом приемлемы и должны соблюдаться. Иногда высоту ящика приходится регулировать по обстоятельствам, например, вбивать сучки в дерево. Таким образом, высота коробки электрического счетчика может быть от четырех до шести футов. Перед началом любых электромонтажных работ важно соблюдать все правила и нормы безопасности.

Какова высота электрошкафа?

Национальный электротехнический кодекс не определяет минимальную высоту электрического щита. Высота панели должна быть шесть футов семь дюймов или меньше, но может быть и меньше, в зависимости от оборудования внутри. Высота ящика должна быть не менее чем на четыре фута выше высоты оборудования и не менее чем на два фута шире оборудования. Некоторые распределительные коробки устанавливаются вверх дном, поэтому нижний выключатель становится верхним.

Высота электрической розетки беспокоит многих домовладельцев. Электрические розетки обычно располагаются на высоте от 16 до 48 дюймов над полом. Тем не менее, это может сильно варьироваться в зависимости от типа вашего дома. В новом доме высота розетки должна быть не менее 15 дюймов над полом. Также при измерении высоты короба обязательно учитывайте толщину напольного покрытия.

Какова минимальная высота метровой коробки?

Особых требований к минимальной высоте коробки электросчетчика нет. Однако коммунальные компании обычно устанавливают для счетчиков высоту от четырех до шести футов над землей. Как правило, вы должны оставить не менее 6 футов свободного пространства перед коробкой. Кроме того, вокруг счетчика нельзя возводить какие-либо конструкции. Исключениями из этого правила являются утвержденные счетчики.

Большинство коробок счетчиков имеют вырезы для вставки винтов или монтажных пластин. Перед монтажом измерительной коробки обязательно правильно отметьте место вставки. Это обеспечит правильную установку винтов и креплений и уменьшит риск ослабления крышек. Если у вас каменная стена, используйте расширительные щиты и свинцовые анкеры с оцинкованными крепежными винтами, чтобы прикрепить коробку к стене.

При установке коробки электрического счетчика на наружной стене не забудьте убрать какие-либо препятствия. В идеале коробка должна быть не менее четырех футов в высоту и шести дюймов в ширину. Для верности следует убедиться, что в ящике нет окна, которое нельзя открыть. Если ящик будет расположен в окне, которое находится непосредственно над вытяжным вентиляционным отверстием, обязательно установите ограждение на дне, чтобы предотвратить попадание капель воды на блок счетчика. Если у вас есть уникальная ситуация, вы должны связаться с вашей коммунальной компанией для получения более подробной информации.

Где разместить электросчетчик?

В идеале вам следует закрепить коробку электросчетчика на внешней стене. Убедитесь, что он находится не менее чем в четырех футах от земли. Вы также можете разместить коробку на стене. Не забудьте просверлить несколько отверстий, чтобы закрепить коробку. Отверстия для винтов помогут удержать вашу коробку на месте. После установки вам следует подумать о местоположении и ориентации вашего электросчетчика. Он должен быть достаточно высоким, чтобы его было видно, не мешая обзору.

Если блок электросчетчика находится в другом месте, вы должны связаться с коммунальным предприятием и запросить их мнение. Компания определит лучшее место для вашего бокса. Однако вы можете запросить конкретное место, если хотите. Вы должны иметь в виду, что коммунальная компания установит требования к высоте и зазору вокруг розетки счетчика. Например, высота вокруг гнезда счетчика не должна превышать шести футов семи дюймов. Точно так же пространство с обеих сторон должно быть не менее двенадцати футов.

Как установить новый электросчетчик?

Независимо от того, переходите ли вы к новому поставщику электроэнергии или просто хотите заменить существующего, вам нужно знать, как установить новый электросчетчик. Эта статья проведет вас через процесс шаг за шагом. Прежде чем начать, вы должны срезать защитную бирку со старого счетчика. Внутри счетчика есть три провода: черный для горячей стороны, красный для нейтральной стороны и провод заземления. Линии должны быть подключены к соответствующим наконечникам на верхней половине гнезда счетчика.

Прежде чем начать, обязательно свяжитесь с вашей электроэнергетической компанией, чтобы получить разрешение. Получив разрешение, можно приступать к установке. С помощью гаечного ключа снимите покрытия на высоковольтном питающем и заземляющем проводе. Убедитесь, что вы знаете, что делаете! Не пытайтесь установить коробку самостоятельно! Электрическая компания может отключить линии, если вы не будете следовать их инструкциям, поэтому не пытайтесь делать это дома!

Какой высоты должна быть база в Онтарио?

PowerStream, компания, обслуживающая общины к северу от Торонто и центральной части Онтарио, установила 320 000 интеллектуальных счетчиков Sensus в 2007 г. , и у нее не было ни пожаров, ни жалоб клиентов. Компания все еще выясняет, нужно ли снимать счетчики с домов, но говорит, что процесс прошел успешно. Несмотря на проблемы с интеллектуальными счетчиками, PowerStream заявляет, что с момента установки счетчиков у них не было ни одного пожара и только один звонок от клиента.

Насколько близко к двери может быть установлен электросчетчик?

Ответ на вопрос «Как близко к двери может быть установлен электросчетчик?» зависит от множества факторов, в том числе от размеров самого счетчика и его расположения. Например, дверь или окно шириной более 36 дюймов заблокируют путь электросчетчика. Устройство отключения питания, расположенное под счетчиком, также может вызвать возгорание электрического тока. Из-за этих факторов самое безопасное место для размещения счетчика — не менее четырех футов от двери.

Хотя NEC не указывает конкретное расстояние для счетчика, которое должно быть расположено рядом с окном, в нем указаны минимальные расстояния для кабелей и открытых проводников от этих конструкций.
