Условные обозначения на электрических схемах по ГОСТ: буквенные, графические
Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.
Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база
Содержание статьи
- 1 Нормативная база
- 2 Обозначение электрических элементов на схемах
- 2.1 Электрические щиты, шкафы, коробки
- 2.2 Элементная база для схем электропроводки
- 2.2.1 Изображение розеток
- 2.2.2 Отображение выключателей
- 2.3 Лампы и светильники
- 3 Радиоэлементы
- 4 Буквенные обозначения
Нормативная база
Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями.
Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:
Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем
Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.
Обозначение электрических элементов на схемах
Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.
Обозначение светодиода, стабилитрона, транзистора (разного типа)
Электрические щиты, шкафы, коробки
На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.
Обозначение электрических элементов на схемах: шкафы, щитки, пульты
Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)
| Номер | Название | Изображение на схеме |
|---|---|---|
| 1 | Автоматический выключатель (автомат) | |
| 2 | Рубильник (выключатель нагрузки) | |
| 3 | Тепловое реле (защита от перегрева) | |
| 4 | УЗО (устройство защитного отключения) | |
| 5 | Дифференциальный автомат (дифавтомат) | |
| 6 | Предохранитель | |
| 7 | Выключатель (рубильник) с предохранителем | |
| 8 | Автоматический выключатель со встроенным тепловым реле (для защиты двигателя) | |
| 9 | Трансформатор тока | |
| 10 | Трансформатор напряжения | |
| 11 | Счетчик электроэнергии | |
| 12 | Частотный преобразователь | |
| 13 | Кнопка с автоматическим размыканием контактов после нажатия | |
| 14 | Кнопка с размыканием контактов при повторном нажатии | |
| 15 | Кнопка со специальным переключателем для отключения (стоп, например) |
Элементная база для схем электропроводки

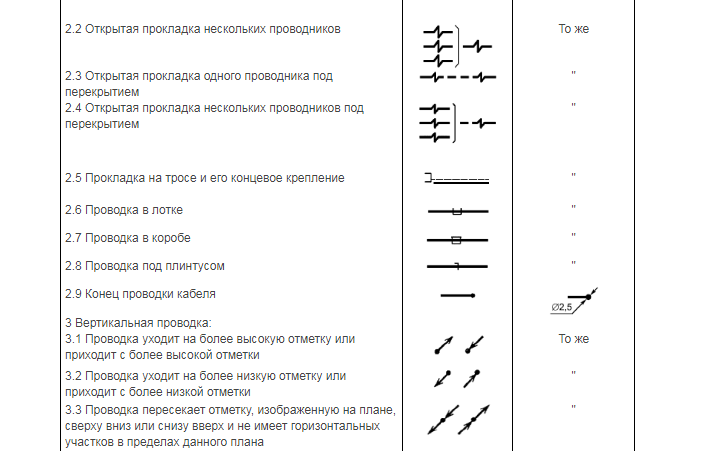

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.
д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.
| Номер | Название | Обозначение электрических элементов на схемах |
|---|---|---|
| 1 | Фазный проводник | |
| 2 | Нейтраль (нулевой рабочий) N | |
| 3 | Защитный проводник («земля») PE | |
| 4 | Объединенные защитный и нулевой проводники PEN | |
| 5 | Линия электрической связи, шины | |
| 6 | Шина (если ее необходимо выделить) | |
| 7 | Отводы от шин (сделаны при помощи пайки) |

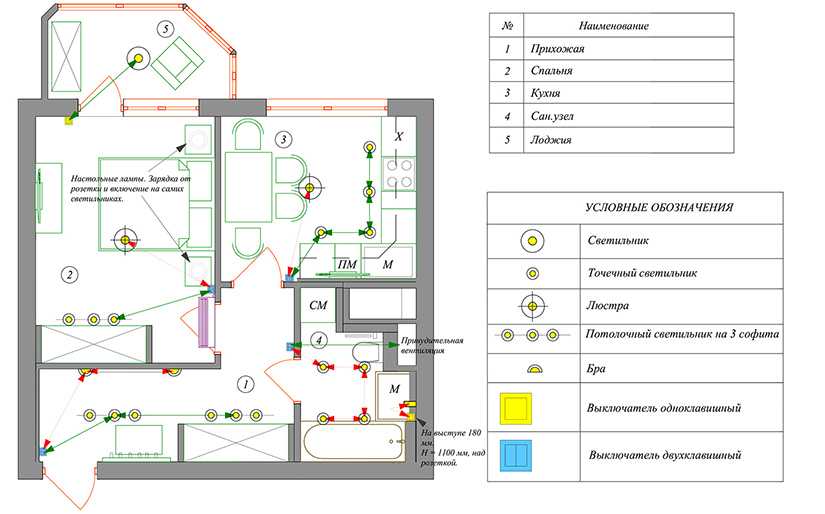

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.
Пример схемы электропитания и графическое изображение проводов на ней
Изображение розеток

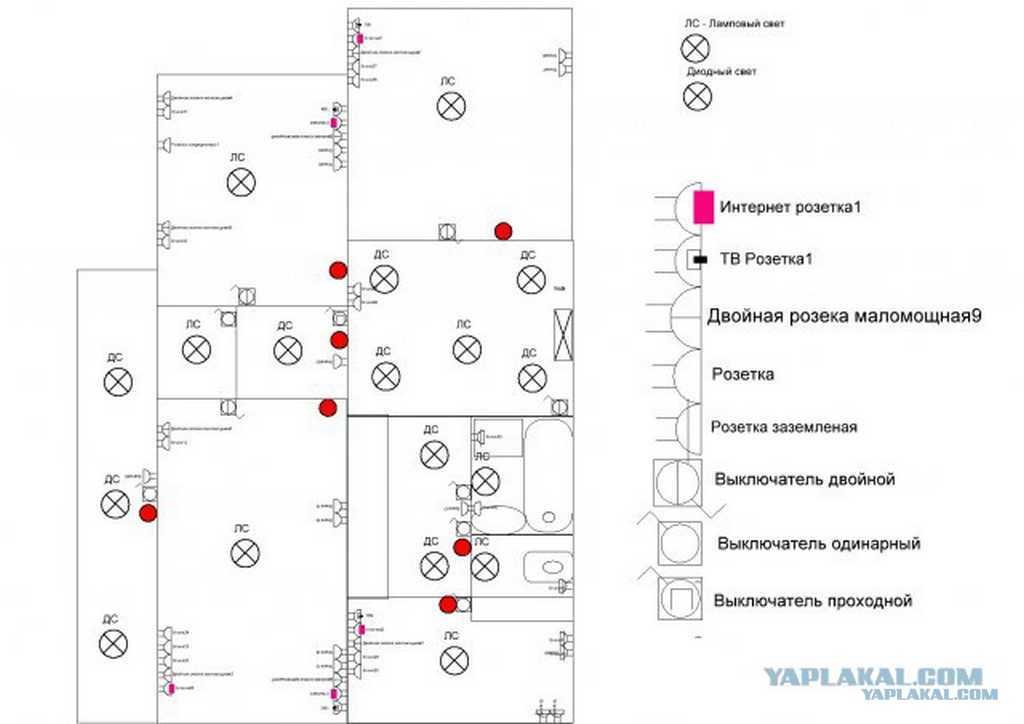

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.
Обозначение розеток на чертежах
Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.
Условные обозначения розеток в электрических схемах
Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка.
Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.
Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.
Обозначение трехфазной розетки на чертежах
Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.
Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.
д.).
Отображение выключателей
Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.
Условные графические обозначения выключателей на электрических схемах
Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.
Как выглядит схематичное изображение проходных выключателей
В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
Лампы и светильники
Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания.
На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.
Изображение светильников на схемах и чертежах
Радиоэлементы
При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.
Условные обозначения радиоэлементов в чертежах
Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.
Буквенные обозначения
Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).
| Название элемента электрической схемы | Буквенное обозначение | |
|---|---|---|
| 1 | Выключатель, контролер, переключатель | В |
| 2 | Электрогенератор | Г |
| 3 | Диод | Д |
| 4 | Выпрямитель | Вп |
| 5 | Звуковая сигнализация (звонок, сирена) | Зв |
| 6 | Кнопка | Кн |
| 7 | Лампа накаливания | Л |
| 8 | Электрический двигатель | М |
| 9 | Предохранитель | Пр |
| 10 | Контактор, магнитный пускатель | К |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | Штепсельный разъем | Ш |
| 14 | Электромагнит | Эм |
| 15 | Резистор | R |
| 16 | Конденсатор | С |
| 17 | Катушка индуктивности | L |
| 18 | Кнопка управления | Ку |
| 19 | Конечный выключатель | Кв |
| 20 | Дроссель | Др |
| 21 | Телефон | Т |
| 22 | Микрофон | Мк |
| 23 | Громкоговоритель | Гр |
| 24 | Батарея (гальванический элемент) | Б |
| 25 | Главный двигатель | Дг |
| 26 | Двигатель насоса охлаждения | До |
Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.
Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:
- реле тока — РТ;
- мощности — РМ;
- напряжения — РН;
- времени — РВ;
- сопротивления — РС;
- указательное — РУ;
- промежуточное — РП;
- газовое — РГ;
- с выдержкой времени — РТВ.
В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.
Обозначения в электрике, которые лучше произносить правильно
Метки
Быт Дом Мужчины Саморазвитие
Каждый настоящий мужчина должен разбираться в электрике. Безусловно, не все становятся мастерами этого дела, но базовые вещи знать нужно. Некоторые фразы сразу покажут электрику, что вы «чайник». Чтобы не упасть лицом в грязь, редакция «Так Просто!» расскажет о том, как правильно произносить обозначения в электрике.
© Depositphotos
Во-первых, мы не призываем наших дорогих мужчин делать монтаж розеток или лезть в проводку самостоятельно. Для этих целей лучше вызвать электрика. Чтобы не запутаться в разговоре с мастером, нужно знать базовые обозначения. Решить проблему будет намного проще, а вопрос «Где у вас стоит автоматник?» не будет вызывать смятения. В таком случае ты не растеряешься и сразу поймешь, что речь идет об автоматическом выключателе.
«Контролька»
Так говорить неправильно и даже немного комично. Новички называют «контролькой» обычную индикаторную отвертку. Она занимает первое место среди инструментов электрика. Поэтому лучше называть такую отвертку индикаторной или просто индикатором-отверткой.
© Pixabay
«Пакетник»
«Пакетником» по ошибке называют автоматический выключатель. Электрики между собой называют его автоматом. Так звучит просто и понятно, к тому же более грамотно. Термин «пакетник» можно было услышать лет шестьдесят тому назад, да и то при некачественном монтаже электросетей.
© Pixabay
«Счётчик»
Со счётчиком всё в порядке, так его называют и электрики, и простые люди. Однако некоторые умельцы называют этот прибор электрощитовой. Это совершенно другое понятие, электрощитовая — шкаф, который устанавливают перед входом в квартиру. Лучше не путать эти понятия, чтобы не ввести мастера в заблуждение.
© Depositphotos
«Лампа «горит»
Исправная лампа не может гореть, разве что светить. Если лампа и вправду горит, лучше вызвать мастера, который поможет решить проблему или в крайнем случае пожарную службу.
© Pixabay
«Тройник»
Тройник — приспособление, которое вставляют в розетку для подключения трех электроприборов. Из-за отсутствия опыта некоторые люди называют тройником удлинитель — устройство для подвода электричества в труднодоступные места. Между прочим, лучше использовать тройники: провода часто перегреваются, а это устройство помогает избежать короткого замыкания.
© Depositphotos
«Многожильный провод»
В многожильном проводе должно быть несколько жил, которые надежно изолированы друг от друга. А если в руки попался провод, в котором просто много других маленьких проводков, — это гибкий кабель. Не стоит путать эти понятия и вводить электриков в заблуждение.
© Pixabay
Все люди допускают ошибки и путают некоторые понятия. Особенно, если эти термины не связаны с профессиональной деятельностью человека. Однако для общего развития не лишним будет знать базовые обозначения в электрике. Желаем удачи!
Поделиться
Символы и значения электрических и электронных устройств
1. Что такое электрические и электронные символы?
Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем.
Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.
Источник изображения: EdrawMax Online
2. Общие электрические и электронные символы
Поскольку мы рисуем любую принципиальную схему, мы не можем нарисовать фактические компоненты или часть, которая нам нужна для создания схемы.
Поэтому, чтобы преодолеть эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.
2.1 Электрические символы
Символы проводов
| Символ | Имя | Описание |
| Электропровод | Это символ, который используется для обозначения провода. | |
| Подключенные провода | Этот символ представляет собой пересечение проводов. | |
| Не подключать провода | Этот символ показывает, что провода не соединяются при пересечении. |
Символы переключателей
| Символ | Имя | Описание |
| Переключатель SPST | Это символ переключателя, который отключает ток при размыкании. | |
| Переключатель SPDT | Этот символ переключателя выбирает между двумя соединениями. | |
| Кнопка (НО) | Это символ, обозначающий мгновенный выключатель — нормально разомкнутый. | |
| Кнопочный переключатель (НЗ) | Это обозначает символ мгновенного выключателя — нормально замкнутый. | |
| DIP-переключатель | Это символ DIP-переключателя, который используется для встроенной конфигурации. |
Реле
| Символ | Имя | Описание |
| Реле SPST | Это показывает символ реле, которое замыкает соединение электромагнитом. | |
| Реле SPDT | Это показывает символ реле, которое размыкает соединение электромагнитом. |
Заземление
| Символ | Имя | Описание |
| Земля Земля | Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током. | |
| Заземление | Этот символ показывает провод, подключенный к шасси цепи. | |
| Цифровая земля | Это относится к опорному напряжению цифро-аналогового если. |
Катушки индуктивности
| Символ | Имя | Описание |
| Индикатор | Символ катушки/соленоида, создающего магнитное поле. | |
| Индуктор с железным сердечником | Это символ индуктора с железным сердечником, который включает в себя железо. | |
| Переменный индуктор | Это катушка или соленоид с переменным магнитным полем. |
Двигатель и трансформатор
| Символ | Имя | Описание |
| Мотор | Символ двигателя, преобразующего электрическую энергию в кинетическую. | |
| Трансформатор переменного тока | Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое. |
Посмотрите это видео, чтобы узнать больше о символах схемы электроснабжения. Если видео не воспроизводится, посетите его на YouTube.
2.2 Символы электроники
Электронный символ — это пиктограмма, используемая для представления различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.
Электронные символы также известны как схемы символов, потому что они используются в схемах электронных схем.
Сопротивление
| Символ | Имя | Описание |
| Переменное сопротивление | Это символ регулируемого резистора с двумя выводами. | |
| Потенциометр | Это символ регулируемого резистора с 3 выводами. | |
| Подстроечный резистор | Это символ подстроечного резистора, также известного как предустановленный резистор. | |
| Термистор | Это символ терморезистора, сопротивление которого изменяется при изменении температуры. | |
| Фоторезистор | Это символ фоторезистора — изменение сопротивления при изменении интенсивности света. |
Диод
| Символ | Имя | Описание |
| Диод | Диод пропускает ток только в одном направлении — слева (анод) и справа (катод). | |
| Стабилитрон | Он позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение выше пробивного. | |
| Диод Шоттки | Диод Шоттки — это диод с малым падением напряжения. | |
| варикап диод | Это представляет варикап диод. Диод переменной емкости. | |
| Светодиод | Светодиод излучает свет, когда через него проходит ток. | |
| Фотодиод | Это символ фотодиода, который пропускает ток при воздействии света. |
Конденсатор
| Символ | Имя | Описание |
| Конденсатор | Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током. | |
| Переменный конденсатор | Символ представляет регулируемую емкость. |
Источники
| Символ | Имя | Описание |
| Источник напряжения | Это символ источника напряжения, который генерирует постоянное напряжение. | |
| Источник тока | Это символ Источника тока, который генерирует постоянный ток. | |
| Источник переменного напряжения | Этот символ указывает на источник переменного напряжения. | |
| Батарейная ячейка | Это символ использования одной ячейки для генерации постоянного напряжения. | |
| Батарея | Это символ батареи, представляющей собой комбинацию двух или более элементов. | |
| Управляемый источник напряжения | Это символ источника постоянного напряжения, который дает регулируемое напряжение на выходе. | |
| Управляемый источник тока | Он представляет собой управляемый источник тока, который дает управляемый ток на выходе. |
Символы счетчиков
| Символ | Имя | Описание |
| Вольтметр | Это символ, который показывает вольтметр, который используется для измерения напряжения. | |
| Амперметр | Он представляет собой амперметр, работа которого заключается в измерении тока в цепи. | |
| Омметр | Это символ омметра, который необходим для измерения сопротивления резистора. | |
| ваттметр | Это представляет собой измеритель мощности, который показывает потребляемую мощность. |
Символы преобразователя и усилителя
| Символ | Имя | Описание |
| Операционный усилитель | Эта операция дает входной сигнал Amplify. | |
| Аналого-цифровой преобразователь | Это символ ATD, преобразующий аналоговый сигнал в цифровые числа. | |
| Цифро-аналоговый преобразователь | Это символ DTA, который преобразует цифровые числа в аналоговые сигналы. |
Символы транзисторов
| Символ | Имя | Описание |
| Биполярный транзистор NPN | Это позволяет протекать току, когда высокий потенциал находится в основании (середине). | |
| Биполярный транзистор PNP | Это позволяет протекать току, когда низкий потенциал находится в основании (середине) символа. | |
| Транзистор Дарлингтона | Состоит из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста. | |
| JFET-N транзистор | Символ JFET N-канальный полевой транзистор. | |
| JFET-P транзистор | Это обозначение JFET P, транзистора с эффектом P-канала. | |
| НМОП-транзистор | Это условное обозначение MOSFET N-канального MOSFET-транзистора. | |
| ПМОП-транзистор | Это обозначение MOSFET P-канального MOSFET-транзистора. |
Служебные символы
| Символ | Имя | Описание |
| ЗУММЕР | Издавать жужжащий звук, когда через него проходит ток. | |
| Электрический звонок | Это символ колокольчика, который звонит при активации. | |
| Предохранитель | Предохранитель отключается, когда ток превышает пороговое значение — используется для защиты цепи от больших токов. | |
| Автобус | Символ шины содержит несколько проводов. обычно для данных/адреса. | |
| Громкоговоритель | Преобразование электрического сигнала в звуковые волны. | |
| Микрофон | Микрофон Преобразует звуковые волны в электрический сигнал. | |
| Лампа/лампочка | Это символ лампы, которая светится, когда через нее проходит ток. |
Логические элементы и символы мультиплексора
| Символ | Имя | Описание |
| Не ворота | Это символ НЕ Врат. Выход 1, когда вход 0. | |
| И Ворота | Это символ Врат И. Выход 1, когда оба входа равны 1. | |
| Ворота И-НЕ | Это показывает вентиль И-НЕ, который выводит 0, когда оба входа равны 1. (НЕ + И). | |
| ИЛИ Ворота | Этот символ показывает или Gate, который выводит 1, когда любой вход равен 1. | |
| XOR-ворота | Символ XOR Gate, который выводит 1, когда входы разные. (Эксклюзивный или). | |
| Мультиплексор | Символ мультиплексора. Подключите выход к выбранной входной линии. | |
| DE-мультиплексор | Это показывает мультиплексор DE. Подключите выбранный выход к входной линии. | |
| Оптопара | Это показывает оптопару. Оптопара изолирует соединение с другой платой. |
2.3. Таблица электрических символов и PDF
Мы создали PDF-файл таблицы электрических символов для печати , который вы можете загрузить и распечатать, если хотите получить краткий справочник. Вы можете скачать файл, нажав на изображение ниже.
Щелкните изображение, чтобы загрузить таблицу электрических символов в формате PDF
3. Советы экспертов по использованию символов электрических схем
Таким образом, в восходящей таблице показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы, с их названием и описанием.
Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.
Вот советы по использованию этих символов.
3.1 Используйте профессиональный инструмент для построения электрических схем
Если вы хотите максимизировать свою эффективность и создавать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.
3.2 Настройка символов или импорт символов
Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.
Вот видео, чтобы узнать, как настроить символы и библиотеки в EdrawMax.
4. Дополнительные вопросы об электрических символах
1. Какие основные электрические символы?
В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор.
Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования. Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.
2. Зачем нам нужна электрическая схема?
Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.
3. Что такое электрическая однолинейная схема?
Определение электрической однолинейной схемы — это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки.
В электротехнике иногда ее называют однолинейной схемой. Это чертеж проводки любого электрооборудования. Точное подключение электрической цепи не показано.
5. Вывод
Прочитав это руководство, вы сможете больше узнать о электрические символы и значения. Если вы ищете умный и удобный инструмент для создания электрических схем, то EdrawMax Online будет идеальным выбором. Это интуитивно понятный инструмент для создания диаграмм, который предлагает широкий спектр библиотек и шаблонов для создания более 280 различных типов диаграмм в одном месте. Вы можете легко получить все типы электронных и электрических символов и создать все виды электрических схем и проводки. Получите быстрый старт с примерами электрических схем прямо сейчас.
EdrawMax Онлайн
Создайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Все на рабочем столе + Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПОПРОБУЙТЕ ОНЛАЙН
EdrawMax Desktop
Создайте более 280 типов диаграмм
Поддержка Windows, Mac, Linux
Полный доступ к ресурсам и шаблонам
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ
| ПРОВОДА | ||
| Провода Представляет собой проводник, по которому проходит электрический ток. Также называется линией электропередач, электрической линией или проводом. | Подключенные провода Представляет соединение двух проводников. Точка показывает точку соединения. | Неподключенные провода Представляет два несоединенных провода/проводника. |
| Линия входной шины Представляет шину для ввода или входящих данных. | Линия выходной шины Представляет шину для вывода или исходящих данных. | Терминал Представляет начальную или конечную точку. |
| Автобусная линия Представляет собой несколько проводников, соединенных вместе в провод шины. | ||
| ВЫКЛЮЧАТЕЛИ | ||
| Кнопка (нормально открытая) Этот переключатель находится в состоянии ON, когда кнопка нажата, в противном случае он находится в состоянии OFF. | Кнопка (нормально замкнутая) Первоначально этот переключатель находится во включенном состоянии. Он переходит в состояние OFF, когда его отпускают. | Переключатель SPST Однополюсный, однонаправленный, сокращенно SPST. Это действует как переключатель ВКЛ/ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а броски определяют количество позиций, которые соединяет полюс. |
| Переключатель SPDT Однополюсный на два направления сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение. | Переключатель DPST Двухполюсный, однонаправленный, сокращенно DPST. Этот переключатель может управлять двумя цепями одновременно. | Двухполюсный переключатель Двойной полюс на два направления — это полная форма DPDT. Это может соединить четыре цепи, изменив положение. |
| Релейный переключатель Представляет релейный переключатель. Это может управлять нагрузками переменного тока с помощью напряжения постоянного тока, подаваемого на катушку. | ||
| ИСТОЧНИКИ | ||
| Блок питания переменного тока Представляет подачу переменного тока в цепь. | Источник постоянного тока Представляет источник питания постоянного тока. | Источник постоянного тока Символ обозначает независимый источник тока, обеспечивающий постоянный ток. |
| Источник регулируемого тока Это зависимый источник тока. Обычно зависит от других источников (напряжение или ток). | Управляемый источник напряжения Это зависимый источник напряжения. Обычно зависит от других источников (напряжение или ток). | Одноэлементная батарея Обеспечивает питание цепи. |
| Многоэлементная батарея Комбинация из нескольких одноэлементных батарей или одной большой аккумуляторной батареи. Напряжение обычно выше. | ||
| Волновые генераторы | ||
| Синусоидальный генератор Представляет собой генератор синусоидального сигнала. | Генератор импульсов Представляет генератор импульсов или прямоугольных импульсов. | Треугольная волна Представляет генератор треугольных волн. |
| НАЗЕМНЫЕ СИМВОЛЫ | ||
| Заземление Эквивалентно теоретическому напряжению 0 В и используется в качестве эталона нулевого потенциала. Это потенциал идеально проводящей земли. | Сигнальная земля Это опорная точка, от которой измеряется сигнал. Из-за падения напряжения в цепи в цепи может быть несколько сигнальных заземлений. | Заземление шасси Действует как барьер между пользователем и цепью и предотвращает поражение электрическим током. |
| СИМВОЛЫ РЕЗИСТОРА | ||
| Постоянный резистор Это устройство, препятствующее протеканию тока в цепи. Эти два символа используются для обозначения постоянного резистора. | ||
| ПЕРЕМЕННЫЙ РЕЗИСТОР | ||
| Реостат Это двухполюсный переменный резистор. | Предустановка Миниатюрный переменный резистор. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется с помощью вращающегося регулятора, расположенного сверху, с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет. | Термистор Термочувствительный резистор. Они используются в датчиках температуры, цепях ограничения тока, цепях защиты от перегрузки по току и т. д. |
| Варистор Это резистор, зависящий от напряжения. Имеет нелинейные вольт-амперные характеристики. Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений. | Магнеторезистор Их также называют магнитозависимыми резисторами (MDR). | ЛДР Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Они обычно используются в светочувствительных приложениях. |
| Резистор с ответвлениями Постоянный резистор проволочного типа с одним или несколькими выводами по длине. Обычно используется в делителях напряжения. | Аттенюатор Это устройство, используемое для снижения мощности сигнала. Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов. | Мемристор Сопротивление мемристора варьируется в зависимости от направления потока заряда. Мемристоры могут использоваться в обработке сигналов, логике/вычислениях, энергонезависимой памяти и т. |
| СИМВОЛЫ КОНДЕНСАТОРОВ | ||
| Неполяризованный конденсатор Конденсатор хранит заряд в виде электрической энергии. Эти два символа используются для обозначения неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Они могут использоваться как в цепях переменного, так и постоянного тока. | Поляризованный конденсатор Поляризованные конденсаторы имеют небольшие размеры, но высокую емкость. Они используются в цепях постоянного тока. Их можно использовать как фильтры, для пропуска или обхода низкочастотных сигналов. | Электролитический конденсатор Почти все электролитические конденсаторы поляризованы и поэтому используются в цепях постоянного тока |
| Проходной конденсатор Они обеспечивают путь к земле с низким импедансом для высокочастотных сигналов | Переменный конденсатор Емкость переменного конденсатора можно регулировать поворотом ручки. | |
| ИНДУКТОРЫ | ||
| Катушка индуктивности с железным сердечником Используются вместо катушек индуктивности с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и требуют воздушного зазора для ее уменьшения. Катушки индуктивности с железным порошковым сердечником имеют встроенный воздушный зазор. | Катушки индуктивности с ферритовым сердечником Материал сердечника в катушках индуктивности этого типа изготовлен из ферритового материала. Они в основном используются для подавления интерференции электромагнитных волн. | Катушки индуктивности с центральным отводом Используются для соединения сигналов, |
| Катушки переменной индуктивности Наиболее распространены переменные катушки индуктивности с подвижным ферритовым магнитным сердечником | ||
| ДИОДЫ | ||
| Диод Pn-перехода Диод с PN-переходом пропускает ток только в условиях прямого смещения. Эти диоды можно использовать в цепях ограничения и фиксации, в качестве выпрямителей в цепях постоянного тока и т. д. | Стабилитрон В режиме прямого смещения работает как обычный диод и пропускает ток. Он также позволяет току течь в условиях обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения. | Фотодиод Фотодиод улавливает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом. Они используются в проигрывателях компакт-дисков, камерах и т. д. |
| Светодиод Светодиод | Варакторный диод Варакторный диод называется варикапом или диодом с переменной емкостью. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. д. | Диод Шокли Это четырехслойный диод. Это имело быструю операцию переключения и, следовательно, используется в приложениях переключения. |
| Диод Шоттки Представляет собой диод Шоттки. Он имеет низкое падение прямого напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разрядки | Туннельный диод Он также известен как диод Эсаки. Он может очень быстро переключаться и хорошо работать в микроволновом диапазоне частот. Это используется в схемах генератора и микроволновых цепях. | Тиристор Он состоит из четырех слоев чередующихся материалов P и N. |
| Диод постоянного тока Также называется токоограничивающим диодом или токорегулирующим диодом. Он ограничивает ток до заданного максимального значения. | Лазерный диод Лазерный диод аналогичен светоизлучающему диоду. Активная область формируется во внутренней области в структуре ПИН. Лазерные диоды находят применение в лазерной печати, лазерном сканировании и т. д. | |
| ОБОЗНАЧЕНИЯ ТРАНЗИСТОРА | ||
| НПН Изготовлен из комбинации полупроводника P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и переключения приложений. | ПНП Изготовлен из комбинации полупроводника N-типа между двумя полупроводниками P-типа. Он включается, когда переход база-эмиттер смещен в обратном направлении. | |
| JFET | ||
| N-канальный JFET N-канальный JFET | P-канальный JFET P-Channel JFET изготовлен из кремниевой пластины p-типа, которая образует два PN-перехода сбоку. Основными носителями заряда здесь являются дырки. | |
| МОП-транзистор | ||
| Расширение MOSFET Полевой МОП-транзистор в режиме расширения имеет положительный затвор. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, увеличивая проводимость канала. | МОП-транзистор истощения В режиме истощения работает отрицательный вентиль. Это уменьшает ширину обедненного слоя. | |
| Фототранзистор Фототранзистор преобразует падающую на него световую энергию в соответствующую электрическую энергию. | Фото Дарлингтон Фототранзистор Дарлингтона похож на фототранзистор с очень высоким коэффициентом усиления и чувствительностью | Транзистор Дарлингтона Эта конфигурация обеспечивает высокий коэффициент усиления по току. Они используются в регуляторах мощности, выходных каскадах аудиоусилителей, драйверах дисплеев и т. д. |
| ЛОГИЧЕСКИЕ ВОРОТА | ||
| И ворота Это базовые ворота, реализующие логическую конъюнкцию. Выход логического элемента И высокий, только если оба входа высокие, в противном случае оба низкие. | или Ворота Элемент ИЛИ реализует логическое разделение. Выход имеет высокий уровень, если любой из входов имеет высокий уровень. | Ворота Нанд Является дополнением вентиля И. |
| Нор Гейт Вентиль НЕ-ИЛИ не является вентилем ИЛИ. Выход этого вентиля высокий, если оба входа низкие, в противном случае высокий. | Не ворота Инвертор или логический элемент НЕ реализует логическое отрицание. Этот вентиль инвертирует вход. | Экзор Этот логический элемент реализует логику исключающего ИЛИ. Выход этого вентиля высокий, если оба входа различны. |
| Экснор Этот вентиль реализует отрицание логики EXOR. Выход этого вентиля высокий, только если два входа идентичны. | Буфер Это звуковое сигнальное устройство. Обычно используется в сигналах тревоги, таймерах и сообщениях подтверждения. | Буфер с тремя состояниями Аналогичен обычному буферу, но с управляющим сигналом. В случае активного верхнего буфера он работает нормально, только когда управляющий сигнал равен 1. |
| Флип-флоп Триггер также является элементом памяти | ||
| УСИЛИТЕЛИ | ||
| Базовый усилитель Усилитель — это устройство, которое усиливает относительно слабый входной сигнал, т. е. увеличивает мощность сигнала. Они используются в системах связи, аудиоустройствах и т. д. | Операционный усилитель Операционный усилитель (ОУ) представляет собой усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных устройствах, обработке сигналов, системах управления и т. д. | |
| АНТЕННА | ||
| Антенна Этот символ относится к антенне или антенне. | Рамочная антенна Рамочная антенна названа в честь ее формы, напоминающей петлю провода или другого электрического проводника. Они используются в качестве приемных антенн в низкочастотном диапазоне. | Дипольная антенна Это наиболее широко используемая антенна. Обычно используется в телевизионных приставках, коротковолновых передачах и FM-приемниках. |
| ТРАНСФОРМАТОР | ||
| Трансформатор Трансформатор является основным элементом, передающим энергию из одной цепи в другую посредством электромагнитной индукции. Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока. | Железный сердечник В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо. | Центральная резьба Вторичная обмотка трансформатора с центральным отводом разделена на две части с одинаковым числом витков в каждой части. Это приводит к двум отдельным выходным напряжениям на двух концах линии. Используется в схемах выпрямителей. |
| Повышающий трансформатор №. витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Значительно используется в инверторах. | Понижающий трансформатор №. витков во вторичной обмотке меньше, чем в первичной. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением. | |
| РАЗНОЕ | ||
| Зуммер Это звуковое устройство. Это издает жужжащий звук при подаче напряжения. | Громкоговоритель Это также аудиоустройство. Обозначения электрики: Условные обозначения для плана электрики
|
Есть несколько стандартных символов для обозначения компонентов в цепях. В этой статье приведены некоторые из часто используемых символов для рисования схем. Существует множество электрических и электронных схемных символов, которые используются для обозначения основного электронного или электрического устройства. В основном мы используем их для рисования принципиальных схем.
Он подает постоянный ток на цепь.
Они обычно используются для управления током в цепи. Обычно используется для настройки цепей и устройств управления мощностью, таких как нагреватели, духовки и т. д.
Сопротивление магниторезистора изменяется в зависимости от напряженности внешнего магнитного поля. Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. д.
д.
Они широко используются для регулировки частоты, то есть для настройки.
Индуктивность изменяется путем вдвигания сердечника в катушку или из нее.
Они в основном используются в индикации, освещения приложений.
Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами.
Они используются для усиления и переключения приложений.
Это можно использовать в приложениях для измерения освещенности. База остается отключенной, поскольку свет используется для обеспечения протекания тока.
Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий.
В случае активного нижнего буфера он работает нормально, только когда управляющий сигнал равен 0.
Он преобразует электрическую энергию в радиоволны. Он используется в беспроводной связи для передачи или приема сигналов.
Сердечник имеет высокую проницаемость и используется для удержания магнитного поля.
