Перепайка кондёров на материнской плате и прочем железе компьютера. Пайка материнской платы


Сделай сам: паяем материнские платы в домашних условиях

Просмотров: 19057 шт.

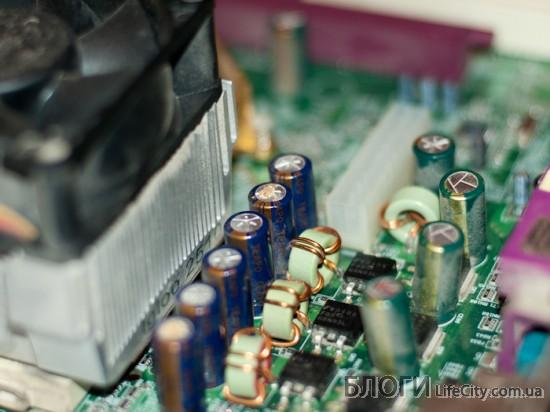

Сделай сам: паяем материнские платы в домашних условиях

Новогодние праздники прошли на славу если бы ни одно но: из-за перепада напряжения накрылся комп у родственников. Перестал включаться. Хотя usb-устройства продолжали от него заряжаться, да и лампочка на сетевой карте продолжала мигать.

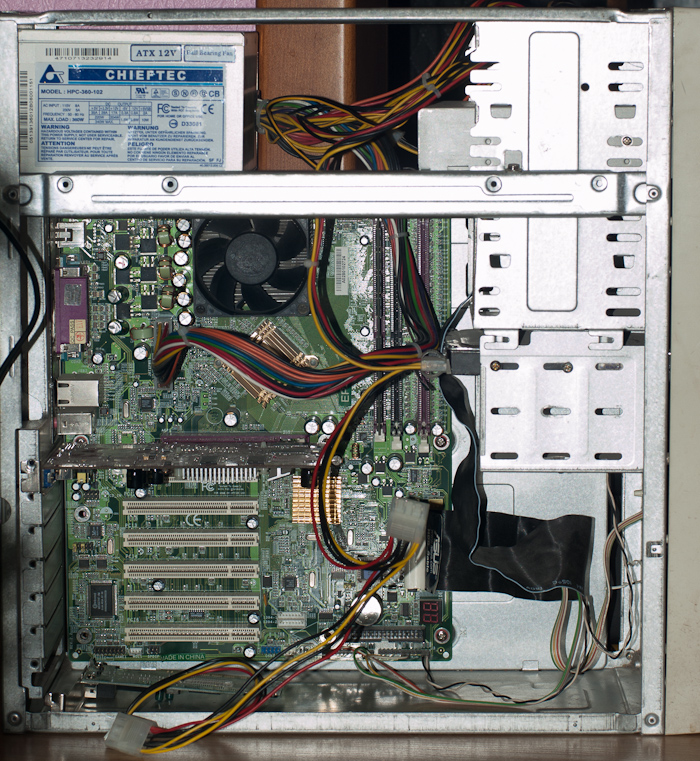

Первым делом подумал на блок питания (и оказался частично прав, но об этом позже). Разобрал комп, вытащил БП и вставил другой. Комп стал стартовать, но на этапе проверки POST моментально зависал. Отключение всей периферии и всего что можно было отключить - не помогло. Сброс BIOS, переставление джамперов на заниженную шину и прочие пляски тоже ни на что не повлияли. И тут я заметил, что электролитические конденсаторы находящиеся рядом с гнездом процессора были вздуты, а несколько из них потекли и были явно не в духе.

Итак, причина выявлена. Начинаем рассуждать: замена материнской платы на плату такого же класса выльется как минимум в 150-200 грн (Мамка на Socket A (S462) Фирмы Epox). Ремонт тоже обычно стоит не менее 80 грн. Да к тому же желание поковырять всё самому было достаточно сильным, что в купе с остальными факторами и повлияло на решение: БУДЕМ ПАЯТЬ!

*****

Первым делом - гугл. Оказалось, что на этих материнках это достаточно частая проблема. В 2004-2005 годах ставили электролитические кондёры питания процессора марки GSC — и за эти годы эта самая GSC обросла недобрыми слухами. Спустя пару лет все конденсаторы этой марки текут и выходят из строя. Радует только то, что проблема решается заменой конденсаторов на другие. (В моём случае кондёры оказались марки TEAPO, а не GSC — видимо поэтому они продержались лет 5 без проблем.)

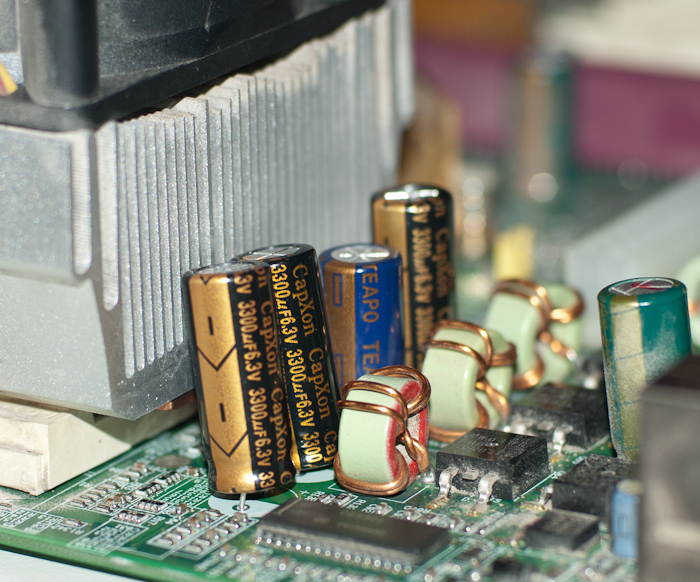

На современных материнских платах в цепи питания процессора используют твердотельные высококачественные японские конденсаторы. Что положительно влияет на надёжность, разгонные характеристики и даже на эстетическую составляющую :)

Почитайте также статью "Как определить вздутые или неисправные конденсаторы" — http://www.rom.by/book/Kak_opredelit_vzdutye_kondensatory

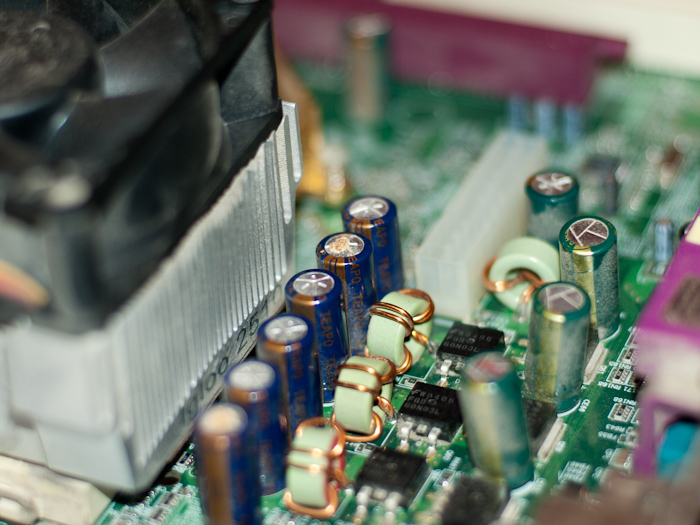

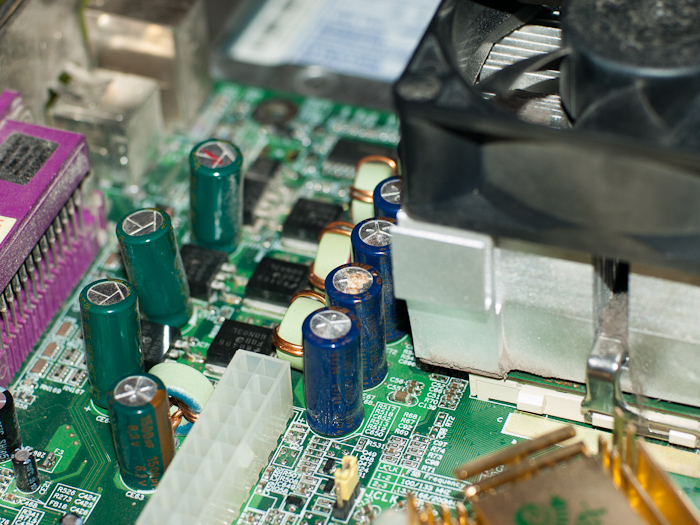

Вздувшиеся (пухлые, "беременные", "бочкообразные") конденсаторы - ставшее привычным явление, начиная с систем поколения Pentium II-III и позже. Причина их "появления" (в "историческом" смысле) - то, что системы стали потреблять всё больше, что приводило к большему нагреву внутри корпуса компьютера вследствие увеличения потребляемой мощности, в первую очередь - процессоров. Вдобавок, пыль внутри корпуса, затрудняющаа вентилляцию и охлаждение. В частности, именно поэтому, в большинстве случаев пухлые конденсаторы обнаруживаются вокруг разъема процессора.

Какие симптомы бывают при выходе из строя конденсаторов? Компьютер может повисать без причины и в произвольный момент, иногда компьютер включается не сразу, а после нескольких нажатий на reset, или вообще не включается. Процессор не разгоняется до таких частот, которые он брал прежде, также возможны помехи на экране. Всё это или каждый фактор в отдельности может указывать на износ конденсаторов.

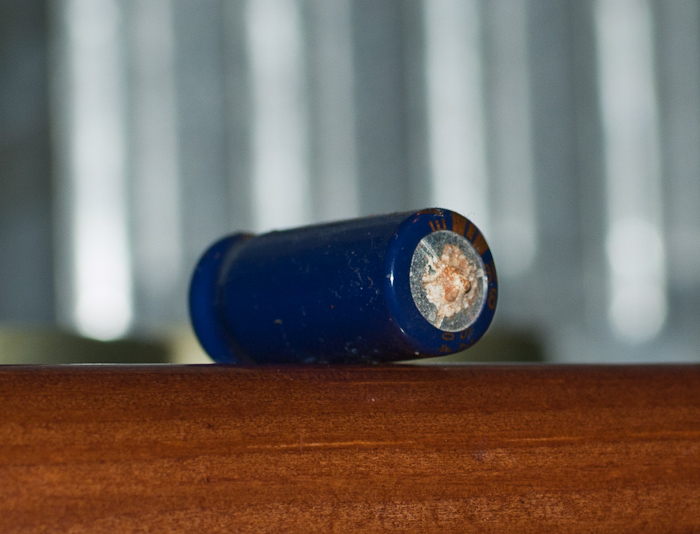

Из визуальных признаков: - Выпуклое резиновое дно или верхний торец конденсатора. - Разорванный верх конденсатора с заметным снаружи коричневым веществом. - Одинаковые конденсаторы могут стать разной высоты. Это - как следствие вздутия.

На верхнем торце конденсаторов имеются углубления - несквозные прорези. В случае повышенного давления конденсатор безопасно разрывается именно по ним, без лишнего шума. На советских конденсаторах такого не было. И советские конденсаторы стреляли как петарды. Алюминиевый цилиндр, в сопровождении звука ничуть не тише петарды, может вылетать делая несколько рикошетов от потолка и стены, прежде чем успокоилтья навеки. На месте конденсатора остаются только ноги и ленты. Хорошо что на материнках не советские конденсаторы :)

Не всегда неисправный конденсатор можно определить по внешнему виду. Он может выглядеть вполне прилично, но потерять ёмкость. Определить это возможно только специальными приборами. Мультиметры, умеющие измерять ёмкость обыкновенно, ограничиваются пределом в 20мкф. Если есть сомнения в качестве конденсатора - лучше его поменять со всеми, не дожидаясь когда он лопнет.

Вообще менять желательно все конденсаторы которые попадутся вам под руку, но я ограничился этими шестью.

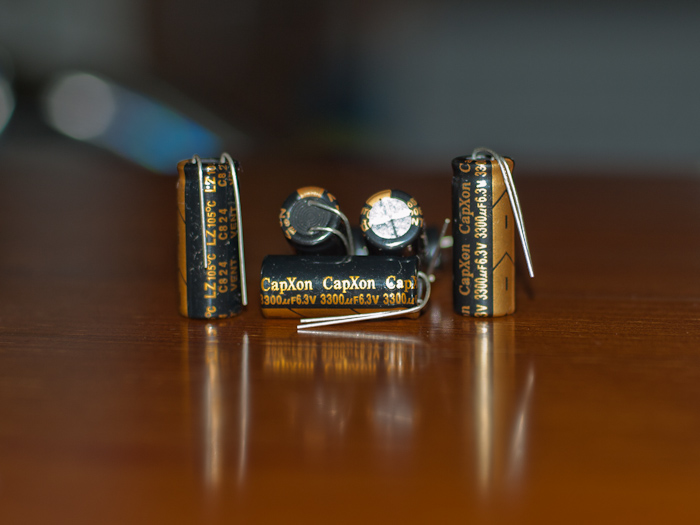

Вторым делом надо определить маркировку конденсаторов. На материнке стояло 6 штук с маркировкой TEAPO 6.3 V, 3300uF. На рынке они стоят по 3-4 грн за штуку. Теперь я понимаю, почему многие на форумах покупают сгоревшие материнки. Гораздо выгоднее покупать такие материнки и выпаивать с них всё что может потом пригодиться. Если кто-то будет продавать, обязательно куплю себе пару сгоревших материнок гривен по 15-20 ;)

Рекомендую прочитать Почему выходят из строя электролитические конденсаторы на материнских платах фирмы Abit и Список производителей "гнилых" и хороших конденсаторов.

Совет 1: Важно соблюдать полярность конденсатора!!! Не обязательно брать конденсатор один к одному, можно брать большей емкости и большего напряжения, главное требования к кондерам материнки они должны быть высокочастотными ( можна у продавцов спрашивать конденсаторы для материнок). Ни в коем случае не рекомендуется брать конденсаторы с рабочим напряжением ниже чем у тех которые стояли у вас! Т.е. если стоят на 6,3В, можно ставить на 10В, на 6,3, но ни в коем случае не на 4,3 вольта к примеру! Конды лучше выбирать с низким ESR — 105 градусные( лучше корейские CapXon, есть комповая серия чёрно - золотые ультра низкий ESR 105 градусов) — я именно такие и взял. (Впрочем других на центральном рынке и не было :) )

Также нам понадобятся: — паяльник (лучше точечный, в виде "пистолета", ватт эдак на 40, чтобы сильно не перегревать дорожки, но в тоже время иметь возможность достаточно быстро прогреть и выпаять ножки) — припой олово канифоль — спирт (для зачистки контактов от остатка флюса, а также для храбрости. Для второго случая понадобятся ещё огурцы солёные 1 шт и стопка, квашенная капуста или, на худой конец, кола.) — кусачки или бокорезы жены (если не жалко) — чтобы откусить лишнее от кондеров, а также пинцет, чтобы вытягивать кондёры за ноги. — бутылка Staropramen (а лучше две) — сухарики Клинские, со вкусом копчёной колбаски. Можно ещё с сёмгой или шашлыком. — иголка от шприца или деревянная зубочистка — для проделывания отверстий для ножек новых кондеров в материнке. — хотябы пол-дня свободного времени.

Самое сложное — демонтаж старых испорченных кондёров. Сначала я пытался прогревать ножки и тянуть кондёр. Но пока я нагревал одну ногу, вторая остывала, и он совсем не хотел выниматься. Убил я больше часа на это дело. (Именно для этого вам понадобится пиво и спирт!) Затем я придумал решение:

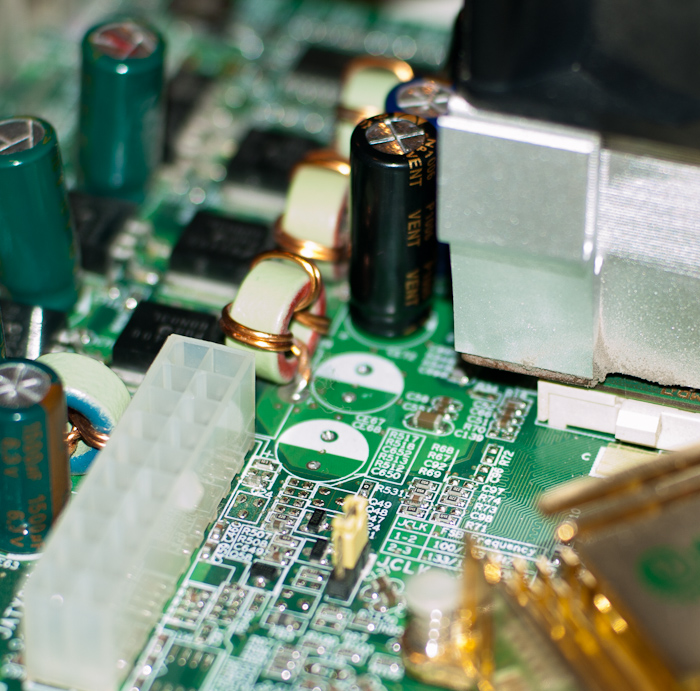

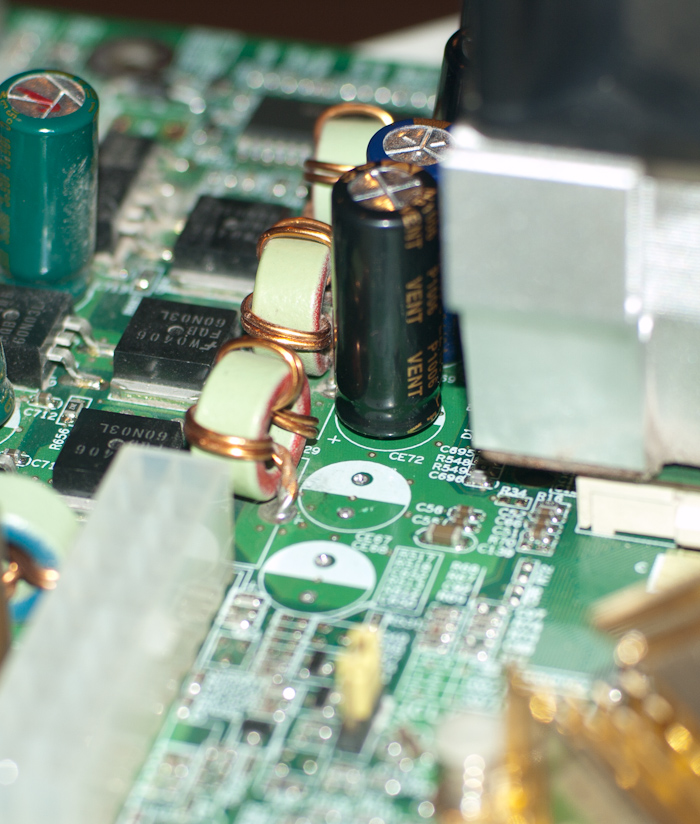

Проверните плоскогубцами испорченный конденсатор примерно на 90-180 градусов. Одна нога у него отломается. Затем держите кондёр плоскогубцами и прогревайте оставшуюся ногу паяльником с обратной стороны материнской платы. И одновременно прикладывайте небольшое усилие плоскогубцами, чтобы вытянуть кондёр. После того как вытянули, у вас останется ещё одна нога. Берём её пинцетом и тянем, прогревая с обратной стороны. Так процесс пошел быстро и уже спустя 5 минут я извлёк 5 конденсаторов. Один оставил на всякий случай, чтобы по нему ориентироваться :)

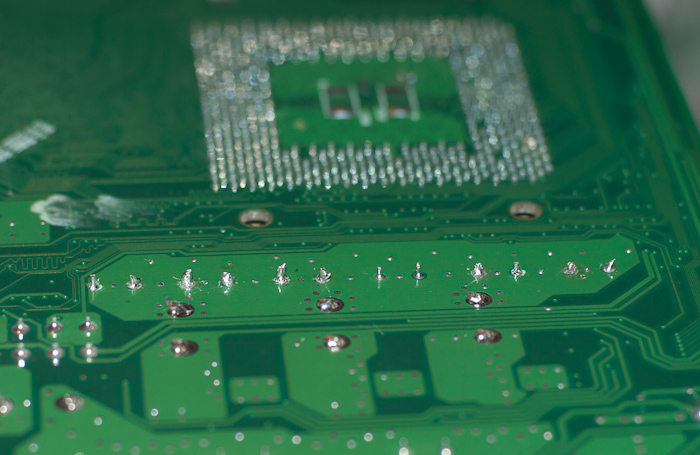

Теперь берёмся за иголку или зубочистку. Приставляем её с той стороны где стояли кондёры в одно из отверстий. (Отверстие остаётся запаянным, а чтобы нам вставить новый кондёр, нам надо его прочистить). Греем паяльником это же отверстие с обратной стороны и прилагаем небольшое усилие чтобы игла (зубочистка) показалась со стороны паяльника.

Когда 2 отверстия готовы, можем вставлять новый кондёр. Рекомендую его ноги зачистить спиртом (если он у вас ещё остался) и пролудить. Продеваем ноги, лишнее откусываем, оставшееся - припаиваем.

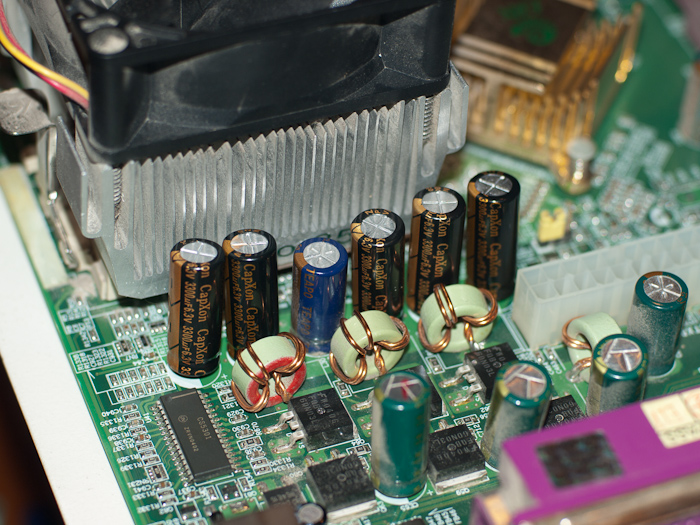

И так с каждым кондёром. Не забываем про полярность!!! И стараемся припаивать кондёры на одинаковом уровне, одинаковой высоты — для эстетики.

На этом наш ремонт окончен. Осталось собрать всё и подключить. Проверяем — Работает!!! Прогонял игрушки, тесты - никаких проблем.

Правда я вспомнил, что заработало оно на другом блоке питания — на том, на котором изначально стартовало но висло на POST. Вставил родной блок питания - Codegen 300w - не включается. Значит из-за перепада напряжения родному блоку питания тоже досталось. Ну чтож, дешевый блок питания стоит гораздо дешевле материнки, а ковыряться в нём у меня уже не осталось ни сил ни опыта :) Куплю б/у блок питания гривень за 60.

C вами был Владимир Кондратюк. Желаю удачных ремонтов, а лучше вообще чтобы у вас ничего не ломалось!

lifecity.com.ua

Перепайка кондёров на материнской плате и прочем железе компьютера. - Computer hardware - Улановка.Ру

Jump to content

Vol89    1,512

  • Гуру
  • Vol89
  • Users
  • 1,512
  • Exp.: 10 years and 5 months
  • 3,170 posts

trance    127

  • Завсегдатай
  • trance
  • Users
  • 127
  • Exp.: 8 years and 4 months
  • 1,007 posts

Xupyp1    297

  • Завсегдатай
  • Xupyp1
  • Users
  • 297
  • Exp.: 11 years and 1 month
  • 1,056 posts
  • Gender: Муж

Darnel    71

  • Активный пользователь
  • Darnel
  • Users
  • 71
  • Exp.: 9 years and 5 months
  • 519 posts

uibantuz    24

  • Активный пользователь
  • uibantuz
  • Users
  • 24
  • Exp.: 9 years and 2 months
  • 376 posts

Xupyp1    297

  • Завсегдатай
  • Xupyp1
  • Users
  • 297
  • Exp.: 11 years and 1 month
  • 1,056 posts
  • Gender: Муж

Medalist    1,845

  • Рядовой пользователь
  • Medalist
  • Users
  • 1,845
  • Exp.: 10 years and 8 months
  • 82 posts

Darnel    71

  • Активный пользователь
  • Darnel
  • Users
  • 71
  • Exp.: 9 years and 5 months
  • 519 posts

yurark    1,266

  • Завсегдатай
  • yurark
  • Users
  • 1,266
  • Exp.: 8 years and 9 months
  • 2,433 posts
  • Gender: Муж

Xupyp1    297

  • Завсегдатай
  • Xupyp1
  • Users
  • 297
  • Exp.: 11 years and 1 month
  • 1,056 posts
  • Gender: Муж

ulanovka.ru

Пайка SMD деталей в домашних условиях

SMD — Surface Mounted Devices — Компоненты для поверхностного монтажа — так расшифровывается эта английская аббревиатура. Они обеспечивают более высокую по сравнению с традиционными деталями плотность монтажа. К тому же монтаж этих элементов, изготовление печатной платы оказываются более технологичными и дешевыми при массовом производстве, поэтому эти элементы получают все большее распространение и постепенно вытесняют классические детали с проволочными выводами.

Монтажу таких деталей посвящено немало статей в Интернете и в печатных изданиях, в своей статье про выбор главного инструмента я уже писал немного по этой теме. Сейчас хочу ее дополнить. Надеюсь мой опус будет полезен для начинающих и для тех, кто пока с такими компонентами дела не имел.

Выход статьи приурочен к выпуску первого датагорского конструктора, где таких элементов 4 шт., а собственно процессор PCM2702 имеет супер-мелкие ноги. Поставляемая в комплекте печатная плата имеет паяльную маску, что облегчает пайку, однако не отменяет требований к аккуратности, отсутствию перегрева и статики.

Инструменты и материалы

Несколько слов про необходимые для этой цели инструменты и расходные материалы. Прежде всего это пинцет, острая иголка или шило, кусачки, припой, очень полезен бывает шприц с достаточно толстой иголкой для нанесения флюса. Поскольку сами детали очень мелкие, то обойтись без увеличительного стекла тоже бывает очень проблематично. Еще потребуется флюс жидкий, желательно нейтральный безотмывочный. На крайний случай подойдет и спиртовой раствор канифоли, но лучше все же воспользоваться специализированным флюсом, благо выбор их сейчас в продаже довольно широкий.

В любительских условиях удобнее всего такие детали паять при помощи специального паяльного фена или по другому — термовоздушной паяльной станцией. Выбор их сейчас в продаже довольно велик и цены, благодаря нашим китайским друзьям, тоже очень демократичные и доступны большинству радиолюбителей. Вот например такой образчик китайского производства с непроизносимым названием. Я такой станцией пользуюсь уже третий год. Пока полет нормальный.

Ну и конечно же, понадобится паяльник с тонким жалом. Лучше если это жало будет выполнено по технологии «Микроволна» разработанной немецкой фирмой Ersa. Оно отличается от обычного жала тем, что имеет небольшое углубление в котором скапливается капелька припоя. Такое жало делает меньше залипов при пайке близко расположенных выводов и дорожек. Настоятельно рекомендую найти и воспользоваться. Но если нет такого чудо-жала, то подойдет паяльник с обычным тонким наконечником.

В заводских условиях пайка SMD деталей производится групповым методом при помощи паяльной пасты. На подготовленную печатную плату на контактные площадки наносится тонкий слой специальной паяльной пасты. Делается это как правило методом шелкографии. Паяльная паста представляет собой мелкий порошок из припоя, перемешанный с флюсом. По консистенции он напоминает зубную пасту.

После нанесения паяльной пасты, робот раскладывает в нужные места необходимые элементы. Паяльная паста достаточно липкая, чтобы удержать детали. Потом плату загружают в печку и нагревают до температуры чуть выше температуры плавления припоя. Флюс испаряется, припой расплавляется и детали оказываются припаянными на свое место. Остается только дождаться охлаждения платы.

Вот эту технологию можно попробовать повторить в домашних условиях. Такую паяльную пасту можно приобрести в фирмах, занимающихся ремонтом сотовых телефонов. В магазинах торгующих радиодеталями, она тоже сейчас как правило есть в ассортименте, наряду с обычным припоем. В качестве дозатора для пасты я воспользовался тонкой иглой. Конечно это не так аккуратно, как делает к примеру фирма Asus когда изготовляет свои материнские платы, но тут уж как смог. Будет лучше, если эту паяльную пасту набрать в шприц и через иглу аккуратно выдавливать на контактные площадки. На фото видно, что я несколько переборщил плюхнув слишком много пасты, особенно слева.

Посмотрим, что из этого получится. На смазанные пастой контактные площадки укладываем детали. В данном случае это резисторы и конденсаторы. Вот тут пригодится тонкий пинцет. Удобнее, на мой взгляд, пользоваться пинцетом с загнутыми ножками.

Вместо пинцета некоторые пользуются зубочисткой, кончик которой для липкости чуть намазан флюсом. Тут полная свобода — кому как удобнее.

После того как детали заняли свое положение, можно начинать нагрев горячим воздухом. Температура плавления припоя (Sn 63%, Pb 35%, Ag 2%) составляет 178с*. Температуру горячего воздуха я выставил в 250с* и с расстояния в десяток сантиметров начинаю прогревать плату, постепенно опуская наконечник фена все ниже. Осторожнее с напором воздуха — если он будет очень сильным, то он просто сдует детали с платы. По мере прогрева, флюс начнет испаряться, а припой из темно-серого цвета начнет светлеть и в конце концов расплавится, растечется и станет блестящим. Примерно так как видно на следующем снимке.

После того как припой расплавился, наконечник фена медленно отводим подальше от платы, давая ей постепенно остыть. Вот что получилось у меня. По большим капелькам припоя у торцов элементов видно где я положил пасты слишком много, а где пожадничал.

Паяльная паста, вообще говоря, может оказаться достаточно дефицитной и дорогой. Если ее нет в наличии, то можно попробовать обойтись и без нее. Как это сделать рассмотрим на примере пайки микросхемы. Для начала все контактные площадки необходимо тщательно и толстым слоем облудить.

На фото, надеюсь видно, что припой на контактных площадках лежит такой невысокой горочкой. Главное чтобы он был распределен равномерно и его количество на всех площадках было одинаково. После этого все контактные площадки смачиваем флюсом и даем некоторое время подсохнуть, чтобы он стал более густым и липким и детали к нему прилипали. Аккуратно помещаем микросхему на предназначенное ей место. Тщательно совмещаем выводы микросхемы с контактными площадками.

Рядом с микросхемой я поместил несколько пассивных компонентов керамические и электролитический конденсаторы. Чтобы детали не сдувались напором воздуха нагревать начинаем свысока. Торопиться здесь не надо. Если большую сдуть достаточно сложно, то мелкие резисторы и конденсаторы запросто разлетаются кто куда.

Вот что получилось в результате. На фото видно, что конденсаторы припаялись как положено, а вот некоторые ножки микросхемы (24, 25 и 22 например) висят в воздухе. Проблема может быть или в неравномерном нанесении припоя на контактные площадки или в недостаточном количестве или качестве флюса. Исправить положение можно обычным паяльником с тонким жалом, аккуратно пропаяв подозрительные ножки. Чтобы заметить такие дефекты пайки необходимо увеличительное стекло.

Паяльная станция с горячим воздухом — это хорошо, скажете вы, но как быть тем, у кого ее нет, а есть только паяльник? При должной степени аккуратности SMD элементы можно припаивать и обычным паяльником. Чтобы проиллюстрировать эту возможность припаяем резисторы и пару микросхем без помощи фена одним только паяльником. Начнем с резистора. На предварительно облуженные и смоченные флюсом контактные площадки устанавливаем резистор. Чтобы он при пайке не сдвинулся с места и не прилип к жалу паяльника, его необходимо в момент пайки прижать к плате иголкой.

Потом достаточно прикоснуться жалом паяльника к торцу детали и контактной площадке и деталь с одной стороны окажется припаянной. С другой стороны припаиваем аналогично. Припоя на жале паяльника должно быть минимальное количество, иначе может получиться залипуха.

Вот что у меня получилось с пайкой резистора.

Качество не очень, но контакт надежный. Качество страдает из за того, что трудно одной рукой фиксировать иголкой резистор, второй рукой держать паяльник, а третьей рукой фотографировать.

Транзисторы и микросхемы стабилизаторов припаиваются аналогично. Я сначала припаиваю к плате теплоотвод мощного транзистора. Тут припоя не жалею. Капелька припоя должна затечь под основание транзистора и обеспечить не только надежный электрический контакт, но и надежный тепловой контакт между основанием транзистора и платой, которая играет роль радиатора.

Во время пайки можно иголкой слегка пошевелить транзистор, чтобы убедиться что весь припой под основанием расплавился и транзистор как бы плавает на капельке припоя. К тому же лишний припой из под основания при этом выдавится наружу, улучшив тепловой контакт. Вот так выглядит припаянная микросхема интегрального стабилизатора на плате.

Теперь надо перейти к более сложной задаче — пайке микросхемы. Первым делом, опять производим точное позиционирование ее на контактных площадках. Потом слегка «прихватываем» один из крайних выводов.

После этого нужно снова проверить правильность совпадения ножек микросхемы и контактных площадок. После этого таким же образом прихватываем остальные крайние выводы.

Теперь микросхема никуда с платы не денется. Осторожно, по одной припаиваем все остальные выводы, стараясь не посадить перемычку между ножками микросхемы.

Вот тут то нам очень пригодится жало «микроволна» о котором я упоминал вначале. С его помощью можно производить пайку многовыводных микросхем, просто проводя жалом вдоль выводов. Залипов практически не бывает и на пайку одной стороны с полусотней выводов с шагом 0,5 мм уходит всего минута. Если же такого волшебного жала у вас нет, то просто старайтесь делать все как можно аккуратнее.

Что же делать, если несколько ножек микросхемы оказались залиты одной каплей припоя и устранить этот залип паяльником не удается?

Тут на помощь придет кусочек оплетки от экранированного кабеля. Оплетку пропитываем флюсом. Затем прикладываем ее к заляпухе и нагреваем паяльником.

Оплетка как губка впитает в себя лишний припой и освободит от замыкания ножки микросхемы. Видно, что на выводах остался минимум припоя, который равномерно залил ножки микросхемы.

Надеюсь, я не утомил вас своей писаниной, и не сильно расстроил качеством фотографий и полученных результатов пайки. Может кому-нибудь этот материал окажется полезным. Удачи!

С уважением, Тимошкин Александр (TANk)

Александр (TANk)

РФ, г.Ижевск

С паяльником с детства. По этой причине попал в спецшколу, где вместо уроков труда в старших классах были уроки радиоэлектроники.

Потом физфак университета. Работа технологом в цехе микроэлектроники на оборонном заводе, пока завод не развалили.

Потом преподавал всяческую физику в университете. И вот уже лет двадцать - лужу паяю, компы починяю.



datagor.ru

Как отремонтировать материнскую плату компьютера

Добрый день, друзья!

Сегодня у нас практическое занятие, и мы будем заниматься интересным делом – ремонтом материнской платы компьютера. Разумеется, можно эту плату просто заменить, и часто так и делается. Но, когда удается оживить отказавшую «железку», испытываешь, как говорил один знаменитый деятель, «чувство глубокого удовлетворения» .

Данная статья для тех, кто хочет копнуть чуть глубже. Мы рассмотрим наиболее часто встречающуюся неисправность, которая, к счастью, устраняется достаточно просто.

В любом случае, сложные случаи оставим профессионалам с их паяльными станциями, диагностическими платами и прочим сложным оборудованием.

Надеюсь, вы уже научились обращаться с паяльником, цифровым мультиметром, и проверять полевые транзисторы.

Материнская плата компьютера

Материнская плата компьютераМатеринская плата – это основная и наиболее сложно устроенная часть компьютера, представляющая собой пластину из изоляционного материала с медными проводниками и напаянными на них деталями и разъемами.

Неумолимый закон техники гласит — чем выше сложность, тем ниже надежность.

Монтаж материнских плат производится посредством автоматизированных линий («на коленке» такое сложное изделие не сделаешь) с выходным контролем и тестированием.

Несмотря на все технические и технологические ухищрения, существует некоторая вероятность выхода их из строя. Отказ может быть после нескольких лет работы (вследствие старения элементов), либо из-за небрежного обращения (в частности, из-за неумеренного разгона), либо вследствие иных причин.

Неисправные конденсаторы

Неисправные конденсаторыПожалуй, наиболее частая причина сбоев или отказов материнских плат вызвана выходом из строя конденсаторов низковольтного сильноточного источника питания ядра процессора.

Эти конденсаторы работают в тяжелом режиме, и проявляется обычно такая неисправность после нескольких месяцев или лет работы.

Тяжесть режима заключается в том, что по цепям источника питания протекают токи в десятки ампер.

Выход из строя конденсаторов можно определить по внешнему виду. Они вздуваются, при этом в самых запущенных случаях верхняя грань их раскрывается, и из них вытекает электролит. Как правило, эти конденсаторы включены параллельно – для уменьшения ESR (эквивалентного последовательного сопротивления, ЭПС). Вы хотите спросить,

Что такое ESR конденсаторов?

ESR конденсатора складывается из омического сопротивления выводов, контактных площадок, проводимости электролита и определяется материалами и технологией производства. При этом, чем больше емкость, тем, оно, как правило, меньше. Существуют электролитические конденсаторы различных типов, которые отличаются (при одной и той же емкости) величиной ЭПС.

Конденсаторы, которые применяются при производстве материнских плат, имеют пониженное ESR и стоят дороже обычных.

Со временем в конденсаторе протекают сложные электрохимические процессы, внутренние контактные площадки корродируют, и ЭПС постепенно растет.

Оно представляет собой омическое сопротивление, поэтому в соответствии с законом Ома на нем будет рассеиваться мощность, приводящая к нагреву конденсатора (а также к усилению коррозии и еще большему его росту).

Для уменьшения суммарного ESR и ставят несколько конденсаторов (иногда – более 10) параллельно, а не один большой емкости.

При выходе из строя одного конденсатора суммарное ЭПС растет, и оставшиеся конденсаторы работают в еще более тяжелом режиме. Иными словами, если вздулся один конденсатор, то со временем вздуются все, включенные параллельно с ним.

Подготовка к ремонту материнской платы

Жало паяльникаМы не будем рассматривать сложных технологий замены с использованием паяльных станций, вакуумных отсосов – это удел сервисных центром и продвинутых ремонтников.

Будем использовать обычный отечественный паяльник мощностью 40 Вт, спиртоканифольный флюс, оловянно-свинцовый припой и заостренную деревянную палочку.

Жало паяльника надо заточить определенным образом. Оно должно быть такой ширины, чтобы, по возможности, одновременно нагревать оба вывода.

Шприц с флюсомЖелательно иметь ЛАТР или автотрансформатор с отводами и переключателем для регулировки температуры жала паяльника.

Спиртоканифольный флюс можно получить, растворив порошкообразную канифоль в этиловом спирте 96 градусов.

Замена конденсаторов

Итак, надо смочить флюсом места припайки конденсатора, обхватить выпаиваемый конденсатор пальцами левой руки и прогреть несколько секунд места пайки (взяв при этом паяльник в правую руку – если Вы правша). Затем, аккуратно покачивая, необходимо осторожно вытащить конденсатор.

Если ширина жала не позволяет нагреть оба вывода сразу, можно нагревать их по одному, поочередно (и поочередно вытаскивать каждый на несколько миллиметров). Но в этом случае нагревать их придется не один раз! Лишний нагрев материнской платы нам ни к чему.

Палочки для очистки отверстий от припояПереходные отверстия на материнской плате металлизированы, поэтому в них остается припой.

Удалить его можно заостренной деревянной палочкой. Можно использовать палочки-зубочистки или палочки для чистки ушей (если снять с них ватные тампоны).

Дерево там твердое и прекрасно подходит для наших целей.

В крайнем случае, можно использовать спичку, если предварительно обжечь ее конец на жале паяльника, чтобы этот кончик стал тверже.

Итак, надо опять нанести каплю флюса на места пайки, вставить кончик деревянной палочки или спички в переходное отверстие, слегка надавить на него и прогреть с противоположной стороны паяльником. Когда припой расплавится, заостренный кончик палочки покажется с противоположной стороны. Перед припайкой нового конденсатора необходимо, естественно, предварительно облудить его выводы.

Проверьте и полевые транзисторы!

Полевые транзисторы на материнской платеВыход из строя конденсаторов может повлечь за собой и выход полевых транзисторов низковольтного стабилизатора питания.

При этом их выводы (особенно сток – исток) часто оказываются закороченными, что легко определяется тестером.

Как проверить полевые транзисторы, рассказано в статье о полевых транзисторах. Чтобы получить достоверные результаты, необходимо перед «прозвонкой» вынуть процессор из разъема.

Негодные транзисторы следует заменить исправными, используя флюс и паяльник. При этом может понадобиться демонтировать какие-то детали (в частности, дроссели фильтра) для того, чтобы получить доступ к транзисторам.

Таким образом, если понадобилось заменить вздувшиеся конденсаторы на плате, надо демонтировать их, очистив переходные отверстия от припоя. Затем надо проверить полевые транзисторы низковольтного стабилизатора и при необходимости заменить их. Только после этого надо припаивать новые конденсаторы.

Измеритель ESRОтметим, что ЭПС не измеряют обычным цифровым тестером.

Оно может иметь значение десятых или сотых долей Ома, что сравнимо (или даже меньше) с сопротивлением самих щупов и погрешностью прибора.

Для этих целей используют специальные приборы – измерители ESR. Существуют прецезионные и дорогие приборы, а есть и приборчики попроще, которые измеряют заодно и емкость конденсатора.

Конечно, бывают и многие другие неисправности, связанные с заменой микросхем. Но это сложные в диагностике и устранении виды неисправностей. Это удел сервисных центров.

Ошибки в ремонте материнской платы

Рассмотрим несколько типичных ошибок, которые делают начинающие ремонтники. Избегайте этих «граблей».

Напоминаем, что при ремонте материнской платы нежелательно использовать паяльник более 40 Вт. В противном случае можно перегреть места пайки и необратимо повредить контактные площадки и токопроводящие дорожки платы.

Жало паяльника должно быть хорошо отформовано, и за этим нужно постоянно следить. Дело в том, что постепенно медь жала потихоньку растворяется в припое. И на поверхности жала образуются раковины. Из-за этого приток тепла к месту пайки ухудшается.

Кроме того, корявая поверхность жала может легко повредить контактные площадки и токопроводящие дорожки материнской платы.

После выпаивания неисправных конденсаторов затекший припой из отверстий нужно удалять только деревянной палочкой.

Металлическими предметами делать этого нельзя! Дело в том, что материнская плата имеет несколько контактных слоев, а внутренняя металлизация в отверстиях соединяет эти слои.

Металлические предметы (скрепки, иглы от шприца и т.д.) могут повредить металлизацию, и контакт между слоями исчезнет. Восстановить его невозможно! Шансы на то, что материнская плата нормально заработает после такого ремонта, уменьшаются.

Некоторые ремонтники высверливают затекший в отверстия припой тонким сверлом. В этом случае повредить металлизацию еще легче. Никогда так не делайте!

Иногда вместо специальных конденсаторов (с малым ESR) берут обычные, подешевле. Как вы думаете, что будет в этом случае?

Конденсаторы для материнской платыПравильно, они очень быстро выйдут из строя.

Повышенное ESR приведет к тому, что они будут сильнее греться, и быстрее деградируют.

Или материнская плата вообще не заведется.

Специальные конденсаторы бывают нескольких типов – от дорогих до дешевых.

Если ваша плата проработала уже несколько лет, то, видимо, нет смысла использовать дорогие. Ведь скоро вы либо сделаете апгрейд, либо смените компьютер. В этом случае можно использовать, например, конденсаторы CapXon. Они недорогие и среднего качества.

При их установке можно рассчитывать на то, что плата еще год-два поработает. А при благоприятных условиях – и больше.

Иногда при замене конденсаторов действуют по принципу «чем больше, тем лучше». Или когда нет конденсаторов нужной емкости, берут с емкостью побольше, чтобы «уж точно хватило». Делать этого не следует. Нужно ставить конденсаторы именно той емкости, которая была!

Установка конденсаторов большей емкости приведет к тому, что низковольтный стабилизатор ядра процессора (именно там чаще всего выходят из строя конденсаторы) будет еще работать в еще более тяжелом режиме. Импульсы тока через полевые транзисторы-ключи будут больше, они перегреются, и могут выйти из строя.

У конденсаторов есть и такой параметр, как рабочее напряжение. Типовые значения – 4; 6,3; 10; 16 В. Необходимо использовать конденсаторы с рабочим напряжением не меньше того, которое было. При установке конденсаторов с меньшим напряжением они сразу выйдут из строя!

Конденсаторы с бОльшим рабочим напряжением использовать можно. Другое дело, что они могут быть больше по габаритам, что затруднит их установку.

Ну, все, друзья, заканчиваю. Скажу вам – не бойтесь практических дел! Вы ведь все равно собирались избавиться от неисправной «материнки», не так ли? Попробуйте ее оживить! Если получится – вы не только сэкономите деньги, но и поднимете себе самооценку, что однозначно хорошо.

ResumeНапоследок отметим: бывают случаи, когда материнскую плату отремонтировать не получается. Всякое бывает в этой жизни… Иногда приходится покупать новую.

document-propertiesКупить можно в этом интернет-магазине.

До новых встреч!

vsbot.ru

Как произвести пайку материнских плат?

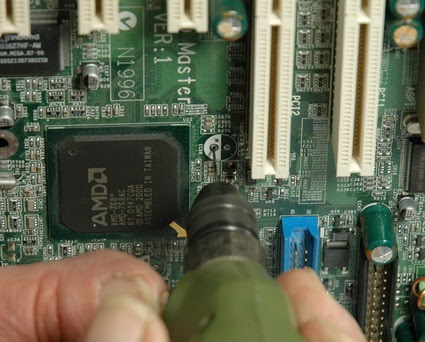

пайка материнская плата

Пайка  материнских плат, одна из самых щекотливых и трудоемких процессов ремонта, так как требует определенных знаний и технологических процессов, о которых я расскажу вам в этой статье.





Что нужно знать о пайке материнских плат, и как это сделать?

Пайка материнских плат, это не просто ловко орудовать паяльником и пинцетом. Но в первую очередь знание основных признаков выхода радиодеталей из строя, например конденсаторы.

Вышедшие из строя конденсаторы на материнской плате, это самый не устойчивый и не стабильный элемент на печатной плате, который постоянно выходит из строя и приводит  системный блок и операционную систему к не стабильной работе.

Первые признаки того, что конденсаторы на материнской плате необходимо заменить.

Это в первую очередь вспученная и деформированная форма, потерявшаяся емкость самого конденсатора об этом, к примеру свидетельствует свист от самого конденсатора, трещины и сколы, расслоение платы и дорожек в месте пайки конденсаторов.

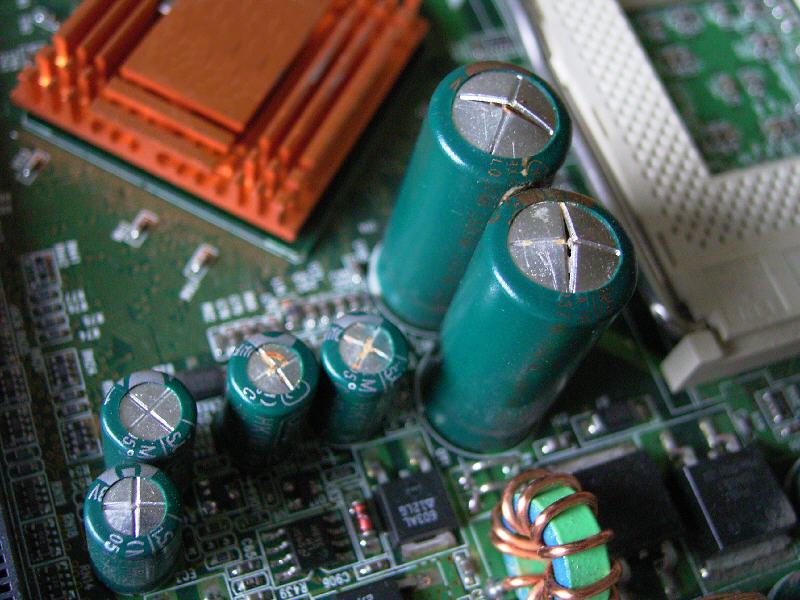

вспученные конденсаторы

При обнаружении таких дефектов, необходимо заменит их на рабочие, это возможно сделать паяльником с тонкой насадкой и пинцетом. Пайку необходимо производить осторожно, чтобы не повредить микросхемы, которые находятся рядом.

При монтаже новых конденсаторов, их к примеру можно взять из такой же сгоревшей материнской платы, главное чтобы совпадал вольтаж и емкость mF, можно использовать канифоль, что бы улучшить качество пайки.

Самое главное, что нужно знать о пайке, это нельзя допускать сильный перегрев в местах пайки, так как сильный перегрев приводит к распаду материала из которых сделаны радиодетали, так же пайку можно производить паяльником, который имеет воздушное охлаждение.

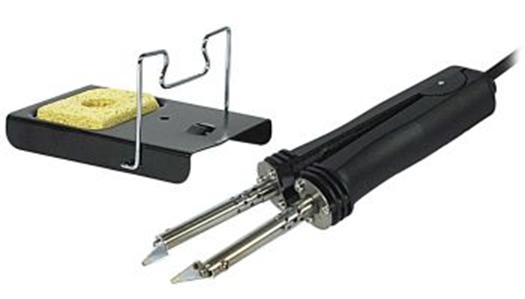

кондеры

Зная по каким признакам определить не исправность конденсаторов, и как это сделать, вы без особых усилий произведете без всяких трудностей пайку материнской платы и  сэкономите не мало времени и денег.

Если эта статья, была полезна Вам, поделитесь ею со своими друзьями в социальных сетях, или у вас возникли вопросы и предложения, то напишите в комментариях к статье ниже. Вы также можете перейти на Главную страницу.

Напишите в комментариях ниже, приходилось ли вам производить замену конденсаторов самим и насколько эта статья была вам полезной.



servis-doma.ru

Как перепаять конденсаторы на материнской плате?

Рис.1.Будем менять... Рис.1. Будем менять...

Почему конденсаторы "портятся"?

Как правило, две основные причины это:

  • Производитель матплаты "сэкономил" на качестве комплектующих.
  • Производитель/сборщик/хозяин самого компьютера "сэкономил" на корпусе (некачественный блок питания, плохое охлаждение комплектующих и т.п.).

Как определить конденсаторы, которые нужно заменить?

Определить можно уже просто по внешнему виду - все "припухшие", с видом вытекшего электролита и т.п. - должны быть заменены. Примеры можно увидеть в статье Как определить вздутые конденсаторы?.

Что нужно для перепайки конденсаторов?

Паяльник

Рис.2.Паяльник "отечественного" производства 40Вт. Рис.2. Паяльник "отечественного" производства 40Вт.

В первую, понятно, потребуется паяльник (Рис.2.). Для перепайки конденсаторов обычно хватает паяльника мощностью 40Вт. При использовании паяльников мощностью 80Вт и более - требуется достаточный опыт, чтобы не повредить монтаж печатной платы излишним перегревом (контакты, соседние дорожки, переходные отверстия и т.п.), потому использование подобных - новичкам не рекомендуется. Однако стоит отметить, что с паяльником бОльшей мощности пайка идёт быстрее и качество пайки выше, так как можно прогреть достаточно широкие проводники (В основном земля и шины питания). Если паяльник новый, не забудьте его залудить, а если старый - выровнять каверны.

Флюс (канифоль) и припой

Как нельзя жарить без масла, так нельзя и паять без канифоли или флюса. Наиболее просто найти обычную канифоль (Рис.3.), но также можно использовать и флюс (Рис.4.) такой-то марки. Кроме того, логично, что может потребоваться и припой (Рис.5.)(удобнее использовать припой уже содержащий в себе канифоль), хотя в крайнем случае, в принципе, ничто не помешает использовать и уже имеющийся на плате.

Выпаивание старого (неисправного) конденсатора

Делать всё нужно с достаточной скоростью - если долго "жарить" ножки конденсатора, который "сидит" в плате на маленьких контактных дорожках - они могут просто отвалиться от температуры. И в то же время, перед тем как дёргать деталь, её нужно хорошо прогреть, иначе возможен отрыв контактных дорожек от платы. Кроме того, придерживая пальцем конденсатор, особенно, если он небольшой - можно банально обжечься об раскалившийся от длительного прогрева его корпус.

Кроме относительной "скорости", необходимо быть максимально аккуратным и не слишком усердствовать, применяя силу - иначе случайно "соскочивший" с ножек конденсатора паяльник может повредить дорожки на плате, в результате чего добавятся совершенно ненужные проблемы.

  • Конденсатор отпаивается заметно легче, если выводы перед этим смочить каплей флюса.

Подготовка к впаиванию нового конденсатора

Рис.10. Рис.10.

В результате после выпаивания конденсатора останется пустое место (Рис.10.), которое сначала желательно осмотреть на предмет вытекшего электролита (он мог вытечь и "сам" - в процессе выхода из строя конденсатора, но также и при нагреве во время пайки)- его обязательно нужно смыть растворителем (подойдет такой-то марки), иначе из-за химической активности электролит со временем может просто "съесть" часть монтажа печатной платы.

Один из вариантов, облегчающих монтаж - освободить переходные отверстия от олова, для того, чтобы после вставить новый конденсатор. Это необязательная процедура, но сильно облегчает жизнь. "Сделать дырочки" можно с помощью иголки или, но лучше при помощи, заточенной спички или деревянной зубочистки (Рис.11., Рис.12. и Рис.13.). Можно также воспользоваться вакуумным отсосом олова или же высверлить припой при помощи микродрели с подходящим по диаметру сверлом.

В конце, внимательно осмотреть места пайки, лишний припой при необходимости удалить горячим паяльником (Рис 14., Рис 15.).

  • Как вариант - если паяльник имеет достаточно острую заточку, отверстия можно не очищать, а наоборот - пропаять с оловом, в результате новый конденсатор входит легче и финальная стадия пропаивания может не потребоваться - нанесённое олово плавно растягивается по ножке. Нужно только верное его количество - не очень мало, чтобы оно могло равномерно распределиться, и не очень много - лишнее образует "сопли".

Впаивание нового конденсатора

Материнская плата освобождена от неисправных элементов, запасные части тоже готовы. Можно приступить к впаиванию исправных конденсаторов. Для этого необходимо взять материнскую плату и приставить к посадочному месту конденсатор, обязательно соблюдая полярность (Рис 18.), прижать конденсатор к материнской плате (Рис 19.), а другой рукой взять паяльник и прогревать материнскую плату с обратной стороны поочереди прикасаясь к переходным отверстиям (Рис 20.)пока конденсатор не сядет на место (Рис 21.). Важна не сила прижима жала паяльника, а время прогрева. Конденсаторы польностью пропаивать ненужно, главное чтобы они сели на свои места и держались в местах пайки.

Теперь необходимо нанести флюс в местах пайки (можно для облегчения воспользоваться медицинским шприцом с иглой) (Рис 22.), заметьте флюса необходима чуть чуть, чтобы только смочить ножку конденсатора и переходное отверстие (Рис 23.). Берете паяльник и теперь окончательно припаиваете конденсатор к материнской плате (Рис 24.). Материнскую плату в руках уже держать необязательно, для облегчения можно положить ее на плоскую поверхность (стол) и сосредоточится на паянии. Признаком хорошей пайки является не кусок наплавленного припоя, а равномерный тонкий слой олова на спаиваемых поверхностях (должен быть виден рельеф деталей (Рис 25.) ).

www.rom.by

Как перепаять конденсаторы на материнской плате?

Рис.1.Будем менять... Рис.1. Будем менять...

Почему конденсаторы "портятся"?

Как правило, две основные причины это:

  • Производитель матплаты "сэкономил" на качестве комплектующих.
  • Производитель/сборщик/хозяин самого компьютера "сэкономил" на корпусе (некачественный блок питания, плохое охлаждение комплектующих и т.п.).

Как определить конденсаторы, которые нужно заменить?

Определить можно уже просто по внешнему виду - все "припухшие", с видом вытекшего электролита и т.п. - должны быть заменены. Примеры можно увидеть в статье Как определить вздутые конденсаторы?.

Что нужно для перепайки конденсаторов?

Паяльник

Рис.2.Паяльник "отечественного" производства 40Вт. Рис.2. Паяльник "отечественного" производства 40Вт.

В первую, понятно, потребуется паяльник (Рис.2.). Для перепайки конденсаторов обычно хватает паяльника мощностью 40Вт. При использовании паяльников мощностью 80Вт и более - требуется достаточный опыт, чтобы не повредить монтаж печатной платы излишним перегревом (контакты, соседние дорожки, переходные отверстия и т.п.), потому использование подобных - новичкам не рекомендуется. Однако стоит отметить, что с паяльником бОльшей мощности пайка идёт быстрее и качество пайки выше, так как можно прогреть достаточно широкие проводники (В основном земля и шины питания). Если паяльник новый, не забудьте его залудить, а если старый - выровнять каверны.

Флюс (канифоль) и припой

Как нельзя жарить без масла, так нельзя и паять без канифоли или флюса. Наиболее просто найти обычную канифоль (Рис.3.), но также можно использовать и флюс (Рис.4.) такой-то марки. Кроме того, логично, что может потребоваться и припой (Рис.5.)(удобнее использовать припой уже содержащий в себе канифоль), хотя в крайнем случае, в принципе, ничто не помешает использовать и уже имеющийся на плате.

Выпаивание старого (неисправного) конденсатора

Делать всё нужно с достаточной скоростью - если долго "жарить" ножки конденсатора, который "сидит" в плате на маленьких контактных дорожках - они могут просто отвалиться от температуры. И в то же время, перед тем как дёргать деталь, её нужно хорошо прогреть, иначе возможен отрыв контактных дорожек от платы. Кроме того, придерживая пальцем конденсатор, особенно, если он небольшой - можно банально обжечься об раскалившийся от длительного прогрева его корпус.

Кроме относительной "скорости", необходимо быть максимально аккуратным и не слишком усердствовать, применяя силу - иначе случайно "соскочивший" с ножек конденсатора паяльник может повредить дорожки на плате, в результате чего добавятся совершенно ненужные проблемы.

  • Конденсатор отпаивается заметно легче, если выводы перед этим смочить каплей флюса.

Подготовка к впаиванию нового конденсатора

Рис.10. Рис.10.

В результате после выпаивания конденсатора останется пустое место (Рис.10.), которое сначала желательно осмотреть на предмет вытекшего электролита (он мог вытечь и "сам" - в процессе выхода из строя конденсатора, но также и при нагреве во время пайки)- его обязательно нужно смыть растворителем (подойдет такой-то марки), иначе из-за химической активности электролит со временем может просто "съесть" часть монтажа печатной платы.

Один из вариантов, облегчающих монтаж - освободить переходные отверстия от олова, для того, чтобы после вставить новый конденсатор. Это необязательная процедура, но сильно облегчает жизнь. "Сделать дырочки" можно с помощью иголки или, но лучше при помощи, заточенной спички или деревянной зубочистки (Рис.11., Рис.12. и Рис.13.). Можно также воспользоваться вакуумным отсосом олова или же высверлить припой при помощи микродрели с подходящим по диаметру сверлом.

В конце, внимательно осмотреть места пайки, лишний припой при необходимости удалить горячим паяльником (Рис 14., Рис 15.).

  • Как вариант - если паяльник имеет достаточно острую заточку, отверстия можно не очищать, а наоборот - пропаять с оловом, в результате новый конденсатор входит легче и финальная стадия пропаивания может не потребоваться - нанесённое олово плавно растягивается по ножке. Нужно только верное его количество - не очень мало, чтобы оно могло равномерно распределиться, и не очень много - лишнее образует "сопли".

Впаивание нового конденсатора

Материнская плата освобождена от неисправных элементов, запасные части тоже готовы. Можно приступить к впаиванию исправных конденсаторов. Для этого необходимо взять материнскую плату и приставить к посадочному месту конденсатор, обязательно соблюдая полярность (Рис 18.), прижать конденсатор к материнской плате (Рис 19.), а другой рукой взять паяльник и прогревать материнскую плату с обратной стороны поочереди прикасаясь к переходным отверстиям (Рис 20.)пока конденсатор не сядет на место (Рис 21.). Важна не сила прижима жала паяльника, а время прогрева. Конденсаторы польностью пропаивать ненужно, главное чтобы они сели на свои места и держались в местах пайки.

Теперь необходимо нанести флюс в местах пайки (можно для облегчения воспользоваться медицинским шприцом с иглой) (Рис 22.), заметьте флюса необходима чуть чуть, чтобы только смочить ножку конденсатора и переходное отверстие (Рис 23.). Берете паяльник и теперь окончательно припаиваете конденсатор к материнской плате (Рис 24.). Материнскую плату в руках уже держать необязательно, для облегчения можно положить ее на плоскую поверхность (стол) и сосредоточится на паянии. Признаком хорошей пайки является не кусок наплавленного припоя, а равномерный тонкий слой олова на спаиваемых поверхностях (должен быть виден рельеф деталей (Рис 25.) ).

www.rom.by


© ЗАО Институт «Севзапэнергомонтажпроект»
Разработка сайта
