Предохранитель 6 кв: Высоковольтные предохранители

Высоковольтные предохранители

Высоковольтные предохранители используются для защиты электрооборудования электрических сетей напряжением выше 1000 В от токов короткого замыкания и токов недопустимых перегрузок.
Основными техническими характеристиками предохранителей являются номинальное напряжение, номинальный длительный ток, зависимость времени плавления вставки от тока. Отключающую способность предохранителей характеризуют номинальной отключаемой мощностью. Защитным элементом предохранителя является плавкая вставка, включенная последовательно в электрическую цепь защищаемой сети.
Предохранители, обладающие способностью резко уменьшать ток в цепи при коротком замыкании, называются токоограничивающими. При прохождении через плавкую вставку токов короткого замыкания или длительного тока перегрузки она чрезмерно перегревается и плавится, переходя сначала в жидкое, а затем в газообразное состояние. В процессе расплавления металла вставки между контактами предохранителя образуется дуга. Длительность горения и скорость гашения электрической дуги внутри предохранителя зависят от конструкции предохранителя и правильности выбора плавкой вставки. После гашения дуги электрическая цепь полностью разрывается.
Время перегорания плавкой вставки зависит от величины проходящего через нее тока и называется защитной или токовременной характеристикой плавкой вставки, которая служит для определения выдержки времени отключения аварийных токов, а также расчетов селективной работы предохранителей и релейной защиты электроустановки.
Ток, плавящий вставку, определяется конструкцией предохранителя, физическими данными самой плавкой вставки (материалом, формой, длиной и поперечным сечением) и температурой окружающего воздуха.
На токовременную характеристику предохранителя влияет также состояние плавкой вставки. Если использовать вставку с оксидной пленкой, у которой вследствие этого уменьшилось сечение плавящегося элемента из-за длительного хранения в ненормальных условиях, то характеристики вставки окажутся измененными.
Плавкая вставка может работать длительное время, если через нее проходит номинальный или меньший электрический ток. При прохождении через предохранитель рабочего тока вставка нагревается, но структура металла не меняется.
Номинальным током плавкой вставки называется ток, который вставка способна выдержать, не расплавляясь и не перегорая длительное время, а номинальным током предохранителя — ток, на который рассчитаны его токоведущие части. Значение номинального тока указывают на токоведущих частях предохранителя и на контактных частях плавких вставок.
Важными показателями предохранителей являются их надежность, стабильность и избирательность, т. е. плавкая вставка предохранителя должна длительное время работать при протекании по ней номинального тока, не перегорать при кратковременных перегрузках, надежно отключать предельный ток без разрушения самого предохранителя и отключать только тот участок электрической цепи при возникновении в любой ее точке короткого замыкания, который защищает данный предохранитель. В этом случае сработать должен тот предохранитель, который расположен ближе к месту замыкания.
Ток, при котором плавкая вставка сгорает в момент достижения ею установившейся температуры, называется пограничным. Если пограничный ток по значению близок к номинальному или несколько больше его, плавкая вставка предохранителя не перегорает при прохождении через нее номинального тока.
Предельно отключаемый ток предохранителя — это наибольший ток, который способен отключить предохранитель при перегорании его плавкой вставки.
Предельно отключаемый ток плавкой вставки должен быть равен или больше максимального расчетного тока короткого замыкания в цепи, защищаемой предохранителем. Если выбор предохранителя произведен неправильно, то длительность горения дуги при перегорании плавкой вставки увеличивается и может привести к разрушению патрона предохранителя.
Разрывной мощностью предохранителя называется наибольшая мощность короткого замыкания, которую способен разорвать предохранитель при перегорании плавкой вставки без разрушения патрона предохранителя.
Защищаемые электрические цели укомплектовываются предохранителями на соответствующие электроустановкам номинальные напряжения и токи. Применение предохранителей, предусмотренных на меньшее номинальное напряжение, может привести к короткому замыканию и разрушению предохранителя. Если использовать предохранитель на большее номинальное напряжение и ток, то он нe обеспечит необходимой защиты и нарушит селективную работу аппаратов и реле защиты, так как имеет другие, отличные от защищаемой цепи характеристики. Для надежной работы предохранителя необходимо, чтобы токовременная характеристика era плавкой вставки была несколько ниже характеристики защищаемого объекта.

В закрытых распределительных устройствах напряжением 6 и 10 кВ применяются предохранители ПК и ПКТ.
Предохранитель ПК (рис. 1) относится к токоограничивающим предохранителям и представляет собой патрон — фарфоровую трубку 8, заполненную мелким кварцевым песком, внутри которой помещена плавкая вставка 10, На концах фарфоровой трубки 8 закреплены латунные колпачки 7 с крышками 6. Контакты патронов располагаются на двух опорных изоляторах 5, закрепленных на стальной плите 1. Контакты 2 снабжены замками, удерживающими патрон от выпадания при возникающих при прохождении токов короткого замыкания электродинамических усилиях. Для присоединения шин распределительного устройства к предохранителю служит хвостовик 4 контакта 2.
Плавкая вставка 10 состоит из медных проволок, покрытых слоем серебра и намотанных на керамический сердечник (стержень) 9 для номинальных токов до 7,5 А. При токах выше 7,5 А медные проволоки имеют вид спиралей и помещены непосредственно внутрь фарфоровой трубки. Проволока плавкой вставки на номинальные токи до 7,5 А по всей длине имеет один диаметр, а на токи выше 7,5 А — разные диаметры, т. е. в этом случае используется проволока ступенчатого сечения, что существенно улучшает характеристики предохранителей. Во время процесса срабатывания предохранителя плавление и испарение таких вставок под действием больших токов происходит неодновременно: сначала плавится участок вставки с проволокой меньшего сечения, а затем-с проволокой большего сечения. Вследствие этого уменьшается длина разрываемого участка и снижается перенапряжение, которое вызывается перегоранием плавкой вставки. Эта конструкция плавкой вставки предохранителя ПК позволяет ограничить перенапряжение до 2,5-кратного значения рабочего напряжения.

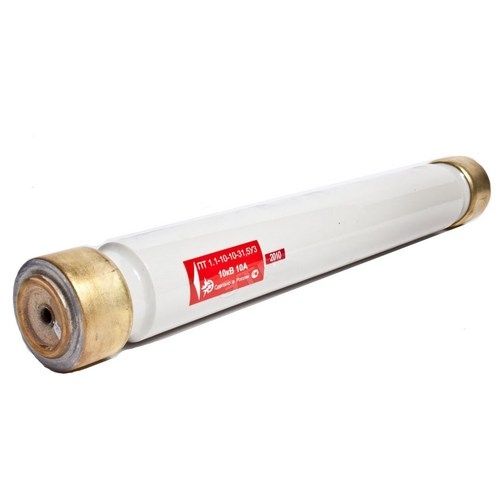

Рис. 1. Высоковольтный предохранитель

а — общий вид (ПКТ-103), 6 — патроны предохранителя на керамическом стержне (слева) и без стержня (справа), 1 — плита (под опорные изоляторы 5 не показана), 2 — контакт с замком, 9 — патрон, 4 — хвостовик контакта, 5 — опорный изолятор, 6 — крышка, 7 — латунный колпачок, 8 — фарфоровая трубка (кожух), 9 — стержень, 10 — плавкая вставка, 11 — указательная проволока, 12 — указатель срабатывания, 13 — оловянные шарики

Обозначение

В обозначении предохранителей указывают: их тип (ПК — с мелкозернистым кварцевым наполнителем), назначение (Т — для защиты силовых трансформаторов, К — конденсаторов, Д — электродвигателей, Н — трансформаторов напряжения), конструктивное исполнение (101 — для предохранителей с номинальным током до 32 А, 102 — для предохранителей напряжением 6 кВ и током от 40 до 80 А, 10 кВ и от 40 до 50 А, 103 — для предохранителей 6 кВ и от 100 до 160 А, 10 кВ и от 80 до 100 А), номинальное напряжение, кВ, номинальный ток, А (он равен току плавкой вставки), номинальный ток отключения, кА, климатическое исполнение и категорию размещения. Например, предохранитель с мелкозернистым кварцевым наполнителем, предназначенный для защиты силового трансформатора, конструктивного исполнения 102, на номинальные напряжение 10 кВ, ток 40 А и ток отключения 20 кА, для размещения в умеренном климате и внутренней установки обозначают ПКТ 102-10-40-20У3.
Для мачтовых трансформаторных подстанций применяют предохранители ПКТ соответствующего климатического исполнения (У, ХЛ, Т) и 1-й категории размещения. Их патроны выполняют водонепроницаемыми во избежание отсыревания внутренних частей.
Для защиты измерительных трансформаторов напряжения на напряжение 3 -10кВ применяют предохранители ПKH-10, не имеющие указательного устройства об их срабатывании.

В предохранителях ПК плавкую вставку изготовляют из нескольких параллельных проволок, что значительно улучшает условия теплоотдачи и уменьшает общее сечение вставки. В результате этого улучшаются условия охлаждения и гашения электрической дуги, которая возникает в нескольких параллельных каналах при плавлении и испарении проволок, что влечет к разрыву электрической цепи. Кроме того, на проволоки плавких вставок напаяны оловянные шарики 13, служащие для снижения температуры плавления проволок за счет «металлургического эффекта». Так как температура плавления олова значительно ниже температуры плавления материала вставки, оно плавится раньше и в расплавленном виде проникает в металл проволоки, снижая тем самым на этом участке температуру плавления вставки предохранителя.
Патрон предохранителя ПК необходимо заполнять сухим, чистым мелкозернистым песком с содержанием кварца около 99%, что обеспечивает быструю деионизацию электрической дуги в пространстве между зернами кварца и проникновение паров металла вставки в песок.
Предохранители ПК допускают многократную перезарядку дугогасящего патрона после его срабатывания, при этом спекшийся кварцевый заполнитель заменяют. При замене плавкой вставки следует точно соблюдать длину проволоки, соответствующую данному типу предохранителя, а также расстояние между отдельными проволоками и стенками патрона. Несоблюдение длины проволоки и расстояний приводят к разрушению предохранителя. Трубки с плавкими предохранителями герметически запаивают.
Предохранитель ПК является токоограничивающим защитным аппаратом, так как ток короткого замыкания обрывается после расплавления и испарения металла не в момент его естественного прохождения через нулевое значение, а значительно раньше, чем он успевает достигнуть своего максимального значения.
Предохранители для внутренней установки снабжены указателем срабатывания 12, который состоит из металлической втулки, пружины, указательной проволоки 11 и головки с крючком. Втулка со вставленной в нее пружиной закреплена на крышке патрона. Один конец пружины прикреплен к головке указателя крючком, а другой присоединен к втулке. В нормальном рабочем состоянии пружина сжата. При перегорании плавкой вставки перегорает и указательная проволока, освобождая пружину, которая выбрасывается вместе с головкой из предохранителя, по чему судят о том, что вставка предохранителя перегорела.
Наибольшая отключаемая мощность предохранителей ПК составляет 300 MBА. Они выпускаются на следующие номинальные токи: 2; 3,2; 5; 8; 10; 16; 20; 31,5; 40; 50; 80; 100; 160; 200; 315; 400 А.

Конструктивно предохранители, изготовленные на разные номинальные напряжения, отличаются длиной патрона, а на разные номинальные токи — не только длиной патрона, но и диаметрами патронов и колпачков. При номинальном напряжении 6 кВ на номинальный ток 75 А и выше и при напряжении 10 кВ на ток 50 А и выше патроны предохранителей делают спаренными. Предохранители на токи выше 200 А при напряжении 6 кВ и выше 150 А при напряжении 10 кВ имеют по четыре патрона на каждую фразу.

Ремонт предохранителей

Ремонт предохранителей ПКТ и ПКН заключается в проверке целости плавкой вставки, очистке контактных поверхностей, проверке действия замка и указателя срабатывания (для предохранителей ПКТ). Указатель срабатывания при нажатии пальцем на его головку должен свободно переместиться, а при опускании пальца — возвратиться на место. Кроме того, проверяют плотность и полноту засыпки патронов кварцевым песком (при встряхивании патронов не должно быть слышно шума).
Необходимо также контролировать правильность установки предохранителя (по номинальному току). При обнаружении обрыва плавкой вставки патроны заменяют и отправляют в мастерские для перезарядки.
Пластинчатые предохранители низкого напряжения при перегорании или обнаружении на них окалины меняют, трубчатые при перегорании заменяют и отправляют на перезарядку.

УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАТРОНОВ

ОБЩИЕ ТРЕБОВАНИЯ

• Номинальное напряжение предохранителя должно быть не менее сетевого напряжения
• Ток включения не должен расплавить плавкий элемент быстрее 0,1 с
• Предохранитель должен прервать минимальный ток короткого замыкания в течение 2 секунд.
• Предохранитель должен выдержать номинальный ток In и возможные перегрузки трансформатора 1,3 -1,4 In
• В случае, когда неизвестны условия работы и установки, рекомендуется выбрать номинальный ток предохранителя больше 1,5 In

Выбор предохранителя для защиты силовых трансформаторов
Номинальная мощность трансформатора, кВА	Номинальный первичный ток трансформатора		Номинальный ток предохранителя		Номинальный первичный ток трансформатора		Номинальный ток предохранителя		Номинальный первичный ток трансформатора		Номинальный ток предохранителя		Номинальный первичный ток трансформатора		Номинальный ток предохранителя
	6 кВ	7.2 кВ	Imin, A	Imax, A	10 кВ	12 кВ	Imin, A	Imax, A	20 кВ	24 кВ	Imin, A	Imax, A	30 кВ	36 кВ	Imin, A	Imax, A
50 75 100 125 160 200 250 315 400 500 630 800 1000	4. 8 7.2 9.6 12.1 15.4 19.2 24.1 30.3 38.5 48.1 60.6 76.9 96.2	4.1 6.2 8.2 10.3 13.2 16.4 20.6 26 33 41.2 51.9 66 82.5	10 16 25 32 40 40 50 50 63 80 100 100 125	16 20 32 40 50 50 63 63 80 100 125 125 160	2.9 4.3 5.8 7.2 9.2 11.5 14.4 18.2 23 28.8 36.4 46.2 57.7	2.4 3.6 4.8 6 7.7 9.6 12 15.2 19.2 24 30.3 38.5 48.1	6 10 10 16 20 25 32 40 50 50 63 80 100	10 16 16 20 25 32 40 50 63 63 80 100 125	1.5 2.2 2.9 3.6 4.6 5.8 7.2 9. 1 11.5 14.4 18.1 23.1 28.8	12 1.8 2.4 3.0 3.8 4.8 6.0 7.6 9.6 12 15.2 19.2 24.1	4 4 6 6 10 10 16 20 25 32 40 50 50	6 6 10 10 16 16 20 25 32 40 50 63 63	0.96 1.4 1.9 2.4 3.1 3.8 4.8 6.1 7.7 9.6 12.1 15.4 19.2	0.8 1.2 1.6 2.0 2.6 3.2 4.0 5.1 6.4 8.0 10.1 12.8 16.0	2 4 6 6 6 10 10 16 20 20 25 40 50	4 6 10 10 10 16 16 20 25 25 32 50 63

Защита трансформаторов 6 и 10 кВ плавкими предохранителями

Подробности

Категория: РЗиА

• трансформатор
• РЗиА
• подстанции
• среднее напряжение
• предохранители

Содержание материала

• Защита трансформаторов распределительных сетей
• Виды повреждений трансформаторов
• Виды ненормальных режимов работы трансформаторов
• Короткие замыкания на выводах понижающего трансформатора
• Короткие замыкания на выводах низшего (среднего) напряжения
• Принцип действия плавких предохранителей
• Достоинства и недостатки плавких предохранителей
• Защита трансформаторов 6 и 10 кВ плавкими предохранителями
• Защита трансформаторов 35 кВ плавкими предохранителями
• Защита трансформаторов 110 кВ с помощью предохранителей
• Типы релейной защиты трансформаторов
• Способы присоединения понижающих трансформаторов
• Структурная схема релейной защиты
• Оперативный ток на трансформаторных подстанциях
• Трансформаторы тока как источники оперативного тока
• Предварительно заряженные конденсаторы и зарядные устройства
• Блоки питания
• Токовая отсечка от междуфазных к. з.
• Дифференциальная токовая защита
• Газовая защита
• Обслуживание газовой защиты
• Максимальная токовая защита
• Специальная токовая защита нулевой последовательности
• Схемы защиты трансформаторов

Страница 8 из 24

3-3. Защита трансформаторов 6 и 10 кВ плавкими предохранителями типа ПК

Основные условия выбора предохранителей. Плавкий предохранитель должен отвечать следующим основным условиям.
Номинальное напряжение предохранителей и их плавких вставок должно быть равно номинальному напряжению сети:
(3-3)
Плавкие предохранители в СССР выпускаются на номинальные напряжения, соответствующие ГОСТ 721—77, в том числе на 6; 10; 20; 35; 110 кВ. Номинальное напряжение указывается в наименовании предохранителя, например ПК-6, ПК-10, ПСН-10, ПСН-35 и т. п.

Установка предохранителя, предназначенного для сети более низкого напряжения, т. е. создание условия Uном пр < Uном. с не допускается во избежание к.з. из-за перекрытия изоляции предохранителя. Наряду с этим не допускается без специального указания завода-изготовителя применение предохранителя в сетях с меньшим номинальным напряжением из-за опасности возникновения перенапряжений при отключении к. з.
Номинальный ток отключения выбранного предохранителя должен быть равен или больше максимального значения тока к. з. в месте установки предохранителя:
(3-4)
Применительно к силовым трансформаторам ток /к. макс рассчитывается для трехфазного к. з. на выводах высшего напряжения трансформатора, т. е. там, где установлены плавкие предохранители. При этом режим питающей системы принимается максимальным, что соответствует наименьшему сопротивлению питающей системы до места подключения рассматриваемого трансформатора. Следует учитывать также подпитку места к. з. электродвигателями, включенными на той же секции, что и рассматриваемый трансформатор.

Номинальные токи отключения указаны в ГОСТ и заводских информациях. я# /ном.тр (рис. 3-7). Таким образом кратность номинального тока вставки предохранителя на стороне ВН относительно номинального тока вставки предохранителя на стороне НН (токи приведены к напряжению одной и той же стороны трансформатора), должна быть равна примерно двум, а если возможно, то и больше [14].

При таком выборе /ном. вс предохранители на стороне НН защищают трансформатор от перегрузок, а сеть НН — от к. з. Предохранители на стороне ВН предназначаются только для защиты трансформатора от к. з. на выводах ВН и от повреждений внутри трансформатора [14].
Предохранители с плавкой вставкой, выбранной по условию (3-5), обеспечивают отключение трансформатора при любых значениях тока к. з. за время, меньшее, чем допустимо по условию термической стойкости трансформатора (1-1).

Рекомендуемые в соответствии с [14] значения номинальных токов плавких вставок предохранителей, защищающих силовые трансформаторы, приведены в табл. 3-1.
Номинальный ток предохранителя необходимо выбирать равным номинальному току плавкой вставки:
(3-6)
Проверка селективности между предохранителями на стороне ВН и защитными аппаратами на стороне НН трансформатора.

Рекомендуемые значения номинальных токов плавких вставок 1ном вс предохранителей для трехфазных силовых трансформаторов

6/0,4 и 10/0,4 кВ

Примечание Предполагается, что на стороне 0,4 кВ применены предохранители типа ПН-2, на стороне 6 кВ—типа ПК-6, на стороне 10 кВ—типа ПК-10.

Возможны три варианта выполнения защиты на стороне 0,4 кВ рассматриваемых трансформаторов: плавкими предохранителями; автоматами с мгновенным действием; селективными автоматами (с выдержкой времени).
Для проверки селективности между последовательно включенными предохранителями разных типов необходимо сопоставить их защитные характеристики во всем диапазоне токов, возможных при перегрузках и коротких замыканиях. Сопоставление производится следующим образом. Для нескольких значений токов / определяются по защитным характеристикам соответствующие значения времени плавления /Пл. Защитные характеристики предохранителей типа ПК даны на рис. 3-2. Защитные характеристики низковольтных предохранителей типа ПН-2 показаны на рис. 3-8. При определении tпл токи / должны быть приведены к номинальному напряжению своей стороны. Затем сравниваются найденные значения tun предохранителей сторон ВН и НН (/плвя и /пл нн) для каждого из соответствующих значений токов: 1вн и Iнн.

Селективность между предохранителями обеспечивается, если значения и^вн при всех токах оказываются по крайней мере в 3 раза большими, чем Ълнн [15], т. е. соблюдается условие:

Условие (3-7) учитывает возможные значительные разбросы защитных характеристик существующих предохранителей.

Рис. 3-8. Защитные характеристики предохранителей типа ПН-2

Проделаем такую проверку для трансформатора 10/0,4 кВ мощностью 250 кВ-А. Из табл. 3-1 находим рекомендуемые значения: /ном. вс = 40 А — для ПК-10 и /ном. вс — 400 А — для ПН-2. Одновременно проверим селективность предохранителя ПК-10 с /ном. вс = 32 А, которая рекомендовалась до 1976 г., т. е. до выпуска нового каталога предохранителей типа ПК- Расчеты сведены в табл. 3-2.
Значения <пл вн и или нн определялись по соответствующим защитным характеристикам рис. 3-2 и 3-8.

Из табл. 3-2 видно, что при /ном. вс=32 А не выполняется условие селективности (3-7), и поэтому в табл.
1 для трансформаторов этой мощности рекомендуется  /ном. вс = 40 А, что не противоречит директивным указаниям [14].

Следует обратить внимание на то, что защитные характеристики предохранителей типа ПК, изданные в 1976 г. , существенно отличаются от ранее изданных характеристик (1967 г.), приведенных в существующей литературе [5, 11]. Основное отличие состоит в том, что характеристики, изданные в 1976 г., идут значительно более круто. Для примера на рис 3-9 показана часть защитных характеристик предохранителей ПК-10 для /ном. вс = 30 А (каталог 1967 г.) и для /НОм. вс = = 32 А (каталог 1976 г.) Штриховой линией показана защитная
Таблица 3-2

Пример проверки селективности плавких предохранителей ПК-10 и ПН-2 для трансформатора 10/0,4 кВ, 250 кВ — А

характеристика для /ном. вс — 40 А (каталог 1976 г.). Сравнивая характеристики токов 30 и 32 А, можно определить, что при характерном значении tnn = 5 с значение тока / было равно примерно 165 А, а теперь —примерно 105 А. Наряду с этим снизилось значение /пл при больших кратностях тока. Например, при / = 300 А или Ю/ном. вс было tnn « 0,4 с (по характеристике для тока 30 А), а при / = 320 А оказывается /пл«0,1 с (по характеристике для тока 32 А). 0,035 с, селективность между предохранителями типа ПК С /ном. вс, принятыми по табл. 3-1, и этими автоматами обеспечивается даже при максимально возможных токах к.з. за трансформатором.
При установке на стороне 0,4 кВ трансформатора селективного автомата, например типа АВМ, минимальное время действия которого составляет 0,25 с, требуется индивидуальная проверка селективности между предохранителями ПК на стороне ВН и автоматами на стороне НН. Проверка должна производиться путем сопоставления их защитных характеристик при всех реально возможных значениях тока к. з. за трансформатором, поскольку время срабатывания селективных автоматов, так же как и у предохранителей, зависит от значения тока к. з.

Особенно важно обеспечить селективность между предохранителями ПК и автоматами 0,4 кВ на двухтрансформаторных подстанциях (рис. 3-10). Типовые подстанции с предохранителями ПК-6 или ПК-10 выполняются с двумя трансформаторами мощностью по 400 или 630 кВ-А. Если вести расчет по металлическому трехфазному к. з., оказывается, что предохранитель ПК с / ном.вс — 80 А на трансформаторе 630 кВ-А расплавится за 0,4 с, а предохранитель с /ном. вс = 50 А на трансформаторе 400 кВ-А — за 0,2 с. При этом очевидно, что не может быть обеспечена селективность не только с селективным автоматом на вводе 0,4 кВ своего трансформатора, но даже с секционным автоматом САВ. В этом случае возможно либо не применять предохранители на стороне ВН, либо не считаться с малой вероятностью металлического трехфазного к.з. на секции 0,4 кВ, а расчет вести по к.з. через переходное сопротивление (§ 2-6). Тогда, например, для трансформатора 630 кВ-А получится « 1,5 с, что обеспечит селективность между предохранителем и селективным автоматом.
Проверка селективности между релейной защитой питающей линии и плавкими предохранителями трансформаторов подробно рассмотрена в работе [5].

В заключение следует напомнить директивные указания [14], в которых говорится о том, что при неоднократном перегорании правильно выбранных предохранителей из-за перегрузки трансформатора ни в коем случае нельзя заменять их предохранителями на больший номинальный ток, а необходимо» принимать меры к разгрузке трансформатора или к замене его трансформатором большей мощности. При замене трансформаторов необходимо одновременно производить замену предохранителей в соответствии с мощностью вновь устанавливаемого трансформатора. Дежурный и ремонтный персонал должен быть обеспечен таблицами, в которых указаны номинальные токи плавких вставок для всех установленных трансформаторов, а также достаточным количеством запасных калиброванных предохранителей и калиброванных плавких вставок.
