Расшифровка кабельных аббревиатур

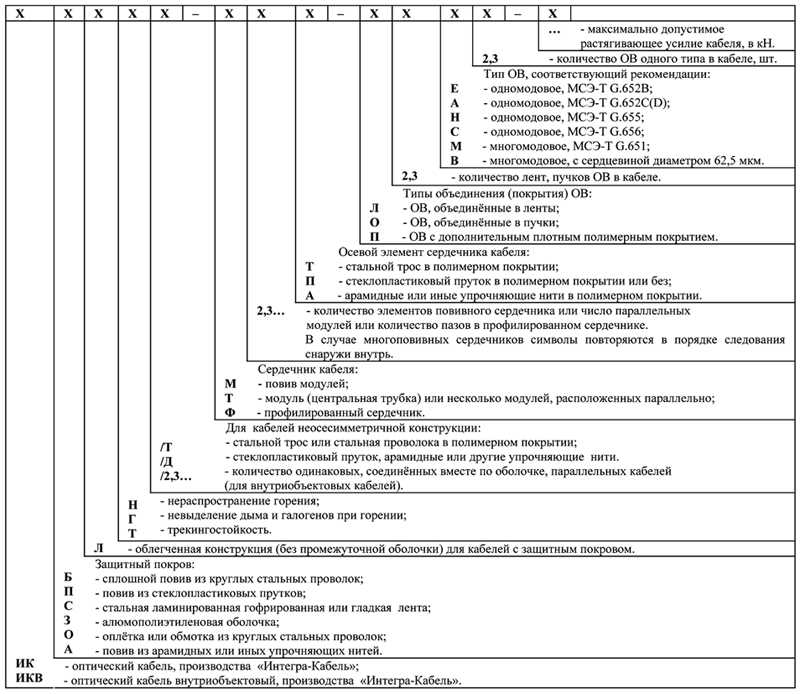

Расшифровка аббревиатур отечественного кабеля
Силовой кабель с ПВХ (виниловой) и резиновой изоляцией
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий
Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS
Кабель с БПИ (бумажно-поясной изоляцией)
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)
Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
Контрольный кабель
К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран
Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS
Телефонный кабель
Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель
Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг
Подвесные провода
А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод
Некоторые типы кабеля расшифровываются особым образом
КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией.
1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий
Расшифровка аббревиатур импортного кабеля
Силовой кабель
N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный
Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY
FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011
F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка
Контрольный кабель
Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE
Аббревиатуры: YSLY, LiYCY
Кабель передачи данных «витая пара»
U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ.
satellite — спутник — кабель для спутникового телевидения
Аббревиатуры: UTP, FTP, S-FTP, S-STP
Телефонный кабель и кабель для пожарной сигнализации
J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги
Аббревиатуры: J-Y(St)Y, J-H(St)H
Безгалогеновый огнестойкий кабель
N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
Аббревиатуры: NHXHX FE 180, NHXCHX FE 180
Провода монтажные
H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа
Аббревиатуры: H05V-K, H07V-K, N07V-K
Кабели с изоляцией из сшитого полиэтилена
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы
Расшифровки аббревиатур кабеля и провода
| Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS | |
| КГ | кабель гибкий |
| А | (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию |
| В | (первая (при отсутствии А) буква) ПВХ изоляция |
| В | (вторая (при отсутствии А) буква) ПВХ оболочка |
| Г | отсутствие защитного покрова «голый» |
| нг | не поддерживающий горения |
| LS | Low Smoke – с пониженным дымо- и газовыделение |
| Бб | бронированный покров из стальных лент |
| Шв | наружный покров из ПВХ шланга |
| Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ | |
| А | (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию |
| АБ | алюминиевая броня |
| СБ | (первая или вторая (после А) буква) свинцовая броня |
| л | лавсановая лента |
| 2л | двойная лавсановая лента |
| Г | отсутствие защитного покрова «голый» |
| Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг | |
| Т | телефонный кабель |
| П | полиэтиленовая изоляция |
| п | поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные |
| Э | экран |
| П | полиэтиленовая оболочка |
| З | гидрофобный заполнитель |
| Шп | наружный покров из полиэтиленового шланга |
| С | станционный кабель |
| Подвесные провода: | |
| А | алюминиевый голый провод |
| АС | алюминиево-стальной (чаще употребляется слово «сталеалюминиевый») голый провод |
| СИП | самонесущий изолированный провод |
| Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS | |
| К | (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий |
| Э | экран |
| Некоторые типы кабеля расшифровываются особым образом: | |
| КСПВ | кабели для систем передачи в виниловой оболочке |
| КПСВВ | кабели пожарной сигнализации, с виниловой изоляцией, в виниловой оболочке |
| КПСВЭВ | кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке |
| ПНСВ | провод нагревательный, стальная жила, виниловая оболочка |
| ПВ-1, ПВ-3 | провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие) |
| ПВС | провод в виниловой оболочке соединительный |
| ШВВП | шнур с виниловой изоляцией, в виниловой оболочке, плоский |
| ПУНП | провод универсальный плоский |
| ПУГНП | провод универсальный плоский гибкий |
| Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY | |
| N | согласно VDE |
| Y | ПВХ |
| H | безгалогеновый ПВХ |
| M | монтажный кабель |
| C | медный экран |
| RG | броня |
| Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP | |
| U | unfoiled (нефольгированный, неэкранированный) |
| F | foiled (фольгированный, экранированный) |
| S | screened (экранированный медными проволоками) |
| S-F | общий экран из фольги + общий плетеный экран |
| S-S | экран каждой пары из фольги + общий плетеный экран |
| TP | twisted pair — витая пара |
| Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H | |
| J | инсталляционный, установочный кабель |
| Y | ПВХ |
| (St) | экран из фольги |
| Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180 | |
| N | согласно VDE |
| HX | сшитая резина |
| C | медный экран |
| FE 180 | кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением |
| Провода монтажные: H05V-K, H07V-K, N07V-K | |
| H | гармонизированный провод (одобрение HAR) |
| N | соответствие национальному стандарту |
| 05 | номинальное напряжение 300/500 В |
| 07 | номинальное напряжение 450/750 В |
| V | ПВХ изоляция |
| K | гибкая жила для стационарного монтажа |
| Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR | |
| F | corda flessibile — гибкая жила |
| R | polivinilclorudo — PVC — ПВХ изоляция |
| O | anime riunite per cavo rotondo — круглый, не плоский кабель |
| R | polivinilclorudo — PVC — ПВХ оболочка |
| Кабели с изоляцией из сшитого полиэтилена: | |
| N | согласно VDE |
| Y | ПВХ |
| 2Y | полиэтилен |
| 2X | сшитый полиэтилен |
| S | медный экран |
| (F) | продольная герметизация |
| (FL) | продольная и поперечная герметизация |
| E | трехжильный кабель |
| R | броня из круглых стальных проволок |
| J | наличие желто-зеленой жилы |
| O | отсутствие желто-зеленой жилы |
| Контрольный кабель: YSLY, LiYCY | |
| Y | ПВХ |
| SL | кабель контрольный |
| Li | многожильный проводник по VDE |
SAT — от англ. satellite — спутник — кабель для спутникового телевидения | |
Учебное пособие — декодирование кабелей (с солодкой)
125
акции
Поделиться
Твит
Если вы никогда этого не делали, кабели могут показаться пугающими. У них странные аббревиатуры и символы со сложными инструкциями для каждого из них. Но это не должно быть сложно! Аббревиатуры для косичек говорят вам именно то, что вам нужно знать, чтобы их сделать — вам просто нужно уметь их расшифровывать. Этот урок объясняет язык косичек… с лакрицей.
Этот пост содержит партнерские ссылки (нажмите для получения дополнительной информации). Если вы нажмете на одну из этих ссылок, а затем совершите покупку, я могу получить компенсацию. Вы получаете такие же отличные цены, и вы будете помогать поддерживать этот сайт!
Вам нравится квадрат Двойка червей, показанный в этом уроке? Давай сюда шаблон!
Фоторуководство:
(прокрутите вниз, чтобы просмотреть видеоруководство)
Что такое кабель?
Коса – это перекручивание, возникающее при работе стежков не по порядку.
Если вы пропустите несколько стежков, провяжите следующие несколько стежков, а затем вернитесь назад и провяжите те, которые вы пропустили, это заставит стежки перекручиваться друг над другом, образуя трос. Это достигается путем надевания нескольких петель на спицу для кос и удерживания их в стороне, провязывая следующие петли как обычно, затем возвращаясь назад и провязывая эти петли со спицы для кос.
Сколько стежков?
Аббревиатура косы должна выглядеть примерно как 2/2 LC. Числовая часть этой аббревиатуры говорит вам, сколько стежков вы имеете дело. Знак «/» следует читать как «над». Таким образом, 2/2 означает, что вы переплетаете 2 петли над 2 другими петлями. Точно так же 2/1 означает, что вы переплетаете 2 петли над 1 петлей.
Правый или левый?
Стежки можно закручивать вправо или влево. RC и LC в аббревиатуре кабеля означают правый крест и левый крест соответственно. Направление всегда относится к тому, в каком направлении идут верхние стежки на кабеле.
Таким образом, в косе 2/2 LC 2 верхних петли перекрещиваются влево. в жгуте 2/2 RC 2 стежка сверху перекрещиваются вправо.
Направление, в котором они пересекаются, зависит от того, держите ли вы кабельную иглу спереди или сзади изделия. Если вы держите иглу для кос впереди, то, когда вы вернетесь к работе, эти петли с иглы для кос будут находиться поверх других петель. Получается левый кросс. Если вы держите иглу для кос сзади, то они будут позади других стежков. Получается правый кросс.
лицевые или изнаночные?
Если в аббревиатуре косы нет буквы Р, то, скорее всего, все петли лицевые. Ваша выкройка должна подтверждать это, но если в ней не указано, считайте, что они связаны. Иногда вы увидите аббревиатуру вроде 2/2 LPC. Буква Р в этой аббревиатуре означает, что нижние петли изнаночные. Таким образом, 2/2 LPC означает, что вы пересекаете 2 лицевые петли над 2 изнаночными петлями. Это достигается удерживанием 2 петель впереди на спице для кос, провязыванием следующих двух петель изнаночной, а затем провязыванием 2 петель со спицы для кос.
Более сложные кабели?
Иногда вы увидите что-то более сложное, например 2/1/2 RPC. Обычно это появляется там, где два кабеля встречаются и пересекаются друг с другом. Это немного сложнее, но применяются те же правила. Если вы разберете его, это говорит о том, чтобы скрестить 2 петли над 1 петлей, которая перекрещивается еще над 2 стежками, это похоже на сэндвич с 3 слоями кабеля.
Чтобы работать с этим, разбейте его на разделы. Первые стежки, к которым мы подошли, это 2 стежка на верхнем слое. Они проходят весь путь от левой стороны к правой стороне, а остальные 3 стежка проходят под ними. Наберите 3 петли на спицу для кос и держите ее позади работы (потому что это правый крест). Затем провяжите следующие 2 петли. Теперь давайте посмотрим на следующий стежок. Это средний слой, с 1 петлей на 2. Итак, поместите последнюю петлю со спицы для кос обратно на левую спицу и провяжите эту 1 петлю для среднего слоя. Наконец, провяжите нижний слой — 2 петли, оставшиеся на спице для кос.
В этом случае изнаночная может сбивать с толку. Обычно это означает провязывание средней петли изнаночной, но когда речь идет о такой сложной косе, в схеме должно быть точно указано, как это сделать.
Видеоруководство:
(наверх)
Экранирование кабеля 101 — Руководство по сокращению
Кабель
Стюарт Берри
05 июля 2017 г.
Экранирование кабеля (или экранирование) может состоять из металлической оплетки, металлической или полиэфирной фольги. Экран может быть обернут вокруг всех 4 пар витой пары, только отдельных пар проводников или всего кабеля и отдельных пар. В коде экранированного продукта буквы перед косой чертой эквивалентны экранированию всего кабеля; код после косой черты эквивалентен экранированию отдельных пар.
Например:
В качестве руководства, если у вас есть двигатели или генераторы, расположенные рядом с сетевыми кабелями, электромагнитные и радиочастотные помехи могут вызвать хаос при передаче данных по медному кабелю. Это приведет к ошибкам данных и, вполне возможно, простоям. Чтобы устранить помехи EMI / RFI, вам нужно будет использовать экранированные кабели и разъемы.
Как видно из приведенного ниже списка, принципиально существует два типа экранов кабелей: плетеные и фольгированные. Какой вариант вы выберете, будет зависеть от вашего приложения.
Вот глоссарий терминов, который поможет вам расшифровать экранирование кабеля:
- FTP – Витая пара с фольгой: Дополнительный уровень защиты создается за счет экранирования/экранирования отдельных витых проводов.
- STP – Экранированная витая пара: Экранирующая оплетка, обернутая вокруг отдельных витых проводов, обеспечивает дополнительный уровень защиты.
- F/UTP – фольгированная/неэкранированная витая пара: общий экран из фольги покрывает 4 пары неэкранированной витой пары. Обычно используется в приложениях 10GBaseT.
- S/UTP – экранированная/неэкранированная витая пара: Все 4 пары неэкранированной витой пары обмотаны общей экранирующей оплеткой.
- SFTP — экранированная и фольгированная витая пара: экранирование фольгой вокруг отдельных витых проводов и общий экран, который иногда представляет собой гибкий плетеный экран. Это обеспечивает высочайший уровень защиты от помех.
- SF/UTP – экранированная и фольгированная/неэкранированная витая пара: как общий экран из оплетки, так и экран из фольги с неэкранированными витыми парами. Эти кабели, иногда называемые кабелем STP , очень эффективно защищают электромагнитные/радиочастотные помехи от входа и выхода кабеля.
- S/FTP – экранированная фольгированная/витая пара: общий экран в виде оплетки с витыми парами, экранированными фольгой. Экран под курткой представляет собой оплетку, и каждая отдельная пара окружена собственным экраном из фольги. Целью дополнительной фольги на отдельных парах является ограничение количества перекрестных помех между ними.
- F/FTP – Foiled/Foiled Twisted Pair: Общий экран из фольги с витыми парами, экранированными из фольги. Как и F/UTP, этот кабель обычно используется в приложениях 10GBaseT.
- U/FTP – Неэкранированная/фольгированная витая пара: без общего экрана или оплетки с витыми парами, экранированными фольгой. Этот кабель также часто используется в приложениях 10GBaseT.
- U/UTP (UTP) – Неэкранированная/неэкранированная витая пара: пары скрученных вместе проводов, которые вообще не экранированы. Эти кабели часто называют UTP и являются одним из основных методов, используемых для предотвращения электромагнитных помех.
Экран под курткой представляет собой оплетку, и каждая отдельная пара окружена собственным экраном из фольги. Целью дополнительной фольги на отдельных парах является ограничение количества перекрестных помех между ними.Стюарт Берри
Автор
Также в новостях
Новое устройство видеозахвата NTI с 3G-SDI на USB 3.
0 и петлей HDMI
Стюарт Берри
18 июля 2022 г.
Устройство видеозахвата 3G-SDI на USB 3.0 с петлей HDMI — новейший продукт NTI SDI для видеовещательного качества. Он используется для записи или потоковой передачи сигнала SD/HD/3G-SDI через USB 3.0 со скоростью до 350 МБ/с.
Идеально подходит для прямых трансляций, онлайн-встреч/классов, игр, молитвенных домов и других аудио/видеоприложений.
Продолжить чтение
NTI представляет мультивьюер HDMI 4K 18 Гбит/с со встроенным USB KVM-переключателем
Стюарт Берри
19 апреля 2022 г.
SPLITMUX® 4K 18Gbps HDMI Quad Screen Splitter/Multiviewer со встроенным USB KVM-переключателем — это новейшие мультивьюверы от NTI.
