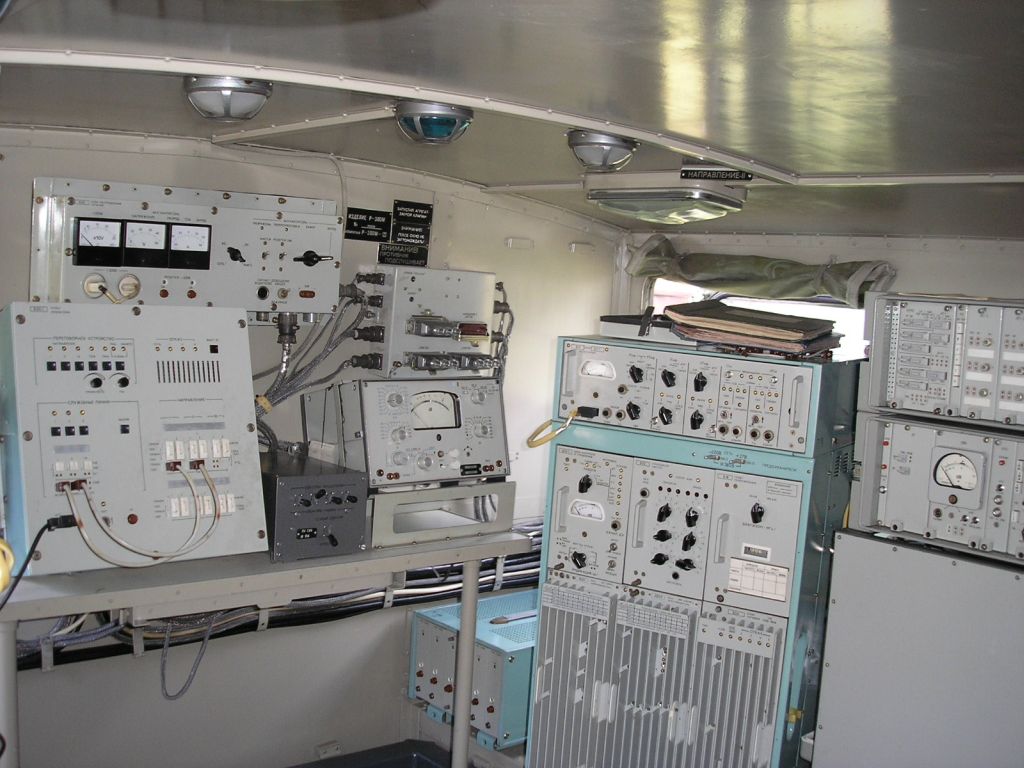

4.10.18.1. Раздельная проверка полукомплектов.
Н, К1, В а) ИЗМЕРЕНИЕ ЗАТУХАНИЯ’ ВЧ КАБЕЛЯ СОВМЕСТНО С ФИЛЬТРОМ ПРИСОЕДИНЕНИЯ.
Если в ВЧ канале совместно с постами УПЗ-70 или ПВЗД используется фильтр присоединения типа УФП-66 или УФП-66М, или другой фильтр, на выходе которого со стороны кабеля имеется трансформатор или дроссель гальванически соединяющий центральную жилу кабеля с землей, необходимо на панели, где установлен приемопередатчик, врассечку между центральной жилой кабеля и входом приемопередатчика включить разделительный конденсатор на напряжение не менее 2кВ и емкостью:
Ср = , мкФ,
где Ср — емкость разделительного конденсатора, fр — нижняя рабочая частота канала в кГц.
Добавочное затухание, вносимое разделительным конденсатором, не превышает 1дБ. Проверку затухания фильтра присоединения совместно с кабелем необходимо производить после установки разделительного конденсатора по схеме рис. 4.10.18.1. на рабочих частотах канала. В качестве измерительного генератора может использоваться пост защиты. В этом случае ток выхода измеряется по прибору поста. Емкость эквивалентного конденсатора Сэ должна быть равной емкости используемого конденсатора связи, резистор Rэ — безиндуктивное сопротивление 300ё400 Ом, величина ею сопротивления должна быть известна с точностью до 1%.
Затухание рассчитывается по формуле:
а = 10lg , дБ,
где P1 = U1Ч I1, Вт; P2 = I22 Ч Pэ = , Вт
Если нет второго термомиллиамперметра, то мощность Р2 определяется по напряжению U2 , измеренному электронным вольтметром.
При проверке от поста защиты ток I, измеряется прибором «Ток выхода» поста, величина тока I2 при этом может достигать 0,5ё0,7 значения тока I1, в соответствии с этим выбирается выносной термомиллиамперметр.
Максимальное затухание кабеля вместе с фильтром присоединения при длине кабеля не превышающей 400 метров не должно быть 4 дБ. При большем затухании необходимо проверить согласование кабеля с фильтром присоединения и фильтра присоединения с эквивалентом линии изменяя, при необходимости, отпайки трансформаторов и величину емкости конденсаторов в фильтре присоединения, добиваясь минимального значения затухания.
Н, К1, В, К б) ИЗМЕРЕНИЕ ВХОДНОГО СОПРОТИВЛЕНИЯ ВЧ ТРАКТА, МОЩНОСТИ, ОТДАВАЕМОЙ ПЕРЕДАТЧИКОМ НА ВЧ ТРАКТ, И СОГЛАСОВАНИЕ ВЫХОДА ПЕРЕДАТЧИКА С ВЧ ТРАКТОМ.
Подключить к выходу передатчика, работающего на ВЧ тракт, электронный вольтметр, запустить передатчик без манипуляции, измерить ток выхода прибором поста и напряжение электронным вольтметром.
Рассчитать входное сопротивление тракта по формуле:
Zвх = ,Ом,
и отдаваемую передатчиком мощность по формуле:
Рвых = UЧ I , вт
Входное сопротивление тракта должно быть близким к волновому сопротивлению используемого кабеля и входному сопротивлению передатчика. Допускается отклонение входного сопротивления от величины волнового сопротивления кабеля в пределах 40%.
Выходная мощность передатчика должна обеспечивать запас по перекрываемому затуханию (смотри пункт 4.10.18.2.Г).
Для согласования передатчика с ВЧ трактом изменением отпаек на выходном трансформаторе передатчика добиваются максимальной выходной мощности. После окончания регулировки необходимо снова проверить входное сопротивление передатчика, затухание линейного фильтра, мощность передатчика при работе на 100 0м И чувствительность приемника согласно пунктам 4.10161Бе 4.10.16.1.Б.д, 4.10.16.1.В.б.
Работы по согласованию передатчика с В.
Ч. трактом, связанные с регулировкой передатчика проводятся только при наладочных работах, а также в случае замены выходного трансформатора передатчика.
4.10.18.2. Двусторонняя проверка в канале.
Н, К1, В, К А. ПРОВЕРКА РАБОТЫ ПЕРЕГОВОРНОГО УСТРОЙСТВА.
Для лучшей слышимости на приемной стороне канала, на передающей — регулируется напряжение питания микрофона с помощью R34 (кл. 3—К4) в ПВЗК, R15 (кл. 27) в ПВЗД и R 78 в УПЗ-70.
На коротких ВЛ работу переговорного устройства можно улучшить введением в цепь «линии» на время разговора магазина затухания в пределах 10ё20дБ или шунтированием «линии» сопротивлением 100 Ом.
Н, К1, В, К Б. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА ВХОДЕ ПРИЕМОПЕРЕДАТЧИКОВ ПРИ РАБОТЕ СВОЕГО ПЕРЕДАТЧИКА И ЦЕ-РЕДАТЧИКА ПРОТИВОПОЛОЖНОГО КОНЦА.
При остановленных передатчиках замерить напряжение помехи на входе приемопередатчиков и за линейными фильтрами. Если помеха за линейным фильтром (для ПВЗК на входе приемопередатчика) больше чем 0,3ё0,25 напряжения чувствительности приемника в данной точке, то необходимо измерить напряжение чувствительности и напряжение помехи за входным фильтром приемника.
Если и там не выдерживается указанное соотношение, то необходимо либо загрубить приемник, если такая возможность имеется по условию запаса по перекрываемому затуханию, либо установить источник помехи и снизить ее уровень до приемлемой величины. Поочередно, запуская без манипуляции передатчики на каждом из концов ВЧ канала, замерить напряжение на входе всех приемопередатчиков с помощью электронных вольтметров. В приемопередатчиках типа УПЗ-70 и ПВЗД принимаемые сигналы необходимо замерить также за линейным фильтром.
Напряжение принимаемого сигнала на входе приемника (за линейным фильтром в ПВЗД и УПЗ-70 и на входе поста в ПВЗК) должно быть меньше напряжения при пуске своего передатчика в 1,5 и более раз. В противном случае необходимо ввести встроенный магазин затухания в ПВЗК и включить выносной магазин затухания в УПЗ-70, прилагаемый к посту.
В. ПРОВЕРКА ЗАТУХАНИЯ В Ч ТРАКТА ПООЧЕРЕДНО В ОБОИХ НАПРАВЛЕНИЯХ.
Н, К1, В а) ИЗМЕРЕНИЕ ЗАТУХАНИЯ НА ЧАСТОТАХ ПЕРЕДАТЧИКОВ.
Измерение затухания В Ч тракта на частоте передатчиков производится при поочередной работе каждого передатчика. При этом на приемных концах вывод «линия» переключается предварительно с вывода «пост» на «1000м».
На приемном конце В Ч. тракта измеряется напряжение принимаемых сигналов на нагрузке 100 Ом и напряжение помехи при остановленных передатчиках, на передающем конце измеряется напряжение и ток выходного сигнала.
Напряжения измеряются электронным вольтметром. Если напряжение помехи на приемном конце меньше 0,4 напряжения принимаемого сигнала с помехой, то помеху не учитывают, и считают напряжение полезного сигнала равным принимаемому. Если напряжение помехи равно 0,4ё0,7 напряжения принимаемого сигнала с помехой, то напряжение полезного сигнала, с точностью до 10%, рассчитывается по формуле:
Uпол =
где Uпр — напряжение принимаемого сигнала с помехой, Uпом — напряжение помехи.
Если напряжение помехи превышает 0,7 напряжения принимаемого сигнала с помехой, то уровень полезного сигнала измеряется с помощью избирательного указателя уровня, подключаемого к «линии» вместо нагрузки 100 Ом.
Если отсутствует избирательный указатель уровня для приемопередатчиков типа ПВЗД и УПЗ-70 можно нагрузку 100 Ом включить за линейным фильтром передатчика, при этом выход усилителя мощности должен быть отключен от входа линейного фильтра. В дальнейшем расчете необходимо учитывать затухание, вносимое линейным фильтром, за которое можно принять рабочее затухание Линейного фильтра, определенное ранее при его проверке в п. 4.10.16.1.А.д.
Затухание В Ч тракта определяется по формуле:
атр = 10lg , дБ
где Р1 = Uпер Ч Iпер , Р2 = , вт
Iпер ,Uпер— ток и напряжение на передающем конце при нагрузке противоположных концов на 100 Ом.
При измерении затухания с применением линейного фильтра.
атр = 10lg — ал.ф. , дБ,
где Р2 = , U100 — напряжение на нагрузке 100 Ом подключенной за линейным фильтром,
ал.
ф. — рабочее затухание линейного фильтра, дБ.
При измерении затухания с помощью избирательного указателя уровня:
атр = апер — аиуу ,
где апер = 30Ч lgЧР1 , дБ , Р1 — мощность передачи.
аиуу — уровень приема по избирательному указателю уровня со встроенной нагрузкой
100 Ом, дБ.
Затухание В. Ч. тракта не должно превышать расчетного значения более чем на 2дБ,
Расчетное значение затухания ВЧ тракта определяется по формуле:
атр = КЧ l Ч 10-3 + (n-2) Ч аотп + 6, дБ,
где коэффициент К для крайней фазы линии:
Uвл , кВ . . . 35 110 220 330
К . . . 12,2 8,7 6,5 7,0
f — частота , кГц,
l — длина канала по ВЛ от передатчика до приемника, км,
п — число концов ВЧ канала, имеющих обработку и подключенную нагрузку,
аотп — затухание, вносимое присоединением другого поста на отпайке, примерно, можно считать аотп = 7дБ.
В случае повышенного затухания ВЧ тракта необходимо проверить затухание отдельных элементов — фильтров присоединения, кабелей, настройку заградителей и разделительных фильтров, а также согласование между собой элементов ВЧ- тракта по условию минимального затухания.
Н б) СНЯТИЕ ХАРАКТЕРИСТИКИ: ЗАВИСИМОСТИ ЗАТУХАНИЯ В Ч, ТРАКТА ОТ ЧАСТОТЫ.
При многочастотной настройке ВЧ тракта для совмещенных каналов, а также для определения частот с экспериментальными значениями затухания, если есть такая необходимость, снимается характеристика зависимости затухания ВЧ тракта от частоты. Крайние частоты исследуемого диапазона определяются полосой настройки аппаратуры обработки ВЧ тракта, в большинстве случаев диапазоном настройки заградителя.
Контрольные частоты выбираются такими, чтобы достаточно полно обрисовать частотную зависимость затухания во всей полосе частот, в которой производятся измерения, и в особенности в полосе рабочих частот каналов, работающих по измеряемому тракту.
Перед началом проведения работ необходимо согласовать с ЦСРЗА и ЦССДТУ диапазон частот и уровни сигналов, которые будут подаваться в проверяемый ВЧ тракт, чтобы исключить ложную работу действующего оборудования на соседних ВЧ трактах.
Измерения проводятся по схеме рис. 4.10.18.2. Сопротивления R1 и R2 берутся одинаковые, безиндуктивные величиной 100 или 75 Ом.
Рабочее затухание ВЧ тракта рассчитывается по формуле:
атр = 20lg , дБ.
Величина затухания и ее неравномерность в выбранной полосе частот зависит от конфигурации ВЧ тракта, наличия транспозиций, числа и длин отпаек и т.д.
Полученная характеристика используется при текущей эксплуатации и вводе новых ВЧ устройств на данном канале.
Для ВЧ трактов с простой конфигурацией, малым числом отпаек, при наличии заградителей, установленных в точках подключения отпаек, проверка характеристики зависимости затухания В. Ч. тракта не обязательна.
Г ИЗМЕРЕНИЕ ЗАПАСА ПО ПЕРЕКРЫВАЕМОМУ ЗАТУХАНИЮ ПООЧЕРЕДНО В ОБОИХ НАПРАВЛЕНИЯХ.
Запас по перекрываемому затуханию определяется превышением приходящего полезного сигнала над порогом запирания (насыщения) приемника.
Определить- величину запаса по перекрываемому затуханию можно тремя способами — снятием амплитудной характеристики, по соотношению напряжений принимаемого сигнала и порога запирания (насыщения) ч с помощью магазина затуханий.
Величина запаса по перекрываемому затуханию должна соответствовать следующим значениям.
| Район по гололеду | Минимально допустимый запас, дБ | Нормальный запас, дБ | максимальный запас, дБ |
| Первый | 10 | 13 | 20 |
| Остальные районы | 15 | 18 | 25 |
Предприятия системы ПЭО «Днепроэнерго» расположены в районах по гололедности, отнесенных к категории «остальные районы».
Если запас по перекрываемому затуханию превышает максимальное значение для данного района по гололеду, то следует загрубить чувствительность приемника.
Н а) ИЗМЕРЕНИЕ ЗАПАСА ПО ПЕРЕКРЫВАЕМОМУ ЗАТУХАНИЮ СНЯТИЕМ АМПЛИТУДНЫХ ХАРАКТЕРИСТИК.
На передающем конце измеряют выходное напряжение передатчика при работе на ВЧ канал при нормальном уровне напряжения питания. Собирают схему по рис. 4.10.18.3.
При этом проводник подключенный к клемме А (см. рис. 4.10.18.3) отсоединяют и подключают к делителю напряжения R1, а клемму А подключают к выходу делителя. С помощью R1 производится регулировка анодного питания усилителя мощности передатчика. Поддерживая постоянную телефонную связь (по каналу связи) с приемным концом снижают с помощью R1 выходную мощность передатчика до величины, при которой на приемном конце ток приема достигает значения порога запирания (насыщения).
Определяют выходное напряжение передатчика, соответствующее данному уровню выходной мощности, тогда запас по перекрываемому затуханию равен:
а зап = 20lg , дБ,
где U1 — выходное напряжение передатчика, соответствующее нормальному режиму питания,
U2 — выходное напряжение передатчика, при котором достигается порог запирания (насыщения) приемника на противоположном конце ВЧ канала.
После окончания проверки восстанавливается монтажная схема на панели защиты.
Н, К1, В, К б) ИЗМЕРЕНИЕ ЗАПАСА ПО ПЕРЕКРЫВАЕМОМУ ЗАТУХАНИЮ С ПОМОЩЬЮ МАГАЗИНА ЗАТУХАНИЙ.
При наличии магазина затуханий, рассчитанного на мощность передатчика, проверка производится с помощью схемы рис.4.10.18.4. Магазин затуханий подключается в разрыв центральной жилы ВЧ кабеля между кабелем и постом защиты, работающим на передачу. Поддерживая постоянную связь с приемным концом по каналу связи на передающем вводят затухание с помощью магазина затуханий до тех пор, пока на приемном конце не будет достигнут порог запирания (насыщения) приемника. Введенное затухание на магазине затуханий при этом будет соответствовать запасу по перекрываемому затуханию.
При наличии магазина затуханий, не рассчитанного на мощность передатчика, но рассчитанного на мощность приема, его можно включить в приемном конце, подключив вход к кабелю, а выход к клемме «линия» приемного поста.
Методика измерений та же. Недостатком данного способа (при обоих вариантах подключения магазина затуханий) является рассогласование ВЧ канала магазином затуханий, что может приводить как к заниженнымм результатам измерений по отношению к реальному значению запаса, так и к завышенным.
Величина запаса по перекрываемому затуханию, определенная при очередном техобслуживании, должна примерно совпадать с величиной, полученной при наладке или предыдущем техобслуживании.
К1, В, К в) ОПРЕДЕЛЕНИЕ ЗАПАСА ПО ПЕРЕКРЫВАЕМОМУ ЗАТУХАНИЮ СОПОСТАВЛЕНИЕМ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ ОТ ПЕРЕДАТЧИКА ПРОТИВОПОЛОЖНОГО КОНЦА И НАПРЯЖЕНИЯ ПОРОГА ЗАПИРАНИЯ (НАСЫЩЕНИЯ).
Запас по перекрываемому затуханию рассчитывается по формуле:
а зап = 20lg , дБ ,
где — Uпол — напряжение полезного сигнала, принимаемого с противоположного конца
(на входе поста),
Uпор.зап — напряжение порога запирания приёмника (по входу поста).
При наличии помех, не превышающих 0,4 напряжения принимаемого с помехой сигнала, можно считать, что
Uпол = Uприн ,
где Uприн — напряжение сигнала с помехой, если Uпом =0,4ё0,7Uприн , где Uпом — напряжение помехи, то
Uпол =
Если Uпом > 0,7 Uприн , то можно рассчитать запас по перекрываемому затуханию, подставляя в расчетную формулу напряжения принимаемого сигнала и порога запирания, измеренные за линейным фильтром (для ПВЗД и УПЗ-70), при условии, что за линейным фильтром Uпом Uприн .
Данный способ определения запаса по перекрываемому затуханию, при отсутствии значительных помех, дает более точные результаты чем с использованием магазина затуханий, кроме того не требуется изменения монтажной схемы на панели защиты на время проверки.
Однако при наличии магазина затухания рекомендуется проверить запас обеими способами, так как данный параметр определяет надежность ВЧ канала защиты в целом.
Величина запаса по перекрываемому затуханию, определенная при очередном техобслуживании, должна примерно совпадать с величиной, полученной при наладке или предыдущем техобслуживании.
Д. ДЛЯ ВЧ КАНАЛА ДИФФЕРЕНЦИАЛЬНО-ФАЗНЫХ ЗАЩИТ.
Н, К1, В, К а) ПРОВЕРКА ПО ЭКРАНУ ОСЦИЛЛОГРАФА ФОРМЫ И РАСПОЛОЖЕНИЯ ИМПУЛЬСОВ ПРИ ПУСКЕ СВОЕГО ПЕРЕДАТЧИКА И ПЕРЕДАТЧИКА И ПРОТИВОПОЛОЖНОГО КОНЦА.
Поставить блок манипуляции на панели защиты, подключить осциллограф к выходу передатчика. Пустить передатчик, подключенный к ВЧ каналу. Наблюдать на экране осциллографа форму импульсов своего передатчика, импульсы должны быть прямоугольными, без всплесков, не должно быть отраженных сигналов в паузах, ширина импульса должна быть примерно равной ширине паузы. При малых токах нагрузки в линии и прямой манипуляции передатчика импульсы могут сильно расширяться, поэтому для правильной оценки работоспособности передатчика и ВЧ канала нужно подать напряжение манипуляции 100 В от постороннего источника 50 Гц через разделительный трансформатор.
При наличии отраженных сигналов может сужаться импульс тока в приемнике, поэтому необходимо сделать замеры тока приема от своего передатчика при работе на линию и на 100 Ом (по прибору поста). По полученным значениям тока приема рассчитывается сужение импульса тока за счет отраженных сигналов:
g = Ч 3600 ,
где Iпр.100 — ток приема при работе передатчика на нагрузку 100 Ом,
Iпр.лин — ток приема при работе передатчика на линию,
Iпок — ток покоя.
Импульс тока не должен сужаться более чем на 10°.
Наличие больших отраженных сигналов сужающих импульс тока более чем на 10° свидетельствует о плохом согласовании между элементами ВЧ тракта или наличии неоднородности в ВЧ канале — транспозиции линии, необработанных заградителями отпаек и т. п. Для уменьшения отраженных сигналов необходимо проверить согласование ВЧ передатчика с фильтром присоединения и фильтра присоединения с линией.
На коротких линиях, а также при наличии используемых в ВЧ тракте отпаек с приемопередатчиками необходимо дополнительно проверить согласование фильтров присоединения с. линией .на всех концах ВЧ канала. Если согласованием элементов ВЧ тракта не удается избавиться от отраженных сигналов, то, при наличии достаточного запаса по перекрываемому затуханию, можно загрубить приемник, отстроившись таким образом от амплитуды отраженного сигнала.
Затем проверяется расположение импульсов от своего и дальнего передатчиков, для чего запускаются оба передатчика, включенные на ВЧ канал. Манипуляция должна производиться током нагрузки линии по нормальной схеме панели защиты. Импульсы от передатчика противоположного конца должны полностью перекрывать паузы и сигнале от своего передатчика. Между импульсами не должно быть зазоров, ток приема должен быть равен нулю. Причиной наличия зазоров может быть неправильная фазировка токовых цепей, а при обратной манипуляции — малые токи нагрузки в линии.
Для четкого определения взаимного расположения импульсов от обоих передатчиков при малых токах нагрузки в линии необходимо перекрестить фазы В и С в токовых цепях панелей защиты на обоих концах ВЧ канала с помощью испытательных блоков.
На линиях с отпайками, в зависимости от токораспределения, разность фаз импульсов своего и дальнего передатчиков может быть различной и чаще всего не равной 180°, поэтому взаимное расположение импульсов на таких линиях определяется при .фазировке токовых цепей проверяемых концов ВЧ канала, когда специально снимается нагрузка с отпаечных подстанций.
