Солнечный концентратор украинского изобретателя поможет обеспечить теплом и горячей водой дома

Энергия05 февраля 2022

Изобретатель из Харькова Александр Согоконь разработал солнечный концентратор, обладающий уникальными особенностями, которые открывают новые возможности для применения солнечной энергии и помогут решить проблему обеспечения теплом и горячим водоснабжением дома.

Солнечные концентраторы давно используются для преобразования солнечной энергии. Они нашли свое применение как в самых разнообразных СЭС, так и в системах для подогрева различных теплоносителей. Однако у большинства подобных гелиоустановок есть один существенный недостаток – они обладают большой парусностью, которая может ограничивать их размеры, а значит и мощность, и производительность.

Кольцевой солнечный концентратор харьковчанина – это сегментированный «диск», который полностью прозрачен для ветра. Он сконструирован из множества узких полосок с отражающей поверхностью, свободное пространство между которыми позволяет свободно циркулировать между ними воздуху.

С изобретением украинского инженера ограничения на размеры концентратора могут быть полностью сняты, в месте с ними снижаются и требования к несущим конструкциям, а также упрощается система слежения за движением солнца. Кроме того, уникальность нового концентратора состоит в том, что его фокальная область (точка максимальной концентрации солнечного излучения) расположена в месте, которое не зависит от положения солнца в небе. Другими словами, в отличие от всех других типов солнечных концентраторов, у которых фокальная область перемещается вслед за солнцем, сегментированные концентраторы создают абсолютно неподвижную точку фокуса.

«Солнечный концентратор можно рассматривать как универсальный источник тепловой энергии, к которому, как в розетку, можно подключить любую нагрузку, будь то паровой котел, двигатель Стирлинга, печь по отжигу керамики или выпечки пирогов. То есть, имея один солнечный концентратор и набор сменных блоков, «заточенных» на выполнение разных задач, мы не просто существенно расширяем сферу использования солнечной энергии, а расширяем ее до уровня ограниченного только нашей фантазией», — рассказывает Александр Согоконь.

Изобретатель утверждает, что фокальная область кольцевого концентратора не может выйти за его пределы и нанести ущерб окружающим предметам или человеку. Это связано с тем, что область максимальной концентрации изобретения формируется из множества небольших «солнечных зайчиков», которые совмещаются только в одном месте, при соблюдении всего одного условия – точного наведения установки на солнце.

Украинский изобретатель отмечает, что концентратор солнечной энергии его разработки можно применять как универсальный источник питания, к которому можно подключить практически любую полезную нагрузку.

Сподобалася стаття! Підтримай проект BuildingTech!

50% коштів іде на закупівлю спорядження для ЗСУ!

Фотозвіт — https://www.facebook.com/BuildingTech2

Дякуємо всім за допомогу!

PrivatBank:

UAH — 4149 4993 7451 0947

USD — 4149 4993 7451 0988

EUR — 4149 4993 7451 1002

Источник: syneko

Теги: солнечная энергияальтернативная энергияконцентратор энергиисолнечный концентратор

3.

3 Виды солнечных концентраторов(пцк)

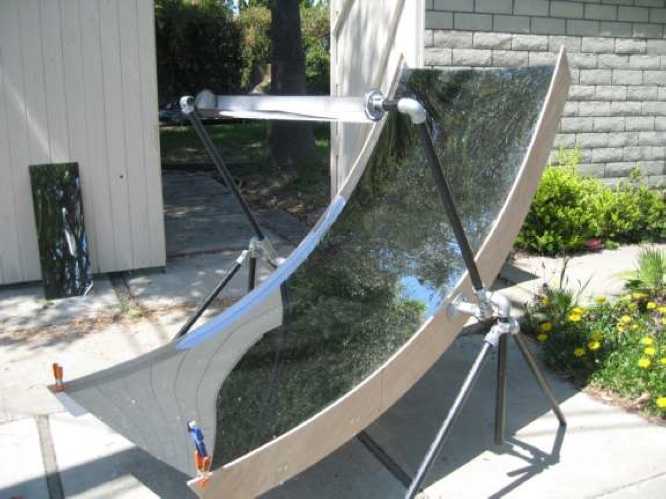

Параболоцилиндрический
концентратор PTC12
Данное
оборудование состоит из модуля,
гидравлической рабочей станции, системы
слежения, теплообменника и теплопроводящего
масляного бака для генерации пара.
Параболоцилиндрический концентратор
идет с кессоном TB40 и отражающим зеркалом
Rmal-20 из сотового алюминия.

Солнечный
коллектор CAMDA 12м (PTC12)

Параболоцилиндрический
концентратор PTC24
Оборудование
идет с кессоном TB20, РМГ-60 стеклянным
отражающим зеркалом и специально
разработанной 4-х метровой высокотемпературной
трубки. Такие концентраторы используется
в основном для исследования технологий
прямого парообразования (DSG).

Солнечный
коллектор CAMDA 24 м (PTC24)

Параболоцилиндрический
концентратор PTC100
Оборудование
состоит из 8 модулей, идет с центральным
приводом.

3.4 Параболоцилиндрический концентратор солнечной энергии с абсорбером и системой слежения за солнцем.

Для
того чтобы проследить систему, которая
будет определять исходные данные для
установки параболоцилиндрического
концентратора солнечной энергии в
нужном географическом месте, и, тем
более, обеспечить эффективность слежения
за солнцем по азимуту и углу места,
необходимо определить постоянные
исходные величины, которые лягут в
основу расчета для исполнительных
механизмов, работающих в системе слежения
за солнцем.

Известно
что при вращении солнечного концентратора
вокруг полярной оси, годовая инсоляция
одного квадратного метра превышает в
два и более раз инсоляцию квадратного
метра, расположенного горизонтально.
В течение суток земля поворачивается
вокруг своей оси на 360 градусов, однако
концентрация солнечной энергии в
устройстве будет происходить в промежутке,
когда солнце находится на небосклоне.
Этот промежуток времени будет меняться
в зависимости от широты и места установки
солнечного концентратора. Для этой цели
необходимо проследить за двумя условиями
изменения высоты солнца в течение дня
и условия изменения высоты солнца по
временам года.

1)
Условия изменения высоты солнца в
течение дневного времени.

Используя
данные метеослужбы о продолжительности
дня, высоту солнца утром, максимальную
высоту в полдень и вечером в заданное
время, можно определить угол поворота
параболоцилиндрического концентратора
солнечной энергии, когда съем энергии
будет максимальным, при условии, если
световой поток будет проходить параллельно
фокальной плоскости параболы. Для этой
цели фокальная плоскость
параболоцилиндрического концентратора
должна быть постоянно сориентирована
строго перпендикулярно к эклиптике
(перемещение солнца с запада на восток
по большому кругу небесной сферы).

2)
Условие изменения высоты солнца в
зависимости от времени года.

Для
каждого определенного места на земле
существуют свои координаты. В связи с
этим, чтобы привязать к местности
установку параболоцилиндрического
концентратора солнечной энергии,
необходимо проследить зависимость
изменения экваториальных координат,
влияющих на принцип установки солнечного
концентратора с механизмом слежения.

Рассмотрим
расположение объекта на широте — j
(постоянная величина). Земная ось
отклоняется под углом 23°27′ от перпендикуляра
к плоскости эклиптики, поэтому каждый
из географических поясов земли часть
года наклонен в сторону солнца, а другую
часть года — в противоположную от него
сторону.

Полуденная
высота солнца в день весеннего
равноденствия на широте j равна h=90°-j.

В
день летнего солнцестояния полуденная
высота Солнца на данной северной широте
достигает максимального значения
hmax=90°-j+23°27′.

Когда
солнце находится в точке осеннего
равноденствия (23 сентября), то на всей
земле солнце восходит в точке востока
и заходит в точке запада и снова на всех
широтах, кроме полюсов, продолжительность
дня равна продолжительности ночи. Высота
солнца в полдень на данной широте j в
день осеннего равноденствия снова равна
90°-j.

Когда
солнце находится в точке зимнего
солнцестояния (около 22 декабря), то оно
восходит на юго-востоке, а заходит на
юго-западе. Большая часть его суточного
пути находится под горизонтом. На данной
северной географической широте
продолжительность дня минимальная, а
ночи — максимальная. Высота солнца в
день зимнего солнцестояния в данной
северной широте достигает минимального
значения hmin=90°-j-23°27′.

В
остальные дни года высота солнца в
полдень лежит между значениями hmin hmax.

Таким
образом, от hmax до hmin — это пределы изменения
угла наклона параболоцилиндрического
концентратора солнечной энергии в
зависимости от широты расположения
концентратора и времени года. Эти
существенные изменения в углах наклона
концентратора находятся в пределах от
80 до 40 градусов (для г.Владивостока — это
43 градуса) к экваториальной плоскости
земного шара, поэтому не учитывать ее
нельзя, в противном случае, длину
абсорбера потребуется увеличить почти
на 20%, особенно в высоких широтах. Это
является вторым из постоянных условий
для конструирования устройства слежения
за солнцем. Солнце идет по небосклону
с востока на запад, поэтому продольную
линию фокусов цилиндрического
концентратора следует ориентировать
строго с севера на юг перпендикулярно
эклиптике с вершиной на север. Учитывая
в конструктивных решениях высоту солнца
по вышеуказанным причинам —
параболоцилиндрический концентратор
солнечной энергии, необходимо поворачивать
вокруг полярной оси с востока на запад
со скоростью, равной скорости движения
солнца по небосклону.

Таким
образом, основой для расчета являются
постоянные величины.

1)
Географическая широта параболоцилиндрического
концентратора солнечной энергии — j.

2)
Данные метеостанции о продолжительности
дня и высоты солнца в дневное время от
восхода до заката.

3)
Данные по временам года в зависимости
от географической широты, этот угол
находится в пределах от hmin до hmax, который
меняется за 180 дней и возвращается
обратно также за 180 дней, изменяя свое
положение в течение суток в пределах
0.18-0.23 градуса. Юстировка на такое смещение
может происходить один раз в месяц
вручную оператором, автоматизировать
этот процесс не целесообразно, поэтому
в устройстве предусматриваются
юстировочные винты.

Из
литературных источников известны
различные концентраторы солнечной
энергии с абсорберами и теплоприемниками,
в которых постоянная ориентация на
солнце в процессе слежения обеспечивается
фотоэлектрическим датчиком и электронным
блоком преобразования сигналов,
электродвигателем с редуктором для
поворота конструкции гелиоприемника
(RU 2105936, RU 2061933, US 47949090).

Основным
недостатком этих устройств является
невозможность слежения за солнцем при
его частичном отсутствии в дневное
время.

Наиболее
близким по технической сущности и
достигаемому результату концентратором
солнечной энергии является Солнечная
энергетическая установка по патенту
RU № 2190810 С2, 7 F24J 2/14, F24J 2/52 «Солнечная
энергетическая установка», которая
представляет собой параболоцилиндрическое
зеркало, в фокусе которого размещен
тепловоспринимающий элемент (солнечный
котел), через который циркулирует
теплоноситель, содержит концентратор,
расположенный в направлении с севера
на юг, привод механизма поворота,
обеспечивающего максимальную мощность
концентратора независимо от склонения
солнца и программное управление. В
качестве теплоносителя используют воду
или незамерзающую жидкость.

Недостатками
этого устройства слежения являются:

—
даже при кратковременном затемнении
солнца фотоэлектрические датчики не
срабатывают, теряется ориентация,
нарушается процесс слежения за солнцем;

—
только в зенитном положении солнца
световой поток перпендикулярен к
поверхности параболического зеркала,
а в его крайних положениях световой
поток отклоняется на угол около 15
градусов в зависимости от географического
положения гелиоустановки.

Целью
предлагаемого изобретения является
получение максимального количества
энергии светового потока, повышение
точности и надежности параболоцилиндрического
концентратора солнечной энергии.

Поставленная
цель достигается тем, что концентратор
солнечной энергии выполнен таким
образом, что размещенный в его фокусе
абсорбер не создает тень в рабочей
зеркальной зоне и позволяет разместить
ось поворота концентратора в центре
тяжести всей системы, при этом абсорбер
представляет собой малый параболоцилиндрический
концентратор с малым фокусным расстоянием,
причем фокусы концентратора и малого
параболоцилиндрического концентратора
не совпадают; между ними расположен
приемник с теплоносителем, а система
слежения за солнцем по азимуту и углу
места его, основания на расчетно-постоянных
характеристиках, которые соответствуют
географическому месту установки
концентратора и изменению высоты солнца
в течение дня с учетом времени года,
обеспечивает необходимую скорость
вращения вокруг полярной оси и представляет
собой реверсивный механический привод,
вращающий винтовую пару, к гайке которой
жестко закреплена зубчатая рейка, при
перемещении которой поворачивается
зубчатый сектор, закрепленный на оси
поворота концентратора, и одновременно
поворачивающий штангу по копиру, который
контролирует дневное изменение высоты
солнца, а изменение высоты солнца по
времени года обеспечивается винтовой
парой, шарнирно установленной в опорных
стойках, винт которой связан с кориром,
для получения максимального количества
энергии светового потока, повышения
точности и надежности.

На
фиг.1 изображен параболоцилиндрический
концентратор солнечной энергии с
полостным абсорбером солнечной энергии
и механизмом слежения за солнцем.

Фиг.2
— Система слежения за солнцем.

Фиг.3
— абсорбер с теплоприемником.

Предлагаемый
параболоцилиндрический концентратор
солнечной энергии состоит из двухсточной
опорной рамы 1 и поворотной оси 2 на
подшипниковых опорах 3, закрепленных
на концах опорных стоек 4. Несущая рама
5 параболоцилиндрического концентратора
солнечной энергии установлена на
поворотной оси 2, проходящей через центр
тяжести всей системы в уравновешенном
положении, и может поворачиваться на
подшипниковых опорах 3. На концах стоек
несущей рамы 5 закреплены упорные
подшипниковые опоры 6 оси вращения 7
параболоцилиндрического концентратора
8 с установленным над ним абсорбером 9.
Ось вращения 7 параболы ориентирована
в направлении юг-север и перпендикулярна
поворотной оси 2 качания несущей рамы
5. На конце оси вращения 7 закреплен
зубчатый сектор 10, который при перемещении
зубчатой рейки 11 поворачивает параболу,
например: за восемь часов на 120 градусов.
Зубчатая рейка 11 жестко связана с гайкой
12 и перемещается при вращении ходового
винта 13 от реверсивного привода 14,
закрепленном на несущей раме 5. С гайкой
12 шарнирно связан верхний конец штанги
15, которая проходит через поворотный
шарнир 16, закрепленный на несущей раме
5. Нижний конец штанги 15 находится в
постоянном зацеплении направляющих
копира 17, который шарнирно установлен
на опорной раме 18. Опорная рама 18 жестко
связана через рычаг 19 с поворотной осью
2 и ее угловое положение вместе с несущей
рамой 5 и параболоцилиндрическим
концентратором 8 относительно горизонта
изменяется винтом 20, гайка 21 которого
шарнирно закреплена между опорными
стойками 4. Угол наклона оси вращения 7
параболоцилиндрического концентратора
8 относительно горизонта меняется
периодически, например один раз в месяц.
При этом световой поток должен быть
перпендикулярен к поверхности следящей
за солнцем параболы в течение, например
с 9 до 17 часов, что соответствует 120
градусам поворота параболы в течение
наиболее светового потока. Поскольку
только в зените световой поток абсолютно
перпендикулярен к оси вращения параболы,
в начале и в конце работы параболы,
например в 9 и 17 часов, световой поток
незначительно отклоняется на угол.

Корректировка
угла наклона оси вращения 7 параболы
осуществляется штангой 15. В начале и в
конце работы параболы штанга 15 занимает
наклонное положение, а в середине работы,
когда солнце находится в зените, —
вертикальное положение. При этом нижний
конец штанги 15, упираясь в направляющую
копира 17, поднимает или опускает конец
несущей рамы 5 относительно поворотной
оси 2 на высоту h, соответствующую углу
отклонения светового потока 15 градусов.

Абсорбер
9 (см. фиг.3) состоит из малого
параболоцилиндрического концентратора
с малым фокусным расстоянием 22,
теплоприемника 23 из жаростойкого стекла
24, при этом абсорбер 9 выставлен таким
образом, что его теплоприемник 23
расположен между фокусами малого и
основного концентраторов. Отраженные
лучи 25, 26 и 27 светового потока распределяются
по ширине абсорбера 9.

Предварительно
двухсточная опорная рама 1
параболоцилиндрического концентратора
солнечной энергии выставляется таким
образом, чтобы ось вращения 7 поворота
параболоцилиндрического концентратора
8 была ориентирована строго в направлении
север-юг, а поворотная ось 2 несущей рамы
5 параболоцилиндрического концентратора
должна быть горизонтальна. Ручным
вращением ходового винта 13 вместе с
рейкой 11 и зубчатым сектором 10 устанавливают
в среднем положении, при котором фокальная
плоскость параболоцилиндрического
концентратора 8 должна быть вертикально
и совпадать с осью штанги 15. В зенитном
положении солнца винтами 20 через рычаг
19 поворотом на поворотной оси 2 несущей
рамы 5 вручную устанавливается угол
наклона оси вращения 7 параболы
относительно горизонта таким образом,
чтобы световой поток от солнца был
строго перпендикулярен к поверхности
параболы, при этом угол между несущей
рамой 5 и неподвижным рычагом 19 будет
максимальным и равным 15 градусам. Затем
вручную вращением ходового винта 13
параболоцилиндрического концентратор
8 устанавливается в исходное положение,
соответствующее началу рабочего сеанса,
сигнал которому дает реле времени,
например девять часов. Реле времени в
начале сеанса включает реверсивный
привод 14, который автоматически
поворачивает параболоцилиндрический
концентратор 8, обеспечивая точность
слежения за солнцем. В конце сеанса
конечным выключателем реверсивный
привод 14 переключается на быстрый
возврат параболоцилиндрического
концентратора 8 в исходное положение,
в котором другой конечный выключатель
выключает реверсивный привод 14 и включает
реле времени в режим ожидания начала
сеанса. Таким образом, осуществляется
автоматическое слежение за солнцем,
которое не зависит от интенсивности
светового потока.

Во
время сеанса происходит автоматическое
изменение угла наклона оси вращения 7
параболы в пределах +15 градусов за счет
поворота вокруг поворотного шарнира
16 штанги 15, верхний конец которого
шарнирно связан с гайкой 12, которая при
вращении ходового винта 13 перемещается
по нему с рейкой 11, осуществляющей
поворот зубчатого сектора 10 на оси
параболы. При этом обеспечивается
постоянная направленность светового
потока солнца перпендикулярно к
поверхности зеркала параболического
концентратора 8, от которой наиболее
концентрированные лучи 25 попадают
непосредственно на теплоприемник 23
абсорбера 9, а остальные лучи 26 попадают
на теплоприемник 23 после отражения от
зеркала малого параболического
концентратора 22, причем некоторые
отраженные лучи 27 часть своей тепловой
энергии будут отдавать зеркалу абсорбера
9, не попадая на поверхность теплоприемника
23.

Фиксированный солнечный концентратор-коллектор-спутниковый приемник и когенератор (Патент)

Стационарный солнечный концентратор-коллектор-спутниковый приемник и когенератор (Патент) | ОСТИ.GOV

перейти к основному содержанию

Полная запись
Другое связанное исследование

Приемник инсоляции и микроволнового излучения, фиксированно установленный в соответствии с азимутом солнца и в пределах угла обзора спутника, и состоящий из голографических окон, записываемых в соответствии со временем, связанным с положением солнца, в виде зональных пластин для концентрации инфракрасного света в цикле Ренкина, генерирующем энергию. приемник и направлять ультрафиолетовый свет на фотогальваническую плоскость, генерирующую энергию, используя микроволновую антенну в качестве подложки для фотогальванических элементов и в качестве конденсатора цикла Ренкина, работающего от индукционного генератора, синхронного с внешней системой питания переменного тока, и с фотогальваническая мощность, синхронизированная с ним путем коммутации.

Изобретатели:: Меклер, М.

Дата публикации:: 1985-01-01

Идентификатор ОСТИ:: 5536339

Номер(а) патента:: США 4490981

Правопреемник:: ЭДБ-85-102478

Тип ресурса:: Патент

Отношение ресурсов:: Дата подачи патентного файла: Дата подачи 29 сентября 1982 г .; Дополнительная информация: PAT-APPL-427736

Страна публикации:: США

Язык:: Английский

Тема:: 14 СОЛНЕЧНАЯ ЭНЕРГЕТИКА; СПУТНИКИ; ФОТОЭЛЕКТРИЧЕСКИЕ ИСТОЧНИКИ ПИТАНИЯ; СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ; СОЛНЕЧНЫЕ КОНЦЕНТРАТОРЫ; СОЛНЕЧНЫЕ ПРИЕМНИКИ; ПЕРЕМЕННЫЙ ТОК; ЭЛЕКТРИЧЕСКИЕ ГЕНЕРАТОРЫ; ГОЛОГРАФИЯ; ИНДУКЦИЯ; ИНФРАКРАСНАЯ РАДИАЦИЯ; ИНСОЛЯЦИЯ; МОНТАЖ; МИКРОВОЛНОВОЕ ИЗЛУЧЕНИЕ; ЭКСПЛУАТАЦИЯ; ОРИЕНТАЦИЯ; ФОТОЭЛЕМЕНТЫ; ПОЗИЦИОНИРОВАНИЕ; ЦИКЛ РЕНКИНА; СИНХРОНИЗАЦИЯ; УЛЬТРАФИОЛЕТОВАЯ РАДИАЦИЯ; ОКНА; ТОКИ; ПРЯМЫЕ ПРЕОБРАЗОВАТЕЛИ ЭНЕРГИИ; ЭЛЕКТРИЧЕСКИЕ ТОКИ; ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ; ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ; ОБОРУДОВАНИЕ; ОТКРЫТИЯ; ФОТОЭЛЕКТРИЧЕСКИЕ ЯЧЕЙКИ; ИСТОЧНИКИ ПИТАНИЯ; ИЗЛУЧЕНИЕ; СОЛНЕЧНОЕ ОБОРУДОВАНИЕ; ТЕРМОДИНАМИЧЕСКИЕ ЦИКЛЫ; 141000* — Солнечные коллекторы и концентраторы; 140501 — Преобразование солнечной энергии — фотоэлектрическое преобразование

Форматы цитирования

MLA
АПА
Чикаго
БибТекс

Меклер, М. Стационарный солнечный концентратор-коллектор-спутниковый приемник и когенератор . США: Н. П., 1985. Веб.

Копировать в буфер обмена

Меклер, М. Стационарный солнечный концентратор-коллектор-спутниковый приемник и когенератор . Соединенные Штаты.

Копировать в буфер обмена

Меклер, М. 1985. «Стационарный солнечный концентратор-коллектор-спутниковый приемник и когенератор». Соединенные Штаты.

Копировать в буфер обмена

@статья{osti_5536339, title = {Фиксированный солнечный концентратор-коллектор-спутниковый приемник и когенератор}, автор = {Меклер, М}, abstractNote = {Приемник инсоляции и микроволнового излучения, фиксированно установленный в соответствии с азимутом солнца и в пределах угла обзора спутника и состоящий из голографических окон, записанных в соответствии со временем, связанным с положением солнца, в качестве зональных пластин для концентрации инфракрасного света в ренкине циклический приемник энергии и направлять ультрафиолетовый свет на плоскость фотогальванической энергии, используя микроволновую тарелку в качестве подложки для фотогальванических элементов и в качестве конденсатора цикла Ренкина, работающего от индукционного генератора, синхронного с внешней системой питания переменного тока. , и фотогальваническая мощность, синхронизированная с ним посредством коммутации.}, дои = {}, URL-адрес = {https://www.osti.gov/biblio/5536339}, журнал = {}, номер =, объем = , место = {США}, год = {1985}, месяц = {1} }

Копировать в буфер обмена

Полный текст можно найти в Ведомстве США по патентам и товарным знакам.

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

Аналогичные записи

Обзор разработки малых точечных солнечных концентраторов

Гуней М. С. Солнечная энергия и методы ее применения. Обзоры возобновляемых и устойчивых источников энергии, 2016 г., 57: 776–785.
Google ученый
Раджендран Д.Р., Сундарам Э.Г., Джавахар П., Экспериментальные исследования тепловых характеристик параболического тарельчатого солнечного ресивера с теплоносителями SiC+ вода, наножидкость и вода. Журнал тепловых наук, 2017, 26 (3): 263–272.
ОБЪЯВЛЕНИЕ
Google ученый
Барлев Д., Виду Р., Стрев П. Инновации в концентрированной солнечной энергии. Солнечные энергетические материалы и солнечные элементы, 2011 г., 95 (10): 2703–2725.
Google ученый
Schiel W., Keck T., Параболические тарелки, концентрирующие солнечную энергию (CSP). Технология концентрации солнечной энергии, принципы, разработки и приложения, серия публикаций Woodhead Publishing в области энергетики, Великобритания, 2013 г. , стр .: 284–322.
Google ученый
Пулликкас А., Куртис Г., Хаджипасхалис И., Параметрический анализ для установки технологий солнечных тарелок в средиземноморских регионах. Обзоры возобновляемых и устойчивых источников энергии, 2010 г., 14(9): 2772–2783.
Google ученый
Ислам М.Т., Худа Н., Абдулла А.Б. и др. Всесторонний обзор современных технологий концентрации солнечной энергии (CSP): Текущее состояние и тенденции исследований. Обзоры возобновляемых и устойчивых источников энергии, 2018, 91: 987–1018.
Google ученый
Andraka C.E., Dish Stirling Расширенные возможности скрытого хранения. Energy Procedia, 2014, 49: 684–693.
Google ученый
Е Н., Анализ распределения спектра и оптических потерь под линзами Френеля. Обзоры возобновляемых и устойчивых источников энергии, 2010 г., 14(9): 2926–2935.
Google ученый
Лойц Р., Сузуки А., Неизображающие линзы Френеля: конструкция и характеристики солнечных концентраторов. Спрингер, 2013.
Google ученый
Се В.Т., Дай Ю.Дж., Ван Р.З., Численный и экспериментальный анализ точечного солнечного коллектора с использованием высококонцентрированной линзы Френеля из ПММА. Преобразование энергии и управление, 2011, 52(6): 2417–2426.
Google ученый
Шеффлер В., Брюке С., фон Верденбергстр Г., Введение в революционный дизайн рефлекторов Шеффлера. 2006 г. Международная конференция «Солнечные плиты и пищевая промышленность», Гранада, Испания, 2006 г., стр. 12–16.
Google ученый
Кумар А. , Пракаш О., Кавити А.К. Всесторонний обзор солнечного коллектора Шеффлера. Обзоры возобновляемых и устойчивых источников энергии, 2017 г., 77: 890–898.
Google ученый
Ахаде М.А.М., Патил Р.Дж., Директор Д. и др., Обзор отражателя Шеффлера. Международный журнал инноваций в инженерных исследованиях и технологиях, 2015, 2: 1–5.
Google ученый
Ковентри Дж., Андрака К., Тарелочные системы для CSP. Солнечная энергия, 2017, 152: 140–170.
ОБЪЯВЛЕНИЕ
Google ученый
Хафез А.З., Солиман А., Эль-Метвалли К.А. и др., Факторы анализа конструкции и спецификации технологий солнечных тарелок для различных систем и приложений. Обзоры возобновляемых и устойчивых источников энергии, 2017, 67: 1019–1036.
Google ученый
Павлович С. Р., Стефанович В.П., Сулькович С.Х. Оптическое моделирование теплового концентратора солнечной тарелки на основе квадратных плоских граней. Тепловедение, 2014, 18(3): 989–998.
Google ученый
Бакос Г.К., Антониадес К., Технико-экономическая оценка солнечной электростанции с тарелкой/стирлингом в Греции на основе инновационного солнечного концентратора, образованного эластичной пленкой. Возобновляемая энергия, 2013, 60: 446–453.
Google ученый
Сяо Г., Ян Т., Ни Д. и др. Модельный подход к оценке оптических характеристик и оптимизации солнечной антенны. Возобновляемая энергия, 2017, 100: 103–113.
Google ученый
Экчер М., Туррини С., Салеми А. и др., Метод построения и оптические характеристики параболических солнечных модулей для систем концентрации. Солнечная энергия, 2013, 94(5): 19–27.
ОБЪЯВЛЕНИЕ
Google ученый
Ли Л., Дубовски С., Новый подход к проектированию параболической антенны, концентрирующей солнечный свет, на основе оптимизированных гибких лепестков. Механизм и теория машин, 2011, 46 (10): 1536–1548.
МАТЕМАТИКА
Google ученый
Кэмерон М., Ахмед Н.А., Новая солнечная концентрирующая тарелка для снижения производственных затрат. Прикладная механика и материалы, 2014, 607: 368–375.
Google ученый
Павлович С.Р., Даабо А.М., Беллос Э. и др., Экспериментальное и численное исследование оптических и тепловых характеристик солнечной параболической тарелки и приемника с гофрированной спиральной полостью. Журнал чистого производства, 2017, 150: 75–92.
Google ученый
Стефанович В. П., Павлович С.Р., Беллос Э. и др. Подробный параметрический анализ коллектора солнечной тарелки. Технологии и оценки устойчивой энергетики, 2018, 25:99–110.
Google ученый
Хиджази Х., Мохиамар О., Эльсамни О., Механическая конструкция недорогого концентратора параболической солнечной тарелки. Александрийский инженерный журнал, 2016, 55 (1): 1–11.
Google ученый
Чжоу З., Ченг К., Ли П. и др., Концентрирующие отражатели без изображения, предназначенные для систем концентрации солнечной энергии. Солнечная энергия, 2014, 103: 494–501.
ОБЪЯВЛЕНИЕ
Google ученый
Ся С.Л., Дай Г.Л., Шуай Ю., Экспериментальное и численное исследование концентрационных характеристик солнечного концентратора с шестнадцатью тарелками. Международный журнал водородной энергетики, 2013 г. , 37(24): 18694–18703.
Google ученый
Huang X., Yuan Y., Shuai Y., et al., Разработка многослойной модели с несколькими тарелками для системы концентратора солнечной энергии с несколькими тарелками. Солнечная энергия, 2014, 107: 617–627.
ОБЪЯВЛЕНИЕ
Google ученый
Чанг К.Х., Исследование концентратора конфокальной конфигурации, состоящего из сферических граней с одинаковой апертурой и одинаковым радиусом кривизны. Возобновляемая энергия, 2017, 111: 655–658.
Google ученый
Перес-Энсизо Р., Галло А., Риверос-Росас Д. и др. Простой метод достижения равномерного распределения потока в многогранном точечном концентраторе. Возобновляемая энергия, 2016, 93: 115–124.
Google ученый
Занганех Г. , Бадер Р., Педретти А. и др. Концентратор солнечной тарелки на основе граней эллипсоидальной полиэфирной мембраны. Солнечная энергия, 2013, 86(1): 40–47.
ОБЪЯВЛЕНИЕ
Google ученый
Шмитц М., Амбросетти Г., Купер Т. и др. Оптические характеристики концентратора солнечной тарелки на основе эллиптических граней вакуумной мембраны на солнце. Солнечная энергия, 2017, 153: 732–743.
ОБЪЯВЛЕНИЕ
Google ученый
Schmitz M., Wiik N., Ambrosetti G. и др., 6-фокусная высококонцентрированная фотогальваническая тепловая тарелочная система. Солнечная энергия, 2017, 155: 445–463.
ОБЪЯВЛЕНИЕ
Google ученый
Анкона М.А., Бьянки М., Диолаити Э. и др., Новая система солнечных концентраторов для комбинированного применения тепла и электроэнергии в жилом секторе. Прикладная энергетика, 2017, 185: 1199–1209.
Google ученый
Павлович С., Васильевич Д., Стефанович В. и др. Оптическая модель и численное моделирование нового параболического концентратора офсетного типа с двумя типами солнечных приемников. Facta Universitatis, Серия: Машиностроение, 2015, 13(2): 169–180.
Google ученый
Кумар В., Шривастава Р.Л., Унтавале С.П., Линза Френеля: многообещающая альтернатива отражателям в концентрированной солнечной энергии. Обзоры возобновляемых и устойчивых источников энергии, 2015 г., 44: 376–39.0.
Google ученый
Се В.Т., Дай Ю.Дж., Ван Р.З. и др. Применение концентрированной солнечной энергии с использованием линз Френеля: обзор. Обзоры возобновляемых и устойчивых источников энергии, 2011 г., 15(6): 2588–2606.
Google ученый
Pan J.W., Huang J.Y., Wang C.M. и др. Высококонцентрированная и гомогенизированная линза Френеля без элемента вторичной оптики. Оптические коммуникации, 2011, 284(19).): 4283–4288.
ОБЪЯВЛЕНИЕ
Google ученый
Чжуан З., Ю Ф. Оптимизация конструкции гибридного концентратора на основе Френеля для создания однородного излучения с широким солнечным спектром. Оптика и лазерная техника, 2014, 60: 27–33.
ОБЪЯВЛЕНИЕ
Google ученый
Ли Д., Сюань Ю., Концептуальный дизайн и моделирование концентрационной линзы с равномерным квадратным излучением. Оптика связи, 2017, 400:9–19.
ОБЪЯВЛЕНИЕ
Google ученый
Languy F., Lenaerts C., Loicq J., et al. , Характеристики солнечного концентратора, изготовленного из ахроматического дублета Френеля, измеренные с помощью непрерывного имитатора солнечного излучения и сравнение с синглетом. Солнечные энергетические материалы и солнечные элементы, 2013, 109: 70–76.
Google ученый
Мишель К., Лойк Дж., Ланги Ф. и др. Оптическое исследование солнечного концентратора для космических приложений на основе дифракционно-рефракционной оптической комбинации. Солнечные энергетические материалы и солнечные элементы, 2014, 120: 183–19.0.
Google ученый
Kuo C.F.J., Huang C.C., Kuo Y.L., Анализ параметров обработки при изготовлении солнечного коллектора с линзой Френеля. Преобразование энергии и управление, 2013, 57: 33–41.
Google ученый
Ке Дж., Чжао С., Гуань З. , Конструкция плоской линзы Френеля с высокой эффективностью схождения и большой апертурой. Международная конференция по оптическим приборам и технологиям 2017 г.: Передовые лазерные технологии и приложения, Труды SPIE, 2018 г., 10619: 106190В. DOI: 10.1117/12.2295572.
Google ученый
Цзоу Ю. Х., Ян Т. С., Анализ оптических характеристик солнечного концентратора HCPV, обеспечивающего высокооднородное излучение клеток. Солнечная энергия, 2014, 107: 1–11.
ОБЪЯВЛЕНИЕ
Google ученый
Валлеротто Г., Виктория М., Аскинс С. и др., Усовершенствования в процессе производства ахроматических дублетов на стекле (ADG) линзы Френеля. Материалы конференции AIP. Издательство АИП, 2018, 2013(1): 030009.
Google ученый
Кричман Э.М., Фризем А.А., Екутиели Г. Высококонцентрирующие линзы Френеля. Прикладная оптика, 1979, 18(15): 2688–2695.
ОБЪЯВЛЕНИЕ
Google ученый
Ma X., Zheng H., Tian M. Оптимизация формы изогнутой линзы Френеля для максимального ее пропускания. Солнечная энергия, 2016, 127: 285–293.
ОБЪЯВЛЕНИЕ
Google ученый
Фам Т.Т., Ву Н.Х., Шин С., Дизайн изогнутой линзы Френеля с высокими характеристиками для создания фотоэлектрического концентратора по конкурентоспособной цене. Energy Procedia, 2018, 144: 16–32.
Google ученый
Замора П., Бенитес П., Ян Л. и др., Фотоэлектрические характеристики куполообразного концентратора Френеля-Келера. Системы концентраторов Highand Low для солнечных электростанций VII. Международное общество оптики и фотоники, 2013, 8468: 84680D.
Google ученый
Акисава А. , Хирамацу М., Одзаки К., Проектирование куполообразных неизображающих линз Френеля с учетом хроматической аберрации. Солнечная энергия, 2013, 86(3): 877–885.
ОБЪЯВЛЕНИЕ
Google ученый
Yeh N. Оптическая геометрия для проектирования эллиптических линз Френеля и хроматических аберраций. Солнечные энергетические материалы и солнечные элементы, 2009, 93(8): 1309.–1317.
Google ученый
Йе Н., Йе П., Анализ профиля концентрации линз Френеля с точечной фокусировкой без изображения и параметров изготовления. Возобновляемая энергия, 2016, 85: 514–523.
Google ученый
Хсу Ф.М., Ли К.С., Фанг В., Формирование и настройка кривизны микролинзы с использованием процесса формования с помощью поверхностного натяжения и гидравлического давления. Микроэлектромеханические системы (MEMS), 2013 IEEE 26-я международная конференция. IEEE, 2013 г., стр. 327–330.
Google ученый
Мунир А., Хенсел О., Шеффлер В., Принцип конструкции и расчеты концентратора Шеффлера с фиксированным фокусом для среднетемпературных применений. Солнечная энергия, 2010, 84(8): 1490–1502.
ОБЪЯВЛЕНИЕ
Google ученый
Баджадж Р., Радж А., Сринивас Т., Математическое моделирование и анализ вариаций поверхности солнечного концентратора Шеффлера для сезонных вариаций. Энергоэффективные технологии для устойчивого развития (ICEETS), Международная конференция, 2016 г. IEEE, 2016 г., стр. 78–83.
Google ученый
Редди Д.С., Хан М.К., Алам М.З. и др., Расчетные схемы для отражателя Шеффлера. Солнечная энергия, 2018, 163: 104–112.
ОБЪЯВЛЕНИЕ
Google ученый
Диб Э. А., Фиорелли Ф.А.С., Анализ изображения, полученного параболоидным концентратором Шеффлера. Энергия (МГК), 2015 5-я Международная молодежная конференция им. IEEE, 2015 г., стр. 1–7.
Google ученый
Ruelas J., Palomares J., Pando G., Конструкция поглотителя для солнечного концентратора типа Шеффлера. Прикладная энергия, 2015, 154: 35–39.
Google ученый
Руэлас Х., Веласкес Н., Бельтран Р. Оптогеометрические характеристики солнечных концентраторов с фиксированным фокусом. Солнечная энергия, 2017, 141: 303–310.
ОБЪЯВЛЕНИЕ
Google ученый
Чжан Дж., Чо Х., Лак Р. и др., Интегрированные фотоэлектрические и аккумуляторные системы хранения энергии (PV-BES): анализ существующей политики финансового стимулирования в США. Прикладная энергетика, 2018, 212: 895–908.
Google ученый
Шмитц М., Вийк Н., Амбросетти Г. и др., 6-фокусная высококонцентрированная фотогальваническая тепловая тарелочная система. Солнечная энергия, 2017, 155: 445–463.
ОБЪЯВЛЕНИЕ
Google ученый
Тао Т., Чжэн Х.Ф., Су Ю.Х. и др., Новая комбинированная система увеличения концентрации солнечной энергии и ветра: конструкции и предварительные испытания прототипа. Прикладная теплотехника, 2011, 31(17–18): 3664–3668.
Google ученый
Чен Х., Цзи Дж., Пей Г. и др., Экспериментальное и сравнительное численное исследование концентрирующей фотоэлектрической системы. Журнал чистого производства, 2018 г., 174: 1288–1298.
Google ученый
Сюй Н., Цзи Дж., Сунь В. и др. Численное моделирование и экспериментальная проверка высококонцентрированного фотогальванического/теплового модуля на основе точечной линзы Френеля. Прикладная энергия, 2016, 168: 269–281.
Google ученый
Сюй Н., Цзи Дж., Сунь В. и др., Анализ производительности на открытом воздухе фотогальванической/тепловой системы с точечным фокусом Френеля 1090× и солнечными элементами с тройным переходом. Преобразование энергии и управление, 2015, 100: 191–200.
Google ученый
Ренно К., Петито Ф. Экспериментальная и теоретическая модель концентрирующей фотогальванической и тепловой системы. Преобразование энергии и управление, 2016, 126: 516–525.
Google ученый
Ву С.Ю., Сяо Л., Цао Ю. и др. Параболическая тарелка/солнечная теплоэнергетическая система AMTEC и оценка ее эффективности. Прикладная энергия, 2010, 87(2): 452–462.
Google ученый
Чжан С., Ву З.Х., Чжао Р.Д. и др., Исследование базового блока термоакустического теплового двигателя двойного действия, используемого для солнечной энергии. Преобразование энергии и управление, 2014, 85: 718–726.
Google ученый
Ниа М.Х., Нежад А.А., Гударзи А.М. и др. Солнечная система когенерации с использованием термоэлектрического модуля и линзы Френеля. Преобразование энергии и управление, 2014, 84: 305–310.
Google ученый
Хуссейн Т., Ислам М.Д., Кубо И. и др., Исследование теплопередачи через полостной ресивер для усовершенствованного генератора двигателя Стирлинга на солнечной энергии. Прикладная теплотехника, 2016. С. 104. С. 751–757.
Google ученый
Аксой Ф. , Карабулут Х., Эксплуатационные испытания микросистемы преобразования солнечной энергии Френеля/Стирлинга. Преобразование энергии и управление, 2013, 75: 629–634.
Google ученый
Лекуона А., Ногейра Дж.И., Вентас Р. и др. Солнечная плита переносного параболического типа с аккумулятором тепла на основе ПКМ. Прикладная энергия, 2013, 111: 1136–1146.
Google ученый
Кумар А., Шукла С.К., Кумар А., Анализ потерь тепла: подход к возрождению солнечной плиты параболического типа. Международный журнал зеленой энергии, 2018: 15(2): 96–105.
Google ученый
Мохаммед И.Л., Проектирование и разработка параболического тарельчатого солнечного водонагревателя. Международный журнал инженерных исследований и приложений, 2013 г., 2 (1): 822–830.
Google ученый
Бадран А. А., Юсеф И.А., Джудех Н.К. и др. Портативная солнечная плита и водонагреватель. Преобразование энергии и управление, 2010 г., 51 (8): 1605–1609.
Google ученый
Валмики М.М., Ли П., Хейер Дж. и др. Новое применение линзы Френеля для солнечной печи и солнечного отопления. Возобновляемая энергия, 2011, 36(5): 1614–1620.
Google ученый
Рупеш П., Авари Г.К., Сингх М.П., Экспериментальный анализ отражательного водонагревателя Шеффлера. Тепловедение, 2011, 15(3): 58–58.
Google ученый
Müller C., EcoAndina F., Arias C., Пекарни Solar Community на аргентинском Альтиплано. Международная конференция по солнечной пищевой промышленности, Индор, Индия, 2009 г.: 14–16.
Google ученый
Дафле В. Р., Шинде Н.Н., Проектирование, разработка и оценка эффективности концентрирующей одноосной технологии Шеффлера для нагрева воды и применения низкотемпературного промышленного пара. Международный журнал инженерных исследований и приложений, 2013 г., 2 (6): 1179–1186.
Google ученый
Prado G.O., Vieira L.G.M., Damasceno J.J.R., Концентратор солнечной тарелки для обессоливания воды. Солнечная энергия, 2016, 136: 659–667.
ОБЪЯВЛЕНИЕ
Google ученый
Шритар К., Раджасенивасан Т., Картик Н. и др. Автономная солнечная опреснительная система с тремя бассейнами, охлаждающей крышкой и параболическим тарельчатым концентратором. Возобновляемая энергия, 2016, 90: 157–165.
Google ученый
Омара З.М., Эльтавил М.А., Гибрид солнечного концентратора, нового котла и простого солнечного коллектора для опреснения солоноватой воды. Опреснение, 2013, 326: 62–68.
Google ученый
Чандак А., Сомани С.К., Дубей Д., Проектирование, разработка и испытания многоступенчатого дистиллятора/испарителя с солнечными концентраторами Шеффлера. Журнал инженерных наук и технологий, 2009 г., 4 (3): 315–321.
Google ученый
Чандрашекара М., Ядав А., Экспериментальное исследование солнечного теплового покрытия из эксфолиированного графита на ресивере с тарелкой Шеффлера и накоплением скрытого тепла для опреснения. Солнечная энергия, 2017, 151: 129–145.
ОБЪЯВЛЕНИЕ
Google ученый
Ханиф М., Рамзан М., Аамир М., Сушка винограда с использованием солнечного нагревателя воздуха тарельчатого типа. Журнал сельскохозяйственных исследований, 2013 г., 50 (3): 423–432.
Google ученый
Хадзича М. , Вейнандтб Ф., Делколб Дж. и др., Проект солнечной жаровни для кофе в сельской местности. Energy Procedia, 2014, 57: 3215–3224.
Google ученый
Бхасме С., Тосар А.Г., Анализ производительности рефлектора Шеффлера, используемого для химической чистки солнечных батарей. Международный журнал инженерных инноваций и исследований, 2015 г., 4 (4): 640–644.
Google ученый
Ван Ф., Тан Дж., Ма Л. и др. Влияние ключевых факторов на конверсию метана с использованием солнечной энергии в термохимическом реакторе с пористой средой. Преобразование энергии и управление, 2015, 103: 419–430.
Google ученый
Чжао Ю., Чжан Ю., Ли В. и др., Экспериментальное исследование и термодинамический анализ эффективного производства водорода за счет средне- и низкотемпературного солнечного тепла. Журнал чистого производства, 2018, 176: 758–769.
Google ученый
Ратод В.П., Шете Дж., Бхале П.В., Экспериментальное исследование преобразования биогаза в производство синтез-газа с высоким содержанием водорода с использованием солнечной энергии. Международный журнал водородной энергетики, 2016 г., 41(1): 132–138.
Google ученый
Bicer Y., Sprotte A.F.V., Dincer I., Расщепление концентрированного солнечного света с использованием холодных зеркал для фотогальваники и производства фотонного водорода. Прикладная энергия, 2017, 197: 169–182.
Google ученый
Бисер Ю., Динсер И., Экспериментальное исследование фотоэлектрохимической системы производства водорода с фотоэлектрической связью. Международный журнал водородной энергетики, 2017 г., 42(4): 2512–2521.
Google ученый
Zeaiter J., Azizi F., Lameh M. и др., Пиролиз изношенных шин с использованием тепловой солнечной энергии: комплексный подход. Возобновляемая энергия, 2018, 123: 44–51.
Google ученый
Зейтер Дж., Ахмад М.Н., Руни Д. и др., Проект автоматизированного солнечного концентратора для пиролиза резинового лома. Преобразование энергии и управление, 2015, 101: 118–125.
Google ученый
Nzihou A., Flamant G., Stanmore B. Синтетическое топливо из биомассы с использованием концентрированной солнечной энергии. Обзор. Энергия, 2013, 42(1): 121–131.
Google ученый
Зенг К., Готье Д., Ли Р. и др., Солнечный пиролиз древесины бука: влияние параметров пиролиза на распределение продуктов и состав газообразных продуктов. Энергия, 2015, 93: 1648–1657.
Google ученый
Чинтала В., Кумар С., Пандей Дж. К. и др., Солнечный тепловой пиролиз несъедобных семян в биотопливо и их технико-экономическая оценка. Преобразование энергии и управление, 2017, 153: 482–492.
Google ученый
Хан Х.Дж., Риффат С.Б., Лим С.Х. и др., Оптоволоконное солнечное освещение: функциональная конкурентоспособность и потенциал. Солнечная энергия, 2013, 94: 86–101.
ОБЪЯВЛЕНИЕ
Google ученый
Сонг Дж., Джин З., Чжу Ю. и др., Разработка волоконной системы дневного освещения на основе параллельного механизма и обнаружения прямого фокуса. Солнечная энергия, 2015, 115: 484–493.
ОБЪЯВЛЕНИЕ
Google ученый
Сун Дж.
Солнечный концентратор неподвижный: Неподвижный каскадный линзовый концентратор солнечного излучения с оптическим способом наведения
