Активные и индуктивные сопротивления линии

Активное сопротивление проводов и кабелей из цветных металлов определяется по одной из следующих формул:

где r — расчетное удельное сопротивление провода или жилы кабеля, ом⋅мм²/м;
g — расчетная удельная проводимость провода или жилы кабеля, м/ом⋅мм²;
F — номинальное сечение провода или кабеля, мм².
Значения удельного сопротивления и удельной проводимости для медных проводов и кабелей:

для алюминиевых проводов и кабелей

Таблица 5-1 Активные сопротивления проводов и кабелей, ом/км
Сечение провода, мм кв.	Медные провода и кабели	Алюминиевые провода и кабели	Сталеалюминиевые провода
1	18,9	—	—
1.5	12,6	—	—
2,5	7,55	12,6	—
4	4,65	7,90	—
6	3,06	5,26	—
10	1,84	3,16	3,12
16	1,20	1,98	2,06
25	0,74	1,28	1,38
35	0,54	0,92	0,85
50	0,39	0,64	0,65
70	0,28	0,46	0,46
95	0,20	0,34	0,33
120	0,158	0,27	0,27
150	0,123	0,21	0,21
185	0,103	0,17	0,17
240	0,078	0,132	0,132
300	0,062	0,106	0,107
400	0,047	0,08	0,08

Индуктивное сопротивление трехфазной линии с проводами из цветных металлов при частоте переменного тока 50 Гц определяется по формуле

где d — внешний диаметр провода, мм;
D — среднее геометрическое расстояние между проводами линии, вычисляемое по формуле

где D — расстояния между проводами у каждой пары проводов трехфазной линии, мм.
Активные сопротивления 1 км провода или жилы кабеля приведены в табл. 5-1, индуктивные сопротивления 1 км линии — в табл. 5-2 и 5-4.

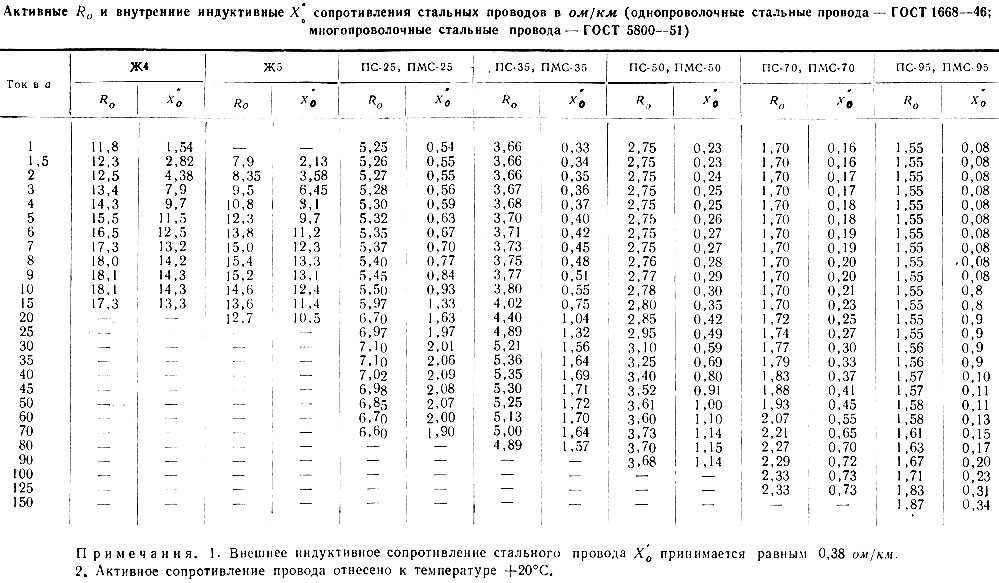

Для стальных проводов активное и внутреннее индуктивное сопротивления зависят от протекающего по проводу переменного тока. Общее индуктивное сопротивление воздушной линии, выполненной стальными проводами, определяется как сумма внешнего х’ и внутреннего х» индуктивных сопротивлений:

х=х’+х», ом/км (5-5)

Таблица 5-2 Индуктивные сопротивления воздушных лм/км
Среднее геометрическое расстояние между проводами, мм	Сечение проводов, мм2
Среднее геометрическое расстояние между проводами, мм	6	10	16	25	35	50	70	95	120	150	185
Медные провода
400	0,371	0,355	0,333	0,319	0,308	0,297	0,283	0,274	—	—	—
600	0,397	0,381	0,358	0,345	0,336	0,325	0,309	0,300	0,292	0,287	0,280
800	0,413	0,399	0,377	0,363	0,352	0,341	0,327	0,318	0,310	0,305	0,298
1000	0,429	0,413	0,391	0,377	0,366	0,355	0,341	0,332	0,324	0,319	0,313
1250	0,443	0,427	0,405	0,391	0,380	0,369	0,355	0,346	0,338	0,333	0,327
1500	—	0,438	0,416	0,402	0,391	0,380	0,366	0,357	0,349	0,344	0,338
2000	—	0,457	0,435	0,421	0,410	0,398	0,385	0,376	0,368	0,363	0,357
2500	—	—	0,449	0,435	0,424	0,413	0,399	0,390	0,382	0,377	0,371
3000	—	—	0,460	0,445	0,435	0,423	0,410	0,401	0,393	0,388	0,382
Алюминиевые провода
600	—	—	0,358	0,345	0,336	0,325	0,315	0,303	0,297	0,288	0,279
800	—	—	0,377	0,363	0,352	0,341	0,331	0,319	0,313	0,305	0,298
1000	—	—	0,391	0,377	0,366	0,355	0,345	0,334	0,327	0,319	0,311
1250	—	—	0,405	0,391	0,380	0,369	0,359	0,347	0,341	0,333	0,328
1500	—	—	—	0,402	0,391	0,380	0,370	0,358	0,352	0,344	0,339
2000	—	—	—	0,421	0. 410	0,398	0,388	0,377	0,371	0,363	0,355
Сталеалюминиевые провода
2000	—	—	—	—	0,403	0,392	0,382	0,371	0,365	0,358	—
2500	—	—	—	—	0,417	0,405	0,396	0,385	0,379	0,272	—
3000	—	—	—	—	0,429	0,413	0,403	0,397	0,391	0,384	0,377

Таблица 5-4 Индуктивные сопротивления трехжильных кабелей и изолированных проводов, проложенных на роликах и изоляторах, ом/км
Сечение, мм кв.	Трехжильные кабели с медными жилами				Изолированные провода
Сечение, мм кв.	до 1 кв	3 кв	6 кв	10 кв	на роликах	на изоляторах
1,5	—		—	—	0,28	0,32
2,5	—	—	—	—	0,26	0,30
4	0,095	0,111	—	—	0,25	0,29
6	0,090	0,104	—	—	0,23	0,28
10	0,073	0,0825	0,11	0,122	0,22	0,26
16	0,0675	0,0757	0,102	0,113	0,22	0,24
25	0,0662	0,0714	0,091	0,099	0,20	0,24
35	0,0637	0,0688	0,087	0,095	0,19	0,24
50	0,0625	0,0670	0,083	0,09	0,19	0,23
70	0,0612	0,0650	0,08	0,086	0,19	0,23
95	0,0602	0,0636	0,078	0,083	0,18	0,23
120	0,0602	0,0626	0,076	0,081	0,18	0,22
150	0,0596	0,0610	0,074	0,079	—	—
185	0,0596	0,0605	0,073	0,077	—	—
240	0,0587	0,0595	0,071	0,075	—	—

Таблица 5-6 Активные (омические) и индуктивные сопротивления шин прямоугольного сечения из алюминия и меди
Размеры шин, мм	Активное (омическое) сопротивление при температуре шины +30° С, ом/км				Индуктивное сопротивление при расстоянии между центрами шин 250 мм, ом/км
	Алюминиевые шины		Медные шины
	при постоянном токе	при переменном токе	при постоянном токе	при переменном токе
25X3	0,410	0,413	0,248	0,263	0,253
30X4	0,256	0,269	0,156	0,175	0,240
40X4	0,192	0,211	0,117	0,138	0,224
40X5	0,154	0,173	0,0935	0,112	0,222
50X5	0,123	0,140	0,0749	0,0913	0,210
50X6	0,102	0,119	0,0624	0,0780	0,208
60X6	0,0855	0,102	0,0520	0,0671	0,198
80X6	0,0640	0,0772	0,0390	0,0507	0,182
100X6	0,0510	0,0635	0,0312	0,0411	0,169
60X8	0,0640	0,0772	0,0390	0,0507	0,196
80X8	0,0481	0,0595	0,0293	0,0395	0,179
100X8	0,0385	0,0488	0,0234	0,0321	0,168
120X8	0,0320	0,0410	0,0195	0,0271	0,156
80X10	0,0385	0,0495	0,0234	0,0323	0,179
100X10	0,0308	0,0398	0,0187	0,0260	0,165
120X10	0,0255	0,0331	0,0156	0,0218	0,156

Все страницы раздела на websor

Параметры отечественных коаксиальных кабелей

Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
Электрическая (погонная) емкость, пф/м			51
Коэффициент укорочения длины волны			1,52
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-50-1-11	0,4	1,6	2,3	—
РК-50-1-12	0,41	0,1	2,2	4,1
РК-50-1,5-11	0,22	0,85	1,7	—
РК-50-1,5-12	0,3	1	1,8	3,2
РК-50-2-11	0,18	0,8	1,15	3,2
РК-50-2-12	0,4	0,75	1,3	—
РК-50-2-13	0,19	0,8	1,6	3,3
РК-50-2-15	0,19	0,73	1,5	—
РК-50-2-16	0,16	0,6	1	2,1
РК-50-3-11	0,15	0,65	1,1	3
РК-50-3-13	0,15	0,65	1,3	2,9
РК-50-4-11	0,11	0,5	0,95	2
РК-50-4-13	0,1	0,5	0,9	2
РК-50-7-11	0,09	0,4	0,8	1,5
РК-50-7-12	0,08	0,4	0,75	1,6
РК-50-7-13	0,07	0,3	0,56	1,2
РК-50-7-15	0,08	0,4	0,75	1,7
РК-50-7-16	0,09	0,3	0,8	1,7
РК-50-9-11	0,07	0,32	0,7	1,5
РК-50-9-12	0,07	0,35	0,75	1,8
РК-50-11-11	0,06	0,29	0,55	—
РК-50-11-13	0,06	0,29	0,55	—
Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
Электрическая (погонная) емкость, пф/м			67
Коэффициент укорочения длины волны			1,52
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-75-1-11	0,36	1,2	2,2	—
РК-75-1-12	0,4	1,2	2,2	4,1
РК-75-1,5-11	0,3	1,2	3,2	—
РК-75-1,5-12	0,3	1	1,8	3,1
РК-75-2-11	0,27	0,85	1,6	2,8
РК-75-2-12	0,24	0,75	1. 3	—
РК-75-2-13	0,2	0,75	1,3	2,7
РК-75-3-13	0,11	0,5	0,9	—
РК-75-4-11	0,1	0,4	1	2,02
РК-75-4-12	0,11	0,52	1,02	2,3
РК-75-4-13	0,13	0,55	1	2,5
РК-75-4-14	0,13	0,6	1,1	2,4
РК-75-4-15	0,032	0,5	1	2,2
РК-75-4-16	0,1	0,5	1	2,2
РК-75-4-18	0,09	0,5	1,2	2,3
РК-75-4-100	0,1	0,6	1,5	—
РК-75-7-11	0,05	0,21	0,4	0,85
РК-75-7-12	0,09	0,4	0,8	1,8
РК-75-7-15	0,08	0,36	0,75	1,7
РК-75-7-16	0,09	0,4	0,8	1,8
РК-75-9-12	0,06	0,26	0,6	1,2
РК-75-9-13	0,06	0,27	0,54	1,1
РК-75-9-14	0,05	0,24	0,46	1
РК-75-9-16	0,05	0,24	0,46	1
РК-75-13-11	0,036	0,13	0,2	—
РК-75-17-12	0,03	0,11	0,21	—
Параметры кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 100 Ом
Электрическая (погонная) емкость, пф/м			51
Коэффициент укорочения длины волны			1,52
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-100-7-11	0,08	0,41	0,9	2,1
РК-100-7-13	0,08	0,42	0,9	2,1
Параметры крупногабаритных коаксиальных кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
Электрическая (погонная) емкость, пф/м			100
Коэффициент укорочения длины волны			1,52
Электрическое сопротивление изоляции, ТОм			10
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-50-13-15	0,038	0,16	0,28	—
РК-50-13-17	0,048	0,2	0,46	—
РК-50-17-17	0,04	0,15	0,3	—
РК-50-24-15	0,02	0,11	0,3	—
РК-50-24-16	0,023	0,12	0,31	—
РК-50-24-17	0,033	0,13	0,36	—
РК-50-33-15	0,02	0,11	—	—
РК-50-44-15	0,016	0,11	—	—
РК-50-44-16	0,017	0,08	—	—
РК-50-44-17	0,021	0,13	—	—
Параметры мощных коаксиальных кабелей со сплошной полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
Электрическая (погонная) емкость, пф/м			67
Коэффициент укорочения длины волны			1,52
Электрическое сопротивление изоляции, ТОм			10
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-75-13-15	0,038	0,16	0,4	—
РК-75-13-16	0,4	0,16	0,38	—
РК-75-13-17	0,035	0,16	0,38	—
РК-75-13-18	0,052	0,21	0,47	—
РК-75-13-19	0,052	0,21	0,47	—
РК-75-17-22	0,03	0,1	0,23	—
РК-75-24-15	0,026	0,11	0,3	—
РК-75-24-17	0,021	0,12	0,3	—
РК-75-24-18	0,032	0,14	0,35	—
РК-75-24-19	0,032	0,14	0,35	—
РК-75-33-15	0,02	0,11	0,5	—
РК-75-33-17	0,02	0,11	0,28	—
РК-75-44-15	0,016	0,11	—	—
РК-75-44-17	0,017	0,09	0,24	—
Параметры коаксиальных кабелей со сплошной фторлоновой изоляцией и волновым сопротивлением 50 Ом
Электрическая (погонная) емкость, пф/м			95
Коэффициент укорочения длины волны			1,42
Электрическое сопротивление изоляции, ТОм			10
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-50-0,6-21	0,6	2,2	3,5	9,0
РК-50-0,6-22	0,6	2,4	4,1	9
РК-50-1-21	0,25	1,1	2,2	—
РК-50-1-21	0,4	1,5	2,6	5
РК-50-1-21	0,3	1	2	3,6
РК-50-1-21	0,21	0,8	1,4	—
РК-50-1-21	0,21	0,7	1,4	2
РК-50-1-21	0,15	0,55	0,85	2
РК-50-1-21	0,28	1	1,8	—
РК-50-1-21	0,12	0,6	1,2	3
РК-50-1-21	0,21	0,9	2	4
РК-50-1-21	0,17	0,52	1	1,9
РК-50-1-21	0,12	0,55	1,1	2,6
РК-50-1-21	0,11	0,51	1	2,3
РК-50-1-21	0,17	0,49	0,9	1,8
РК-50-1-21	0,12	0,52	1	2,4
РК-50-1-21	0,09	0,34	0,65	1,4
РК-50-1-21	0,09	0,41	0,9	2,1
РК-50-1-21	0,1	0,41	0,8	2
РК-50-1-21	0,07	0,3	0,6	1,3
РК-50-1-21	0,06	0,3	0,58	1,3
РК-50-1-21	0,06	0,22	0,4	0,8
РК-50-1-21	0,06	0,26	0,46	1
РК-50-1-21	0,04	0,2	0,38	—
РК-50-1-21	0,05	0,2	0,3	1
РК-50-1-21	0,056	0,22	0,4	—
Параметры коаксиальных кабелей со сплошной фторлоновой изоляцией и волновым сопротивлением 75 Ом
Электрическая (погонная) емкость, пф/м			63
Коэффициент укорочения длины волны			1,42
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-75-1-21	0,33	1	2	—
РК-75-1-22	0,42	1,4	2,4	4,3
РК-75-1,5-21	0,2	0,7	1,5	—
РК-75-2-21	0,15	0,65	1,3	3
РК-75-2-22	0,1	0,5	1,1	—
РК-75-3-21	0,1	0,48	0. 9	2,1
РК-75-3-22	0,12	0,45	0,9	1,9
РК-75-4-21	0,1	0,4	0,8	2
РК-75-4-22	0,1	0,41	0,8	2
РК-75-7-21	0,07	0,3	0,53	1,1
РК-75-7-22	0,07	0,3	0,6	1,2
РК-75-9-23	0,05	0,21	0,4	0,85
РК-75-17-22	0,03	0,1	0,23	—
Параметры коаксиальных кабелей со сплошной фторлоновой изоляцией и волновым сопротивлением 100 Ом
Электрическая (погонная) емкость, пф/м			47
Коэффициент укорочения длины волны			1,42
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-100-7-21	0,07	0,3	0,56	1,3
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 50 Ом
Электрическая (погонная) емкость, пф/м			102
Коэффициент укорочения длины волны			1,18-1,24
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-50-3-24	0,19	0,65	1,2	2,6
РК-50-4-22	0,12	0,55	1	2
РК-50-7-24	0. 07	0,26	0,5	0,9
РК-50-7-25	0,06	0,26	0,46	1
РК-50-7-26	0,06	0,24	0,45	1
РК-50-7-27	0,08	0,3	0,5	1
РК-50-9-21	0,05	0,17	0,37	—
РК-50-11-22	—	—	0,3(2,5)	—
РК-50-13-21	0,11	0,2	0,21	—
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 75 Ом
Электрическая (погонная) емкость, пф/м			52-70
Коэффициент укорочения длины волны			1,18-1,24
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-75-7-23	0,05	0,2	0,4	0,8
РК-75-7-24	0,04	0,17	0,3	0,7
РК-75-7-61	—	—	1,6	—
РК-75-9-21	0,03	0,18	0,42	—
РК-75-9-22	0,04	0,2	0,5	—
РК-75-24-22	0,025	0,088	0,16	—
Параметры коаксиальных кабелей с воздушно-полиэтиленовой изоляцией и волновым сопротивлением 150 Ом
Электрическая (погонная) емкость, пф/м			27
Коэффициент укорочения длины волны			1,18-1,24
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-150-4-21	0,1(0,45)	—	—	—
РК-150-7-22	—	0,085	—	—
Параметры коаксиальных кабелей с воздушно-фторлоновой изоляцией и волновым сопротивлением 50 Ом
Электрическая (погонная) емкость, пф/м			105
Коэффициент укорочения длины волны			1,16-1,40
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-50-3-24	0,19	0,65	1,2	2,6
РК-50-4-22	0,12	0,55	1	3,0(16)
РК-50-7-24	0,07	0,26	0,5	0,9
РК-50-7-25	0,06	0,26	0,46	1
РК-50-7-26	0,06	0,24	0,45	1
РК-50-7-27	0,08	0,3	0,5	1
РК-50-9-21	0,05	0,17	0,37	—
РК-50-11-22	—	0,3(2,5)	—	—
РК-50-13-21	0,11	0,2	0,21	—
Параметры коаксиальных кабелей с воздушно-фторлоновой изоляцией и волновым сопротивлением 75 Ом
Электрическая (погонная) емкость, пф/м			65-70
Коэффициент укорочения длины волны			1,16-1,40
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-75-7-23	0,05	0,2	0,4	0,8
РК-75-7-24	0,04	0,17	0,3	0,7
РК-75-7-61	—	—	1,6	—
РК-75-9-21	0,03	0,18	0,42	—
РК-75-9-22	0,04	0,2	0,5	—
РК-75-24-21	0,025	0,088	0,16	—
Параметры коаксиальных кабелей с воздушно-фторлоновой изоляцией и волновым сопротивлением 150 Ом
Электрическая (погонная) емкость, пф/м			27-30
Коэффициент укорочения длины волны			1,16-1,40
Электрическое сопротивление изоляции, ТОм			5
Тип кабеля	Затухание на частотах, дБ/м
Тип кабеля	0,1 ГГц	1,0 ГГц	3,0 ГГц	10,0 ГГц
РК-150-4-21	0,1(0,45)	—	—	—
РК-150-7-22	—	0,085	2,7	—

Если основным параметром является затухание, значение которого тесно связано с диаметром внутренней изоляции, то широкую номенклатуру кабелей можно условно разбить на три категории.

Магистральные, используемые для подачи сигналов от мощной (головной) станции в кабельной сети до домовых (субмагистральных) линий:
1	Допустимое затухание на частоте 200 МГц, дБ/100м 2,5 Д Допустимое отклонение волнового сопротивления, Ом ±2 Диаметр внутренней изоляции, мм 14 — 22
Распределительные, применяемые в линиях домовой распределительной сети:
2	При допустимом затухании на частоте 200 Мгц, дБ/100м 2,5…4 Допустимое отклонение волнового сопротивления, Ом ±2 При допустимом затухании на частоте 200 МГц, дБ/100Ом 4 … 8 Допустимое отклонение волнового сопротивления. Ом . ± 2,5 При допустимом затухание на частоте 200 МГц, дБ/100Ом 8…13 Допустимое отклонение волнового сопротивления. Ом ±3 диаметр внутренней изоляции, мм 9 … 13
Абонентские, предназначенные для подключения оконечных устройств в кабельных или индивидуальных сетях:
3	Допустимое затухание на частоте 200 МГц, дБ / 100м 13 … 21 Допустимое отклонение волнового сопротивления. Ом ± 5 Диаметр внутренней изоляции, мм менее 9

Различия отечественных и зарубежных коаксиальных кабелей.

Удельное сопротивление и проводимость – Температурные коэффициенты Общие материалы

Удельное сопротивление – это

электрическое сопротивление единицы куба материала, измеренное между противоположными гранями куба

Калькулятор сопротивления электрического проводника

Этот калькулятор можно использовать для расчета электрическое сопротивление проводника.

Коэффициент удельного сопротивления (Ом·м) (значение по умолчанию для меди)

Площадь поперечного сечения проводника (мм ² ) — AWG Wire Gauge

30303030303030303030303030303030303030 3030303030303030303030 3030303030303030303030 303030303030303030303030303030303119 -630302020202020032

031 185 x 10 ^-8053031 Yttrium

Aluminum	2.65 x 10 ^-8	3.8 x 10 ^-3	3.77 x 10 ⁷
Aluminum alloy 3003, rolled	3.7 x 10 ^-8
Aluminum alloy 2014, annealed	3.4 x 10 ^-8
Aluminum alloy 360	7.5 x 10 ^-8
Aluminum bronze	12 x 10 ^-8
Animal fat			14 x 10 ^-2
Animal muscle			0.35
Antimony	41. 8 x 10 ^-8
Barium (0 ^o C)	30.2 x 10 ^-8
Beryllium	4.0 x 10 ^-8
Beryllium copper 25	7 x 10 ^-8
Bismuth	115 x 10 ^-8
Латунь -58% CU	5,9 x 10 ^-8	1,5 x 10 ^-3
^-3%
7.1 x 10 ^-8	1.5 x 10 ^-3
Cadmium	7.4 x 10 ^-8
Caesium (0 ^o C)	18. 8 x 10 ^-8
Calcium (0 ^o C)	3.11 x 10 ^-8
Carbon (graphite) ¹⁾	3 — 60 х 10 ^-5	-4.8 x 10 ^-4
Cast iron	100 x 10 ^-8
Cerium (0 ^o C)	73 x 10 ^-8
Chromel (alloy of chromium and aluminum)		0.58 x 10 ^-3
Chromium	13 x 10 ^-8
Cobalt	9 x 10 ^-8
Constantan	49 x 10 ^-8	3 x 10 ^-5	0.20 x 10 ⁷
Copper	1. 724 x 10 ^-8	4.29 x 10 ^-3	5.95 x 10 ⁷
Cupronickel 55-45 (constantan)	43 x 10 ^-8
Dysprosium (0 ^o C)	89 x 10 ^-8
Erbium (0 ^o C)	81 x 10 ^-8
Eureka		0.1 x 10 ^-3
Europium (0 ^o C)	89 x 10 ^-8
Gadolium	126 x 10 ^-8
Gallium (1.1K)	13.6 x 10 ^-8
Germanium ¹⁾	1 — 500 x 10 ^-3	-50 x 10 ^-3
Glass	1 — 10000 x 10 ⁹		10 ^-12
Gold	2. 24 x 10 ^-8
Graphite	800 x 10 ^-8	-2.0 x 10 ^-4
Hafnium (0.35K)	30.4 x 10 ^-8
Hastelloy C	125 x 10 ^-8
Holmium (0 ^o C)	90 x 10 ^-8
Indium (3.35K)	8 x 10 ^-8
Inconel	103 x 10 ^-8
Iridium	5.3 x 10 ^-8
Iron	9.71 x 10 ^-8	6.41 x 10 ^-3	1.03 x 10 ⁷
Lanthanum (4.71K)	54 x 10 ^-8
Lead	20. 6 x 10 ^-8		0,45 x 10 ⁷
Литий	9.28 x 10 ^-8
Lutetette
Lutetette
Lutetettem
Lutetet
Lutetet
	4,45 x 10 ^-8
Магниевый сплав AZ31B	9 x 10 ^-8
1.0 x 10 ^-5
Mercury	98.4 x 10 ^-8	8.9 x 10 ^-3	0.10 x 10 ⁷
Mica (Glimmer)	1 x 10 ¹³
Mild steel	15 x 10 ^-8	6.6 x 10 ^-3
Molybdenum	5. 2 x 10 ^-8
Monel	58 x 10 ^-8
Neodymium	61 x 10 ^-8
Nichrome ( Сплав никеля и хрома)	100 -150 x 10 ^-8	0,40 x 10 ^-3
Никель	6.85 x 10 ^-8		6.41. 6.85 x ^-8	6.41. 6.85 x 100019 -8		.0019 -3
Nickeline	50 x 10 ^-8	2.3 x 10 ^-4
Niobium (Columbium)	13 x 10 ^-8
Osmium	9 x 10 ^-8
Palladium	10.5 x 10 ^-8
Phosphorus	1 x 10 ¹²
Platinum	10. 5 x 10 ^-8	3.93 x 10 ^-3	0.943 x 10 ⁷
Plutonium	141.4 x 10 ^-8
Polonium	40 x 10 ^-8
Potassium	7.01 x 10 ^-8
Praseodymium	65 x 10 ^-8
	50 x 10 ^-8			.9003AIL	.1	313AIL	.	.	.	.19003	.9003AIL	3AIL	3AIL	3AIL	.19003AIL	.19003AIL	.19003AIL	.19003AIL. 8
Кварц (плавлено)	7,5 x 10 ¹⁷
Rhenium (1,7K)	17,2 x
Rhodium	4.6 x 10 ^-8
Rubber — hard	1 — 100 x 10 ¹³
Rubidium	11. 5 x 10 ^-8
Ruthenium (0.49K)	11.5 x 10 ^-8
Samarium	91.4 x 10 ^-8
Scandium	50.5 x 10 ^-8
Selenium	12.0 x 10 ^-8
Silicon ¹⁾	0.1-60	— 70 x 10 ^-3
Silver	1.59 x 10 ^-8	6.1 x 10 ^-3	6.29 x 10 ⁷
Sodium	4.2 x 10 ^-8
Soil, typical ground			10 ^-2 — 10 ^-4
Solder	15 x 10 ^-8
Stainless steel			10 ⁶
Strontium	12. 3 x 10 ^-8
Sulfur	1 x 10 ¹⁷
Tantalum	12.4 x 10 ^-8
Terbium	113 x 10 ^-8
Thallium (2.37 K)	15 x 10 ^-8
Торий	18 x 10 ^-8
THALIM0019 -8
Tin	11.0 x 10 ^-8	4.2 x 10 ^-3
Titanium	43 x 10 ^-8
Tungsten	5.65 x 10 ^-8	4.5 x 10 ^-3	1.79 x 10 ⁷
Uranium	30 x 10 ^-8
Vanadium	25 x 10 ^-8
Water, distilled			10 ^-4
Water, fresh			10 ^-2
Вода, соль			4
Иттербий	27,7 x 100019 -8
55 x 10 ^-8
Zinc	5. 92 x 10 ^-8	3.7 x 10 ^-3
Zirconium (0.55K)	38.8 x 10 ^-8

¹⁾ Примечание! — удельное сопротивление сильно зависит от наличия примесей в материале.

² ⁾ Внимание! — удельное сопротивление сильно зависит от температуры материала. Таблица выше основана на 20 ^или C ссылка.

Электрическое сопротивление провода

Электрическое сопротивление провода больше для более длинного провода и меньше для провода с большей площадью поперечного сечения. The resistance depend on the material of which it is made and can be expressed as:

R = ρ L / A            (1)
where
R = resistance (ohm, Ом )
ρ = коэффициент удельного сопротивления (OHM M, ω M)
L = длина провода (M)
A = область поперечного сечения провода (M ²2020203 = сфера сечения (M ²202020203 = поперечное сечение
Фактором сопротивления, учитывающим природу материала, является удельное сопротивление. Поскольку оно зависит от температуры, его можно использовать для расчета сопротивления провода заданной геометрии при различных температурах.
Обратная величина удельного сопротивления называется проводимостью и может быть выражена как:
σ = 1 / ρ (2)
, где
σ = Фворичность (1 / ω m)
Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Аль -Ийнин. алюминиевый кабель длиной
10 м и площадью поперечного сечения 3 мм ² можно рассчитать как
R = (2,65 10 ^-8 Ом·м) (10 м) / ((3 мм ² ) (10 ^-6 м ² /мм ² ))
   = 0,09 Ом
Сопротивление
Электрическое сопротивление элемента цепи или устройства, приложенное к Что протекает через это:
R = U / I (3)
, где
R = Сопротивление (OHM)
9000 U 999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 = сопротивление (OHM)
9000 . = напряжение (В)
I = ток (А)
Закон Ома
       (4)

можно использовать для прогнозирования поведения материала.

Удельное сопротивление в зависимости от температуры

Изменение удельного сопротивления в зависимости от температуры можно рассчитать как

dρ = ρ α dt (5)

where

dρ = change in resistivity (ohm m ² /m)

α = temperature Коэффициент (1/^O C)

DT = изменение температуры (^O C)

Пример — изменение со сценообразием

9002 Alumin с устойчивой к сопротивлению

с устойчивостью

с устойчивостью
с устойчивостью
с устойчивостью
с устойчивостью
с устойчивостью
с устойчивостью
с устойчивостью 9003
.
0013 2,65 x 10 ^-8 Ом м ² /м нагревается от 20 ^o C до 100 ^o C . Температурный коэффициент для алюминия равен 3,8 x 10 ^-3 1/ ^o C . Изменение удельного сопротивления можно рассчитать как
dρ = (2,65 10 ^-8 Ом·м ² /м) (3,8 10 ^-3 1/ ^o Кл) ((100
2 0 o C) — (20 ^или С))
= 0.8 10 ^-8 ohm m ² /m
The final resistivity can be calculated as
ρ = (2.65 10 ^-8 ohm m ² /m) + (0,8 10 ^-8 Ом M ² /M)
= 3,45 10 ^-8 Ом M ² /M
COEFTIONS COEFTIPAT Этот калькулятор можно использовать для расчета удельного сопротивления материала проводника в зависимости от температуры.
ρ — resistivity coefficient (10 ^-8 ohm m ² /m)

α — temperature coefficient (10 ^-3 1/ ^o C)
dt — изменение температуры ( ^o C)
Для большинства материалов, увеличивающих электрическое сопротивление и температуру
9. Изменение сопротивления можно выразить как
DR / R _S = α DT (6)
, где
DR = изменение сопротивления (OHM) 3

12 = изменение сопротивления (OHM) 3

12 = Изменение сопротивления (OHM) 3

12 = Изменение сопротивления (OHM) 3 . стандартное сопротивление согласно справочным таблицам (Ом)

α = температурный коэффициент сопротивления ( ^o C ^-1 )

dT 9194 = Изменение температуры по сравнению с эталонной температурой (^O C, K)

(5) можно изменить на:

DR = α DT R _S (6B)

. температурный коэффициент сопротивления» — α — материала представляет собой увеличение сопротивления 1 Ом резистора из этого материала при повышении температуры 1 ^o C .

Пример. Сопротивление медного провода в жаркую погоду

Провод медный с сопротивлением 0,5 кОм при нормальной рабочей температуре 20 ^o C в жаркую солнечную погоду нагревается до 80 ^o C . Температурный коэффициент для меди равен 4,29 x 10 ^-3 (1/^o C) , а изменение сопротивления может быть рассчитано как

C) ((80 ^o C) — (20 ^o C) ) (0,5 кОм)

= 0,13 (Kom)

Результирующее сопротивление для медного провода в жаркую погоду будет

R = (0,5 кОм) + (0,13 кОм)

= 0,63 (Kω)

= 0,63 (Kω) )

= 630 (Ом)

Пример.

Сопротивление угольного резистора при изменении температуры

Угольный резистор с сопротивлением 1 кОм при температуре 20 ^o C нагревается от 1 9 3 до 110200019 или С . Температурный коэффициент для углерода отрицательный -4,8 х 10 ^-4 (1/^o С) — сопротивление уменьшается с повышением температуры.

Изменение сопротивления можно рассчитать как

dR = ( -4,8 x 10 ^-4 1/ ^o C) ((120 ^o C) — 90 C) — 90

(20 ) (1 кОм)

= — 0,048 (кОм)

Результирующее сопротивление резистора будет равно

r = (1 кОм) — (0,048 кОм)

= 0,952 (кОм)

= 952 (ω)

Сопротивление против температуры

в проводнике в зависимости от температуры.

R _S — Сопротивление (10 ³ (OHM)

α — Тема-3 1/^O C)

DT — Изменение температуры ( ^O C)

ФУКТЫ Коррекции температуры для Перератора.

ФУКТЫ Коррекции температуры для ПРИЛОЖЕНИЯ.

(°C)

0031 1.000

9128 9129

.

0001 Температурный коэффициент сопротивления

Factor to Convert to 20°C	Reciprocal to Convert from 20°C
5	1.064	0.940
6	1.059	0.944
7	1.055	0.948
8	1.050	0.952
9	1.046	0.956
10	1.042	0.960
11	1.037	0.964
12	1.033	0.968
13	1.029	0.972
14	1.025	0.976
15	1.020	0.980
16	1.016	0.984
17	1. 012	0.988
18	1,008	0,992
19	1,004	0,996
20
20	1.000
21	0.996	1.004
22	0.992	1.008
23	0.988	1.012
24	0.984	1.016
25	0,980	1,020
26	0,977	1,024
27	0,9.73	1.028
28	0.969	1.032
29	0.965	1.036
30	0.962	1.040
31	0.958	1.044
32	0,954	1,048
33	0,951	1,052

Поскольку электрическое сопротивление проводника, такого как медный провод, зависит от столкновительных процессов внутри провода, можно было бы ожидать, что сопротивление будет увеличиваться с температурой, поскольку будет больше столкновений, и это подтверждается экспериментом. Интуитивный подход к температурной зависимости приводит к тому, что можно ожидать относительного изменения сопротивления, пропорционального изменению температуры:

Или, выраженное через сопротивление при некоторой стандартной температуре из справочной таблицы:

Расчет

Низкотемпературное сопротивление

Сверхпроводимость

Индекс

Цепи постоянного тока

Гиперфизика***** Электричество и магнетизм

R Ступица

Температурная зависимость удельного сопротивления при температурах, близких к комнатной, характеризуется линейным ростом с температурой. Микроскопическое исследование проводимости показывает, что она пропорциональна длине свободного пробега между столкновениями (d), а при температурах выше примерно 15 К d ограничивается тепловыми колебаниями атомов. Общая зависимость сводится к пропорциям:

При экстремально низких температурах длина свободного пробега определяется примесями или дефектами в материале и становится почти постоянной с температурой. При достаточной чистоте некоторые металлы обнаруживают переход в сверхпроводящее состояние.

Index

Reference
Rohlf
Ch 15

Гиперфизика***** Электричество и магнетизм

R Ступица

Сопротивление = R(начальное)[1+ альфа (T(конечное) — T(начальное)]

Введите данные, а затем нажмите на количество, которое вы хотите рассчитать в активной формуле выше.

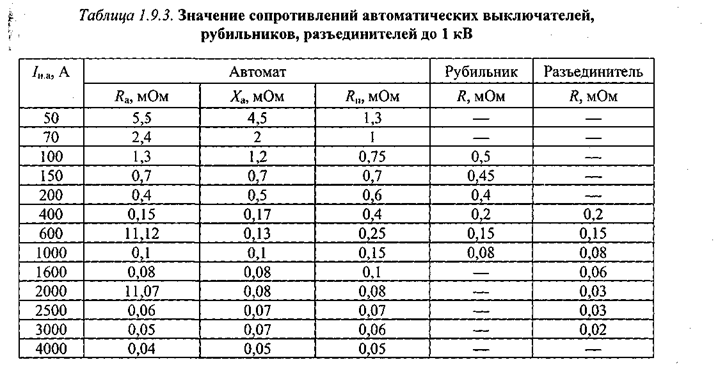

Сопротивление кабелей справочник: Справочные таблицы сопротивлений элементов сети 0,4 кВ
