Строение розетки: классификация розеток по напряжению и току, по типу монтажа

Как установить и подключить розетку: пошаговый инструктаж

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Мы расскажем, как выбрать розетку для обустройства домашней проводки или замены испорченного прибора. В представленной к рассмотрению статье подробно описано, как подключить розетку и подготовить нужные инструменты. С учетом наших рекомендаций вы без проблем справитесь с монтажом и подключением электроустановочного изделия.

Содержание статьи:

• Типичные разновидности розеток
• Конструкция и составные элементы
• Стандартные этапы монтажа
  • Подготовка перед установкой
  • Отключение электричества — залог безопасности
  • Выбор схемы подключения розеток
  • Установка монтажных коробок
  • Подключение и проверка устройства
• Выводы и полезное видео по теме

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

• встроенные;
• накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

В основном используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

• с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
• с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить .

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства , в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

В семействе изделий для устройства электроточек есть особая группа — , с особенностями устройства и установки которых рекомендуем ознакомиться.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

Шаг 1: Перед монтажом розетки необходимо отключить напряжение и разобрать электроустановочное изделие

Шаг 2: Используя отвертку, отделяем лицевую панель устройства от рабочего механизма

Этап 3: Действуя бокорезами или пассатижами, аккуратно снимаем изоляцию с крайних 1 см каждого из трех проводов

Этап 4: Подгибаем провода для удобства подключения устройства. В центре должен быть провод заземления

Этап 5: Вводим фазу (коричневый провод), ноль (голубой) и землю (желто-зеленый) в соответствующие клеммы и затягиваем соединения

Этап 6: Вращая крепежные винты согласно часовой стрелке, фиксируем механизм розетки в установочном месте. Не затягиваем пока с усилием

Этап 7: Обычным строительным уровнем или нивелиром проверяем горизонтальность и вертикальность установки механизма. Если отклонений не выявлено, затягиваем крепеж

Этап 8: К зафиксированному в гнезде механизму розетки присоединяем лицевую панель и крепим ее шурупами

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Установка и крепление лицевой панели

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества — залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно .

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия . Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в .

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму .

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

О том, как правильно выполнить подключение блока розеток, подробно описано .

Выводы и полезное видео по теме

Видео #1. Пошаговое руководство в видео формате об установке розетки:

Видео #2. Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео #3. Ролик-предостережение от опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым.

Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Хотите поделиться опытом самостоятельного электромонтажника? Есть желание сообщить полезные для домашних мастеров сведения? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, оставляйте фото по теме.

схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

• Как подключить розетку
• Видеоинструкция по монтажу
• Способы подключения розеток
• Подключение розетки к электросети
• Как подключить двойную розетку
• Подключение розеток с выключателем
• Подключение розеток с заземлением
• Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу

Способы подключения розеток

У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.

2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:

3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

• Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

• Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.

Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.

Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.

Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.

Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).

Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.

Установка, выравнивание и фиксация как в предыдущем случае.

Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).

Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

• Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

• Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.

3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.

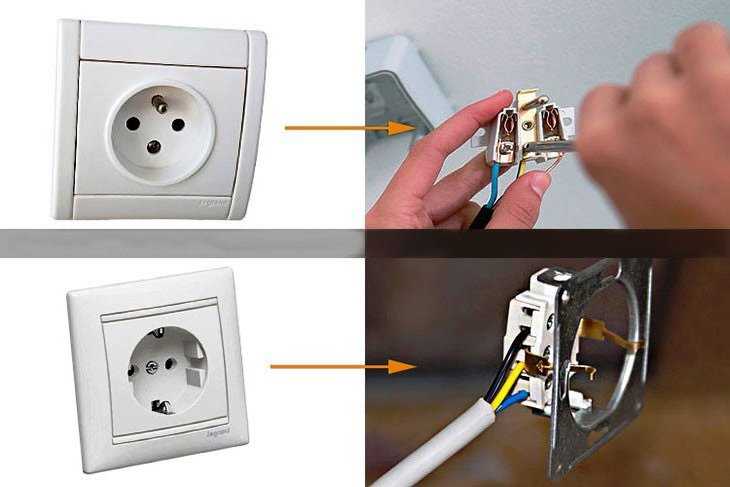

 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.

Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.

Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.

адресов сокетов

адресов сокетов

Сокеты могут быть названы с адресом, чтобы процессы могли подключаться к ним. Уровень сокетов обрабатывает адрес как непрозрачный объект. Приложения предоставляют и получают адреса в виде тегированных строк байтов переменной длины. Адреса всегда находятся в буфере памяти (mbuf) при входе на уровень сокетов. Структура данных, называемая sockaddr можно использовать в качестве шаблона для ссылки на идентификационный тег каждого адреса сокета.

Каждая реализация семейства адресов включает подпрограммы для операций, специфичных для семейства адресов. Когда необходимо манипулировать адресами (например, чтобы сравнить их на равенство), указатель на адрес (структура sockaddr ) используется для извлечения тега семейства адресов. Затем этот тег используется для идентификации подпрограммы для вызова желаемой операции.

Хранилище адреса сокета

Адреса, переданные прикладной программой, обычно находятся в mbufs только на время, достаточное для того, чтобы уровень сокетов передал их поддерживающему протоколу для передачи в адресную структуру фиксированного размера. Это происходит, например, когда протокол записывает адрес в блоке управления протоколом. Структура sockaddr является общим средством, с помощью которого уровень сокетов и средства поддержки сети обмениваются адресами. Размер универсального массива данных был выбран достаточно большим для непосредственного хранения большинства адресов. Коммуникационные домены, поддерживающие более крупные адреса, могут игнорировать размер массива.

• Коммуникационный домен UNIX хранит имена путей файловой системы в mbufs и допускает имена сокетов размером до 108 байт.
• Домен связи через Интернет использует структуру, которая объединяет адрес в Интернете и номер порта. Интернет-протоколы резервируют место для адресов в структуре данных управляющего блока Интернета и освобождают mbuf, содержащие адреса, после копирования их содержимого.

Адреса сокетов в TCP/IP

Протокол управления передачей/Интернет-протокол (TCP/IP) предоставляет набор 16-битных номеров портов на каждом хосте. Поскольку каждый хост назначает номера портов независимо, порты на разных хостах могут иметь одинаковые номера портов. TCP/IP создает сокет адрес в качестве идентификатора, который уникален во всех интернет-сетях. TCP/IP объединяет интернет-адрес локального хост-интерфейса с номером порта для разработки адреса интернет-сокета.

В TCP/IP сокеты не привязаны к адресу назначения. Приложения, отправляющие сообщения, могут указать другой адрес назначения для каждой дейтаграммы, если это необходимо, или они могут привязать сокет к определенному адресу назначения на время соединения.

Поскольку Интернет-адрес всегда уникален для конкретного хоста в сети, адрес сокета для конкретного сокета на конкретном хосте уникален. Кроме того, поскольку каждое соединение полностью определяется парой сокетов, к которым оно присоединяется, каждое соединение между узлами Интернета также однозначно идентифицируется.

Номера портов до 255 зарезервированы для официальных интернет-сервисов. Номера портов в диапазоне 256-1023 зарезервированы для других широко известных служб, которые распространены в сетях Интернета. Когда клиентскому процессу требуется одна из этих общеизвестных служб на определенном хосте, клиентский процесс отправляет запрос службы на адрес сокета для общеизвестного порта на хосте.

Если процесс на узле прослушивает общеизвестный порт, серверный процесс либо обслуживает запрос, используя общеизвестный порт, либо переводит соединение на другой порт, временно назначенный на время соединения с клиентом. Использование временно назначенных (или вторичных) портов освобождает общеизвестный порт и позволяет общеизвестному порту хоста одновременно обрабатывать дополнительные запросы.

Номера портов для общеизвестных портов перечислены в таблице ./etc/services файл. Номера портов выше 1023 обычно используются процессами, которым требуется временный порт после получения начального запроса на обслуживание. Эти номера портов генерируются случайным образом и используются в порядке очереди.

Адреса сокетов в драйвере сетевого устройства AIX (NDD)

В домене AIX NDD адреса сокетов содержат имя NDD, которое связывает сокет с локальным устройством (или адаптером). Адреса сокетов также содержат часть, зависящую от протокола.

Обычно приложения используют подпрограмму bind для привязки сокета к определенному локальному устройству и точке доступа к службе 802.2 (SAP). Информация, используемая для привязки к конкретному NDD и типу пакета, указана в адресе сокета NDD, переданном в подпрограмму bind . После того, как сокет привязан, его можно использовать для получения пакетов для связанного SAP, адресованных на адрес управления доступом к среде (MAC) локального хоста (или широковещательный адрес) для этого устройства. Необработанные пакеты могут быть переданы с использованием send , sendto и sendmsg подпрограммы сокетов.

Зависящие от протокола части структуры адреса сокета AIX NDD определены следующим образом:

Ethernet	Ethernet NDD sockaddr определен в файле sys/ndd_var. h . Имя структуры sockaddr — sockaddr_ndd_8022 . Этот sockaddr позволяет привязываться к номеру типа Ethernet или номеру SAP 802.2. После привязки к определенному типу или SAP сокет можно использовать для получения пакетов этого типа или SAP. Пакеты для передачи должны быть полными пакетами Ethernet, которые включают заголовки MAC и управления логическим каналом (LLC).
Token Ring	Token-ring NDD sockaddr определен в файле sys/ndd_var.h . Имя структуры sockaddr — sockaddr_ndd_8022 . Этот sockaddr позволяет привязываться к номеру SAP 802.2. После привязки к определенному типу или SAP сокет можно использовать для получения пакетов этого типа или SAP. Пакеты для передачи должны быть полными пакетами Token Ring, которые включают заголовки MAC и LLC.
ФДДИ	Оптоволоконный интерфейс распределенных данных (FDDI) NDD sockaddr определен в файле sys/ndd_var. h . Имя структуры sockaddr — sockaddr_ndd_8022 . Этот sockaddr позволяет привязываться к номеру SAP 802.2. После привязки к определенному типу или SAP сокет можно использовать для получения пакетов этого типа или SAP. Пакеты для передачи должны быть полными пакетами FDDI, которые включают заголовки MAC и LLC.
ФТС	FCS NDD sockaddr определен в файле sys/ndd_var.h . Имя структуры sockaddr — sockaddr_ndd_8022 . Этот sockaddr позволяет привязываться к номеру SAP 802.2. После привязки к типу или SAP сокет можно использовать для получения пакетов этого типа или SAP. Пакеты для передачи должны быть полными пакетами FCS, которые включают заголовки MAC и LLC.
Банкомат	Определяется в структуре sockaddr_ndd_atm в файле /sys/atmsock. h . Поле sndd_atm_vc_type указывает CONN_PVC или CONN_SVC для постоянного виртуального канала (PVC) в режиме асинхронной передачи (ATM) и коммутируемого виртуального канала ATM (SVC) соответственно. Для PVC ATM первые четыре октета поля sndd_atm_addr содержат идентификатор виртуального пути: идентификатор виртуального канала (VPI:VCI) для виртуального канала. Для ATM SVC поле sndd_atm_addr содержит 20-октетный адрес ATM, а поле sndd_atm_subaddr содержит 20-октетный подадрес ATM, если применимо.

Протоколы AIX NDD, поддерживающие инкапсуляцию 802.2 LLC, используют структуру sockaddr_ndd_8022 для определения NDD и 802.2 SAP, которые будут использоваться для фильтрации входных данных. В настоящее время единственным протоколом NDD, который не использует эту структуру, является ATM. Структура sockaddr_ndd_8022 содержит следующие поля:

sndd_8022_len	Содержит длину адреса сокета.
sndd_8022_family	Содержит семейство адресов сокетов (например, AF_NDD ).
sndd_8022_nddname[NDD_MAXNAMELEN]	Содержит имя устройства NDD для устройства Ethernet (например, ent0).
sndd_8022_filterlen	Содержит размер остальных полей, определяющих входной фильтр. Для инкапсулированных протоколов 802.2 это размер struct ns_8022 .
sndd_8022_ns	Содержит структуру фильтра и позволяет приложению указывать типы пакетов, которые должны приниматься этим сокетом. Эта структура содержит следующие поля: Тип фильтра Содержит тип фильтра. Сюда входят 802.2 LCC, 802.2 Logical Link Control/Sub-Network Access Protocol (LLC/SNAP), а также стандартный Ethernet. Поддерживается специальный фильтр типа «шаблон», позволяющий принимать ВСЕ пакеты. Этот тип, NS_TAP , а все стандартные типы фильтров определены в файле sys/ndd_var.h . дсап Для фильтров LLC 802.2 указывает SAP, используемый для фильтрации входящих пакетов. Приложение «привязывается» к этому SAP и затем получает пакеты, адресованные этому SAP, например, 0xaa для инкапсуляций 802.2 LLC/SNAP. оргкод[3] Для фильтров 802.2 LLC указывает код организации. эфирный Для 802.2 LLC SNAP и стандартных типов фильтров Ethernet в этом поле указывается тип ethertype . Пример: 0x800 для инкапсуляций IP over Ethernet и IP over 802.2 LLC/SNAP.

LINGER (winsock.h) — приложения Win32

Обратная связь

Редактировать

Твиттер

LinkedIn

Фейсбук

Эл. адрес

• Статья
• 19.08.2022
• 3 минуты на чтение

задерживается Структура содержит информацию о конкретном сокете, которая указывает, как должен вести себя этот сокет, когда данные помещаются в очередь для отправки, и
Функция closesocket вызывается для сокета.

Синтаксис

 typedef struct задерживается {
  u_short l_onoff;
  u_short l_linger;
} LINGER, *PLINGER, *LPLINGER;


Members

l_onoff

Тип: u_short

Указывает, должен ли сокет оставаться открытым в течение заданного периода времени после
Вызов функции closesocket, чтобы разрешить отправку данных из очереди. Этот член может иметь одно из следующих значений.

Значение	Значение
0	Розетка не останется открытой. Это значение устанавливается, если функция setsockopt вызывается с параметром 9.0004 параметр optname установлен на SO_DONTLINGER , а параметр optval равен нулю. Это значение также устанавливается, если функция setsockopt вызывается с параметром optname , для которого установлено значение SO_LINGER , а структура linger , переданная в параметре optval , имеет элемент l_onoff , для которого установлено значение 0.
ненулевой	Сокет будет оставаться открытым в течение определенного периода времени. Это значение устанавливается, если функция setsockopt вызывается с параметром 9.0004 параметр optname установлен на SO_DONTLINGER , а параметр optval не равен нулю. Это значение также устанавливается, если функция setsockopt вызывается с параметром optname , для которого задано значение SO_LINGER , а структура linger , переданная в параметре optval , имеет элемент l_onoff , для которого задано ненулевое значение.

l_linger

Тип: u_short

Время задержки в секундах. Этот элемент указывает, как долго оставаться открытым после
Вызов функции closesocket, чтобы разрешить отправку данных из очереди. Этот элемент применим только в том случае, если члену l_onoff структуры linger присвоено ненулевое значение.

Это значение устанавливается, если функция setsockopt вызывается с параметром optname , установленным на SO_LINGER . Параметр optval , передаваемый функции setsockopt , должен содержать значение 9.Структура 0009 linger , которая копируется во внутреннюю структуру linger , поддерживаемую для сокета.

Член l_onoff структуры linger определяет, должен ли сокет оставаться открытым в течение заданного периода времени после
Вызов функции closesocket, чтобы разрешить отправку данных из очереди. Несколько сбивает с толку тот факт, что этот элемент можно изменить двумя способами:

• Вызов функции setsockopt с параметром optname , установленным на SO_DONTLINGER . Параметр optval определяет способ изменения члена l_onoff .
• Вызов функции setsockopt с параметром optname , установленным на SO_LINGER . Параметр optval указывает, как изменяются элементы l_onoff и l_linger .

Элемент l_linger структуры linger определяет количество времени в секундах, в течение которого сокет должен оставаться открытым. Этот элемент применим только в том случае, если l_onoff Элемент структуры linger отличен от нуля.

Чтобы сокет оставался открытым, приложение должно установить элемент l_onoff в ненулевое значение и установить элемент l_linger в желаемое время ожидания в секундах.
