Как подключить светодиодную ленту к 220в своими руками: через выключатель
Светодиодная лента 220В представляет собой плату на основе гибкого изоляционного материала. По всей ее длине нанесены токопроводящие полосы, между которыми расположены группы светодиодов и ограничивающее ток сопротивление. Все элементы ленты последовательно соединены и помещены в прозрачный пластиковый корпус. Многообразие вариантов исполнения светодиодных лент обусловлено размером и количеством светодиодов в группе и на отрезке длиной 1 метр. Все перечисленные особенности влияют на мощность и яркость излучаемого света.
Содержание
- Разновидности моделей светодиодных лент на 220 В
- Преимущества и недостатки
- Монтаж светодиодной ленты
- Устройства для подключения LED-ленты к 220 В
- Импульсные блоки питания
- Трансформатор 220/12
- Токоограничивающий конденсатор
- Последовательное подключение
- Схемы подключения светодиодных лент к сети 220 В
- Длина ленты больше 5 м
- В сеть необходимо подключить диммер
Разновидности моделей светодиодных лент на 220 В
Светодиодная лента 3528
В зависимости от назначения и особенностей светодиодной ленты в ней могут быть использованы светодиоды 3528, 5050, 2835, 3014 и 5630.
Наибольшее распространение получили модификации 5050 и 3528, остальные встречаются реже и обычно заказываются у азиатских поставщиков.
В числе основных параметров светодиодов 220 В стоит отметить:
- Возможность кратной нарезки с шагом 50 см – 50, 100, 150, 200 см и т.д. Попытка отрезать меньшее количество испортит устройство.
- Мощность на метр длины.
- Степень защиты от повышенной влажности окружающей среды.
- Цветовая температура испускаемых лучей.
Помимо стандартных лент с белым свечением, выпускают модели RGB с красными, зелеными, синими и желтыми лампами. В общем виде они представляют собой три одноцветных светодиода с разными оттенками, которые имеют общий контакт для питания и различные контакты для регулирования яркости освещения. Для подключения такого осветительного устройства требуется контроллер RGB на 220 В.
Степень защиты светодиодного освещения может соответствовать стандартам IP67 или IP68. Благодаря корпусу из плотной силиконовой трубки осветительное устройство можно эксплуатировать в условиях экстремальной влажности при любой температуре окружающего воздуха.
В зависимости от степени жесткости основания ленту можно использовать в качестве самостоятельной единицы освещения или отдельных модулей, из которых создают уникальные образцы светильников.
Некоторые модели светодиодов выпускают с клеевой полосой на основе акрилового скотча, что в разы ускоряет укладку и фиксацию отрезка.
Из-за герметичной оболочки возникают сложности с ремонтом ленты
В числе достоинств стоит отметить:
- Возможность подключения без блока питания.
- Неплохую мощность — фрагмент 10 м дает освещение 70 Вт при минимальном энергопотреблении.
- Низкую стоимость монтажа благодаря применению тонких проводов для низкой силы тока.
Ограничения по использованию светодиодной ленты могут быть вызваны следующими факторами:
- сложность ремонта из-за герметичной оболочки;
- нарезка только на кратную длину, которая может быть лишней или недостаточной для конкретного объекта;
- частота мерцания 100 Гц, что при длительном воздействии освещения может вызвать ухудшение самочувствия;
- напряжение 220 В, требующее особого внимания при монтажных работах и эксплуатации ленты.
Рекомендованная область применения светодиодов – вспомогательная или резервная подсветка помещений домов и квартир: кухни, ванной или сауны, коридора или гаража. Возможно также использование в качестве декоративного элемента – для подсветки зданий, рекламных вывесок, элементов декоративных конструкций и скульптур, оформления сцен и т.д.
Монтаж светодиодной ленты
При соединении светодиодной ленты необходимо соблюдать полярность
В процессе подключения ленты следует учитывать ряд требований:
- соединение фрагментов должно осуществляться с учетом полярности;
- допускается соединение участков с помощью коннекторов или методом пайки при воздействии на ленту не более 10 секунд при температуре не выше 260 градусов;
- лента для внешнего монтажа должна иметь качественную влагозащиту;
- поверхность для укладки и приклеивания ленты должна быть сухой, обезжиренной и чистой;
- минимальный радиус изгиба составляет 2 см, исключение – однократный изгиб на участке, где нет электронных компонентов;
- последовательное соединение возможно только для отрезков длиной до 5м, для фрагментов большей длины применяют параллельную схему подключения.
Диапазон рабочих температур для светодиодов составляет от -40 до +50º С. Продолжительность службы ленты – 50 000 часов без уменьшения яркости свечения.
Устройства для подключения LED-ленты к 220 В
Импульсный блок питания
Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:
Импульсные блоки питания
Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.
Трансформатор 220/12
Трансформатор для лед-ленты
Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста.
В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.
Токоограничивающий конденсатор
Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.
Последовательное подключение
Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей.
Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.
Последовательное подключение конструкции осуществляется через диодный мост и конденсатор.
Схемы подключения светодиодных лент к сети 220 В
Схема включения в 220 В
Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.
Последовательное соединение RGB между собой до 5м
Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания.
Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.
Использование RGB усилителя для очень длинных светодиодных лент
Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.
Общая схема подключения выглядит следующим образом:
- От ленты отрезаются фрагменты, кратные 50 или 100 см.
- На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
- Подключается провод от выпрямителя.
- Освещение проверяется на предмет работоспособности и герметичности защитного слоя.
Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:
Длина ленты больше 5 м
Последовательное соединение и удлинение
Последовательное подключение отрезков в данной ситуации исключено.
По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.
Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.
В сеть необходимо подключить диммер
Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.
При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.
Как подключить светодиодную ленту к выключателю
Кажущееся, на 1-ый взор, обычным подключение светодиодной ленты на 12 вольт к блоку питания (БП), по сути таким не является. Дабы собранная осветительная система была надёжной и долговременной, нужно заблаговременно учитывать все аспекты, найти подходящий себе метод монтажа и подключения и только после чего приступать к выполнению работ.
Подключение светодиодной ленты впрямую к сети 220 В без блока питания
Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания неизменного тока напряжением 12 В. Пореже встречаются светодиодные ленты с питанием 5 вольт или 24 вольт и выше. Включать такие осветительные приборы впрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы просто перегорят.
Все же существует один рабочий метод, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Потом их нужно соединить между собой последовательно. Для этого при помощи недлинного провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Дальше припаивают провод к минусу второго и плюсу третьего отрезка и т.д.. В итоге, заместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся распрямить и сгладить напряжение при помощи диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится приблизительно 280 В.
Невзирая на то что данная схема полностью работоспособна, у неё есть ряд недочетов:
- на каждом из отрезков в местах пайки находится опасное для жизни высочайшее напряжение;
- конструкция имеет низкую надёжность из-за множества соединений;
- низкая эргономичность готового изделия.
Дабы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно приобрести готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазовой бытовой сети переменного тока. Её конструктивное отличие заключается в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост заходит в набор поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно отыскать в отдельной статье о светодиодных лентах на 220 вольт.
Внедрение бестрансформаторной схемы
Желание сберечь на покупке высококачественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Обычная схемотехника, дешевые составляющие и возможность резвого производства своими руками – вот главные достоинства БТБП. Вправду их можно повстречать практически во всей электронной китайской продукции, работающей от сети 220 В (стенные часы, люстры с ПДУ, реле напряжения и т.
д.) Но по сути схемы питания, в каких нет трансформатора, имеют два существенных недочета:
- Отсутствие гальванической развязки, в итоге чего потенциал высокого напряжения находится на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам небезопасно для жизни и может вызвать сильный удар током.
- Низкая надёжность. С течением времени конденсатор теряет ёмкость, напряжение на выходе понижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то присоединенная светодиодная лента вполне перегорит.
Простой традиционный вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который понижает сетевое напряжение до подходящего значения. Потом оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора создают, исходя из данного напряжения и тока в нагрузке. Ввиду вышеперечисленных недочетов подключать светодиодную ленту через таковой блок питания не рекомендуется.
Активное использование БТБП в китайской электронике обосновано только экономией средств.
Схема подключения светодиодной ленты через блок питания
Дабы 12 вольтовая светодиодная лента размеренно работала в протяжении длительных лет, её нужно подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый верный вариант – импульсные источник питания имеют малый вес и малогабаритные размеры, высочайший КПД и коэффициент стабилизации, также неопасны в эксплуатации. К недочетам можно причислить генерацию импульсных помех, отдаваемых назад в сеть и сложность схемы, для ремонта которой необходимы особые способности.
Принять правильное решение в пользу того либо другого источника питания поможет статья о выборе блока питания для светодиодной ленты.

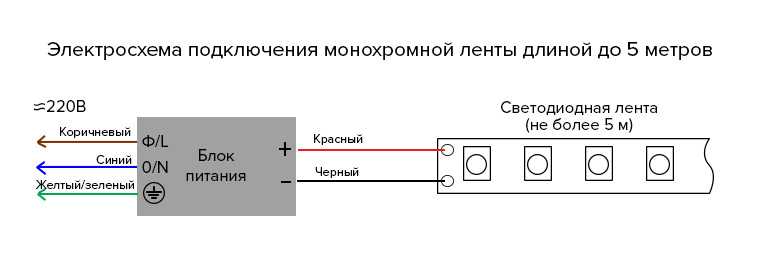

До 5 метров
Очень нередко рядовых юзеров интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Здесь все просто. Довольно пользоваться приведенной ниже схемой.
Функцию подключения делают в следующей последовательности:
- при помощи коннектора либо путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм 2 ;
- свободные концы этих проводов зажимают в соответственных клеммах блока питания (+V, -V), соблюдая полярность;
- к клеммам L и N (220V AC) подключают сетевой провод.

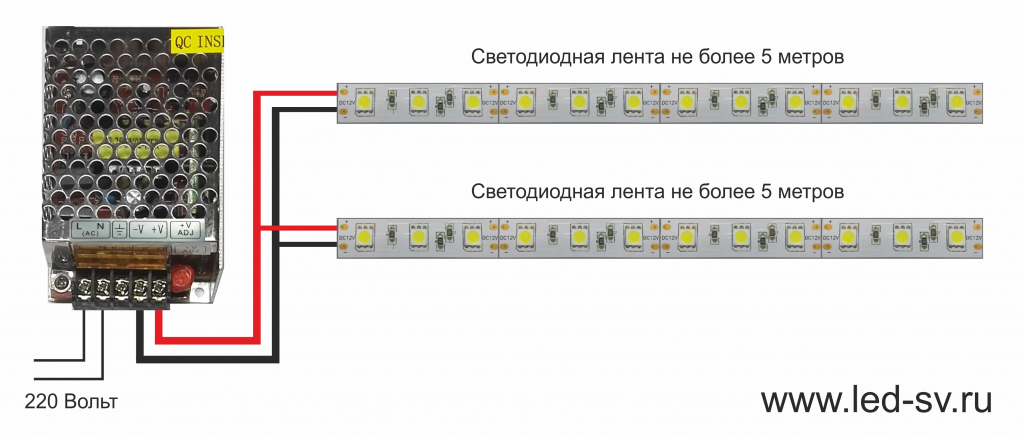

Аналогичным образом делают параллельное подключение нескольких отрезков к одному блоку питания. Главное, дабы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.
Дабы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в итоге чего к самым далеким светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого метода – равномерное свечение, а минус – издержки на дополнительные провода.
Выше 5 метров
То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а принужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узенькие, и рассчитаны на подключение определённого количества светодиодов. Конкретно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров. Дабы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует делать по одной из приведенных схем ниже. 1-ый вариант подразумевает внедрение 1-го блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на любой из 5 метровых отрезков подаётся с обеих сторон. Во 2-м варианте каждый отрезок запитан от отдельного источника 12В. Воплотить данную схему мало труднее, так как будет нужно очередной блок питания и больше соединительных проводов. На третьей схеме не считая 2-ух источников неизменного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала.
Диммер служит для регулировки яркости светового потока. Задачка усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.
Рассмотренные методы включений LED-лент являются типовыми, но их варианты могут употребляться для разработки более сложных схем с целью реализации определенных задач либо ублажения требований заказчика.
Подключение RGB либо RGBW LED-лент
Правила и особенности подключения, о которых было сказано выше, нужно соблюдать и при монтаже мультицветных аналогов. Но многофункциональные схемы с RGB и RGBW лентами будут смотреться мало труднее из-за возникновения контроллера и дополнительных проводов. RGB/RGBW контроллер существенно расширяет способности осветительной системы за счёт диммирования отдельных цветов, сотворения световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с раздельно расположенными белоснежными светодиодами, что позволяет применять такую систему не только лишь, как дополнительный, но и как основной источник света в помещении.
Для удобства читателей все главные схемы, правила монтажа, примеры и аспекты включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

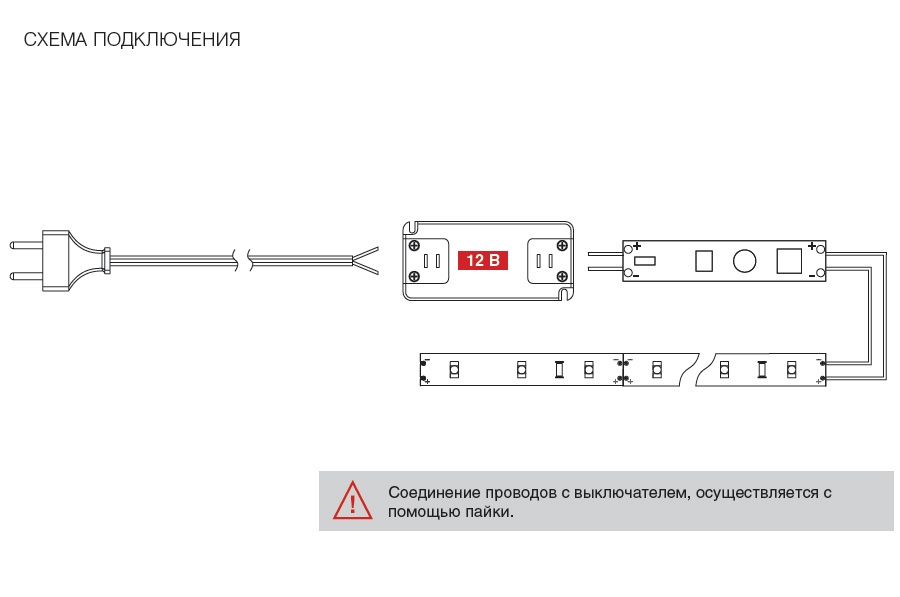

Подключение через выключатель
Очевидно, хоть какой осветительный устройство должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, дабы эксплуатация всей осветительной системы была неопасной? В этом вопросе только один верный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока. Если выключатель установить в цепи неизменного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-1-х, радиодетали имеют рабочий ресурс, который будет исчерпан существенно ранее. Во-2-х, блоку питания придётся круглые сутки противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.
Несколько принципиальных моментов
Руководствуясь описанными советами, нетрудно будет создать схему для реализации подсветки либо настоящего освещения, высчитать длину проводов и найти среднее место размещения каждого многофункционального блока. Но до того как приступить к выполнению работ следует держать в голове о правилах техники безопасности:
- работы по подключению и монтажу делать лишь на отключенном оборудовании;
- перед первым включением дополнительно проверить надёжность всех контактов и корректность собранной схемы.
Также рекомендуется заблаговременно приобрести некоторые расходные материалы:
- термоусадочную трубку для изоляции спаянных участков проводов;
- наконечники для проводов;
- коннекторы для последовательного соединения 2-ух участков лент;
- дюралевый профиль, дабы не допустить перегрев светоизлучающих диодов.
В статье были определены все главные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания.
К огорчению, разглядеть все схемы нереально, ввиду обилия их вариантов. К тому же неизменное улучшение светодиодной продукции содействует возникновению новых схемных решений, которые могут вызывать у рядовых юзеров вопросы с подключением и проведением расчётов.
Если у Вас появились трудности с подключением – задайте вопрос в комментах ниже, наши технические спецы непременно посодействуют.
Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно впрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку либо через выключатель, или фотореле.
Правда для этого для вас пригодится особый провод. Этот провод имеет в собственной конструкции диодный мост — выпрямитель.
Цена такового шнура 2-3 бакса. Сравните это с ценами на блоки питания!
Также для подключения для вас пригодится:
Какие же достоинства имеет светодиодная лента 220В?
1 Как уже было сказано выше, она не просит блока питания.
Отсюда выходит значимая экономия общих издержек.
2 Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.
Для вас уже не придется паять параллельные куски, соединяя их по несколько метров.
Она сходу может идти в катушках протяженностью по 50-100 метров.
Другими словами, если для вас нужно проложить подсветку на большенном протяженном участке, просто разматываете ее с бобины. С 1-го конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.
Если необходимо осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента таковой длины должна быть маломощной — до 10 Вт.
Еще имейте в виду, что в местах соединения отдельных кусков, будут маленькие «провалы» освещения из-за вставок и огромного расстояния между светодиодами.
3 Светодиодная лента сходу идет в силиконе со степенью защиты IP65 — IP68.
Ее можно протирать увлажненной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождика, снега и т.п.
4 У лент 220В отсутствуют строгие требования по наименьшему сечению проводов питания.
Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,
то для 220В можно выбирать и наименьшие сечения.
Правда тут уже будет играть огромную роль механическая крепкость жил, а не их электрическое сопротивление и токопроводимость.
Казалось бы, достоинства таковой ленты неопровержимы. Почему же многие все-же отрешаются от нее в пользу других вариантов, подключаемых через блоки питания?
Так как, не считая перечисленных преимуществ она имеет ряд существенных недочетов, из-за которых люди отрешаются с ней работать наотрез.
1 1-ый недочет, как это не удивительно, проистекает из ее первого же достоинства. Это отсутствие блока питания.
Если его нет, означает и отсутствует фильтрующий и стабилизирующий элемент в цепи.
Другими словами, все перепады и скачки напряжения, которые происходят в сети, будут впрямую сказываться на светодиодной ленте.
Свалилось напряжение в розетке — свалится напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высочайшей возможность могут перегореть.
2 Эту ленту нельзя порезать такими малеханькими отрезками как ленты 12 и 24В.
Зависимо от типа светодиода ее можно отрезать:
- по 1 метру
- по 2 метра
Другими словами, меньше чем по полуметра, светодиодную ленту 220 Вольт вы порезать не можете.
Это все впрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В конечном итоге выходит приблизительно отрезок с наименьшим количеством светодиодов 60 штук. Это как раз таки и есть полуметра.
Таким макаром, если для вас нужна подсветка недлинного участка в 30 либо 80 см, то выполнить у вас этого не получится.
Этот недочет снова же проистекает из-за отсутствия в схеме устройства стабилизации и фильтрации — блока питания.
Благодаря диодному мосту в коробке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не довольно.
Вашим очам зрительно этого может быть не видно, но по всем нормам, такая частота пульсации не допустима в жилых помещениях.
На камеру в этом видеоклипе очень отлично видна интенсивность пульсации:
Таким макаром, светодиодная лента установленная в доме либо квартире будет повсевременно мелькать и оказывать влияние на ваше здоровье, ваши глаза и самочувствие.
Полностью вероятны неизменные мигрени. А вы и догадываться не будете из-за чего они.
4 Очередной недочет, снова же проистекающий из плюсы — покрытие из силикона.
Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно нагреваться. Соответственно от нее нужно отводить тепло и наклеивать на дюралевый профиль.
Но из-за того, что она со всех боков в силиконе, настоящего контакта с дюралевой подложкой не будет. Практически, настоящего остывания таким методом не достигнуть.
В особенности в летний период времени она будет повсевременно перенагреваться. А это в свою очередь, впрямую сказывается на сроке службы изделия в целом.
Не считая того, силикон в дешевых лентах, обычно, зловонный. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень долгий промежуток времени эксплуатации, дабы этот запах отчасти либо стопроцентно выветрился.
5 Светодиодная лента 220В не неопасна.
Одно дело монтировать и обслуживать изделия напряжением 12В, и совершенно другое иметь дело с 220V. Работать тут необходимо с соблюдением правил техники безопасности.
Неприемлимо, дабы кое-где оказался не герметичный отрезок либо торчащие кусочки проводов. Помните, что силиконовая оболочка тут играет прежде всего роль вашей защиты от высокого напряжения, а уже позже защищает ленту от воды.
6 Малый срок службы и малая яркость.
Большая часть лент 220V встречающиеся в магазинах идет не высококачественного выполнения. В них применяются не надежные светодиоды. Тем самым они выходят из строя еще резвее.
Средний срок службы таких изделий — 1 год.
После этого, придется снова идти в магазин и брать новейшую. И это не считая трудозатрат на повторный установка.
Кроме этого, учитывайте таковой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.
7 Отсутствие самоклеющейся подложки.
Вы не можете без дополнительных аксессуаров приклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, или применять простые кабельные стяжки.
Можно приспособить для этого дела крепеж под домашнюю проводку:
Если не желаете, дабы излишние элементы крепежа портили подсветку, используйте авто обоесторонний скотч. Но снова же от температуры нагрева он может просто отклеиться.
Установка и подключение
Для того, дабы подключить светодиодную ленту на 220 Вольт для вас пригодится:
У нее сначала должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.
Она нужна в целях безопасности. И одевается в самом конце отрезка.
Сперва вставляете вилку-коннектор в отверстия находящиеся по бокам силикона. Тем, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.
Практически, в самой ленте, таким макаром реализовано параллельное подключение. И выходит, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.
Дальше подключаете питающий шнур. Тут необходимо будет соблюсти полярность.
По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это необходимо выяснять экспериментальным методом, к примеру с помощью мультиметра.
После чего отыскиваете плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура.
С оборотной стороны сходу одеваете заглушку.
Для полной герметизации нужно будет промазать термоклеем все соединения и щели, в местах подключения коннектора и заглушки.
Осталось все это дело включить в розетку и услаждаться освещением.
Бывает такое, что полярность все-же перепутывается. Не переживайте, ничего при всем этом не замкнет и не взорвется. Лента всего только не будет светиться.
Для исправления трудности, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.
Исходя из всего вышеизложенного, использовать светодиодную ленту 220В в помещениях не рекомендуется. И уж тем паче не неопасно ее вешать в ванных комнатах, банях, около умывальника и т.д.
Она прежде всего совершенно подходит для уличного монтажа — подсветки фасадов, заборов, частей архитектуры.
Очень нередко ее используют на маркетинговых щитах, вывесках, в качестве вербования внимания. Можно также применять зимой, под Новый Год, для декорации деревьев во дворе дома.
Видео: Правильный выключатель для светодиодной ленты
Как подключить светодиодные фонари к выключателю
Если вам интересно, как подключить светодиодные фонари к выключателю. Эта статья поможет вам шаг за шагом с картинками и схемами различных методов подключения.
Как подключить светодиодные фонари к выключателю относительно просто. Соблюдайте местные электротехнические правила и проконсультируйтесь с местным электриком перед подключением. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими нормами 2018 года.
Как подключить светодиодные фонари к выключателю
Подключить светодиодные светильники к выключателю очень просто. Вам понадобится кусок проволоки nmd 90 lumex. Провод будет заканчиваться от вашей панели питания.
Затем он попадет в вашу настенную электрическую коробку.
В этом поле находится переключатель. Коробка должна быть надежно закреплена в стене. Вы просто принесете свой кусок люмексной проволоки 14/2 в коробку. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодному фонарю.
Внутри распределительной коробки оголенные провода будут проходить под клеммами на задней части коробки. Это называется вашим заземляющим проводом. Белый провод тогда попадет напрямую, почему насквозь просверлен. Черные провода просто подключаются к клеммам на переключателе.
Это прервет подачу питания к фонарю, и он выключится и снова включится. При подсоединении провода к распределительной коробке фонаря убедитесь, что вы используете правильный разъем.
Внутри распределительной коробки лампочки вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет к цвету. На схеме выше показано, как делать проводку.
Можете ли вы подключить светодиодные ленты к выключателю?
Большинство светодиодных лент имеют сетевой трансформатор с вилкой. В сочетании с блоком управления это упрощает монтаж светодиодных лент. Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.
Блок управления является фактическим приемником для пульта дистанционного управления, который поставляется в комплекте со светодиодной подсветкой. Настенный пульт, с помощью которого можно включать и выключать свет. Это облегчает установку.
Сама светодиодная лента обычно имеет двухсторонний скотч для удобства монтажа. Это позволяет устанавливать их на любую сухую чистую поверхность. Общие области применения светодиодных лент находятся под барными светильниками. Их также можно использовать для подсветки прилавков.
Если вы хотите управлять светодиодной лентой с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы жестко подключать свет, вы жестко подключаете вилку.
Убедитесь, что вы предварительно задали желаемые настройки освещения медового светодиода. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.
Нужен ли мне специальный переключатель для светодиодных ламп?
Как правило, для установки светодиодного освещения не требуется специальный выключатель. Обычный однополюсный или трехпозиционный переключатель на 15 ампер подойдет. Сказав это, будьте очень осторожны, если вы постоянно устанавливаете светодиодную лампу и планируете использовать диммер.
Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что сегодня продается на рынке, рассчитано на обычные светильники, а также на светодиодные светильники.
Если вы установите диммер, не предназначенный для светодиодного освещения, это приведет к мерцанию ваших светодиодных ламп.
Как подключить несколько светодиодных светильников к выключателю
Подключение нескольких светодиодных светильников к одному выключателю — это точно такой же метод, как подключение одного светильника к выключателю.
Вы можете подключить к цепи ряд светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много светильников.
Мы подключаем светильники так называемым параллельным методом. Некоторые люди также называют этот метод последовательной цепочкой. Вы будете бегать от одного светильника к другому, соединяя все белые и все черные.
Отличаются ли провода для подсветки прилавка?
Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или lumex, рассчитанный на 90 градусов. Этот тип провода используется в стандартных домашних электропроводках. Он используется во многих отраслях промышленности в течение многих лет.
Если вы используете светильник со светодиодной лентой низкого напряжения, то, скорее всего, светильники будут поставляться с собственной проводкой. Этот тип проводки на 5 вольт или меньше представляет очень небольшую опасность поражения электрическим током.
Должны ли светодиодные фонари заканчиваться в коробке?
Всегда старайтесь использовать коробку при подключении проводов. На самом деле обязательно, чтобы все линейное напряжение или освещение на 120 В имели какую-либо распределительную коробку.
Сказав, что низковольтный тип под встречным освещением, который содержит только 5 Вольт, может быть просто причиной соединения проводов. Трансформатор, поставляемый в комплекте, будет иметь встроенный предохранитель.
Сколько светодиодов можно подключить к одному выключателю?
К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и суммируйте их, пока не получите 1500 Вт мощности.
Некоторые модели светодиодных диммеров ранее рассчитаны на мощность светодиодов от 600 до 800 Вт. Имейте это в виду, когда будете добавлять светильники.
Как подключить 3 провода к светодиодным фонарям?
Для подключения I комплекта светодиодных светильников Для комплекта из 3-х или иногда называемых 2-мя путями сначала необходимо подать питание на выключатель.
Для этого потребуется кусок провода 14/2 нмд 90 от коробки панели до первого выключателя.
Между двумя выключателями проложите кусок провода 14/3 нмд 90. От последней распределительной коробки вам нужно будет провести еще один кусок провода 14/2 нмд к коробке светодиодных светильников.
После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы проложите белый провод прямо через обе распределительные коробки и, кто может, к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение со светильником. Это также оставляет нейтральное соединение в каждой коробке на случай, если вы хотите установить интеллектуальный переключатель.
Хорошо, слушайте, это важная часть. Черный провод на отрезке 14/2 от панели к первому распределительному щитку подключается к черному общему винту первого трехпозиционного переключателя, как показано на схеме.
Перейдя ко второму распределительному щитку, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодному светильнику.
Между двумя переключателями останется 2 провода. Таких называют путешественниками. Они будут заканчиваться на каждом из медных винтов на каждом наборе из 3-х путей. См. схему, как показано.
Нужен ли для светодиодных фонарей предохранитель меньшего размера?
Главная цепь светодиодных светильников защищена предохранителем на 15 А или автоматическим выключателем на 15 А. Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.
Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, при встречном освещении.
КУПИТЬ ЗДЕСЬ
Как приглушить свет светодиодов?
Некоторые комплекты светодиодных светильников имеют функцию диммера прямо на пульте дистанционного управления, входящем в комплект. Другой светодиодный свет должен быть затемнен с помощью настенного выключателя.
Сегодня на рынке представлено множество светодиодных диммеров. Мы всегда рекомендуем покупать стиль освещения, в котором вы хотите установить, прежде чем покупать диммер. Проверьте мощность светильников, которые вы планируете установить. Затем убедитесь, что диммер подходит.
Где я могу купить светодиодные фонари?
Вы можете приобрести диммер для светодиодов в любом местном крупном магазине. Они очень распространены в наши дни. Если вы хотите увидеть больше выбора из того, что доступно 4 светодиодных продукта. Кликните сюда.
Нагреваются ли светодиодные фонари?
Хотите верьте, хотите нет, но светодиодные светильники могут сильно нагреваться. Особенно в замкнутом пространстве. Всегда рекомендуется убедиться, что осветительная арматура рассчитана на область применения, в которой вы пытаетесь ее установить. тень. Это характерно для закругленного стиля, закрытого светильником, который вы видите в местном хозяйственном магазине.
Как долго служат светодиодные фонари?
Светодиодные светильники и светодиодные лампочки должны служить до 25 лет.
Сказав, что многие светильники со встроенными светодиодными лампочками не служат так долго.
Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Взяв немного больше денег за светодиодную лампу, вы продлите срок службы и сэкономите на обслуживании.
Соединения с панелью электрических выключателей
При подключении цепи освещения к электрическому щиту вам необходимо отключить питание, чтобы не поразить вас электрическим током. Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью соответствующего разъема.
Внутри электрощита вам нужно будет соединить провода в соответствии с цветами. Неизолированный медный провод заземления будет проходить под клеммой вместе со всеми остальными заземлениями.
Белый провод подключается под нулевой шиной вместе со всеми остальными белыми проводами. У вас должен остаться черный провод, который является горячим проводом.
Этот провод подключается под выключателем.
Выключатель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях. Это все, что необходимо сделать, когда вы планируете подключить светодиодные фонари к выключателю.
Подробнее о переключателях, которые мы рекомендуем………..
Узнать больше
Как подключить светодиодные ленты
Опубликовано Birddog Lighting 3 августа 2020 г.
Если вы когда-нибудь заходили в темный кинотеатр посреди фильма, вы знаете силу светодиодных лент. По данным Forbes, использование светодиодного освещения в вашем доме может сэкономить деньги по сравнению с лампами накаливания более десяти лет.
Светодиодные ленты — отличный источник света для темных помещений. Они очень удобны для детских комнат, потому что не обжигают и могут излучать консистенцию ночного света, помогая детям спать. Они даже могут менять цвета, что очень понравится детям! Светодиодные ленты
— идеальный источник мягкого света для дома, офиса или улицы. Они не требуют много технических ноу-хау для установки и выглядят великолепно. Мы покажем вам, как подключить светодиодные ленты к источнику питания.
Перед установкой светодиодных лент
Перед установкой светодиодной ленты измерьте пространство, в котором вы будете использовать светодиодные ленты. Вы захотите получить приблизительную оценку длины светодиодных лент, которые вам понадобятся для проекта. Вы можете купить светодиодные ленты онлайн.
Если вы размещаете светодиодные ленты в разных частях дома, обязательно измерьте каждую область, чтобы вы могли подсчитать, сколько вам понадобится для всего проекта, а затем вы можете отрезать длину, необходимую для каждого места.
Как только вы это сделаете, вам нужно проверить область на наличие источников питания. Причина этого в том, что одним из вариантов светодиодных фонарей является использование простой вилки с диммером, переключателем или даже устройством Bluetooth для управления освещением.
Это также самый простой вариант установки светодиодных лент.
Поиск подходящего источника питания
Самый простой способ установить ленточные светильники — это использовать источник питания, например розетку с выключателем. Другой вариант — подключить его к панели в вашем доме. Ни то, ни другое не лучше, просто личное предпочтение.
ШАГ 1. Проверьте свою светодиодную ленту, чтобы узнать, какое напряжение для нее требуется
Как правило, светодиодные ленты выпускаются с двумя вариантами напряжения: 12 В и 24 В. У вас должен быть источник питания, соответствующий напряжению, необходимому для освещения. Наличие величины, отличной от напряжения вашей светодиодной ленты, может повредить свет или быть небезопасным.
Ленты на 12 В отлично подходят для большинства мест и потребляют меньше энергии. Ленты на 24 В имеют вдвое большую длину, чем ленты на 12 В, поэтому они подходят для проектов, требующих большей длины, например для наружного освещения. Яркость света не зависит от напряжения, а зависит от качества диода.
ШАГ 2: Определите максимальную мощность вашей светодиодной ленты
Каждая светодиодная лента потребляет определенную мощность на ленте. Проверьте свой пакет, чтобы узнать, сколько ватт используется на фут. Затем умножьте мощность на длину полосы, которую вы будете использовать.
Например, если у меня есть светодиодная лента длиной 25 футов и требует 5 Вт на фут, вы можете найти общую мощность, умножив 25 x 5 = 125 Вт.
ШАГ 3. Расчет минимальной номинальной мощности
После того, как вы узнали общую мощность вашей светодиодной ленты, вам нужно найти минимальную номинальную мощность. Это даст нам наименьшую мощность, необходимую источнику питания для освещения нашей светодиодной ленты.
Для этого мы умножаем наши общие ватты (125 ватт) на число 1,2.
125 х 1,2 = 150 Вт.
Блок питания должен иметь мощность не менее 150 Вт, чтобы светодиодная лента работала. Иногда вашему светодиодному светильнику может потребоваться больше энергии, поэтому, чтобы убедиться, что у нас достаточно мощности в этом случае, мы добавляем 20%.
150 ватт x 20% = 180 ватт
ШАГ 4. Разделите потребляемую мощность на напряжение, чтобы найти минимальный требуемый ток. Если силы тока недостаточно для длинной полосы светодиодных ламп, они могут тускнеть или выключаться, что является важной частью процесса. К счастью, это легко.
Вернемся. Вы помните, у нас было 125 ватт мощности. Чтобы найти минимальный требуемый ток, мы просто разделим напряжение наших полос (12 или 24) на мощность 125. Допустим, мы используем 12-вольтовую проводку.
125 ÷ 12 = 10,41
Это даст нам информацию, необходимую для питания светодиодной ленты. Адаптеры похожи на те, которые вы использовали бы для питания ноутбука.
Закончив с математикой, теперь приступим к установке.
Установка светодиодной ленты с источником питания
Для подключения светодиодной ленты к источнику питания вам потребуются следующие элементы:
- Светодиодная лента
- Управляющее устройство, такое как переключатель, диммер или беспроводной контроллер Bluetooth
- Источник питания
Подключив эти три источника, вы получите полнофункциональную светодиодную ленту.
Вы захотите протестировать его несколько раз, чтобы убедиться, что все в порядке. Просто выполните следующие действия.
ШАГ 1. Подсоедините светодиодную ленту к выключателю
Большинство светодиодных лент поставляются с вилкой, но вам может понадобиться использовать только часть ленты. В этом случае вам нужно будет отрезать и добавить проводку. Это звучит сложно, но это не так.
Разрезание светодиодной ленты
Чтобы разрезать светодиодную ленту, просто найдите символ обрезки, отмеченный линией ножниц. Их можно найти в разных точках светодиодной ленты. Просто измерьте, затем отрежьте по линии, и эта часть готова.
Подключение светодиодной ленты
Затем, чтобы подключить светодиодную ленту к выключателю, вы можете использовать разъем для ленты или припаять провод к светодиодной ленте. Пайка обеспечивает более надежное соединение, но требует большего мастерства.
Использование ленточного соединителя значительно упрощает этот процесс.
Эти простые в использовании аксессуары упрощают установку светодиодных лент. Просто вставьте светодиодную ленту в короткий конец разъема и согните.
Затем подключите переключатель к другому концу разъема, используя либо ленточный разъем, либо, если разрезание не требуется, прикрепленный разъем.
ШАГ 2. Подключите коммутатор к источнику питания
После того как вы подключили светодиодную ленту к переключателю, диммеру или беспроводному переключателю Bluetooth, пришло время подключить его к источнику питания. Вы можете подключить его через настенный выключатель или простой выключатель с бочкообразным разъемом.
Если вы используете простой переключатель, просто подключите его к источнику питания, напоминающему шнур для ноутбука, и вставьте его в розетку. Теперь у вас должна быть рабочая светодиодная лента.
ШАГ 3: Размещение светодиодной ленты
Светодиодные ленты поставляются с клейкой основой, чтобы их можно было легко прикрепить к стене, под кроватью или даже под шкафом.
