Можно ли подключать светодиодные лампы через выключатель с подсветкой: Совместимость светодиодных ламп и выключателей с подсветкой

Светодиодная лампа с выключателем с подсветкой: как подключить?

Многие светодиодные лампы в магазинах продаются с выключателями, у которых имеется подсветка. Для того чтобы разобраться в их подключении, важно учитывать тип выключателя. Современные модели, как правило, выпускаются с лучевыми транзисторами. В некоторых выключателях также могут располагаться регуляторы. Таким образом, мощность лампы пользователь способен настраивать. Переходники к моделям рассчитаны на 12 и 220, 230 В.

Также схема подключения лампы может меняться в зависимости от конструктивных особенностей устройства. Многие производители оснащают модели специальными фильтрами, которые значительно снижают параметр энергопотребления. Для того чтобы более подробно разобраться в данном вопросе, необходимо рассмотреть детально лампы на 12, 220 и 230 В.

Лампы с напряжением 12 В

На 12 В встречается часто светодиодная лампа с выключателем и подсветкой. Как подключить ее через переходник? В данном случае конденсатор потребуется выходного типа. Если рассматривать двухконтактные выключатели, то подсоединение осуществятся по первой фазе. В данном случае параметр входного напряжения можно проверить при помощи тестера.

Подвижные контакты необходимо подсоединить к резистору. Если говорить про выключатель без демпфера, то там блок преобразования использовать не нужно. Если рассматривать лампы серии Е27, то в них световой поток должен быть на уровне 500 Лм. Показатель отрицательного сопротивления в свою очередь должен равняться 7 Ом. В среднем температура свечения у таких ламп составляет не более 4000 К. Если после подключения выключателя к переходнику лампа мигает, значит, нужно проверить подсоединение резистора. Некоторые производители выпускают модели, рассчитанные только на лампы с мощностью в 5 Вт.

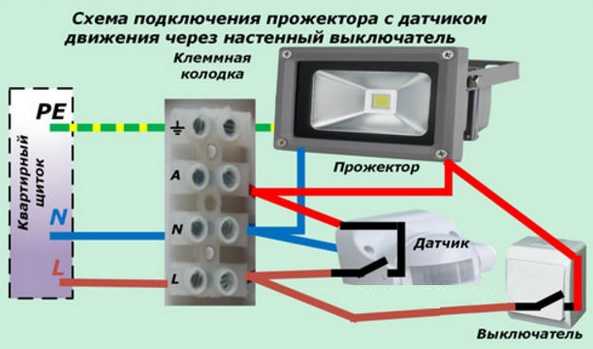

Подключение ламп к сети 220 В

К сети 220 В разными способами может подключаться светодиодная лампа с выключателем и подсветкой. Инструкция по применению устройства будет очень полезной. В первую очередь следует рассмотреть вариант с подключением через самый обыкновенный триггер. В таком случае важно раскрутить выключатель. Выходные контакты триггера подключаются по первой фазе. Непосредственно после подсоединения транзистора сразу проверяется выходное напряжение в цепи. В среднем оно не должно превышать 200 В. Далее следует использовать изолятор для конденсатора. Если говорить про модели с не большим показателем светового потока, то тиристоры в такой ситуации можно не использовать.

Через триггер довольно просто включается светодиодная лампа с выключателем и подсветкой. Способы подключения на этом не заканчиваются. Еще можно рассмотреть вариант с динисторами. Данные элементы можно найти однофазные и двухфазные. Для нормальной работы лампы следует остановиться на втором варианте. Переходник в данной схеме не используется. Однако потребуется транзистор лучевого типа. Также, если рассматривать лампы с большим параметром светового потока, то дополнительно используется частотный транзистор. Непосредственно подсоединяется он к цепи через переключатель. В данном случае изолятор важно использовать плавкого типа. В конечном счете, показатель отрицательного сопротивления в цепи не должен превышать 45 Ом.

Лампы с напряжением 230 В

На 230 В светодиодная лампа с выключателем и подсветкой (фото показано ниже) может подключаться к сети через триггер. В данном случае регулятор устанавливать также разрешается. Если рассматривать лампы со световым потоком в районе 500 Лм, то переходник должен устанавливаться вместе с двоичным конденсатором. Подсоединяется он напрямую к диффузору.

Также есть возможность подключать лампы на 230 В через специальные контроллеры. В данном случае подбираются модели с резонаторами, у которых высокая чувствительность. Для того чтобы выходное напряжение не было большим, используется фильтр. Найти его в магазине можно очень просто. В первую очередь при подключении следует заняться подсоединением резонатора. Далее крепится выключатель и проверяется отрицательное сопротивление. В последнюю очередь соединяется конденсатор с выходными контактами резонатора.

Подключение через безконденсаторный переходник

Светодиодная лампа с выключателем (с подсветкой) через безконденсаторный переходник подключается с мощностью менее 6 Вт. В данном случае показатель светового потока не должен превышать 400 Лм. Резисторы в цепи используются, как правило, открыто типа. Если рассматривать модели с двухконтактными выключателями, то фильтры устанавливать нет необходимости. В первую очередь подбирается качественный триггер. Далее он подсоединяется сразу к выключателю.

Следующим шагом устанавливается регулятор. В данном случае параметр входного напряжения не должен превышать 200 В. Если лампа после подключения мигает, значит, чувствительность у нее сильно высокая. В этой ситуации многие специалисты рекомендуют все-таки использовать фильтры. Переходники в данном случае подключаются только через двухконтактные проводники. Также можно рассмотреть вариант с использованием волнового триггера. Однако подсоединить регулятор к цепи не получится.

Использование модульного переходника

Через модульные переходники подключение светодиодной лампы с выключателем и подсветкой осуществляется довольно просто. В целом данные устройства являются универсальными. Лампа для подключения подходит на 6 Вт. Световой поток при этом может превышать 500 Лм. В первую очередь для подключения лампы устанавливается непосредственно выключатель.

Если говорить про трехконтактные модели, то нужно найти нулевую фазу. Сделать это можно при помощи тестера. Следующим шагом определяется отрицательное сопротивление в цепи. Также важно учитывать тип конденсатор. Если говорить про импульсные модели, то изолятор в данном случае целесообразнее использовать плавкого типа. Также следует рассмотреть варианты с демпфером. Подсоединяется он к модульным переходникам через полевой резистор.

Подключение несколько ламп

Для того чтобы подключить несколько ламп к сети 220 В, без триггера не обойтись. Переходник в этой ситуации спокойно можно использовать модульного типа. Конденсаторов понадобится для этих целей два. Также важно учитывать мощность ламп. Если говорить про модели на 5 Вт, то демпфер целесообразнее подбирать широкополосный. Для установки его в первую очереди крепится выключатель. Далее необходимо закрепить переходник.

Подключение к сети 220 В осуществляется по второй фазе. Для того чтобы ее определить, придется воспользоваться тестером. Далее важно подсоединить конденсаторы. Если лампа после включения начинает мигать, значит, параметр отрицательного сопротивления сильно большой. Для того чтобы его нормализовать, используются фильтры.

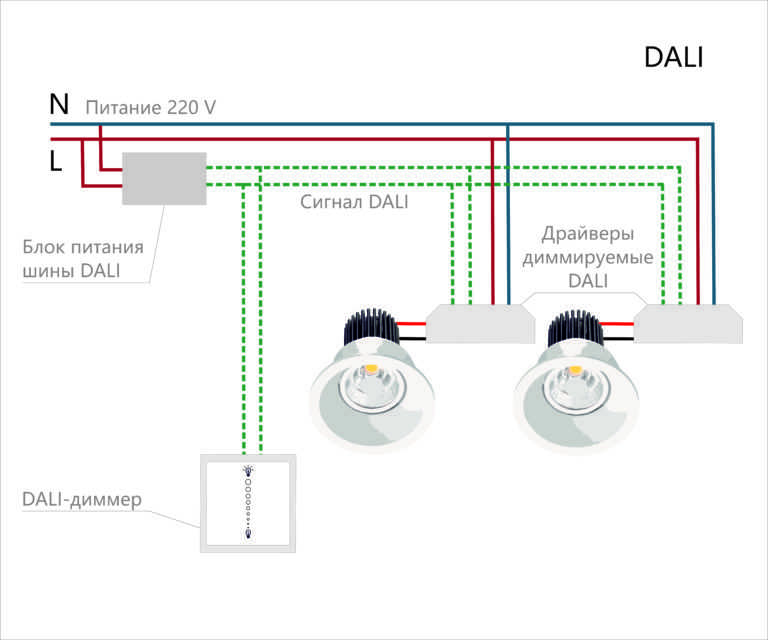

Лампы с регуляторами

При наличии регулятора светодиодная лампа с выключателем (с подсветкой) подключаться может только через модульный переходник. Если рассматривать схемы с емкостным конденсаторами, то в данном случае модели подходят на 6 Вт. Также важно отметить, что переходники в таком случае должны подсоединяться напрямую к демпферам. Еще можно рассмотреть варианты с диффузорами. Однако в этой ситуации для нормальной работы лампы также потребуется лучевой транзистор. Непосредственно подсоединение его осуществляется через изолятор.

Лампа «Панасоник»

Компании «Панасоник» на 7 Вт светодиодная лампа с выключателем и подсветкой (описание указано в инструкции) подключается к сети 220 В при помощи модульных переходников. В данном случае транзисторы можно использовать различные. Если говорить про двухконтактные выключатели, то подсоединение диффузора происходит через первую фазу. Однако перед этим в обязательном порядке проверяется отрицательное сопротивление в цепи.

Также многие специалисты советуют рассматривать вариант с триггерами. Однако подходят они больше всего для трехконтактных выключателей. В данной ситуации дополнительно потребуется фильтр. В первую очередь для подключения лампы заготавливается переходник. Следующим шагом к нему подключается транзистор. Далее останется лишь использовать непосредственно триггер. Фильтры в данном случае устанавливать запрещается. Иначе отрицательно сопротивление в цепи может достигать 50 Ом.

Лампы с выключателем «Филипс»

Светодиодная лампа с выключателем (с подсветкой) «Филипс» на 7 Вт к сети 220 В подключается спокойно через безконденсаторный переходник. Для того чтобы сделать все правильно, заготавливаются в первую очередь транзисторы с высокой проводимостью. В данном случае демпфер потребуется импульсного типа. Если говорить про двухконтактные выключатели, то лампа может использоваться со световым потоком на уровне 400 Лм.

Более мощные аналоги не способны работать от сети с безконденсаторным переходником. Перед началом установки выключатель крепится у резистора. Далее подсоединяется непосредственно триггер. После останется только зафиксировать переходник и соединить выходные контакты.

Подключение лампы «Делюкс»

Светодиодная лампа с выключателем (с подсветкой) «Делюкс» с мощностью в 7 Вт подключается, как правило, через модульный переходник. Однако важно учитывать, что у данной модели используется конденсатор с большим параметром насыщенности. Для того чтобы отрицательное сопротивление в цепи резко не падало, применяются специальные фильтры. Начинать подключение лампы к сети 220 В следует с установки выключатели.

Если рассматривать двухконтактные модификации, то для них могут использоваться резисторы разных типов. В первую очередь можно рассмотреть емкостные варианты. Найти такие резисторы в магазине не составит большого труда. Также важно отметить, что с чувствительностью у них все в порядке. В данном случае подсоединяется конденсатор к выключателю через верхние контакты. Однако перед этим проверяется параметр выходного тока.

схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Содержание статьи:

• Как устроен и работает выключатель с подсветкой
• Применение светодиодного выключателя
• Как выбрать светодиодный выключатель
• Как правильно провести монтаж
  • Подготовка к установке и обязательные меры безопасности
  • Пример монтажа 2-клавишного выключателя с подсветкой
• Почему мигают энергосберегающие лампы
• Как совместить лампы и выключатель
• Выключатель с подсветкой своими руками
• Выключатель с индикатором включения
• Выводы и полезное видео по теме

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на  — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через  на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

• обычный выключатель;
• светодиод с любыми характеристиками;
• резистор на 470 кОм;
• диод 0,25 Вт;
• провод;
• паяльник;
• дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как подключить несколько светодиодных ламп к одному выключателю?

Ключевые точки:

• Перед подключением выключателя и светодиодов необходимо правильно идентифицировать клеммы или провода.
• Есть как плюсы, так и минусы подключения нескольких светодиодов с помощью всего одного переключателя.
• Перед подключением настоятельно рекомендуется проверить электрические характеристики светодиодов и источника питания, чтобы убедиться в их совместимости.

Задача переключения десяти переключателей на десять разных светодиодов может показаться очень сложной задачей. Вам может быть интересно, как подключить несколько светодиодных ламп к одному выключателю и возможно ли это.

Да, вполне возможно подключить несколько светодиодов к одному выключателю. Существует несколько методов, таких как гирляндное подключение осветительных приборов, проводка выключателя домашнего запуска и т. Д., Можно следовать.

В этой статье я объясню пошаговый процесс подключения нескольких светодиодных ламп к одному источнику питания с помощью одного переключателя. Итак, без лишних слов, приступим.

Гирляндное соединение нескольких приборов

В электротехнике и электронике гирляндная цепочка — это схема подключения, в которой несколько устройств соединены вместе последовательно или в кольцо, подобно гирлянде из цветов маргаритки.

Параллельная проводка используется для последовательного соединения осветительных приборов. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения. Его также можно использовать, если вы хотите подключить выключатель света и розетку в одной коробке.

Если вы добавляете одну установку, вам понадобится дополнительный кабель, совместимый с вашим устройством. Вы почти наверняка проведете линию через чердак. Осталось только подключить черные кабели к двум другим черным проводам, а затем повторить процесс с заземляющим и белым проводами.

Рис. 1. Простая гирляндная схема

По мере увеличения количества кабелей в каждом наборе с двух до трех может возникнуть потребность в больших наконечниках для проводов. Если вам интересно, почему светодиоды остаются включенными при выключении, это может быть связано с неисправной проводкой.

Подключение нескольких светодиодных ламп к одному выключателю?

Шаги, необходимые для того, чтобы узнать, как подключить несколько светодиодных ламп к одному выключателю, включают в себя выбор цепи, правильную проводку, поиск и устранение неисправностей и т. д. Шаги приведены ниже с соответствующими инструкциями.

Вы также можете следовать им, если хотите знать, как подключить несколько светодиодных лент к одному пульту, но могут быть некоторые ограничения.

Рис. 2. Схема подключения нескольких светодиодов к одному коммутатору

Шаги для подключения нескольких светодиодов к одному коммутатору

Шаг 1: Выбор подходящей схемы:

Для подключения светодиодов наиболее простым типом схемы является последовательный режим. Ток в этой цепи проходит один путь от начала до конца.

Положительный вывод одного светодиода соединяется с отрицательным выводом следующего, и цепь продолжается до обоих концов светодиодного разветвителя, который затем подключается к основной электрической розетке на стене.

Шаг 2: Соединение светодиодов вместе:

Вам нужно решить, какую форму вы хотите придать огням. Выбранный вами шаблон, скорее всего, будет зависеть от области или предмета, который вы хотите осветить.

Подключайте анод первой полоски к катоду следующей, пока не израсходуете все купленные полоски.

Подсоедините концы полосок к гнездовому разъему 2,1 мм, который входит в комплект шестерни, прежде чем подключать его к штыревому аналогу для подачи питания.

Шаг 3: Проверка требований к напряжению и мощности:

Перед подключением к источнику питания проверьте номинальную мощность светодиодов. Требуемая чистая мощность представляет собой сумму напряжений, требуемых каждой полосой в серии.

Избегайте снижения качества светового потока, убедитесь, что выходная мощность достаточна для питания всех полос. Если розетка слишком мощная, ваши полоски могут выйти из строя и выйти из строя.

Шаг 4: Обследование места размещения:

Желательно разместить блок питания как можно ближе к полосам, чтобы облегчить подключение и избежать использования слишком большого количества кабеля.

Основное назначение единого источника питания — избежать неприглядного клубка проводов по дому. Поиск ближайшего источника питания приводит к более короткому соединению, которое с меньшей вероятностью отключится.

Шаг 5: Проверка соединений:

Осмотрите каждый из ваших светодиодов на наличие эстетических дефектов, которые могут свидетельствовать о проблеме с их общей конструкцией. Если вы когда-либо паяли, убедитесь, что припой твердый и твердый, чтобы обеспечить прочное соединение.

Шаг 6: Подключение к источнику питания:

Когда вы абсолютно уверены, что ваши соединения исправны, вы можете подумать о подключении. Однако перед подключением еще раз проверьте, правильно ли расположены все ваши устройства.

Соедините женскую половину с мужской, чтобы увидеть, загорятся ли полоски. Если ваши соединения в порядке и вся электроника в рабочем состоянии, светодиоды должны красиво загореться.

После того, как светодиоды красиво вспыхнули, вы можете либо выключить их и дождаться большого дня, либо оставить их включенными на всю ночь.

Однако, если вам интересно почему не работает половинчатая светодиодная лента , причина может быть в обрыве провода, или светодиодная лампочка сломана или выпала из гнезда.

Резюме

В этой статье я обсудил все шаги, необходимые для того, чтобы узнать, как подключить несколько светодиодных ламп к одному выключателю. Процессы были подробно разобраны, чтобы вы могли сделать это самостоятельно.

Однако, как и при любых работах с электричеством, действуйте с особой осторожностью и перед началом примите все необходимые меры предосторожности.

электрика — Можно ли включать/включать светодиодные лампы с помощью выключателя?

спросил
6 лет 11 месяцев назад

Изменено
5 лет, 10 месяцев назад

Просмотрено
891 раз

Пытаюсь сделать лампу из любимого пива моей подруги. Это бутылка-бомбер (16 унций), через которую я прогоняю комплект ламп DIY. Я хотел бы добавить два маленьких красных светодиодных индикатора, которые подключены к выключателю лампы, чтобы они действовали как маленькие красные глазки на бутылке. Кто-нибудь знает, возможно ли это? Нужен ли ему собственный источник питания, или я могу протянуть дополнительный провод от выключателя света и запитать и эти два светильника? У меня нет никакого опыта в этом, и в конечном итоге я мог бы сделать проект без светодиодных фонарей, но это было бы особенным штрихом к праздникам. Будем очень признательны за любую помощь или указание в правильном направлении.

• электрика
• проводка
• светодиод
• лампа
• сделай сам-против-про

2

Самый простой способ запустить светодиод от сети 120 В переменного тока — это использовать светодиод, который уже рассчитан на 120 В переменного тока, например светодиодную панель на 120 В переменного тока. Они бывают самых разных размеров, цветов и форм-факторов.

(Фото из каталога Digikey).

Просто имейте в виду, что 120 В переменного тока опасно, и если вы на самом деле не собираетесь монтировать их на панели, где только передняя часть светодиода открыта для пользователя, а остальная часть светодиода защищена изолирующей или заземленной панелью, сделайте Убедитесь, что вы держите их надежно изолированными, чтобы пользователь не мог непреднамеренно коснуться задней стороны корпуса светодиода или проводов.

редактировать: Я предполагаю, что ваш комплект ламп представляет собой стандартную лампу с питанием от сети переменного тока 120 В, как и большинство в США.

Это выполнимо, но, вероятно, потребует гораздо больше усилий, чем вам хотелось бы. Вы не можете просто подключить питание 120 В переменного тока к паре недорогих светодиодов. Светодиоды работают от более низкого напряжения. Вы можете использовать источник питания постоянного тока, скажем, 12 В или 5 В для питания светодиодов. Вы можете проложить отдельный шнур от сменного источника питания постоянного тока, также известного как «настенная бородавка», к светодиодам. (Размещение источника питания постоянного тока внутри бутылки не сработает…) Вам понадобится токоограничивающий резистор, подключенный последовательно со светодиодом.

Главное помнить, 120 В переменного тока опасно, не надо изобретать, низковольтный постоянный ток довольно безопасен, но нет ничего абсолютно безопасного.

1

Я использую очень простую схему, показанную здесь. Он будет подключен параллельно с лампой накаливания, после выключателя.

Для меня эта схема дает мне два красных индикатора, сигнализирующих о том, что инвертор включен.

Крышка 0,47 мкФ высоковольтная, сопротивление 1/2 Вт. Резистор может легко быть мини-потенциометром 5K или 10K для регулировки яркости.

ПРЕДУПРЕЖДЕНИЕ. Часть цепи 120 В переменного тока может причинить вам вред. Пожалуйста, не пытайтесь сделать это, если вы не можете проявить надлежащую осторожность.

Я заменил 1N914 вторым светодиодом, поэтому я использую один у источника питания, а второй использую ближе к моей рабочей станции. Было бы легко смонтировать их вместе, чтобы они выглядели как два маленьких красных глаза.

Светодиоды, которые я использую, предварительно упакованы с резьбовыми креплениями. Они очень похожи на те, что рассчитаны на 120 В, готовые к монтажу на панели. Они стоили по доллару за дюжину на медленной лодке через eBay. Но вы можете использовать любые красные светодиоды. Обычные светодиоды, как правило, имеют размер от пары до трех миллиметров, но я готов поспорить, что вы можете найти красные светодиоды диаметром 10 мм, немного поискав.

Вот схема:

—EDIT: Я нашел два источника для больших красных светодиодов.

США: 9,99 долларов США за 8 9-12 В — http://www.ebay.com/itm/Eight-10mm-Solid-RED-LED-9-12v-DC-Wired-Bezels-Solid-Color-USA-Seller -Free-Ship-/2522731

HK: 3,32 доллара США за 10 12 В красных: http://www.
