Подключить розетку и выключатель: Как подключить розетку и выключатель в одном корпусе

Рассмотрим как подключить выключатель от розетки

По количеству потребителей изделия подразделяются на одинарные и двойные. Для создания блоков на 3-5 точек производится объединение источников в одну систему.

Касаемо возможности выдерживать нагрузки приборы имеют следующие показатели по мощности:

• слабые — 1,7 кВт;
• средние — 3,4 кВт;
• сильные — 6,6-10 кВт.

Наиболее востребованными в быту являются изделия рассчитанные на напряжение 230 В и силу тока 16 А. З

По уровню защиты от поражения током продукция подразделяется на обычную и с заземлением. У защищенных розеток имеются внешние контакты, которые выведены на отдельную клемму, к которой осуществляется подсоединение провода заземления.

Вилка для розетки с 5 разъемами

Поскольку в различных сферах жизнедеятельности используются приборы и оборудование с определенными свойствами, гнезда имеют соответствующую им конфигурации.

Количество разъемов бывает таким:

• 2 — фаза и ноль;
• 3 — 2 фазы и ноль;
• 3 — фаза, ноль, земля;
• 4 — 2 фазы, ноль, земля;
• 5 — 3 фазы, ноль, земля.

Важной характеристикой является уровень защиты розеток от влаги. Данный показатель отмечается на корпусе продукции буквами IP и цифрами.

Таблица степеней защиты
Классификация по степени защиты следующая:

• IP 0-24 — отсутствие;
• IP 25-40 — от брызг;
• IP 41-54 — от слабых потоков воды, оснащены крышкой;
• IP 55 + — абсолютная, имеют герметичную заглушку.

Основным различием товаров является способ их размещения.

Способ установки проводки и розетки

Монтаж скрытой проводки
В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

1. Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
2. Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Вводный щит учета
Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Цветовая маркировка проводов
Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

• красный (коричневый) — фаза;
• синий — ноль;
• зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Расположение клемм розетки

Коммутацию можно выполнить следующими способами:

1. Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
2. Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
3. Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

Несоблюдение данных параметров может стать причиной наложения штрафа от инспектора или полного отключения жилья от сети.

Схемы подключения розеток к электрической сети

Параллельное подключение
При проведении электричества в дом используются следующие схемы:

1. Параллельный (шлейфом). Применяется в тех случаях, когда недвижимость оборудована трехфазной линией. К каждой точке подводится отдельный провод, по которому подается электричество. Этот вариант удобен тем, что можно одновременно подключаться сразу к несколькими мощными потребителями.
2. Последовательный. Используется в домах, где кабель состоит только из двух жил — фазы и нуля. В таких случаях между клеммами с одними полюсами устанавливаются перемычки. Следует помнить, что суммарная нагрузка не может превышать мощности одной точки.

Независимо от выбора схемы нужно использовать провода, сечение которых соответствует пиковым нагрузкам.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

• Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
• Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Процесс установки

Подготовка инструментов к монтажу розеток
Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки
Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Как правильно подключить розетку от розетки

Общая схема подключения группы розеток шлейфом
Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

Плюсы такого решения следующие:

• простота выполнения;
• нет необходимости штробить стены для новой линии;
• быстрота проведения;
• минимальный расход материалов.

Минусы тоже имеются:

• большое количество соединений способствует нагреванию цепи;
• есть риск отхода проводов и короткого замыкания;
• сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

Особенности подключения в трех- и четырехпроводной сетях

Наличие в доме сети из трех проводов означает, что кроме фазы и нуля имеется линия заземления. Для подключения к такой проводке нужно приобретать розетки с тремя клеммами. Фаза и ноль крепятся к крайним контактам, а земля посередине.

Четыре провода означают, что в дом подается две фазы. Второй проводник можно использовать для прямого подключения двойных точек. При подключении к одинарному гнезду вторую фазу целесообразно изолировать и отогнуть, так как две жилы в одно отверстие не войдут.

strojdvor.ru

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Как правильно подключить розетку и выключатель

Главная   →   Статьи   →   Теория   →   Схемы   →

06 июля 2018 г.

1362

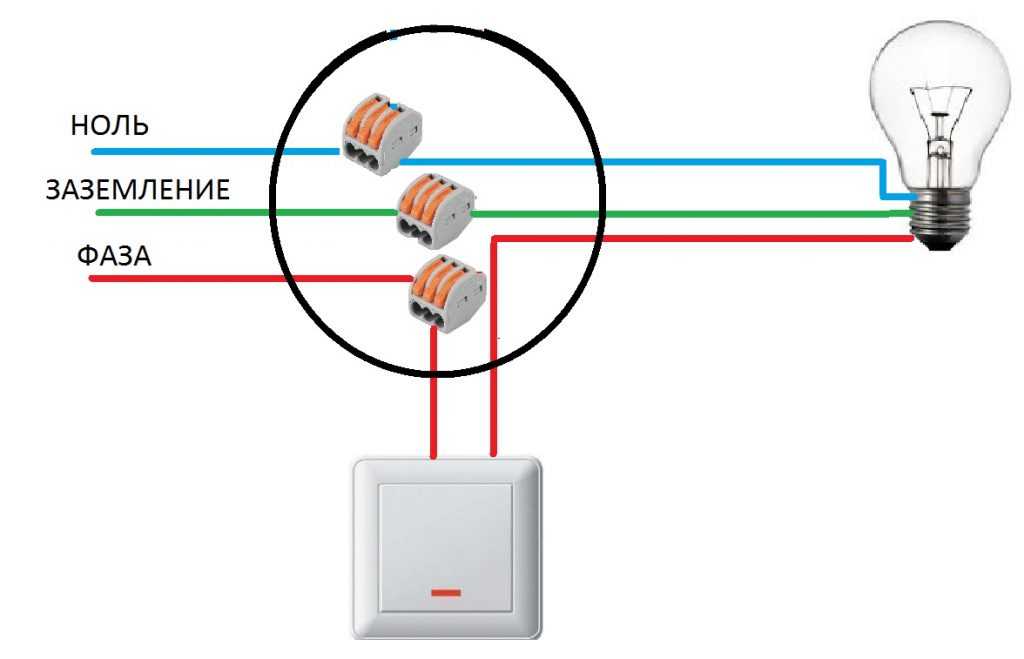

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

розетка
выключатель

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических достоинств, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

• Подключение розеток с 1-3-клавишным выключателем
  • №1: Способы подключения блока выключателя-розетки
  • # 2: Подключение и переключение розетки через выключатель
  • # 3: Установка подключаемых розеток с выключателем
  • # 4: Подключение розетки с двухклавишным выключателем
  • # 5: Монтаж блока с розеткой и трехклавишный выключатель
• Выводы и полезное видео по теме

Подключение розеток с 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи, не понять как, а в некоторых случаях даже наобум, прошло очень мало времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия средств и места. Именно поэтому сократить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов друг с другом, с использованием неразъемного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

№1: Способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна относительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

При этом вариант непарного соединения конструкции тоже имеет свои преимущества. Рассмотрим их ниже:

1. Подобные устройства есть в открытом доступе. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
2. Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
3. Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
• Дважды измерять высоту при установке вышеперечисленных устройств уже не нужно, так как это один блок.
• Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
• Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Галерея изображений

Фото

Шаг 1: Основной причиной установки розетки/автомата является выход из строя аналогичного рабочего устройства

Работы выполняются по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий. Сначала демонтируйте внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм выключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того, чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется, аккуратно откручиваем крепежные винты

Освобождаем провода, подключенные к линии освещения от поврежденного механизма

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1: Снятие поврежденной колодки

Шаг 2: Снятие ключа выключателя

Шаг 3 : Снятие рамки замка

Шаг 4: Снятие рамки розетки

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Извлечение автоматического выключателя

Шаг 8: Отрежьте и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового устройства от розетки с выключателем.

Галерея изображений

Фото

Шаг 9: Установка автоматического выключателя

Шаг 10: Подключение выходного механизма

Шаг 11: Установка удерживающих рам

Шаг 12: Установка передней части устройства

4 #

3

#

: Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как соединить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к приборам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного – подходящее место для установка выбрана. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
2. Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
3. В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
4. Следующим шагом является подключение фазного кабеля от сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
6. Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
7. Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Другой способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Установка подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

1. От основного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
2. Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
4. Нулевая жила от электросети должна быть подключена к проводу с нулем от светильника и розетки.
5. Фазовые кабели, идущие от кассеты к выключателю, должны быть скручены и изолированы.
6. Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите знать, как подключить двойной выключатель, управляющий двумя лампочками, вам следует обратить внимание на то, какой рекомендуем ознакомиться с .

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящую из 7 шагов:

1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
2. От распределительного щита провода с нулем и землей подключаются только к розетке.
3. Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
4. Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через которые фаза подается на осветительные приборы в ванной и уборной.
5. Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
6. В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скруток от освещения.
7. Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливали только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехклавишное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

• основной;
• дополнительные источники света;
• декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в помещениях большой площади и сложной формы;
• в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае двухклавишного выключателя, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехклавишного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится почти невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

• ключи не тонут;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

• клещи для зажима и захвата деталей;
• съемник для снятия изоляции с края провода;
• плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
2. Нулевой и фазовый кабели должны быть распределены.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоедините кабель к распределительной коробке.
5. Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух-, трехклавишные автоматические выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:

Помните, если эта статья и видео не дали вам четкого представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно если вам приходится, обратитесь к профессиональному электрику, чтобы избежать случаев поражения электрическим током или короткого замыкания.

Есть желание поделиться собственным опытом работы электриком, нашли в статье недочеты, есть вопросы? Пожалуйста, напишите комментарий, расположенный под текстовым блоком.

Как подключить распределительную коробку? Соединение электрического распределительного щита

Электропроводка распределительной коробки или электропроводка распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую разводку распределительного щита для выключателя света (одна лампа управляется одним выключателем) и 3-контактной штепсельной розетки с выключателем управления.

Как подключить распределительный щит

На приведенной ниже схеме подключения фазовая линия подключена параллельно выключателю света и выключателю штепсельной розетки. Здесь один полюс обоих однополюсных однопозиционных переключателей s1 и s2 подключен к фазной линии питания. Другой полюс выключателя S1 подключен к лампе, а другой полюс выключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к полюсу заземления розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь от распределительной коробки подключена только одна лампа. Количество нагрузок можно увеличить, подключив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать мощность проводки и номинал компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой выключатель.

Требуемые компоненты проводки распределительной коробки

Схема подключения розетки

Проводка точки питания имеет схему, аналогичную обычной 3-контактной розетке с переключателем управления. Но, в отличие от обычной проводки электрических розеток, электрические розетки подключаются непосредственно к главному распределительному щитку. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка представляет собой удлинитель, берущийся от близлежащих фазных, нейтральных, заземляющих полюсов. Иногда для таких соединений используют 3-х жильные провода. Но в проводке точки питания трехжильные провода обычно не используются для проводки. Для соединения используются одножильные многожильные провода преимущественно с медным покрытием. Потому что, как правило, розетки используются для работы устройств с высокой мощностью и большими нагрузками, таких как компрессоры, нагреватели, инверторы, ИБП и т. д.

Заземление очень важно для розетки. Потому что это важно для безопасности и предотвращения ударов металлическим корпусом или открытыми контактами устройств.

Схема подключения очень проста. Линия нейтрали и заземления от DB подключается непосредственно к соответствующим полюсам «N» и «E» розетки. Фазная линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить подключение и избежать неправильного подключения, лучше пометить концы проводов. Кроме того, для выбора цвета проводов можно использовать стандартный цветовой код.

В приведенной ниже таблице указан общий стандартный цветовой код проводов, используемый для разъемов питания.

Схема подключения 3-контактной вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения электропитания к различному оборудованию. Он помогает подключать и отключать электроприборы от розетки.

Вилка — это штекер, а розетка — это розетка цепи. Розетка — это источник питания, размещенный на распределительном щите или розетке, а вилка — это устройство или часть прибора, которая потребляет энергию.

Как 2-контактные, так и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в электропроводке. 3-контактные типы имеют заземление, а 2-контактные не имеют заземления.

Приборы без металлического корпуса обычно не имеют заземляющего контакта в вилке, такие 2-контактные вилки подходят как к заземленным, так и к незаземленным розеткам. Некоторым устройствам требуется заземление по требованиям безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Подключение вилки и розетки идентично друг другу. Как правило, фаза и нейтральная линия подключаются с правой и левой стороны розетки соответственно, а земля сверху; как вид спереди розетки (ниже изображения). Таким образом, вид вилки спереди должен быть просто зеркальным видом розетки, то есть фаза слева и нейтраль справа. Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазовых линий как в вилке, так и в розетке.

Даже если обе линии перепутаны местами, устройство работает нормально, так как переменный ток не имеет фиксированной полярности. Но стандартный способ и правильная практика — совместить фазный и нулевой провода как розетки, так и вилки.

Почему? Предположим, если вы подключаете вилку удлинителя к розетке, а фаза, нейтральные линии поменялись местами, то линия, подключенная через выключатель в удлинителе, становится нейтральной линией. Таким образом, всякий раз, когда плата расширения включается/выключается, она просто разрывает нейтральную линию к розетке коробки расширения, но фазная линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​коробку расширения, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за разомкнутого или замкнутого соединения нейтрали. Прибор всегда будет иметь горячую линию для своих компонентов, даже если переключатель находится в положении OFF.

Тот же случай, даже если устройство подключено к розетке напрямую, выключатель приборов управляет только нейтралью, фазная линия всегда остается заряженной. Поэтому постарайтесь избежать таких проблем во время проводки.

Следуйте стандартному цветовому коду при подключении, общие цвета проводов, используемые для линий фазы, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и зеленый соответственно. Синие, желтые провода для фазы, зелено-желтый провод для земли и т. д. также используются для электропроводки.

Общий метод выбора цветового кода проводов, изоляции, метода электрических соединений и т. д. зависит от страны или региона. Лучше строго следовать электрическим стандартам и мерам, рекомендованным в соответствующих регионах. Потому что при техническом обслуживании, обнаружении неисправностей и ремонтных работах электрикам будет легко разобраться в схеме проводки и быстро определить точные провода.
