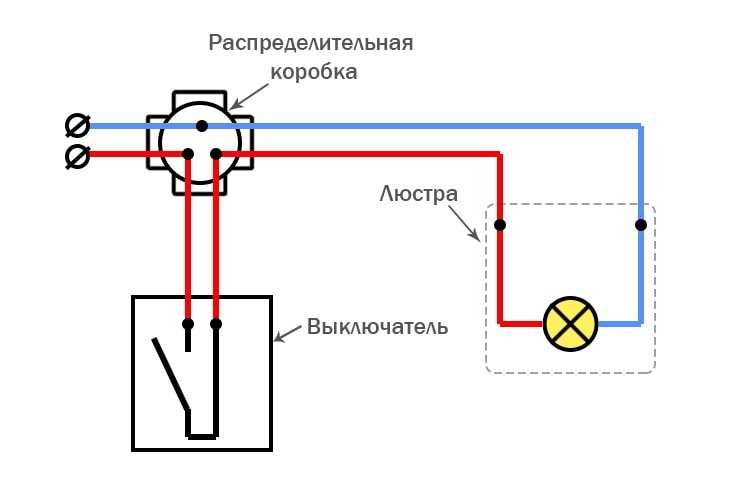

Схема подключения лампочки через выключатель и розетки: Схема подключения розетки и выключателя в одной распределительной коробке

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Инструменты

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

Подготовка к подключению электроприборов

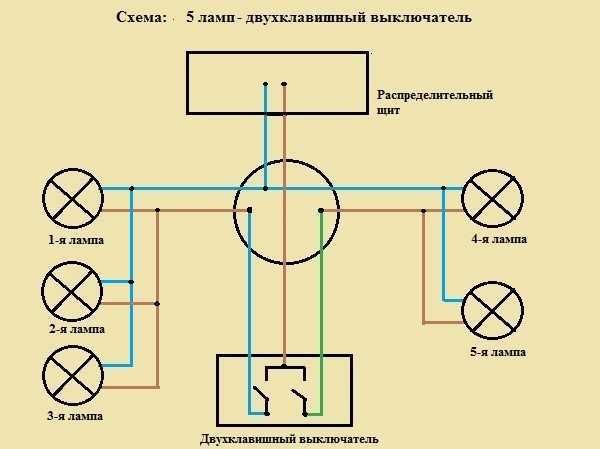

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

Учебник по физике: два типа соединений

Когда в цепи с источником энергии присутствуют два или более электрических устройства, существует несколько основных способов их соединения. Они могут быть соединены последовательно или соединены параллельно . Предположим, что в одной цепи соединены три лампочки. Если они соединены последовательно, то они соединены таким образом, что отдельный заряд проходит через каждую из лампочек последовательно. При последовательном соединении заряд проходит через каждую лампочку. При параллельном соединении один заряд, проходящий через внешнюю цепь, пройдет только через одну из лампочек. Лампочки размещены в пределах отдельной линии ответвления, и заряд, пересекающий внешнюю цепь, будет проходить только через одно из ответвлений на своем пути обратно к клемме с низким потенциалом. Способ соединения резисторов будет иметь большое влияние на общее сопротивление цепи, общий ток в цепи и ток в каждом резисторе. В Уроке 4 мы исследуем влияние типа соединения на общий ток и сопротивление цепи.

Обычное занятие в лаборатории физики включает в себя построение обоих типов цепей с лампочками, соединенными последовательно, и лампочками, соединенными параллельно. Между двумя схемами проводится сравнение и противопоставление.

Основные вопросы, вызывающие озабоченность в лабораторных работах, подобных этой, обычно следующие:

• По мере увеличения количества резисторов (лампочек) что происходит с общим током в цепи?
• Что происходит с общим сопротивлением цепи по мере увеличения количества резисторов (лампочек)?
• Если один из резисторов выключается (т.е. лампочка гаснет ), что происходит с другими резисторами (лампочками) в цепи? Они остаются включенными (т. е. горят)?

Изучение последовательных соединений

При выполнении лабораторных работ для двух типов цепей сделаны совершенно разные наблюдения. Последовательную цепь можно построить, соединив лампочки таким образом, чтобы был единственный путь для потока заряда; лампочки добавлены к та же линия без точки разветвления. По мере того, как добавляется все больше и больше лампочек, яркость каждой лампочки постепенно уменьшается. Это наблюдение является показателем того, что ток в цепи уменьшается.

Таким образом, для последовательных цепей, чем больше резисторов добавляется, тем меньше общий ток в цепи. Это уменьшение тока согласуется с выводом о том, что общее сопротивление увеличивается.

Последнее наблюдение, уникальное для последовательных цепей, — эффект извлечения лампочки из патрона. Если одну из трех лампочек в последовательной цепи выкрутить из патрона, то наблюдается, что остальные лампочки тут же гаснут. Чтобы устройства в последовательной цепи работали, каждое устройство должно работать. Если один выходит, все выходят. Предположим, что все приборы на домашней кухне соединены последовательно. Чтобы холодильник работал на этой кухне, тостер, посудомоечная машина, мусоропровод и верхний свет должны быть включены. Чтобы работало одно последовательное устройство, должны работать все они. Если ток вырезает из любого из них, он вырезается из всех. Совершенно очевидно, что приборы на кухне не соединены последовательно.

Изучение параллельных соединений

Используя один и тот же набор проводов, D-элементов и лампочек, можно исследовать параллельные цепи таким же образом. Можно исследовать влияние количества резисторов на общий ток и общее сопротивление. На приведенных ниже схемах изображены обычные способы построения схемы с параллельным соединением лампочек. Следует отметить, что исследование общего тока для параллельных соединений требует добавления лампа индикатора . Индикаторная лампа размещена вне ветвей и позволяет наблюдать влияние дополнительных резисторов на общий ток. Лампочки, размещенные в параллельных ветвях, служат только индикатором тока через эту конкретную ветвь. Поэтому, исследуя влияние количества резисторов на общий ток и сопротивление, нужно внимательно наблюдать за индикаторной лампочкой, а не за лампочками, расположенными в ответвлениях. На диаграмме ниже показаны типичные наблюдения.

Глядя на лампочки индикатора на приведенных выше диаграммах, становится ясно, что добавление большего количества резисторов приводит к тому, что лампочка индикатора становится ярче. Для параллельных цепей с увеличением числа резисторов увеличивается и общий ток. Это увеличение тока согласуется с уменьшением общего сопротивления. Добавление дополнительных резисторов в отдельную ветвь приводит к неожиданному уменьшению общего сопротивления!

Если отдельная лампочка в параллельной ветви вывинчена из патрона, то ток в общей цепи и в других ветвях остается. Удаление третьей лампочки из патрона приводит к преобразованию цепи из параллельной цепи с тремя лампочками в параллельную цепь с двумя лампочками. Если бы бытовая техника на домашней кухне была подключена параллельно, то холодильник мог бы функционировать без включения посудомоечной машины, тостера, мусоропровода и верхнего освещения. Один прибор может работать без включения других приборов. Поскольку каждое устройство находится в отдельной ветви, выключение этого устройства просто прерывает поток заряда в эту ветвь. Через другие ответвления к другим приборам по-прежнему будет поступать заряд. Совершенно очевидно, что бытовые приборы подключены параллельно.

Аналогия с платной будкой

Эффект добавления резисторов при параллельном подключении сильно отличается от последовательного. Добавление большего количества резисторов последовательно означает, что общее сопротивление больше; тем не менее, добавление большего количества резисторов параллельно означает, что общее сопротивление меньше. Тот факт, что можно добавить больше резисторов параллельно и получить меньшее сопротивление, многих раздражает. Аналогия может помочь прояснить причину этой изначально надоедливой истины.

Поток заряда по проводам цепи можно сравнить с потоком автомобилей по системе платных дорог в очень многолюдном мегаполисе. Основными источниками сопротивления в системе платных дорог являются пункты взимания платы. Остановка автомобилей и принуждение их к уплате пошлины в пункте взимания платы не только замедляет движение автомобилей, но и в районе с интенсивным движением также создает узкое место с резервным копированием на многие мили. Скорость, с которой автомобили проезжают мимо точки в этой системе взимания платы, значительно снижается из-за наличия пункта взимания платы. Очевидно, что пункты взимания платы являются основным препятствием для автомобильного потока.

Теперь предположим, что, пытаясь увеличить скорость потока, Управление платных дорог решает добавить еще два пункта взимания платы на определенной станции взимания платы, где узкое место создает проблемы для путешественников. Они рассматривают два возможных способа подключения своих пунктов взимания платы — последовательно или параллельно. При последовательном добавлении пунктов взимания платы (то есть резисторов) они добавляли бы их таким образом, что каждый автомобиль, движущийся по шоссе, должен был бы последовательно останавливаться у каждого пункта взимания платы. Имея только один проход через пункты взимания платы, каждая машина должна была бы останавливаться и платить за проезд в каждом пункте. Вместо того, чтобы платить 60 центов один раз в одной будке, теперь им придется платить по 20 центов три раза в каждой из трех будок. Совершенно очевидно, что последовательное добавление пунктов взимания платы будет иметь общий эффект увеличения общего сопротивления и снижения общей скорости автомобильного потока (то есть тока).

Другим способом добавления двух дополнительных пунктов взимания платы на этом конкретном пункте взимания платы может быть добавление пунктов взимания платы параллельно. Каждая будка может быть помещена в отдельную ветку. Автомобили, движущиеся по платной дороге, останавливались только у одной из трех будок. Было бы три возможных пути движения автомобилей через пункт взимания платы, и каждый автомобиль выбирал бы только один из путей. Совершенно очевидно, что параллельное добавление пунктов взимания платы будет иметь общий эффект уменьшения общего сопротивления и увеличения общей скорости автомобильного потока (то есть тока) вдоль платной дороги. Как и в случае с параллельным добавлением большего количества электрических резисторов, добавление большего количества пунктов взимания платы в параллельных ответвлениях создает меньшее общее сопротивление. Допуская больше путей (то есть ответвлений), по которым заряд и автомобили могут проходить через узкие места, скорость потока может быть увеличена.

Мы хотели бы предложить …

Зачем просто читать об этом и когда вы могли бы взаимодействовать с ним? Взаимодействие — это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного конструктора цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Конструктор цепей постоянного тока предоставляет учащимся набор для создания виртуальных схем. Вы можете легко перетаскивать источники напряжения, резисторы и провода на рабочее место, располагать и соединять их так, как пожелаете. Вольтметры и амперметры позволяют измерять падение тока и напряжения. Прикосновение к резистору или источнику напряжения позволяет изменить сопротивление или входное напряжение. Это просто. Это весело. И это безопасно (если только вы не используете его в ванной).

Посетите:  DC Circuit Builder

1. Обратите внимание на электрическую проводку ниже. Укажите, являются ли соединения последовательными или параллельными. Объясните каждый выбор.

2. Ниже показаны две электрические цепи. Для каждой цепи укажите, какие два устройства соединены последовательно, а какие два устройства подключены параллельно.

Следующий раздел:

Схема электропроводки дома – все, что вам нужно знать

1.

Что такое схема электропроводки дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными методами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

A Схема электропроводки дома — это электрическая схема любой электрической цепи в вашем доме, которая нарисована максимально наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Учитываются размеры помещения, а также точки входа и выхода, сделанные с учетом простоты доступа к этим точкам.

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схемы дома (или комнаты), который помогает в создании системы распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме посредством надлежащего установка и эксплуатация различных элементов, включенных в проект, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.

2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовые:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два варианта развития событий:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.

3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их именами.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.

4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему подключения ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.

5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Символы перетаскивания формируют библиотеку символов в пространство чертежа и размещают там, где вам нужно.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ

СКАЧАТЬ

6.

Советы по эффективному рисованию схемы электропроводки дома

• Убедитесь, что в планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.

7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода.
