Понятие электричества

Все вещества состоят из молекул, которые, в свою очередь, состоят из атомов. У атома есть ядро и движущиеся вокруг него положительно и отрицательно заряженные частицы (протоны и электроны). При нахождении двух материалов рядом друг с другом между ними возникает разность потенциалов (у атомов одного вещества электронов всегда меньше, чем у другого), что приводит к появлению электрического заряда – электроны начинают перемещаться от одного материала к другому. Так возникает электричество. Другими словами, электричество – это энергия, возникающая в результате перемещения отрицательно заряженных частиц из одного вещества в другое.

Скорость перемещения может быть разной. Чтобы движение было в нужном направлении и с нужной скоростью, используются проводники. Если движение электронов по проводнику осуществляется только в одном направлении, такой ток называется постоянным. Если же направление перемещения с определенной частотой меняется, то ток будет переменным. Самым известным и простым источником постоянного тока является батарейка или автомобильный аккумулятор. Переменный ток активно используется в бытовом хозяйстве и в промышленности. На нем работают практически все устройства и оборудование.

К сведению. Движением электрической энергии можно управлять. Способы такого управления изучает курс «Основы электротехники», который необходим всем электрикам, чтобы правильно проложить проводку в доме, не допустить пожара или травм в период работ.

Постоянный ток

Так называется ток, не меняющий вектора движения на каком-либо временном отрезке и направленный строго от положительного полюса к отрицательному. Постоянный электроток отличается способностью к аккумуляции – на ней базируется принцип действия аккумуляторных источников питания.

Кроме того, такой ток может получаться в батарейках посредством химической реакции. Аккумуляторы и гальванические батарейки обеспечивают работу большого числа портативных приборов. На схемах данный вид тока показывают, обозначая плюсовой и минусовой полюса. Если какой-то электроприбор рассчитан на эксплуатацию только при постоянном токе, на корпус ставят соответствующую маркировку в виде одиночной черты или пары параллельных горизонтальных линий.

Электромагнетизм

Это явление входит в число основных понятий электротехники. Оно является продуктом взаимодействия магнитного эффекта и электротока. Первым его зафиксировал Х. Эрстед при приближении компаса к кабелю, по которому проходил ток: стрелка устройства в это время сместилась, что иллюстрировало присутствие магнитного поля поблизости от кабеля.

Электромагнитами называются материалы, в которых магнитные свойства обнаруживаются только при пропускании тока по намотке. Чтобы сила магнитного поля возросла, намотку делают состоящей из большого числа витков. Металлическая основа с магнитными свойствами, которую обматывают, называется сердечником. Вектор линий поля определяется направлением течения электротока в проводе обмотки. Если у магнита присущие ему свойства обнаруживаются константно, а не только при наличии тока и обмотки, его называют постоянным. Часто он имеет кольцевую или подковообразную форму.

Переменный ток

Это один из первых терминов, с которым знакомятся изучающие теорию электричества. Одновременно с этим узнают о его отличиях от постоянного тока.

Этот вид тока характеризуется тем, что циклически меняет свои величину и направление (в отличие от постоянного, у которого эти параметры неизменны на любом временном отрезке). При этом характер изменений можно отразить на графике в виде синусоиды. Когда лампа подключается в электросеть с таким током, минус и плюс на ее контактах будут периодически меняться места.

Применение такого тока дает возможность передачи электрической энергии на очень большие расстояния. Поскольку генераторы создают огромное напряжение, которое опасно подавать в жилые помещения, ток от них направляется в подстанции, где трансформируется.

К сведению. Из этого тока можно получать постоянный с помощью выпрямляющего устройства – диодного моста. Он распрямляет синусоидальную кривую, что заставляет электроны двигаться в одном векторе, не меняя его с течением времени.

Единицы измерения

Одной из основных характеристик такого тока является частота – величина, показывающая число инцидентов изменения параметров за единицу времени. Ее обозначают как f и измеряют в герцах (Гц). Чаще всего для бытовых и промышленных нужд используют частоту 50 Гц. Это означает, что на двух зажимах розетки полюса меняются позициями 50 раз в секунду.

Период – это время, за которое происходит одиночный инцидент изменения. Если в секунду их 50, то период будет равен 0,02 с.

Эффективное значение тока – создающее для некоторого сопротивления выделение тепла, равное определенному переменному току за заданное время.

Трансформаторы

Это приборы, преобразующие переменный электроток с заданными параметрами в ток с иным показателем напряжения, но идентичной исходному частотой. Их действие основано на принципе взаимоиндукции. Устройство является статичным, не снабжено подвижными элементами, потому не является машиной, но учащиеся знакомятся с его действием одновременно с принципами работы электрических машин.

В прибор вмонтированы две катушки с неодинаковым количеством витков (это сделано для обеспечения разницы напряжений). По магнитному полю электроэнергия передается между катушками.

Электрические машины (электродвигатели и генераторы)

Данные механизмы широко используются в автоматике, промышленности, являются главными элементами электроустановок. Два основных типа, различающиеся по назначению и способу действия, – генераторы и двигатели. Любая машина включает в себя устойчивую часть (статор) и подвижную (ротор).

Что изучает электротехника

Радиотехника для начинающих

Данная наука знает практически все об электричестве. Изучить ее необходимо всем, кто хочет получить диплом или квалификацию электрика. В большинстве учебных заведений курс, на котором изучают все, что связано с электроэнергией, называется «Теоретические основы электротехники» или, сокращенно ТОЭ.

Данная наука получила развитие в XIX веке, когда был изобретен источник постоянного тока, и появилась возможность строить электрические цепи. Дальнейшее развитие электротехника получила в процессе новых открытий в области физики электромагнитных излучений. Чтобы без проблем осваивать науку в настоящее время, необходимо иметь знания не только в области физики, но также химии и математики.

В первую очередь, на курсе ТОЭ изучаются основы электричества, дается определение тока, исследуются его свойства, характеристики и направления применения. Далее изучаются электромагнитные поля и возможности их практического использования. Завершается курс, как правило, изучением устройств, в которых используется электрическая энергия.

Предмет изучения электротехники

Чтобы разобраться с электричеством, не обязательно поступать в высшее или среднее учебное заведение, достаточно воспользоваться самоучителем или пройти видеоуроки «для чайников». Полученных знаний вполне хватит, чтобы разобраться с проводкой, заменить лампочку или повесить люстру дома. Но, если планируется профессионально работать с электричеством (например, в должности электромонтера или энергетика), то соответствующее образование будет обязательным. Оно позволяет получить специальный допуск на работу с приборами и устройствами, работающими от источника тока.

Системы автоматической защиты

Электросеть несет 2 вида угроз:

  1. Мощность бытовой проводки достаточна для возгорания материалов, используемых при отделке помещений. Замыкание в сети приводит к неконтролируемому повышению силы тока и воспламенению. Свести вероятность возникновения такой ситуации к нулю невозможно, однако ее снижают путем введения в цепь автоматического выключателя. При повышении параметров тока пластина устройства деформируется, высвобождается пружина, которая размыкает контакты. Автомат не реагирует на импульсы пускового тока.
  2. Нулевой провод связан с землей, фазовый находится под напряжением по отношению к ней. Между таким проводником и заземленными предметами возникает ток. Поражение человека электричеством, образующимся между 2 сетевыми кабелями, практически не опасно. Однако при некоторых условиях прохождения тока электротравма становится смертельной. Автоматические системы защиты следят, чтобы ток входил в один провод и уходил по другому. При появлении напряжения между фазой и заземленным предметом, например, телом человека, УЗО обесточивает сеть.

Основные понятия электротехники

Изучая электричество для начинающих, главное – разобраться с тремя основными терминами:

  • Сила тока;
  • Напряжение;
  • Сопротивление.

Под силой тока понимается количество электрического заряда, протекающего через проводник с определенным сечением за единицу времени. Другими словами, количество электронов, которые переместились из одного конца проводника в другой за некоторое время. Сила тока является самой опасной для жизни и здоровья человека. Если взяться за оголенный провод (а человек – это тоже проводник), то электроны пройдут через него. Чем больше их пройдет, тем больше будут повреждения, поскольку в процессе своего движения они выделяют тепло и запускают различные химические реакции.

Однако чтобы ток шел по проводникам, между одним и другим концом проводника должно быть напряжение или разность потенциалов. Причем она должна быть постоянной, чтобы движение электронов не прекращалось. Для этого электрическую цепь обязательно замыкают, а на одном конце цепи обязательно ставят источник тока, который обеспечивает в цепи постоянное движение электронов.

Сопротивление – это физическая характеристика проводника, его способность к проведению электронов. Чем ниже сопротивление проводника, тем большее количество электронов по нему пройдет за единицу времени, тем выше сила тока. Высокое сопротивление, наоборот, уменьшает силу тока, но влечет за собой нагревание проводника (если напряжение достаточно высоко), что может привести к возгоранию.

Подбор оптимальных соотношений между напряжением, сопротивлением и силой тока в электрической цепи является одной из основных задач электротехники.

Понятия и свойства электрического тока

Электричество представляет собой движение частиц, переносящих заряд. При беспорядочном перемещении свободных электронов подобного не происходит. В перемещении заряда участвуют только упорядоченно движущиеся частицы. Ток всегда протекает направленно. О его присутствии свидетельствуют такие признаки:

  • повышение температуры проводника;
  • силовое воздействие на намагниченные тела;
  • изменение химических свойств проводника.

Ток бывает переменным и постоянным. Во втором случае его параметры являются неизменными. Переменный ток периодически меняет полярность от отрицательной к положительной. Это значит, что направление потока частиц становится противоположным. Скорость изменений представляет собой частоту.

Сила тока

При появлении электричества в цепи заряд переносится через сечение проводника. Величина, прошедшая за единицу времени, называется силой тока и выражается в амперах.

Напряжение

Для поддержания движения частиц, переносящих заряд, требуется сила, действующая в нужном направлении. Она называется электрическим полем или напряженностью. Сила вызывает разность потенциалов и стимулирует движение частиц. Для измерения напряжения используется отдельная единица — вольт. Между основными параметрами тока существует зависимость, отраженная в законе Ома.

Сопротивление

Эта величина является характеристикой проводника, связанной с током. Сопротивление, выражаемое в омах, обозначает противодействие материала течению заряженных частиц. Параметр увеличивается по мере уменьшения сечения и роста длины проводника. Под влиянием сопротивления материал нагревается. Величина в 1 Ом возникает при силе тока в 1 А и напряжении 1 В.

Мощность тока

Электрический ток используется для выполнения работы — нагрева батарей, вращения мотора и т. д. Вычислить мощность в ваттах можно, умножив силу тока на напряжение. Например, нагреватель, работающий от сети 220 В, потребляет 2200 Вт. Значит, для его функционирования требуется сила в 10 А. Лампа накаливания 100 Вт потребляет 0,45 А.

Энергия и мощность

Начинающий электромонтер должен научиться разбираться в таких понятиях. Энергия бывает электрической, тепловой, механической или ядерной. Ее невозможно создать или уничтожить. Один вид энергии способен преобразовываться в другой. Например, в бытовых приборах электроэнергия превращается в тепло или звук. Любое устройство потребляет некоторое количество энергии за заданный отрезок времени.

Каждый прибор характеризуется своей величиной, представляющей собой мощность.

Пусковой ток

Нужно различать параметры потребляемого прибором тока при его работе и включении. В последнем случае наблюдается скачок, многократно превышающий эксплуатационные показатели. Поступающий в момент включения ток называется пусковым. Самым большим параметром обладают электродвигатели. Пусковой ток подается до момента набора валом нужной скорости вращения. Подобное характерно для большинства бытовых приборов. Блоки питания снабжаются устройствами, накапливающими энергию для запуска.

Пусковой ток не характерен для маломощных нагревательных элементов. Вычислить параметр, зная мощность прибора, не получится. Устройствам свойственны разные соотношения. Кроме того, современные приборы снабжаются ограничителями пускового тока.

Закон Ома

Сила тока равна напряжению, деленному на сопротивление. Это — основное положение закона Ома. Он действует в отношении постоянного и переменного тока. Через провод сопротивлением 1 Ом под напряжением 1 В проходит ток силой 1 А. Из закона Ома вытекают 2 следствия:

  1. При данных силе тока и сопротивлении можно рассчитать мощность, выделяемую цепью. Для этого квадрат первого параметра умножают на второй.
  2. При данных напряжении и сопротивлении можно рассчитать мощность. При этом квадрат первой величины делят на значение второй.

Закон Кулона

Согласно короткому описанию, это физический закон, который говорит о взаимодействии между прямо стоящими точечными электрозарядами в зависимости от того, на каком расстоянии они находятся. Согласно полному определению, формулировка обозначает, что между двумя точками в виде электрических зарядов формируется вакуум. Там появляется конкретная сила, которая пропорциональна умножению их модульных частиц, поделенных на квадратный показатель расстояния.

Расстояние — длина, которая соединяет заряды. Сила взаимодействия направлена по отрезку. Кулоновская сила — сила, отталкивающая при зарядах минус-минус и плюс-плюс и притягательная при минус-плюс и плюс-минус.

Обратите внимание! Электрическая сила формула выглядит так: F=k⋅|q1|⋅|q2|/r2, где F — сила заряда, q — величина заряда, r — вектор или расстояние между зарядами, а k — коэффициент пропорциональности. Последний равен c2·10−7 Гн/м.

Закон Кулона

Решение задачи с законом Кулона. При наличии заряженных шариков, которые находятся на расстоянии 15 см и отталкиваются с силой 1 Н в поиске начального заряда, выявить неизвестное можно, переведя основные единицы в систему СИ и подставив величины в указанную формулу. Выйдет значение 2 * 5 * 10 (-8) = 10 (-7).

Теорема Гаусса

Основной закон в электродинамике, входящий в уравнения Максвелла. Это следствие из кулоновского умозаключения и принципа суперпозиции. По ней вектор напряжения поля движется сквозь произвольное значение замкнутой поверхности, окруженной зарядами. Он имеет пропорциональность сумме заряженных частиц, которые находятся внутри этого замкнутого пространства. Указанный вектор поделен на е0. Все это выражается формулой, указанной ниже.

Теорема Гаусса

Емкость плоского конденсатора

Емкостью называется проводниковая характеристика, по которой электрический заряд может накапливать энергию. Плоским конденсатором называются несколько противоположно заряженных пластин, разделенных диэлектрическим тонким слоем. Емкостью плоского конденсатора считается его характеристика, способность к накоплению электрической энергии.

Обратите внимание! Это физическая величина, которая равна делению заряда на разность потенциалов его обкладки. Зарядом при этом служит заряженная одна пластина.

Если в задаче требуется узнать емкость конденсатора из двух пластин с площадью в 10(-2) квадратных метров и в них находится 2*10(-3) метровый лист, ε0 электрическая постоянная с 8,85×10-12 фарад на метр и ε=6 — диэлектрическая проницаемость слюды. В таком случае нужно вставить значения в формулу C= ε* ε* S/d.

Емкость плоского конденсатора

Энергия плоского конденсатора

Поскольку любая частица конденсатора имеет способность запаса энергии, который сохранен на конденсаторной обкладке, вычислить эту самую Е просто, поскольку чтобы элемент зарядился, ему нужно совершить работу. Работа совершается полем. В результате была выведена следующая формула: Еp = А = qEd, где А является работой, d — расстоянием.

Энергия

Электротехника и электромеханика

Электромеханика является разделом электротехники. Она изучает принципы функционирования устройств и оборудования, которые работают от источника электрического тока. Изучив основы электромеханики, можно научиться ремонтировать различное оборудование или даже проектировать его.

В рамках уроков по электромеханике, как правило, изучаются правила преобразования электрической энергии в механическую (каким образом функционирует электродвигатель, принципы работы любого станка и так далее). Также исследуются и обратные процессы, в частности, принципы действия трансформаторов и генераторов тока.

Таким образом, без понимания того, как составляются электрические цепи, принципов их функционирования и других вопросов, которые изучает электротехника, осваивать электромеханику невозможно. С другой стороны, электромеханика является более сложной дисциплиной и носит прикладной характер, поскольку результаты ее изучения применяются непосредственно при конструировании и ремонте машин, оборудования и различных электрических устройств.

Безопасность и практика

Осваивая курс электротехники для начинающих, необходимо уделить особое внимание вопросам безопасности, поскольку несоблюдение определенных правил может привести к трагическим последствиям.

Первое правило, которому необходимо следовать, – обязательно знакомиться с инструкцией. У всех электроприборов в руководстве по эксплуатации всегда имеется раздел, который посвящен вопросам безопасности.

Важно! Выполнение рекомендаций позволит избежать травм и нанесения вреда имуществу.

Второе правило заключается в контроле состояния изоляции проводников. Все провода обязательно должны покрываться специальными материалами, не проводящими электричество (диэлектриками). Если изоляционный слой нарушен, в первую очередь, следует его восстановить, иначе возможно нанесение вреда здоровью. Кроме того, работу в целях безопасности с проводами и электрооборудованием следует производить только в специальной одежде, которая не проводит электричество (резиновые перчатки и диэлектрические боты).

Третье правило состоит в использовании для диагностики параметров электросети только специальных приборов. Ни в коем случае не стоит делать этого голыми руками или пробовать «на язык».

Обратите внимание! Пренебрежение данными элементарными правилами является основной причиной травм и несчастных случаев в работе электриков и электромонтеров.

Законы Кирхгофа

Электрика любого помещения выполняется в виде замкнутых, рабочих электрических цепей. Два главных закона, которые определяют процессы в электрических сетях, являются законы Кирхгофа. Их два. Оба из них применяются и для постоянных и для переменных токов.

Первый закон Кирхгофа утверждает:

Суммарная величина токов направленная к узлу электрической сети равна суммарной величине токов направленных от узла.

В практике на основе первого закона Кирхгофа основана работа Устройств защитного отключения (УЗО). Работа УЗО заключается в отключении электропитания сети при возникновении токов утечки. При нормальном режиме работы суммарное значение тока, втекающая в электрическую сеть равна значению тока утекающему из нее. Если равенство токов нарушается, значит, в сети есть утечка. УЗО сконструировано и подключено таким образом, что при утечке тока УЗО его обнаруживает и размыкает питание электросети.

Второй закон Кирхгофа гласит:

Любой замкнутый контур переменной электрической сети имеет равные значения комплексных напряжений и ЭДС (электродвижущих сил) на всех пассивных элементах сети.

Примечание: Комплексное напряжение это значение напряжение в сети переменного тока.

Практическое применение можно пояснить на любой квартирной группе электропитания. Для пояснения рассмотрим квартиру.

Сколько бы групп электропитания в квартире не было, на любой розетке или светильнике напряжение в сети (при рабочем режиме) будет 220 вольт.

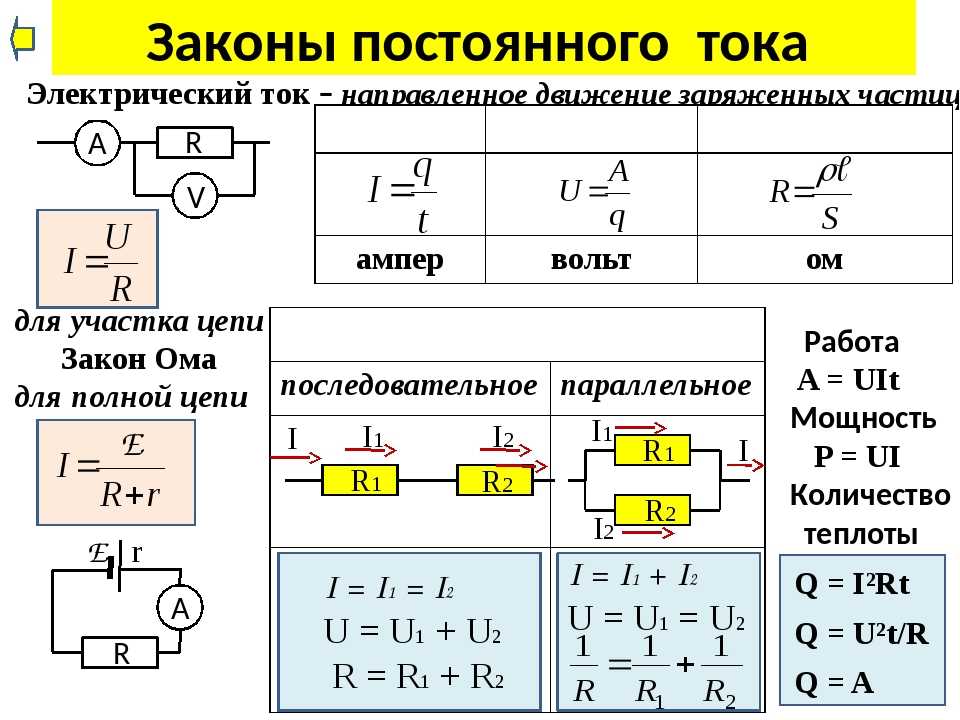

Формулы для постоянного электрического тока

Постоянный электрический ток не изменяется в величине и направлении. Он используется для расчета замкнутой, однородной цепи, мощности и прочих параметров. Поэтому важно знать формулы для него и основные законы, связанные с ним.

Закон Ома для участка однородной цепи

Чтобы электрический ток существовал, нужно поле. Для его образования, нужны потенциалы или разность их, выраженная напряжением. Ток будет направлен на снижение потенциалов, а электроны начнут свое передвижение в обратном направлении. В 1826 г. Г. Ом провел исследование и сделал заключение: чем больше показатель напряжения, тем больше ток, который проходит через участок.

К сведению! Смежные проводники при этом проводят электричество по-разному. То есть каждый элемент имеет свою проводимость, электрическое сопротивление.

В результате, согласно теореме Ома, сила тока для участка однородной цепи будет иметь прямую пропорциональность показателю напряжения на нем и обратную пропорциональность проводниковому сопротивлению.

Закон Ома

По формуле I = U / R, где I считается силой тока, U — напряжением, а R — электрическим сопротивлением, последнее значение можно найти, если p * l / S, где p является удельным проводниковым сопротивлением, l — длиной проводника, а S — площадью поперечного проводникового сечения.

Закон Ома для замкнутой цепи с источником тока

Ом сделал формулу и для замкнутой цепи. По ней ток на этом участке из токового источника, имеющего внутреннее и внешнее нагрузочное сопротивление, равен делению электродвижущей силы источника на сумму внутреннего и внешнего сопротивления. Она выглядит так: I = e / R + r, где I является токовой силой, е — ЭДС, R — сопротивлением, а r — внутренней сопротивляемостью источника напряжения.

Обратите внимание! В физическом смысле по этому закону, чем выше показатель ЭДС, тем выше источник энергии, больше скорость движения зарядов. Чем выше сопротивляемость, тем ниже величина тока.

Закон Ома для замкнутой цепи

Работа постоянного тока

Энергия, когда проходит через проводник, упорядоченно двигается в носитель. Во время движения она совершает работу. В результате работой постоянного тока называется деятельность поля, направленная на перенос электрических зарядов по проводнику. Она равна умножению I на совершаемое работой напряжение и время.

Закон Джоуля-Ленца

Когда электричество проходит через какой-то проводник с сопротивляемостью, всегда высвобождается теплота. Количество тепла, которое высвободилось за определенный промежуток времени, определяет закон Джоуля-Ленца. По формуле мощность тепла равняется умножению плотности электричества на напряжение — w =j * E = oE(2).

Обратите внимание! В практическом понимании закон имеет значение для снижения потери электроэнергии, выбора проводника для электроцепи, подбора электронагревательного прибора и использования плавкого предохранителя для защиты сети.

Закон Джоуля-Ленца

Советы начинающим

Чтобы получить начальное представление об электричестве и принципах работы устройств с его применением, рекомендуется пройти специальный курс или изучить пособие «Электротехника для начинающих». Подобные материалы разработаны специально для тех, кто пытается с нуля освоить данную науку и получить необходимые навыки для работы с электрооборудованием в быту.

Советы начинающим электрикам

В пособии и видеоуроках подробно рассказывается, как устроена электрическая цепь, что такое фаза, а что такое ноль, чем отличается сопротивление от напряжения и силы тока и так далее. Отдельное внимание уделяется технике безопасности, чтобы избежать травм при работе с электроприборами.

Конечно, изучение курсов или чтение пособий не позволит стать профессиональным электриком или электромонтером, но решить большинство бытовых вопросов по итогам освоения материала будет вполне по силам. Для профессиональной работы требуется уже получение специального допуска и наличие профильного образования. Без этого выполнять должностные обязанности запрещается различными инструкциями. Если же предприятие допустит человека без необходимого образования к работе с электрооборудованием, и он получит травму, руководитель понесет серьезное наказание, вплоть до уголовного.

Источники

  • https://elquanta.ru/teoriya/ehlektrotekhnika-dlya-nachinayushhikh. html
  • https://amperof.ru/teoriya/osnovy-elektrotexniki.html
  • https://panelektro.ru/ampery/kak-nauchitsya-razbiratsya-v-elektrike.html
  • https://rusenergetics.ru/polezno-znat/formuly-elektrichestva
  • https://elesant.ru/osnovy-elektriki/zakony-elektrotexniki

[свернуть]

Формулы по электротехнике и электронике

Все выучить — жизни не хватит, а экзамен сдать надо. Ни пуха, ни пера! Данное учебное пособие предназначено для студентов высших и средних специальных учебных заведений, изучающих электронику и электротехнику. Приведённый ознакомительный фрагмент книги Электроника и электротехника. Шпаргалка Ю. Щербакова предоставлен нашим книжным партнёром — компанией ЛитРес.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Основные электрические законы

  • Электротехника

  • Частота электрического тока — определение, физический смысл

  • Электрический импеданс

  • Теоретические основы электротехники — ТОЭ. В помощь студенту

  • Электроника и электротехника. Шпаргалка (Ю. В. Щербакова)

  • Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как находить общее сопротивление цепей. Преобразование треугольника в звезду

Основные электрические законы



Все выучить — жизни не хватит, а экзамен сдать надо. Ни пуха, ни пера! Данное учебное пособие предназначено для студентов высших и средних специальных учебных заведений, изучающих электронику и электротехнику. Приведённый ознакомительный фрагмент книги Электроника и электротехника. Шпаргалка Ю. Щербакова предоставлен нашим книжным партнёром — компанией ЛитРес.

За единицу активной мощности принят ватт Вт , реактивной мощности — вольт-ампер реактивный ВАР , полной мощности — вольт-ампер ВА. Реактивные индуктивная, емкостная мощности , обусловленные соответственно энергией магнитного поля индуктивности и электрического поля емкости, не совершают никакой полезной работы, но они оказывают существенное влияние на режим работы электрической цепи. Циркулируя по проводам трансформаторов, генераторов, двигателей, линий передач, они нагревают их.

Поэтому расчет проводов и других элементов устройств переменного тока производят исходя из полной мощности, которая учитывает активную и реактивную мощности. Коэффициент мощности имеет большое практическое значение: он показывает, какая часть полной мощности является активной мощностью.

Полная мощность и коэффициент мощности наряду с другими параметрами являются расчетными величинами и в конечном счете определяют габаритные размеры трансформаторов, генераторов, двигателей и других электротехнических устройств.

Ваттметр измеряет активную мощность Р цепи. Полная мощность цепи равна произведению показаний вольтметра и амперметра. Реактивную индуктивную мощность и коэффициент мощности цепи рис. Электроника и электротехника. Щербакова Все выучить — жизни не хватит, а экзамен сдать надо. Оглавление 1.

Электротехника

Электрическая прочность — это одна из важнейших характеристик изоляции. В этой статье мы рассмотрим что это такое и где используется это понятие. ЭДС и напряжение измеряются в Вольтах. Из-за этого люди часто думают, что это одно и тоже. Но это не так, в статье мы рассказали чем отличается ЭДС от напряжения.

Некоторые формулы электротехники. . по организации самостоятельной работы студентов по дисциплине «Электротехника и электроника» по.

Частота электрического тока — определение, физический смысл

Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел. Основы спутникового телевидения перейти в раздел. Каталог схем перейти в раздел. Литература перейти в раздел. Статьи перейти в раздел. Схемы телевизоров перейти в раздел. Файловое хранилище перейти в раздел. Доска объявлений перейти в раздел.

Электрический импеданс

Тензор электромагнитного поля Тензор энергии-импульса 4-потенциал 4-ток. Это понятие и термин ввёл физик и математик О. Хевисайд в году [2] [3]. Если к его концам приложить некоторое напряжение U подсоединить источник напряжения , то через резистор пойдёт электрический ток I. Если через резистор пропустить электрический ток I подсоединить источник тока , то между концами резистора возникнет падение напряжения U.

Переменный ток имеет ряд важных характеристик, влияющих на его физические свойства.

Теоретические основы электротехники — ТОЭ. В помощь студенту

Мощность, работа и потери КПД электрических цепей. Мощность — физическая величина, характеризующая скорость передачи или преобразования электрической энергии. Мощность электрического тока P — характеристика скорости передачи преобразования энергии. Измеряется в ваттах Вт. При различных значениях напряжения и величине заряда, выполняется различная работа, следовательно, необходимо оценить величину скорости передачи преобразования энергии.

Электроника и электротехника. Шпаргалка (Ю. В. Щербакова)

Закон Ома для электрической цепи. Согласно этому закону сила тока I в электрической цепи равна э. Полное сопротивление замкнутой электрической цепи рис. Поэтому сила тока. Чем больше э. Е источника и чем меньше сопротивление электрической цепи, тем больший ток проходит по этой цепи.

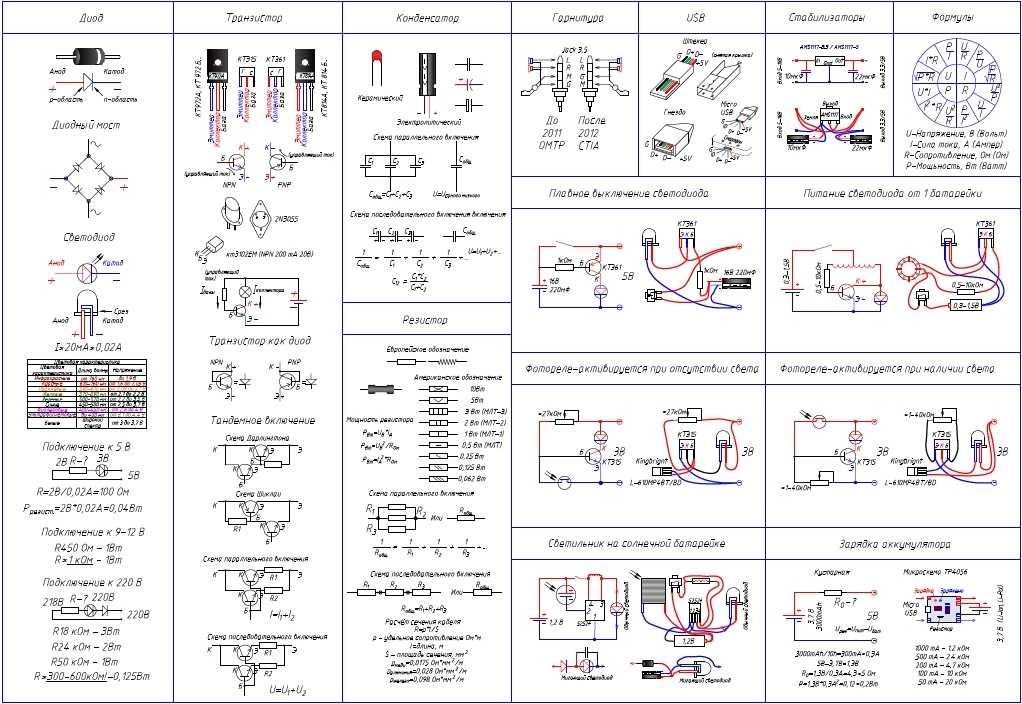

Принцип работы одного из основополагающих законов электротехники хочется Кружок под формулой облегчает ее запоминание и пользование для.

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

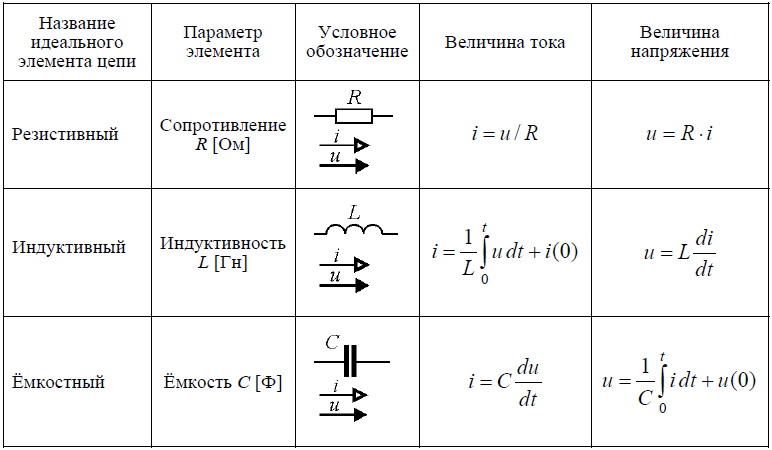

Таблица 2. Электрические величины, обозначения, единицы измерения в Международной системе СИ. Параметры гармонических величин тока, напряжения. Таблица 4.

Этот рисунок напоминает, что электрический ток — это упорядоченное движение заряженных частиц в определенной среде. Передвижение их возможно под действием приложенной внешней энергии, создающей разность потенциалов — напряжение. Однако, внутренние силы проводников и элементов схемы уменьшают величину тока, оказывают сопротивление его перемещению. Рассмотрим простую схему 2, поясняющую действие закона Ома для участка электрической цепи постоянного тока. В качестве источника напряжения U используем аккумуляторную батарею , которую подключим к сопротивлению R толстыми и одновременно короткими проводами в точках А и В.

Основные электротехнические формулы. Закон Ома.

Формула двух узлов :. Пример 4. Метод узловых потенциалов. Метод пропорциональных величии. Метод применяют для нахождения неизвестных токов при цепочечном соединении резистивных элементов в электрических цепях с одним источником. Токи и напряжения, а также и известную ЭДС цепи выражают через ток самой удаленной от источника ветви.

В предыдущей статье мы познакомились с основными электрическими понятиями , такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств. Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом — законом Ома.



Основные формулы и уравнения электротехники

Ниже приведены электротехнические формулы и уравнения для основных величин, т. е. ток , напряжение , мощность , сопротивление и полное сопротивление в цепях постоянного и переменного тока (однофазных и трехфазных).

Содержание

Формулы электрического тока

Формулы электрического тока в цепи постоянного тока

  • И = В/Р
  • I = P/V
  • I = √P/R

Формулы электрического тока в однофазной цепи переменного тока

  • I = P / (V x Cosθ)
  • I = (В/З)

Формулы электрического тока в трехфазной цепи переменного тока

  • I = P / √3 x V x Cosθ

Формулы напряжения или электрического потенциала

Формула электрического потенциала или напряжения в цепях постоянного тока

  • В = I x R
  • В = П/Я
  • В = √ (П x Р)

Формулы напряжения или электрического потенциала в однофазных цепях переменного тока

  • В = P/(I x Cosθ)
  • В = I х Z

Формулы напряжения в трехфазных цепях переменного тока

  • V L = √3 V pH или V L = √3 E pH …
  • В Д  = В РН      …     [Соединение треугольником]

Формулы мощности

Формулы мощности в цепях постоянного тока

  • P = V x I
  • P = I 2 x R
  • Р = В 2 /Р

Формулы мощности в однофазных цепях переменного тока

  • P = V x I Cosθ
  • P = I 2 х R Cosθ
  • P = (V 2 /R) Cosθ

Формулы мощности в трехфазных цепях переменного тока

  • P = √3 x V L x I L  Cosθ
  • P = 3 x V P x I P  Cosθ

Формулы электрического сопротивления

Формулы электрического сопротивления и импеданса в цепях постоянного тока

  • R = V/I
  • R = P/I 2
  • Р = В 2 /P

Формулы электрического сопротивления и импеданса в цепях переменного тока

В цепях переменного тока (емкостная или индуктивная нагрузка), сопротивление = полное сопротивление, т. е. R = Z

  • Z 2 = R 2 + X 2 … В случае сопротивления и реактивного сопротивления
  • Z = √(R 2  + X L 2 ) … В случае индуктивной нагрузки
  • Z = √(R 2  + X C 2 ) … В случае емкостной нагрузки
  • Z = √(R 2  + (X L – X C ) 2 … В случае как индуктивных, так и емкостных нагрузок.

Полное сопротивление — это сопротивление цепей переменного тока, т. е. резистивных, ограничивающих и индуктивных цепей (уже упомянутых выше). Где «Z» — импеданс в омах, «R» — сопротивление в омах, а «X» — реактивное сопротивление в омах.

Полезно знать:

  • I = ток в амперах (А)
  • В = напряжение в вольтах (В)
  • P = мощность в ваттах (Вт)
  • R = сопротивление в Ом (Ом)
  • Z = импеданс = сопротивление цепей переменного тока в омах
  • Cosθ = коэффициент мощности = разность фаз между напряжением и током в цепях переменного тока
  • В PH = Фазное напряжение
  • В L = Напряжение сети

Кроме того,

X L  = индуктивное реактивное сопротивление

X L  = 2π f L… Где L = индуктивность в Генри

А;

X C  = емкостное реактивное сопротивление

X C  = 1/2π f C… Где C = емкость в фарадах.

Кроме того, ω = 2π f

[/box]

В следующей таблице приведены уравнения и формулы тока, напряжения, мощности и сопротивления в цепях постоянного тока и 1-Φ и 3-Φ переменного тока.

Количество DC Однофазный переменный ток Трехфазный переменный ток
Текущий

(И)

  • И = В/Р
  • I = P/V
  • I = √P/R
  • I = P/(V x Cosθ)
  • I = (В/З)
  • I = P / √3 x V x Cosθ
Напряжение

(В)

  • В = I x R
  • В = П/Я
  • В = √ (П x Р)
  • В = P/(I x Cosθ)
  • В = I / Z
  • В L  = √3 В PH  или В L  = √3 E РН
  • В Д  = В РН
Мощность

(П)

  • Р = IV
  • П = И 2 Р
  • Р = В 2 /Р
  • P = V x I x Cosθ
  • P = I 2  x R x Cosθ
  • P = (V 2 /R) x Cosθ
  • P = √3 В L  I L  CosФ
  • Р = 3 В Ph I Ph CosФ
Сопротивление

(Р)

  • Р = В/И
  • R = P/I 2
  • Р = В 2 /P
  • Z = √(R 2  + X L 2 )
  • Z = √(R 2  + X C 2 )
  • Z = √(R 2  + (X L – X C ) 2

Прочие формулы для дополнительных электрических величин Единицей проводимости является Симен или Мхо, обозначаемая символом «G» или «℧».

Емкость:

C = Q / V

Где «C» — емкость в фарадах, «Q» — заряд в кулонах, а «V» — напряжение в вольтах. Единицей измерения емкости является фарад «Ф» или микрофарад «мкФ».

Индуктивность:

В L = -L (di / dt)

di/dt» — скорость изменения тока в амперах в секунду. Единицей индуктивности «L» является Генри «H». Он также известен как закон Ома для индуктивности.

Заряд:

Q = C x V

Где «Q» — заряд в кулонах, «C» — емкость в фарадах, а «V» — напряжение в вольтах.

Частота:

F = 1 / T

Период времени

T = 1 / F

, где « F ». «T» — периоды времени в секундах.

Related Posts:

  • Формулы мощности в однофазных и трехфазных цепях постоянного и переменного тока
  • Формулы и уравнения в области электротехники и электроники
  • Формулы основных электрических величин

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Электрические формулы

Общие электрические единицы, используемые в формулах и уравнениях:

  • Вольт — единица электрического потенциала или движущей силы — потенциал необходим для передачи одного ампера тока через сопротивление в один ом
  • Ом — единица сопротивления — один ом — это сопротивление, оказываемое прохождению одного ампера при возбуждении одним вольтом
  • Ампер — единицы силы тока — один ампер — это ток, который один вольт может передать через сопротивление в один ом
  • ватт — единица электрической энергии или мощности — один ватт является произведением одного ампера и одного вольта — один ампер тока, протекающего под действием силы в один вольт, дает один ватт энергии
  • Вольт-ампер — произведение вольта на ампер по показаниям вольтметра и амперметра — в системах постоянного тока вольт-ампер равен ваттам или отдаваемая энергия — в системах переменного тока — вольты и амперы могут быть или не быть синхронными на 100% — когда синхронные вольт-амперы равны ваттам на ваттметре — когда не синхронные вольт-амперы превышают ватты — реактивная мощность
  • Kilovolt Ampere — Один киловолт Ampere — KVA — равен 1000 вольт Amperes
  • Силовой фактор — соотношение Watts к Volt Amperes

Electrical потенциал -OHM -Ampers

. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002. 9002.

.

U = R I (1A)

U = P / I (1B)

U = (P R) 1/2 119252 (P R) 1/2 119252 .0603

Скачать и печать закона OHM’s

Электрический ток — Закон OHM

I = U / R (2A)

I = P / U (2B) 111061111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111119н. (P / R) 1/2 (2C)

Электрическое сопротивление — Закон Ом

R = I (3A)

(3A)

(3A)0251 R = U 2 / P (3B)

R = P / I 2 (3C)

Пример — ОХМ.

сопротивление 18 Ом .

I = (12 В) / (18 ω )

= 0,67 (а)

  • Загрузку ОМКАМА.0026

Electric Power

P = U I                       (4a)

P = R I 2                     (4b)

P = U 2 / R                   (4c)

где

P = мощность (Вт, Вт, Дж/с)

U = напряжение (вольт, В)

I 0011

R = Сопротивление (OHMS, ω)

Загрузка и печать закона OHM

Загрузка и печать закона OHM

Электроэнергия

ЭЛЕКТИРОВАННАЯ Энергия. P T (5)

, где

W = Энергия (WS, J)

T = Время (S)

Альтернатива — Мощность может быть выражена

9

P = Вт / т                     (5b)

Мощность – это потребление энергии за счет потребления времени.

Пример. Потеря энергии в резисторе

Батарея 12 В соединена последовательно с сопротивлением 50 Ом . Мощность, потребляемая резистором, может быть рассчитана как

P = (12 В) 2 / (50 Ом)

   = 2,9 Вт

0251 60 seconds can be calculated

W = (2.9 W) (60 s)

  = 174 Ws, J

  = 0.174 kWs

  = 4.8 10 -5 kWh

Пример — электрическая плита

Электрическая плита потребляет 5 МДж энергии от источника питания 230 В при включении в течение 60 минут .

  • энергия для нагрева воды

Номинальная мощность — энергия в единицу времени — печи может быть рассчитана как

P = (5 MJ) (10 6 J/MJ)/((60 мин) (60 с/мин))

= 1389 W

= 1,39 кВт

ТОРКОЕ Можно рассчитать

I = (1389 Вт) / (230 В)

= 6 Ампер

Электрические двигатели

Эффективность моторной моторики

° С.

Формулы в электротехнике: Формулы, законы, правила, примеры по ТОЭ
