Расположение проводки в панельном доме и устройство внутренних электросетей

Монтируем проводку в квартире панельного дома

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Содержание

• Электросеть квартиры
• Монтаж внутренних электросетей квартиры
  • Монтаж распределительного щита
  • Монтаж электропроводки
  • Расположение электропроводки
  • Монтаж электроприемников
• Вывод

Электросеть квартиры

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Схема распределительного щита управления

Итак:

• Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
• Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
• От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

• В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников. Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Монтаж распределительного щита управления

Итак:

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Расположение проводки в квартире панельного дома

Итак:

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

На фото представлены правила монтажа проводки в квартире

Итак:

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем. Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

Автоматический выключатель УЗО на ток утечки в 30мА

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

Как найти распределительную коробку в стене: все способы

Содержание

• 1 Почему найти распределительную коробку сложно
• 2 Как найти распределительную коробку в стене: способы и инструкция

Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.

Почему найти распределительную коробку сложно

Главная сложность в таком поиске заключает в том, что проводка всегда скрывается в стене, если вы самостоятельно осуществляли монтаж электропроводки, вы должны знать, что и где находить. Но, бывает когда жилье старое или вы его только купили, в таком случае, узнать, где находится распределительная коробка в стене проблематично.

Вторая сложность заключается в том, что после поиска необходимо открыть коробку и сделать новое ответвление, при этом, не нарушая целостности стены (большого периметра). Если вы точно определите место ее нахождения, тогда вы сможете серьезно упростить себя задачу на этом этапе, а как найти распределительную коробку в стене, вы и узнаете дальше. Узнайте о том, что нужно делать, если отключили свет.

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

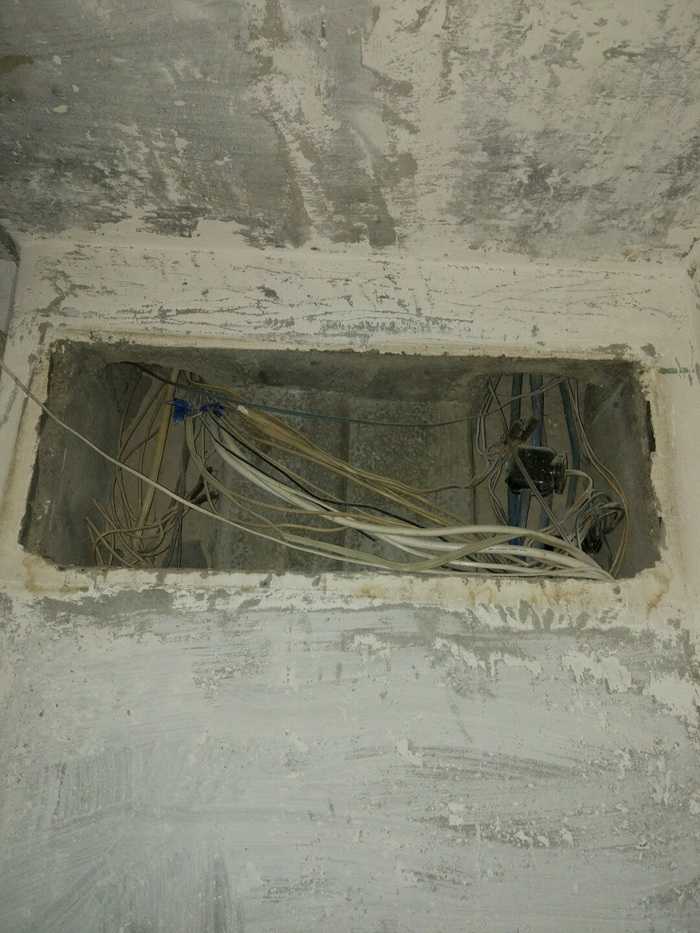

1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0. 5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, над которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной зоны, например, пристройки, большой кухни или отдельного гаража. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9.0003 мертвая передняя крышка . Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение:  Всегда выключайте главный автоматический выключатель (см. следующий слайд) перед снятием заглушки передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертельного электрического тока) , если коммунальная компания не отключит подачу электроэнергии в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу ветвь автоматические выключатели (выключатели, управляющие отдельными цепями) в щите.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, обозначающее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и вставляются в обе горячие шины. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т.  д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из оголенной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием устройства защиты от перегрузки по току, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

• Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
• Двухполюсные выключатели обеспечивают напряжение 240 вольт и номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
• Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
• Дуговые прерыватели цепи (AFCI) защищают всю цепь от дуговых замыканий, помогая предотвратить пожары в доме. Некоторые выключатели двойного назначения могут одновременно обеспечивать защиту как GFCI, так и AFCI.
