Чем опасны LAN-розетки в общедоступных местах офиса

Проводные сети считаются более безопасными, чем Wi-Fi: они требуют физического доступа к подключенным устройствам. Тем не менее, у них тоже есть слабые места. Рассказываем, какие.

Сетевые розетки в прихожих и приемных

Представьте: ваша компания переезжает в новый офис. В нем делают небольшой ремонт, возможно, меняют назначение комнат, а вот розетки, в том числе сетевые, чаще всего оставляют там, где их разместил предыдущий арендатор или владелец помещения. Ведь вскрывать стены и перекладывать провода — долго и дорого. При этом некоторые Ethernet-порты могут оказаться в не очень подходящих местах, например в приемной или прихожей.

Многие компании не отключают такие розетки, даже если не планируют их использовать. Между тем, до них могут дотянуться не только сотрудники, но и посетители офиса — курьеры, соискатели, представители клиентов и партнеров. Ничто не мешает постороннему подключиться к оставленной в приемной LAN-розетке и через нее проникнуть во внутреннюю сеть вашей компании. Скорее всего, на него не обратят особого внимания: уткнувшийся в ноутбук гость, ожидающий нужного сотрудника, не выглядит подозрительно. Даже если кто-то заметит провод, то, вероятно, подумает, что посетитель решил подзарядить устройство.

Конечно, на взлом защиты сетевых ресурсов преступнику придется потратить некоторое время. Однако если они защищены простыми паролями или паролями по умолчанию, получить к ним доступ можно за считаные секунды. Кроме того, если LAN-розетка в приемной расположена в достаточно укромном месте, злоумышленник может подключить к ней небольшое устройство с удаленным доступом, а потом атаковать вашу сеть из удобного ему места.

Сетевые устройства в общедоступных местах

Не меньшую опасность несет сетевое оборудование, находящееся в общедоступных местах. Посетитель вашего офиса вполне может улучить момент и подключить свое устройство к роутеру или сетевому принтеру. Атаковать могут также терминалы и банкоматы, если сетевые провода и порты не скрыты в корпусе устройства. Так, в 2016 году злоумышленники подключили скиммеры к незащищенным банкоматам и какое-то время собирали данные о карточках клиентов.

Как защититься

Чтобы исключить возможность атаки через сетевые розетки и устройства, расположенные в общедоступных местах, необходимо тщательно контролировать те и другие:

• Роутеры и другие сетевые устройства по возможности размещайте в помещениях, куда нет доступа посетителям.
• Ведите учет сетевых розеток и оборудования и обязательно отключайте то, что не используете, особенно если оно находится в общедоступном месте.
• Выделите критически важные подразделения в отдельные подсети. Тогда злоумышленник не сможет добраться до них, даже если подключится к вашей локальной сети.
• Защищайте все компьютеры и серверы при помощи надежных защитных решений. Например, таких как Kaspersky Endpoint Security for Business.

Советы

Фальшивые финансовые регуляторы

В электронных письмах мошенники притворяются представителями государственных органов, чтобы выманить у пользователей их личные данные и деньги.

Продавцы воздуха в онлайн-магазинах

Рассказываем, как мошенники обманывают пользователей известного маркетплейса с помощью поддельной страницы оплаты товара.

Подпишитесь на нашу еженедельную рассылку

• Email*
• *
  • Я согласен(а) предоставить мой адрес электронной почты АО “Лаборатория Касперского“, чтобы получать уведомления о новых публикациях на сайте. Я могу отозвать свое согласие в любое время, нажав на кнопку “отписаться” в конце любого из писем, отправленных мне по вышеуказанным причинам.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.

Часто во время ремонта собственники квартир забывают о том, что необходимо заранее провести кабель для подключения телефона. И еще чаще забывают о том, что в квартире в любой момент может появиться компьютер и, вероятно, потребуется его подключение к сети интернет.

Даже если об этом не забыли, часто бывает, что электрики, которые отлично могут сделать силовую электропроводку, ничего не знают о том, как правильно уложить кабель для подключения компьютера.

Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.

Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

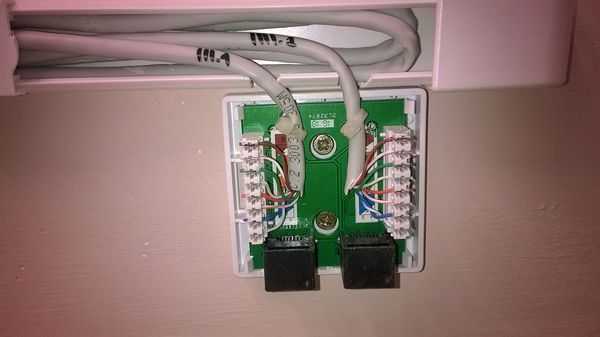

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

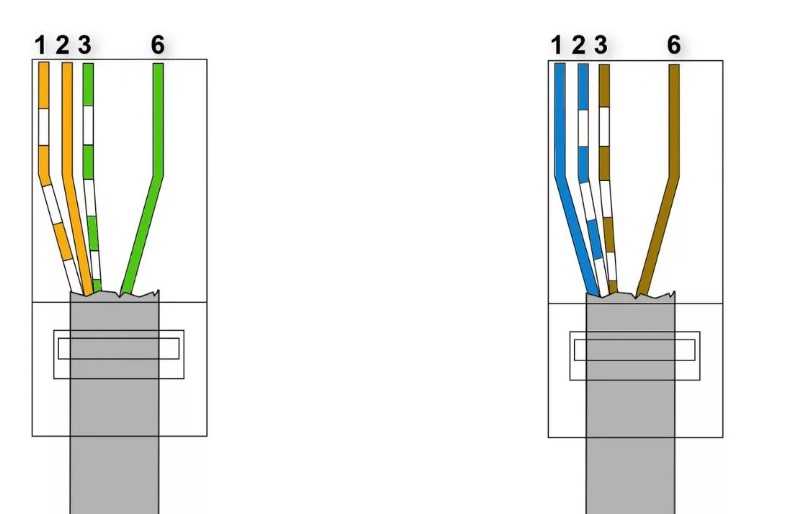

Контакты в компьютерной розетке используются следующим образом:

Контакт — Предназначение

1 — передача сигнала

2 — передача сигнала

3 — прием сигнала

4 — не используется

5 — не используется

6 — прием сигнала

7 — не используется

8 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:

Контакт  — Предназначение

1 — Компьютер

2 — Компьютер

3 — Компьютер

4 — Телефон

5 — Телефон

6 — Компьютер

7 — Не используется

8 — Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.

Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.

Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

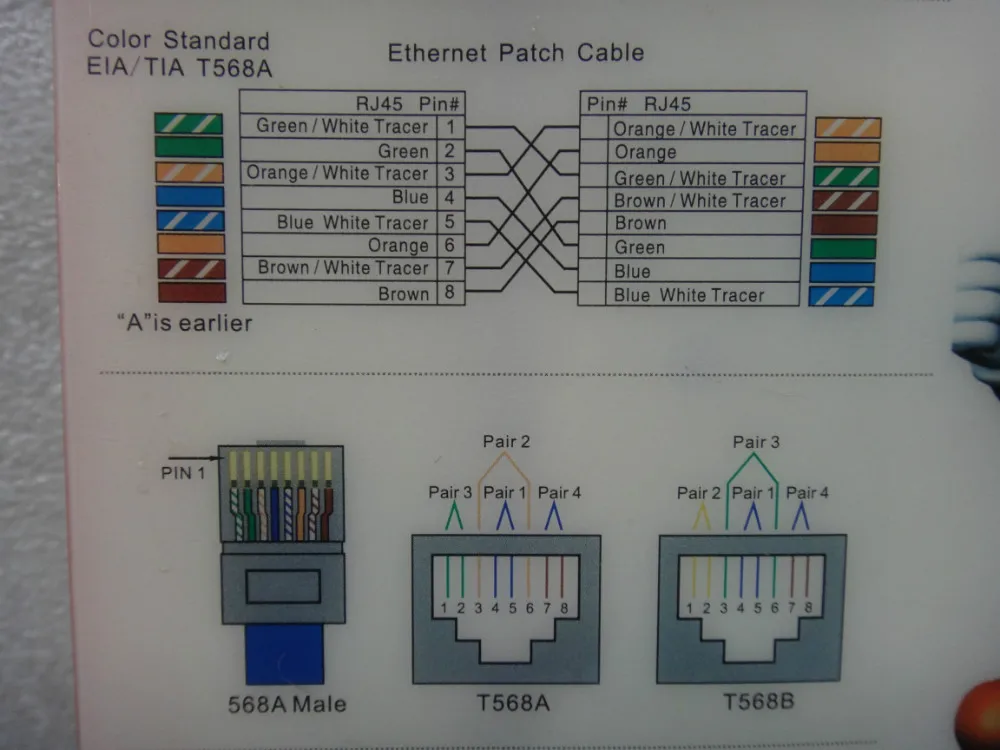

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:

Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)

1 — бело-зеленый — бело-оранжевый

2 — зеленый — оранжевый

3 — бело-оранжевый — бело-зеленый

4 — синий — синий

5 — бело-синий — бело-синий

6 — оранжевый — зеленый

7 — бело-коричневый — бело-коричневый

8 — коричневый — коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.

Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.

Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.

Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.

Что такое порт LAN (локальная сеть)?

Потребитель: Что происходит с этим телефонным разъемом на задней панели моего ПК? Я пытался подключить к нему телефонный кабель, но безуспешно. Я должен подключиться сегодня!

Trenton Systems: Эй, не беспокойтесь! На самом деле это порт LAN, и для подключения к Интернету вам нужен кабель Ethernet, а не телефонный кабель. Телефонный разъем и порт LAN похожи внешне, но разные по назначению!

Потребитель: О! Что ж, это хорошо знать! Скажите, не могли бы вы рассказать мне, что такое LAN-порт и как он работает?

Trenton Systems: Конечно!

Фото: Три порта LAN на задней панели защищенного сервера Trenton Systems серии 1000. Наш стандартный интерфейс ввода/вывода можно настроить в соответствии с вашей конкретной программой или приложением. Вы также можете попробовать любой из наших продуктов бесплатно в течение 45 дней.

Что такое порт LAN?

Порт LAN, также известный как сетевой порт или сетевое подключение, представляет собой разъем, используемый для подключения компьютеров, серверов, игровых приставок и других устройств к Интернету. Обычно они расположены на задней панели компьютеров и сетевых устройств и используются исключительно для установления проводного, а не беспроводного подключения к Интернету.

Что означает локальная сеть?

LAN расшифровывается как локальная сеть. ЛВС — это просто набор устройств, подключенных на небольшом расстоянии, по сравнению с глобальными сетями (WAN) и городскими сетями (MAN), которые соединяют устройства, расположенные на значительном расстоянии друг от друга.

Термин порт LAN получил свое название от использования порта в локальных сетях, таких как домашние сети, школьные сети и сети офисных зданий.

Порт LAN также известен как порт Ethernet. Оба термина относятся к одному и тому же сокету на компьютерах, серверах, модемах, маршрутизаторах Wi-Fi, коммутаторах и других сетевых устройствах.

Термин порт Ethernet получил свое название от протокола Ethernet, разработанного Институтом инженеров по электротехнике и электронике.

Фото: Сравнение телефонных разъемов (слева) и портов LAN. Они очень похожи, но каждая из них служит определенной цели.

Как выглядит порт LAN?

Порты LAN размером с большой палец. Они напоминают старые телефонные розетки, но гораздо шире. Это связано с тем, что порты LAN содержат восемь контактов, а телефонный разъем — четыре или шесть.

Вы можете думать о порте LAN как о мощном старшем брате телефонной розетки, но не путайте их, поскольку каждый из них служит определенной цели.

Фото: Три порта LAN на задней панели мини-ПК Trenton Systems ION.

Где расположены порты LAN?

Порты LAN можно найти на модемах, маршрутизаторах, серверах, настольных компьютерах, мини-ПК, ноутбуках, сетевых коммутаторах, игровых приставках и даже смарт-телевизорах.

Фото: Кабель Ethernet вставляется в порт LAN на сетевом коммутаторе

Как работает порт LAN?

Чтобы порт LAN служил по назначению, ему необходим кабель Ethernet и два Ethernet-совместимых устройства. Чтобы установить соединение, подключите кабель Ethernet к порту LAN на устройстве, подключенном к Интернету, например модему, маршрутизатору или модемно-маршрутизаторному устройству, и подключите кабель к компьютеру, игровой приставке или другим устройствам в противоположный конец.

Вуаля! Вы только что установили подключение к Интернету с помощью порта LAN и кабеля Ethernet.

Фото: кабели Ethernet категории 5e, подключенные к портам локальной сети в большом центре обработки данных

Что такое кабель локальной сети?

Кабели LAN, чаще называемые кабелями Ethernet, состоят из медных проводов и относятся к нескольким различным категориям, наиболее распространенными из которых являются Cat 5e и Cat 6. Кабели заканчиваются RJ45 или зарегистрированным разъемом 45. , разъем. Разъем RJ45 — это просто кусок на конце кабеля Ethernet, который вставляется в порт LAN.

Забавный факт: разъем RJ45 широко используется в локальных сетях, поэтому порт LAN иногда называют портом RJ45 или разъемом Ethernet RJ45. Кто знал, что порты LAN могут иметь так много разных имен?

Фото: внутреннее сравнение кабелей Cat 5e и Cat 6. Обратите внимание на шлиц в центре Cat 6. Этот элемент разделяет пары проводов, чтобы уменьшить перекрестные помехи. Предоставлено: Fiber Optical Networking

Хорошо, вернемся к кабелям. Категория кабеля Ethernet, который вы используете для подключения устройств, зависит от скорости передачи данных в вашей сети. Более низкие категории, категории 3–5, поддерживают скорость передачи от 10 Мбит/с до 100 Мбит/с при максимальной полосе пропускания 100 МГц. Они практически вышли из употребления из-за достижений в скорости передачи данных и пропускной способности.

Кабель Cat 5e, с другой стороны, поддерживает скорость передачи данных до 1 Гбит/с на частоте 100 МГц. Кабель Cat 6 поддерживает ту же скорость передачи, что и кабель Cat 5e, но имеет более высокую максимальную полосу пропускания — 250 МГц. Кабели Cat 6a и более новые поддерживают скорость передачи данных до 10 Гбит/с и от 500 до 1000 МГц. Кабели Cat 5e, 6 и 6a, в частности, являются основными игроками на современной арене компьютерных сетей.

Таблица: Сравнение кабелей Ethernet категории 5e и выше. Также обратите внимание на положительную связь между категорией кабеля, максимальной скоростью передачи и максимальной пропускной способностью. Чем выше скорость передачи данных, тем больше данных можно передать за заданный промежуток времени.

Имейте в виду, что длина этих кабелей не должна превышать 100 метров, иначе скорость передачи данных снизится. Вы можете использовать тест скорости интернета, чтобы определить скорость передачи данных в вашей сети, и это поможет вам выбрать правильный кабель Ethernet для вашего приложения. Как правило, лучше всего использовать кабель Cat 5e или новее, поскольку гигабитный интернет становится все более и более распространенным явлением.

Фото: порты LAN (слева) в сравнении с портом SFP и приемопередатчиком

Чем порт LAN отличается от порта SFP?

Существует несколько ключевых различий между портами LAN и портами SFP, которые используются на компьютерах и сетевых устройствах.

Наиболее очевидная разница заключается в том, что для подключения к портам SFP (подключаемый модуль малого форм-фактора) требуется приемопередатчик SFP, а не только кабель Ethernet.

Другое отличие — расстояние. Из-за своей медной проводки кабели Ethernet могут удлиняться только до тех пор, пока не произойдет снижение производительности. Порт SFP, с другой стороны, позволяет использовать оптоволоконные кабели, которые можно удлинить без значительного снижения скорости передачи данных.

Фото: Четыре порта LAN на процессорной плате SEP8253, используемые в защищенных серверах Trenton Systems

Какие продукты Trenton включают порт LAN?

Надежные серверы Trenton Systems серий от 1000 до 5000 оснащены двумя портами 1GbE и двумя портами 10Gbe LAN, а также IPMI (интеллектуальный интерфейс управления платформой) для обеспечения защиты портов.

Что такое 1GbE и 10Gbe, спросите вы?

Обозначают 1 Gigabit Ethernet и 10 Gigabit Ethernet соответственно. Это просто означает, что ваш защищенный сервер Trenton имеет порты LAN, поддерживающие скорость передачи данных от 1 Гбит/с до 10 Гбит/с, что идеально подходит для большинства современных сетевых приложений.

Посетите нашу страницу компонентов для получения дополнительной информации о возможностях ввода/вывода наших продуктов.

Потребитель: Похоже, мой мини-ПК теперь подключен к Интернету. Еще раз спасибо за помощь, Trenton Systems!

Trenton Systems: Добро пожаловать! Скажи, а как насчет того, чтобы сделать тебя клиентом? Свяжитесь с нами сегодня!

Клиент: О, я пишу вам, ребята, прямо в эту же секунду!

Trenton Systems создает защищенные компьютерные системы, чтобы помочь клиентам во всем мире удовлетворить свои потребности в защищенных компьютерах. Мы проводим максимальное стресс-тестирование наших компьютерных систем, гарантируя, что клиенты могут комфортно и эффективно выполнять отраслевые операции в самых суровых условиях мира. Другими словами, мы подчеркиваем, чтобы вам не пришлось.

networking — Включение Ethernet-соединений во всем моем доме?

Краткий ответ

Предполагая, что я правильно понимаю ваш уровень опыта работы с сетью, похоже, что единственное, что осталось, это сетевой коммутатор.

Модем/маршрутизатор выполняет фактическую маршрутизацию, но имеет ограниченное количество портов, а коммутационная панель — это просто точка подключения линий передачи данных по всему дому. Итак, сейчас вам нужно, чтобы каждый «активный» порт на коммутационной панели был подключен к коммутатору с помощью кабелей Ethernet, который сам затем каким-то образом подключается к вашему модему/маршрутизатору.

Дальнейшее объяснение

Вот несколько примеров, которые я быстро вытащил из Google того, что вы должны более или менее получить в итоге — пример 1, пример 2. Это более сложные настройки, но важная часть — это то, к чему подключается панель пути. , выключатель.

Таким образом, вы должны получить поток трафика, который идет от устройства, подключенного к порту ethernet в стене (сеть), затем заканчивается на коммутационной панели, затем подключается к коммутатору, который затем подключается к модему/маршрутизатору.

Коммутаторы обычно бывают двух видов — «глупые» и «умные», или, что более практично, управляемые и неуправляемые . Управляемые коммутаторы обычно предоставляют вам своего рода панель управления, которая позволяет вам делать такие вещи, как отключение и включение портов, изменение скорости и выполнение более сложной конфигурации. Неуправляемые коммутаторы в основном включают и забывают. Для начала я бы порекомендовал приобрести простой переключатель, с ним будет меньше хлопот в настройке, и он дешевле.

У меня нет конкретных советов по глупому переключению, поэтому я погуглил. У Amazon, вероятно, есть хороший выбор в зависимости от того, где вы живете, посмотрите обзоры и выберите тот, который соответствует вашим потребностям. Единственное, что вы действительно ищете в немом коммутаторе, это количество портов и их скорость . Количество портов, соответствующее количеству запущенных сетевых узлов.

Скорость сетевого порта — это максимальная скорость, которую вы когда-либо получите при этом соединении. Поэтому, если вы приобретете коммутатор 10/100 , вы никогда не получите скорость интернета выше теоретических 100 Мбит/с. Это относится не только к вашему интернет-пакету с вашим интернет-провайдером, но и к внутренним коммуникациям. Вам, вероятно, не нужно беспокоиться об этом, поэтому, чтобы упростить мою рекомендацию, вам нужно выбрать коммутатор как минимум на 1 ГБ. Чаще всего они обозначаются цифрой 9.0211 Gigabit , 1GbE или 10/100/1000 .

Подключение всего

Коммутатор представляет собой довольно простое оборудование, у него есть кабель питания и порты, а также процессор внутри для направления интернет-трафика. После включения кабели могут быть подключены произвольно. Не вдаваясь в подробности, способ маршрутизации трафика простым коммутатором можно рассматривать как порт , не зависящий от порта .

Это касается и модема/маршрутизатора. Пока вы можете получить все, что подключено к коммутатору через некоторую комбинацию портов, все будет работать нормально.

Вы должны в конечном итоге подключить каждый терминированный порт коммутационной панели к порту на коммутаторе (клиентские устройства) и к одному порту, к которому подключен модем/маршрутизатор.
