Расчет сечения кабеля по току

Главная » Статьи » Расчет сечения кабеля по току

Расчет сечения кабеля. Таблица расчета сечения кабеля

Для долгой и надежной службы кабеля его необходимо правильно выбрать и рассчитать. Электрики при монтаже проводки большей частью выбирают сечение жил, основываясь в основном на опыте. Порой это приводит к ошибкам. Расчет сечения кабеля необходим, прежде всего, в плане электробезопасности. Будет неправильно, если диаметр проводника будет меньше или больше требуемого.

Сечение кабеля занижено

Этот случай является наиболее опасным, поскольку проводники перегреваются от высокой плотности тока, при этом изоляция плавится и происходит короткое замыкание. При этом может также разрушиться электрооборудование, произойти пожар, а работники могут попасть под напряжение. Если для кабеля установить автоматический выключатель, он будет слишком часто срабатывать, что создаст определенный дискомфорт.

Здесь главный фактор — экономический. Чем больше сечение провода, тем он дороже. Если сделать проводку всей квартиры с большим запасом, это обойдется в большую сумму. Иногда целесообразно делать главный ввод большего сечения, если предполагается дальнейшее увеличение нагрузки на домашнюю сеть.

Если для кабеля установить соответствующий автомат, будут перегружены следующие линии, когда на какой-либо из них не сработает свой автоматический выключатель.

Как рассчитать сечение кабеля?

Перед монтажом целесообразно произвести расчет сечения кабеля по нагрузке. Каждый проводник обладает определенной мощностью, которая не должна быть меньше, чем у подключаемых электроприборов.

Расчет мощности

Самым простым способом является расчет суммарной нагрузки на вводной провод. Расчет сечения кабеля по нагрузке сводится к определению общей мощности потребителей. У каждого из них имеется свой номинал, указанный на корпусе или в паспорте. Затем суммарную мощность умножают на коэффициент 0,75. Это связано с тем, что все приборы не могут быть включены одновременно. Для окончательного определения необходимого размера применяется таблица расчета сечения кабеля.

Расчет сечения кабеля по току

Более точным методом является вычисление по токовой нагрузке. Расчет сечения кабеля производится через определение проходящего через него тока. Для однофазной сети применяется формула:

Iрасч. = P/(Uном∙cosφ),

где P — мощность нагрузки, Uном. — напряжение сети (220 В).

Если общая мощность активных нагрузок в доме составляет 10 кВт, то расчетный ток Iрасч. = 10000/220 ≈ 46 А. Когда делается расчет сечения кабеля по току, вводится поправка на условия прокладки шнура (указываются в некоторых специальных таблицах), а также на перегрузку при включении электроприборов приблизительно в сторону увеличения на 5 А. В результате Iрасч. = 46 + 5 = 51 А.

Толщина жил определяется по справочнику. Расчет сечения кабеля с применением таблиц позволяет легко найти нужный размер по длительно допустимому току. Для трехжильного кабеля, проложенного в дом по воздуху, надо выбрать значение в сторону большего стандартного сечения. Оно составляет 10 мм2. Правильность самостоятельного расчета можно проверить, применив онлайн-калькулятор — расчет сечения кабеля, который можно найти на некоторых ресурсах.

Нагрев кабеля при прохождении тока

При работающей нагрузке в кабеле выделяется тепло:

Q = I2Rn вт/см,

где I — ток, R — электрическое сопротивление, n — количество жил.

Из выражения следует, что количество выделяемой мощности пропорционально квадрату проходимого по проводу тока.

Расчет допустимой силы тока по температуре разогрева проводника

Кабель не может бесконечно нагреваться, так как тепло рассеивается в окружающую среду. В конце концов наступает равновесие и устанавливается постоянная температура проводников.

Для установившегося процесса справедливо соотношение:

P = ∆t/∑S = (tж — tср)/(∑S),

где ∆t = tж-tср — разница между температурой среды и жилы, ∑S — температурное сопротивление.

Длительно допустимый ток, проходящий по кабелю, находится из выражения:

Iдоп = √((tдоп — tср)/( Rn∑S)),

где tдоп — допустимая температура разогрева жил (зависит от типа кабеля и способа прокладки). Обычно она составляет 70 градусов в обычном режиме и 80 — в аварийном.

Условия отвода тепла при работающем кабеле

Когда кабель проложен в какой-либо среде, теплоотвод определяется ее составом и влажностью. Расчетное удельное сопротивление грунта обычно принимается равным 120 Ом∙°С/Вт (глина с песком при влажности 12-14 %). Для уточнения следует знать состав среды, после чего можно найти сопротивление материала по таблицам. Для увеличения теплопроводности траншею засыпают глиной. Не допускается наличие в ней строительного мусора и камней.

Теплоотдача от кабеля через воздух очень низкая. Она еще больше ухудшается при прокладке в кабель-канале, где появляются дополнительные воздушные прослойки. Здесь нагрузку по току следует снижать по сравнению с расчетной. В технических характеристиках кабелей и проводов приводят допустимую температуру короткого замыкания, составляющую 120 °С для изоляции ПВХ. Сопротивление грунта составляет 70 % от общего и является основным при расчетах. Со временем проводимость изоляции возрастает из-за ее высыхания. Это необходимо учитывать в расчетах.

Падение напряжения в кабеле

В связи с тем, что проводники обладают электрическим сопротивлением, часть напряжения уходит на их нагрев, и к потребителю его приходит меньше, чем было в начале линии. В результате по длине провода теряется потенциал из-за тепловых потерь.

Кабель надо не только выбирать по сечению, чтобы обеспечить его работоспособность, но также учитывать расстояние, на которое передается энергия. Увеличение нагрузки приводит к росту тока через проводник. При этом возрастают потери.

На точечные светильники подается небольшое напряжение. Если оно незначительно снижается, это сразу заметно. При неправильном выборе проводов дальше расположенные от блока питания лампочки выглядят тусклыми. Напряжение существенно снижается на каждом следующем участке, и это отражается на яркости освещения. Поэтому необходим расчет сечения кабеля по длине.

Самым важным участком кабеля является потребитель, расположенный дальше остальных. Потери считаются преимущественно для этой нагрузки.

На участке L проводника падение напряжения составит:

∆U = (Pr + Qx)L/Uн,

где P и Q- активная и реактивная мощность, r и x — активное и реактивное сопротивление участка L, а Uн — номинальная величина напряжения, при котором нагрузка нормально работает.

Допустимые ∆U от источников питания до главных вводов не превышают ±5 % для освещения жилых зданий и силовых цепей. От ввода до нагрузки потери не должны быть больше 4 %. Для линий с большой протяженностью нужно учитывать индуктивное сопротивление кабеля, которое зависит от расстояния между соседними проводниками.

Нагрузки могут подключаться по-разному. Наиболее распространенными являются следующие способы:

• в конце сети;
• потребители распределены по линии равномерно;
• к протяженному участку подключается линия с равномерно распределенными нагрузками.

Пример 1

Мощность электроприбора составляет 4 кВт. Длина кабеля равна 20 м, удельное сопротивление ρ = 0,0175 Ом∙мм2.

Ток определяется из соотношения: I = P/Uном = 4∙1000/220 = 18,2 А.

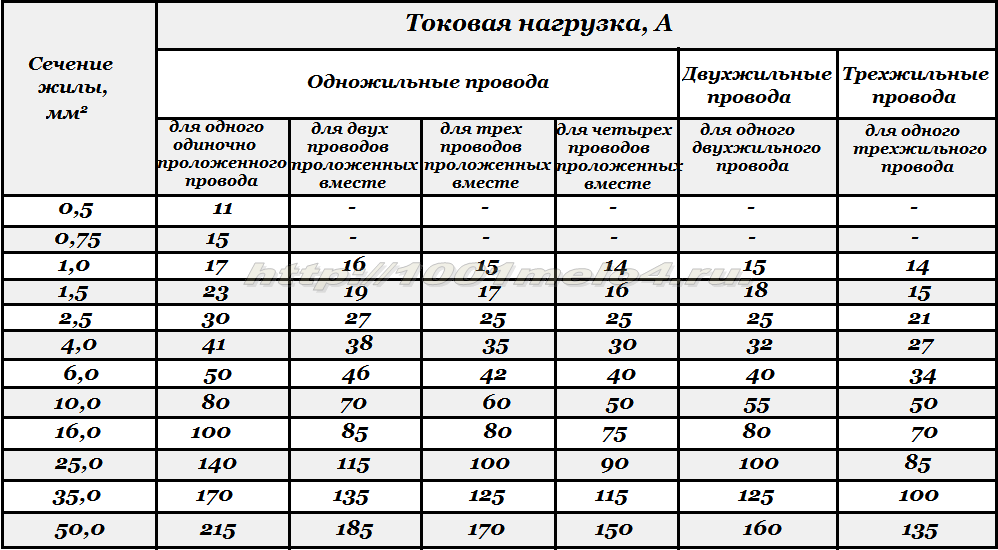

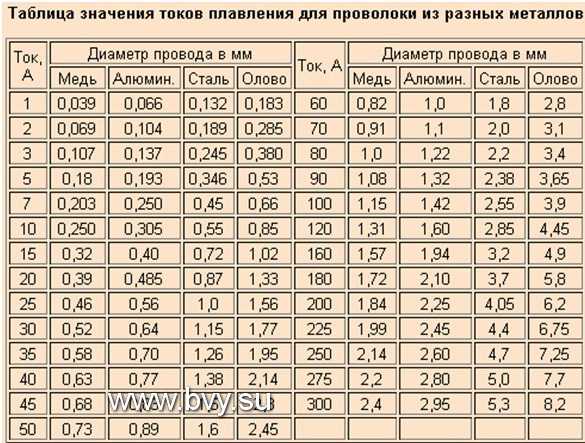

Затем берется таблица расчета сечения кабеля, и выбирается соответствующий размер. Для провода из меди он составит S = 1,5 мм2.

Формула расчета сечения кабеля: S = 2ρl/R. Через нее можно определить электрическое сопротивление кабеля: R = 2∙0,0175∙20/1,5 = 0,46 Ом.

По известной величине R можно определить ∆U = IR/U∙100 % = 18,2*100∙0,46/220∙100 = 3,8 %.

Результат расчета не превышает 5 %, значит, потери будут допустимыми. В случае больших потерь следовало бы увеличить сечение жил кабеля, выбрав соседнее, большей величины из стандартного ряда — 2,5 мм2.

Пример 2

Три цепи освещения подключены параллельно друг с другом на одну фазу трехфазной линии, сбалансированной по нагрузкам, состоящей из четырехжильного кабеля на 70 мм2 длиной 50 м и проводящего ток 150 А. По каждой линии освещения длиной 20 м проходит ток 20 А.

Межфазные потери при действующей нагрузке составляют: ∆Uфаз= 150∙0, 05∙0,55 = 4,1 В. Теперь следует определить потери между нейтралью и фазой, поскольку освещение подключается на напряжение 220 В: ∆Uф-н = 4,1/√3 = 2,36 В.

На одной подключенной цепи освещения падение напряжения составит: ∆U = 18∙20∙0,02=7,2 В. Общие потери определяются через сумму Uобщ = (2,4+7,2)/230∙100 = 4,2 %. Расчетное значение находится ниже допустимых потерь, которые составляют 6 %.

Заключение

Для предохранения проводников от перегрева при длительно работающей нагрузке с помощью таблиц делается расчет сечения кабеля по длительно допустимому току. Кроме того, необходимо правильно рассчитать провода и кабели, чтобы потери напряжения в них не были больше нормы. При этом с ними суммируются потери в цепи питания.

fb.ru

Расчет сечения кабеля по току и мощности

Электричество передаётся конечному потребителю от электростанции или генератора посредством проводников проводов и кабелей. Какая разница между проводниками этих видов?

Кабель – несколько проводов в защитной герметичной оболочке, изолированных друг от друга. Герметичная оболочка в свою очередь покрывается в несколько слоев защитным покровом, оберегающим оболочку от механических повреждений и коррозии.

Провод – изделие, состоящее из одной и более жил, изолированных друг от друга, или одной и более скрученных между собой проволок, покрытое дополнительно в зависимости от условий прокладки оболочкой из металла, проволоки или волокнистого материала.

А сколько средств нужно потратить на изготовление этих проводников? Прямо сказать, немало. Одно дело, когда покупатель электроприбора платит за 1–2 метра, входящего в комплект кабеля, а кто заплатит за сотни километров линий электропередач, если потребитель оплачивает только стоимость использованной электроэнергии?

Вопрос риторический. Следовательно, при электрификации того или иного объекта каждый подрядчик старается сэкономить на тоннах меди или алюминия, желательно, чтобы экономия не отразилась на качестве поставляемой электроэнергии. Оптимальный способ – провести правильный расчёт сечения кабеля по мощности, длине, силе тока и используемому металлу, меди или алюминия. Это позволит осуществить оптимальный выбор кабеля для прокладки к нужному объекту или в своей квартире.

Значение сечения для производителей и потребителей электроэнергии

Какие последствия неправильного выбора сечения? Сечение – площадь поперечного разреза провода. Проводники одинаковой толщины могут иметь разную площадь. Если провод круглый — диаметр жилы делится на 2, радиус поднимается до квадрата и умножается на 3,1415. при других формах жилы кабеля сечение рассчитываются как площадь той геометрической фигуры, поперечный разрез которой имеет жила проводника, входящего в состав кабеля. Измеряется в мм2.

Существует 3 вида подбора сечения кабеля – для прокладки ЛЭП; для производственных цехов тяжёлой промышленности, для бытовых нужд. Остальные виды, так или иначе, связаны с вышеперечисленными, например, при подборе сечения кабеля для электротранспорта, руководствуются тем же принципом, что и для прокладки воздушной линии (далее — ВЛ), в частности, ЛЭП.

Основной критерий, по которому нужно выбирать кабель, это максимальная нагрузка на кабель, при которой он не перегревается. Чем меньше сечение, тем больше сопротивление, соответственно, проводник нагревается, вследствие чего теряется мощность и нарушается целостность изоляции. Если площадь поперечного разреза проводника больше, то повышается безопасность и срок эксплуатации кабеля, но и цена соответственно тоже!

Если прокладывать ЛЭП и другие электрокоммуникации с большим запасом сечения, то такие линии влетят в копеечку электрификатору. Поэтому перед тем как выбрать кабель оптимального сечения, его значение подбирают с таблицы сечения. Но таблицы выбора для того, чтобы определиться какой кабель подойдёт под прокладку в том или ином случае, мало. Перед тем как рассчитать сечение кабеля необходимо учесть все нюансы при укладке для тех или иных потребностей.

Начнём с глобального, чтобы закончить тривиальным

При расчёте сечения учитываются 3 основных параметра – плотность или сила тока, длина кабеля, материал проводника. Мощность – результат умножения силы тока на напряжение, а сопротивление зависит от материала и длины проводника. В некоторых случаях рассчитывать сечение кабеля по мощности не целесообразно. Об этом речь пойдёт ниже.

Расчёт сечения кабеля по длине крайне важен при прокладке ЛЭП. Чем длиннее провод, тем больше его сопротивление, соответственно, на отдалённых участках таких магистралей сила тока падает. Возникает вопрос, как могут функционировать ЛЭП длиной в 50 км и более, если когда рассчитывают сечение кабеля по мощности в таблице, то потеря тока на 50 км может превысить 60%? Остаётся единственный выход – напряжение.

Как известно, электрон, потоком которых и является электрический ток, имеет 2 природы: корпускулярную – двигается как материальное тело с заданной скоростью; волновую – передвигается в пространстве как электромагнитная волна со скоростью около 300000 км/с. То есть, если увеличить напряжение и уменьшить силу тока, то жилы с малым сечением можно прокладывать на любую длину! Казалось бы, что может быть проще. При помощи повышающего трансформатора поднять напряжение до 10 МВ. , тогда при силе тока в 10 А можно обеспечить электричеством более 20000 потребителей!

Но на практике все обстоит иначе. Чтобы поднять напряжение до умопомрачительных величин нужно изолировать жилу абсолютным диэлектриком, который не пропускал  электромагнитные колебания, а такими материалами современная наука, увы, не располагает. На практике ЛЭП даже с напряжением в 10 кВ представляют нешуточную опасность для окружающих. Мало того что наводящееся напряжение скапливается на близнаходящихся металлических предметах, да ещё и электромагнитные волны создают помехи в радиусе десятков километров. Так что приходится делать выбор сечения кабеля по току и по длине проводников.

Важно! Чтобы проверить безопасность кабеля при данном сечении, кабель должен выдержывать нагрузку, выше номанальной на 10–15%, 30 минут. При передаче электричества, напряжение неизменно, а сила тока и длина жилы разные. Поэтому при прокладке ЛЭП проводится расчёт сечения кабеля по мощности и длине. А правильность выбора испытывается посредством токовых нагрузок кабелей.

Борцы за экологию, считающие, что воздушные линии электропередач должны отойти в прошлое, скорее всего не дождутся их повсеместного демонтажа. Причина кроется всё в том же сечении. Открытые коммуникации меньше греются, ведь атмосфера – природное охлаждение, да и ремонтировать ВЛ намного проще, чем подземные кабельные линии.

Материал проводника

Что предпочесть – алюминий или медь? По техническим характеристикам медь предпочтительнее, да и сечение медного кабеля при передаче одинаковой мощности меньше, но медь дороже, следовательно, ЛЭП с алюминиевыми проводами экономичнее.

Оборудование в тяжёлой промышленности потребляет большую силу тока, например, электросварочный аппарат, может потреблять ток в 200 и более А. Чтобы обеспечить бесперебойную работу данного оборудования на производственные предприятия прокладывают силовые кабели. Сечение силового кабеля может достигать 120 мм2 и более. Чтобы увеличить пропускную способность кабеля, часто используют многожильные изделия. Такое решение обосновывается таким явлением как скин-эффект – распределением тока в поверхностном слое проводника.

Целесообразно ли подбирать сечение кабеля по диаметру? Диаметр кабеля имеет неодинаковое сечение. Производитель проводниковой продукции указывает площадь поперечного разреза и номинальную нагрузку в амперах.

А теперь к мощности

Вот решили вы немного прибарахлиться и купить несколько мощных электроприборов. У вас в квартире, как говорится, старая проводка. Нужно решать какой кабель и на какую розетку прокладывать. Естественно, о выборе материала речь не идёт, это медь. Рекомендации ПУЭ (Правила Устройства Электроустановок), долгий срок службы и безопасность — основные преимущества меди. По каким показателям рассчитывать сечение для квартиры?

Поскольку длина особого значения не имеет, остаётся мощность и сила тока. Мощность, самый простой вариант расчёта. Открываем таблицу или онлайн калькулятор. Находим или вводим предполагаемое значение суммарной мощности электроприборов, которые будут работать одновременно, находим или рассчитываем сечение исходя из материала проводника. У нас медь. Казалось бы, на этом всё. Осталось вызвать специалистов и заказать или приобрести кабель нужной поперечной площади.

Вот и всё установлено. Осталось только запустить, к примеру, колодезный насос или токарный бытовой станок. И вдруг что-то начинает вонять! Ах да, это изоляция плавится! Дело в том, что в момент пуска электродвигателя, пусковая мощность в 5-7 раза превышает номинальную мощность. Так, что рассчитывать сечение по мощности целесообразно, только если не планируется использовать электродвигатель, номинальной мощностью более 3,5 кВт. Иначе сечение нужно подбирать по силе тока в момент запуска мощного агрегата. Этот параметр указан в руководстве к прибору.

Никогда не нарушайте золотое правило! Лучше выбрать сечение, большее чем нужно, чтобы остался запас для непредвиденных высоких нагрузок, способных повредить изоляцию кабеля.

electriktop.ru

Расчет сечения кабеля по мощности и току

Важность правильного расчета сечения кабеля неоднократно упоминалась в наших публикациях. С целью упростить эту задачу и исключить вероятность ошибки, на нашем сайте был запущен онлайн-калькулятор, при помощи которого не составит труда выбрать сечение провода в зависимости от силы тока или мощности нагрузки. В качестве альтернативы можно воспользоваться табличными данными, но учитывая современные реалии, Интернет более доступен, чем справочная литература.

Приведем краткую инструкцию, позволяющую быстро освоить навыки работы с данным ресурсом:

1. Указываем длину линии и выбираем материал токопроводящих жил кабеля.
2. Вводим расчетную мощность нагрузки (в качестве альтернативы можно указать силу тока) и напряжение электросети (отображается автоматически при выборе типа сети).
3. Коэффициент мощности, процент допустимых потерь и температуру провода можно оставить по умолчанию (0,92, 5% и 35°С, соответственно).
4. Выбираем тип проводки и нажимаем кнопку «Вычислить».

В результате расчетов выводится информация об оптимальном сечении провода, плотности тока, а также информация о потерях (сопротивление участка цепи, падение напряжения вольтах и процентах).

ОЦЕНИ СТАТЬЮ: (1 оценок, среднее: 5,00 из 5) Загрузка… Обсудить на форуме

www.asutpp.ru

Расчет сечения кабеля онлайн

Чтобы правильно выбрать маркировку провода либо силового кабеля, первым делом нужно рассчитать его сечение. Проще всего использовать для этого специальную программу,в которую нужно ввести исходные данные: количество фаз, потребляемую мощность, номинальное напряжение и что не менее важно — материал токоведущих жил. Чтобы и наши читатели могли быстро выполнить вычисления мы предоставили онлайн-калькулятор для расчета сечения кабеля по мощности и длине линии. Все очень просто — вводите информацию, которую вы знаете и нажимаете кнопку «Вычислить». Калькулятор в режиме онлайн отобразит расчетное и рекомендуемое значение, а вам останется только выбрать подходящую маркировку провода либо силового кабеля.

Достоинства данного онлайн калькулятора в том, что с помощью него вы можете произвести расчет минимального сечения провода или же кабеля в сети с номинальным напряжением от 220 В до 10 кВ. К тому же, для более точных расчетных работ вы можете указать тип проводки — открытая либо скрытая, что также повлияет на расчет. Если же вы сомневаетесь в выведенном результате, настоятельно рекомендуем произвести расчет сечения кабеля по мощности и току с помощью формул, которые мы предоставили в соответствующей статье. Помимо этого можете сверить результат со значениями, указанными в таблице:

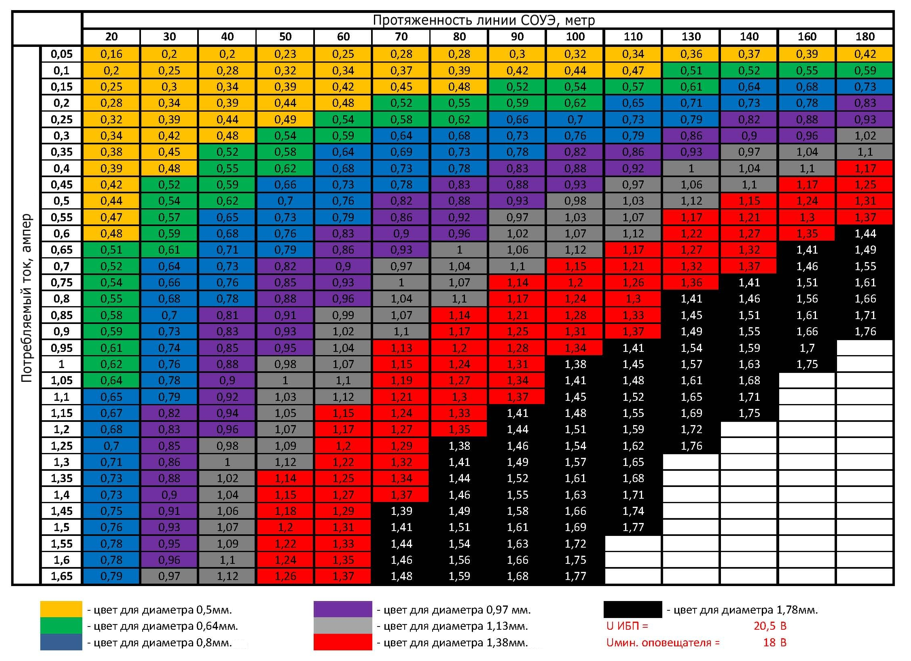

Более того, советуем также ознакомиться с программами для расчета сечения кабеля, которые можно установить на компьютер и телефон. Если вы не поленитесь рассчитать сечение жил несколькими способами, в результате получится наиболее точное значение, которое вам и нужно! Все же, как показал опыт, калькулятор в режиме онлайн способен произвести вычисления с минимальной погрешностью!

Нравится(0)Не нравится(0)

samelectrik.ru

Смотрите также

• Сечение акустического кабеля
• Проверка сопротивления изоляции проводов и кабелей
• Что такое кабель сип
• Вес кабель авббшв 4х120
• Кабель для подключения монитора к системному блоку
• Напольный плинтус с кабель каналом
• Термостойкая гофра для кабеля
• Размеры барабанов для кабеля
• Кабель асб 3х50 технические характеристики
• Термостойкий кабель канал для бани
• Пнд труба для прокладки кабеля в земле

Расчёт сечения кабеля по мощности и току

Размеры кабелей

: правильный выбор для цепи постоянного тока

Это первая часть серии из двух частей. Выбор правильного размера кабеля для вашего электрического проекта постоянного тока важен, поскольку слишком маленький провод может перегреться и, возможно, вызвать пожар. Американский совет по лодкам и яхтам (ABYC) публикует диаграммы с ценными подробностями, чтобы помочь опытным электромонтажникам определить, какой размер провода им нужен. Хотя эти диаграммы являются отличным ресурсом, они немного пугают. В этом техническом обзоре информация на этих диаграммах сводится к более удобному размеру как для установщиков, так и для владельцев караванов / лодок.

Качественный морской провод, в соответствии со стандартами ABYC, всегда должен быть скрученным, а не сплошным, и всегда из луженой меди. Кроме того, в приведенной ниже таблице выбора кабеля постоянного тока предполагается номинал изоляции кабеля 105°C. Более низкий номинал уменьшит токонесущую способность провода.

Чтобы использовать таблицу, прилагаемую к данному техническому описанию, следуйте приведенным ниже инструкциям.

Правильный выбор провода

A Определите ТОК В АМПЕРАХ вашего прибора в верхней части таблицы. Большинство электротехнических изделий снабжены паспортной табличкой, или вы можете найти номинальную силу тока в документации, прилагаемой к изделию.

B  Найдите цепь ДЛИНОЙ В ФУТАХ в левой части таблицы. Обратите внимание, что общая длина цепи представляет собой расстояние от источника питания (обычно батареи) до устройства и обратно.

C  Выберите ТИП ЦЕПИ . Допустимое падение напряжения зависит от того, является ли цепь критической или некритической.

Критические цепи постоянного тока с допустимым падением напряжения 3%, включая

• Зарядные устройства аккумуляторов
• Инверторы
• Инверторы/зарядные устройства (комбинированные)
• Холодильники/морозильники
• Электроника
• Навигационные огни

Некритические цепи постоянного тока с допустимым падением напряжения 10%, включая

• Общее освещение
• Брашпили/лебедки
• Насосы для наживки/воды
• Общие приборы постоянного тока

Следуйте по столбцу, пока не найдете ДЛИНА В МЕТРАХ

D   Пересеките ТОК В АМПЕРАХ с ДЛИНА В МЕТРАХ , чтобы определить размер кабеля.

Пример: лебедка на 80 А находится в 25 футах от аккумулятора. Длина цепи составляет 50 футов, тип цепи — «некритичный», правильный размер кабеля — 4 AWG .

Щелкните изображение ниже, чтобы увеличить его.

Мастер цепей на сайте Circuitwizard.bluesea.com представляет собой ресурс для более подробной обработки выбора размера кабеля для цепей постоянного тока. Он позволяет вводить подробную информацию, включая номинальную температуру изоляции кабеля и другие факторы снижения номинальных характеристик. Circuit Wizard прост в использовании и доступен с любого компьютера, подключенного к Интернету, или доступен для загрузки через iOS App Store или приложения Android для мобильных устройств.

Мы хотели бы поблагодарить Blue Sea Systems за их помощь в составлении этой информативной информации.

Если вам понравилось то, что вы прочитали, вы можете найти еще больше полезных советов, присоединившись к нашей группе Enerdrive Unplugged в Facebook! Группа предназначена для обмена установками, ошибками в установках и рекомендациями по установке с использованием продуктов Enerdrive для караванов, кемперов и полноприводных автомобилей. Выступая в качестве места, где можно оставлять отзывы и комментарии, вдохновляться и учиться у других пользователей-ветеранов на этом пути!

Калькулятор размер провода

Этот калькулятор предназначен для одного из проводного датчика

, если вы хотите рассчитать эквивалентный AWG для комбинированных проводов (пример: два 18 AWG + три 14 -кратных провода = __WG ,>> НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ КОМБИНИРОВАННЫЙ КАЛЬКУЛЯТОР AWG

Это простой калькулятор для определения приблизительного сечения/размера провода на основе длины провода (в футах) и силы тока (в амперах) в автомобильной промышленности. , Это может быть полезно, если вы делаете свой собственный ремонт или добавляете индивидуальную проводку, чтобы убедиться, что каждая цепь не перегружена. При автомобильной проводке важно использовать правильный провод в нужном месте, и это также относится к рабочей температуре провода. пластиковые кожухи (изоляция).Вы не хотите прокладывать обычный дешевый провод в горячем моторном отсеке, поэтому убедитесь, что вы знаете диапазон температур вашего применения и температуру номинал провода, который вы используете. Мы обнаружили, что в крупных магазинах автомобильных запчастей продается провод GPT (проволока общего назначения), который мы не рекомендуем использовать при высоких температурах, например, под капотом. Вы вряд ли найдете провод GXL/TXL в магазине запчастей. Покупая провод, вы можете увидеть провод с такими характеристиками, как —

• Провод GPT (SAE J1128-GPT) — провод общего назначения с номиналом от -40F до 176F (общий провод, который можно найти в большинстве магазинов автозапчастей)
• GXL (SAE J1128-GXL) — тонкая изоляция, автомобильный перекрестный провод, рассчитанный на температуру от -49F до 257F
• TXL (SAE J1128-TXL) — сверхтонкая изоляция, автомобильный провод с перекрестными соединениями, рассчитанный на температуру от -49F до 257F. Еще одно замечание о типе провода: тефлон и тефзель, как правило, очень хорошие провода, но дорогие. И всегда проверяйте рейтинги. Мы видели тефлоновые провода с температурным рейтингом 105°C (221°F), что ниже типичного сшитого провода, как указано выше. Если вы собираетесь приобрести провод из тефлона или тефзеля, то это будут посеребренные проводники и они будут дорогими. Типичный диапазон температур для тефлона составляет от -60°C до 200°C (от -76°F до 39°C).2F), а Tefzel составляет от -70°C до 150°C (от -94 до 302°F). Иногда вы можете увидеть проволоку, называемую PTFE, а также PTF для тефлона. Существует несколько источников тефлоновых проводов, поставка самолетов, иногда излишки, даже несколько гоночных мест начинают его продавать. Мы не делаем этого, потому что это излишество для большинства наших клиентов, а клиентов недостаточно, чтобы продавать его.

  Значение падения напряжения зависит от вашего приложения. Мы предпочитаем использовать отметку 2% в качестве консервативного значения и гарантировать передачу полного потенциала любому необходимому источнику электроэнергии. Судя по тому, как это выглядит во многих автомобильных приложениях, падение напряжения на 5% или более является более распространенным явлением.

  Как правило, чем меньше диаметр провода, тем выше его сопротивление и, следовательно, меньше допустимый ток на заданной длине. Почти всегда можно использовать провод большего сечения. Если вы сомневаетесь в нагрузке, поднимитесь на шкалу. Помимо длины, на пропускную способность провода могут влиять и другие факторы, в том числе, если он находится в жаркой среде, продолжительность нагрузки, многожильный или одножильный провод, покрытие провода и т. д. Некоторые авиационные тефлоновые провода имеют большое количество жил и покрыты серебром. . Эти провода имеют более высокую пропускную способность, чем обычные медные многожильные провода. Проверьте Википедию для получения дополнительной информации о проводах (AWG, Браун и Шарп), датчиках и математике. Приблизительные метрические размеры проводов Эквиваленты (с некоторым округлением) также включены в таблицу как диаметр/площадь и указаны в миллиметрах/квадратных миллиметрах [мм/мм ² ], и снова используйте больший размер, если есть сомнения.

  ПРИМЕЧАНИЯ:
  A) Это относится к ОДНОСТОРОННЕМУ проводу, заземлением которого считается шасси автомобиля. Если для завершения цепи требуется 2 провода, рассчитайте общую длину провода, используемого для обеих ног.
  Чтобы использовать калькулятор, введите максимальный ток в амперах цепи, длину провода и рабочее напряжение. Обычно большинство автомобильных систем работают при напряжении 13,8 В, но вы можете выбрать 6, 12, 13,8 (по умолчанию) или 24 В. Если калибр провода подходит для использования, он будет иметь «галочку» на той же линии. «Максимальная длина» указывает максимальную длину провода этого калибра, которую можно использовать при заданных значениях, которые вы ввели.
  B): Мы считаем, что таблица является точным общим руководством для БОЛЬШИНСТВА приложений, однако вы соглашаетесь использовать ее на СВОЙ СОБСТВЕННЫЙ РИСК. Используя наш проводной калькулятор, вы соглашаетесь оградить нас от ответственности и понимаете, что этот калькулятор является просто руководством и помощью, а не абсолютным авторитетом, поэтому мы рекомендуем, чтобы расчеты в вашем приложении выполнял профессионал или инженерная компания.
