Электрооборудование, свет, освещение. Схема подключения дверного звонка Как правильно подключить дверной звонок
Один из актуальных вопросов в любой квартире – как подключить дверной звонок. Сделать это можно самостоятельно, имея даже минимальные знания в электрике.

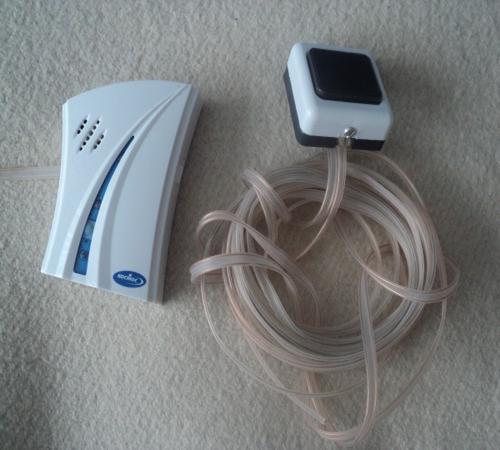

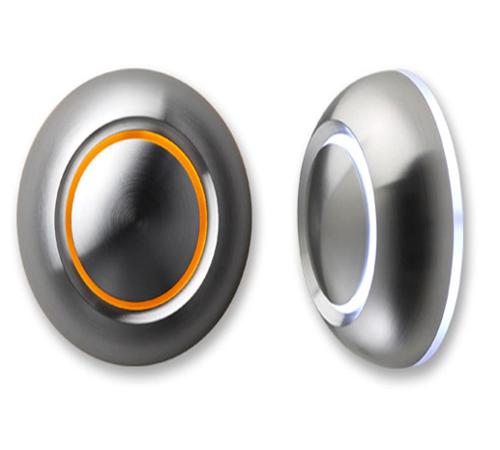

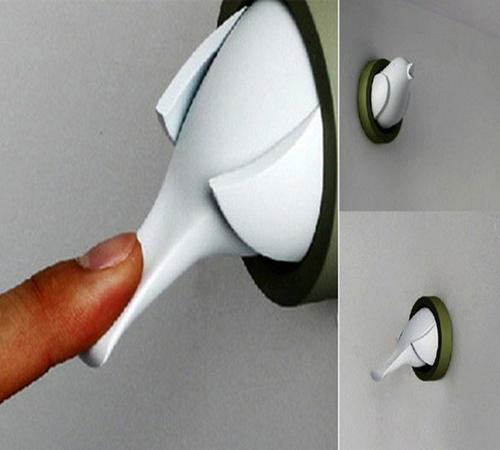

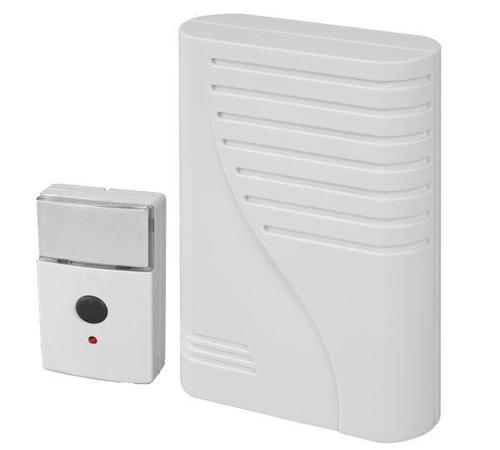

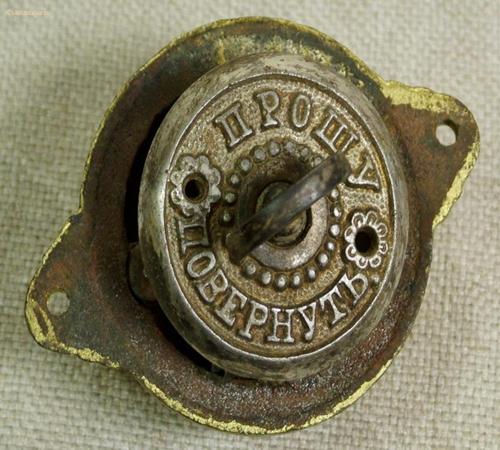

Виды дверных звонков Главное отличие всех моделей – питающее напряжение. Есть устройства с напряжением 220 вольт и работающие на батарейках. Достоинство первых в том, что для их работы не придется переделывать электропроводку. Как правило, квартиры уже имеют стандартную схему подключения звонка, встроенную в стену. Минус такого прибора – зависимость от электричества и опасный ток.

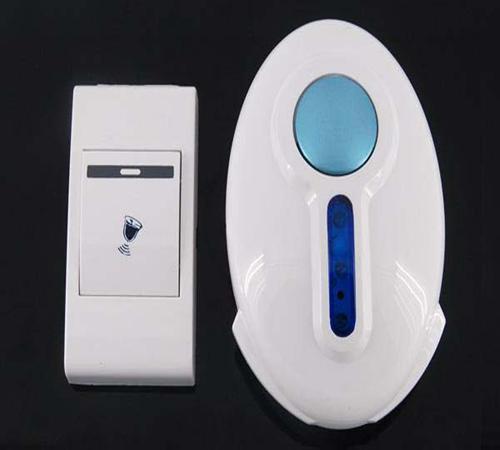

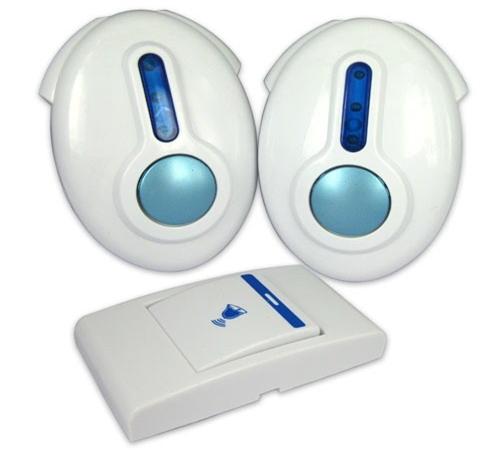

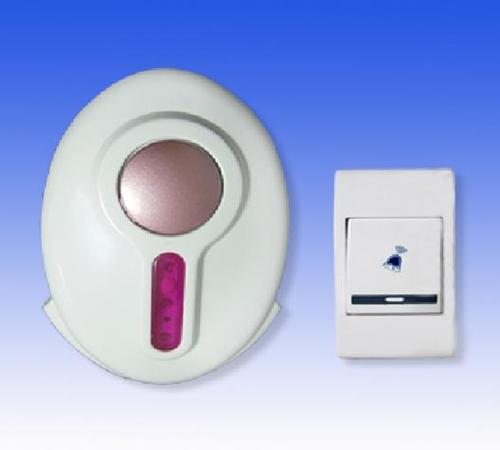

Беспроводные приборы можно отнести к отдельной группе. Они удобны в использовании, так как не требуются какие-либо монтажные схемы и проводки при подключении.
Схема подключения дверного звонка В большинстве квартир используется элементарная схема подключения – замкнутый контур с последовательно подключенным источником питания, кнопки и непосредственно самого прибора. При нажатии кнопки цепь замыкается и звонок срабатывает.
Чтобы подключить дверной звонок, определите фазу и ноль. Затем берем устройство и любой из его выводов присоединяем к нулевому проводу. Другой вывод подключаем к любому проводу из оставшихся – тех, которые идут на кнопку.
Оставшийся провод соединяем с фазным проводом. Подаем питание и жмем кнопку. Должен прозвучать сигнал. Затем питание выключаем, чтобы заизолировать скрутки. Все готово.
Если у вас нет возможности самостоятельно подключить дверной звонок, можете обратиться в нашу компанию. Мы предлагаем услуги электрика по всей Москве и области и гарантируем:
Профессиональный подход. Высокое качество работ. Доступные цены. call-electrician.ru
<title><h2>Установка дверного звонка. Видео и схемы<h2> <p><img title="Установка дверного звонка" src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikustanovka-zvonka-00001.jpg" alt="Установка дверного звонка" border="0" ><p> <p>Электрический дверной звонок обычно получает энергию через трансформатор, установленный на контуре 120 В. От трансформатора отходят провода, к которым и подключаются контакты дверного звонка без заземления. Типичные схемы подключения дверного звонка показаны на рисунке 97. При выполнении работы следует сначала отключить сеть, а после монтажа и закрепления корпуса звонка на месте сеть следует включить и проверить работу этого устройства. О неполадках в работе дверного звонка можно узнать далее, где описывается ремонт электрических устройств.<p><center><ins class="adsbygoogle"
style="display:inline-block;width:580px;height:400px"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="8813674614"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});
</script></center> <h3>Установка дверного звонка - видео<h3> <p> <iframe src="https:www.youtube.comembedRps-tAVmDH0?rel=0&fs=1&wmode=transparent" allowfullscreen="true" frameborder="0" scrolling="no" title="JoomlaWorks AllVideos Player"><iframe> <p> <p><img title="Схемы подключения дверного звонка" src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikshemi-dver-zvonka.jpg" alt="Схемы подключения дверного звонка" border="0" ><p> <p>Рис. 97. Схемы подключения дверного звонка: а — звонок с двумя кнопками; б — звонок с одной кнопкой<p> <h4>Похожие материалы<h4> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikkonturi-podklyuchennie-shitku.jpg" > <p> Распределительные контуры и коробки. Схема и монтаж <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikprobki-plavkie-vstavki-0.jpg" > <p> Пробки и плавкие вставки (предохранители). Расчет и характеристики <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikinstrumenti-dlya-elektrika.jpg" > <p> Инструменты для электромонтажных работ <p> <img src="800600httpsdelali-sami.ruimageskak-ustanovit-konditsioner.jpg" ><div style="display:block; background:#fff; margin: 1px auto"><center><div id="rtbBlock1">
<div id="yandex_rtb_R-A-4" class="yandex-adaptive classYandexRTB"></div>
</div>
<script type="text/javascript">
(function(w, n) {
if ( rtbW >= 960 ){ var rtbBlockID = "R-A-744221-3"; }
else { var rtbBlockID = "R-A-744221-5"; }
w[n] = w[n] || [];
w[n].push(function() {
Ya.Context.AdvManager.render({
blockId: rtbBlockID,
renderTo: "yandex_rtb_R-A-4",
async: false,
pageNumber: getRTBpageNumber( rtbBlockID ),
directSettings: {
},
onRender: function(data) {
if (data.product == "direct"){
document.getElementById("rtbBlock1").style.textAlign = "center";
}
}
}, function() {
var g = document.createElement("ins");
g.className = "adsbygoogle";
g.style.display = "inline-block";
if (rtbW >= 960){
g.style.width = "580px";
g.style.height = "400px";
g.setAttribute("data-ad-slot", "9935184599");
}else{
g.style.width = "300px";
g.style.height = "600px";
g.setAttribute("data-ad-slot", "9935184599");
}
g.setAttribute("data-ad-client", "ca-pub-1812626643144578");
g.setAttribute("data-alternate-ad-url", "/back.html");
document.getElementById("yandex_rtb_R-A-4").appendChild(g);
(adsbygoogle = window.adsbygoogle || []).push({});
});
});
document.write('<sc'+'ript type="text/javascript" src="//an.yandex.ru/system/context.js"></sc'+'ript>');
})(this, "yandexContextSyncCallbacks");</script></center></div> <p> Как установить кондиционер своими руками. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikraboti-s-raspred-korobkami.jpg" > <p> Работы с распределительными коробками <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikdetektor_18.jpg" > <p> Как установить датчик (детектор) движения. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikrozetka-ustanovka-00001.jpg" > <p> Как правильно установить новую розетку. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikpreriv-cepi-sered-kontur.jpg" > <p> Монтаж прерывателя защиты в середине контура <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikustanovka-vikluchateley.jpg" > <p> Установка (монтаж) выключателей. Видео, схема и правила <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektriktochechij-svetil.jpg" > <p> Установка встраиваемых точечных светильников. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektriklinii-elektr-selsk-mestnosti.jpg" > <p> Тросовая электропроводка <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikdif-avtomat.jpg" > <p> Дифференциальный автомат (дифавтомат) АД. Схемы, типы, видео <p><center><ins class="adsbygoogle"
style="display:block;height:250px"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="3076124593"
data-ad-format="link"
data-full-width-responsive="true"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});
</script></center> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikmontaz-pomoshyu-krepeza-vintami.jpg" > <p> Замена осветительной арматуры <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikmolnietvod.jpg" > <p> Как сделать молниеотвод, молниезащиту. Защита от грозы. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikmontaz-provodki.jpg" > <p> Как провести электропроводку в частном доме своими руками. Схема. Видео <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikkabeli-provoda-shnuri.jpg" > <p> Провода, шнуры и кабели. Характеристики и использование <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikavtomaticheskie-viklyuchateli.jpg" > <p> Автоматические выключатели (ВА). Типы, серии, расчет <p> <img src="800600httpsdelali-sami.ruimagesinstrumenti-elektrikustanov-lyustri.jpg" > <p> Как повесить люстру на потолок. Видео <p> <p> Электроприемники однофазного и трехфазного тока. Их основные характеристики <p> <img src="imagesinstrumenti-elektrikvidi-lyuminestsentnih-lamp.jpg" > <p> Подключение люминесцентных ламп (дневного света) схема, устройство, видео <p> <img src="imagesinstrumenti-elektrikavtomaticheskij-predohranitel.jpg" ><div style="display:block; background:#fff; margin: 1px auto"><center><div id="rtbBlock1">
<div id="yandex_rtb_R-A-3" class="yandex-adaptive classYandexRTB"></div>
</div>
<script type="text/javascript">
(function(w, n) {
if ( rtbW >= 960 ){ var rtbBlockID = "R-A-744221-3"; }
else { var rtbBlockID = "R-A-744221-5"; }
w[n] = w[n] || [];
w[n].push(function() {
Ya.Context.AdvManager.render({
blockId: rtbBlockID,
renderTo: "yandex_rtb_R-A-3",
async: false,
pageNumber: getRTBpageNumber( rtbBlockID ),
directSettings: {
},
onRender: function(data) {
if (data.product == "direct"){
document.getElementById("rtbBlock1").style.textAlign = "center";
}
}
}, function() {
var g = document.createElement("ins");
g.className = "adsbygoogle";
g.style.display = "inline-block";
if (rtbW >= 960){
g.style.width = "580px";
g.style.height = "400px";
g.setAttribute("data-ad-slot", "9935184599");
}else{
g.style.width = "300px";
g.style.height = "600px";
g.setAttribute("data-ad-slot", "9935184599");
}
g.setAttribute("data-ad-client", "ca-pub-1812626643144578");
g.setAttribute("data-alternate-ad-url", "/back.html");
document.getElementById("yandex_rtb_R-A-3").appendChild(g);
(adsbygoogle = window.adsbygoogle || []).push({});
});
});
document.write('<sc'+'ript type="text/javascript" src="//an.yandex.ru/system/context.js"></sc'+'ript>');
})(this, "yandexContextSyncCallbacks");</script></center></div> <p> Автоматический предохранитель <p> <img src="imagesinstrumenti-elektrikkottedz-otnos-vozd-elektro.jpg" > <p> Отводы с высоковольтных линий электропередач <p> <img src="imagesinstrumenti-elektrikkvartitnij-shitok.jpg" > <p> Распределительный (квартирный) щиток. Видео, схема и подключение <p> <img src="imagesinstrumenti-elektriktransformatori_53.jpg" > <p> Подключение галогенных ламп. Видео <p> <img src="imagesinstrumenti-elektrikmontaz-pribor-s-viklyuchtelen.jpg" > <p> Нюансы установки новых осветительных приборов (схемы) <p> <img src="imagesinstrumenti-elektrikpoetapnoe-soedinenie.jpg" > <p> Виды соединения проводов <p> <img src="imagesinstrumenti-elektriksnyanie-izolyatsii.jpg" > <p> Как снять изоляцию и подготовить жилы к соединению <p> <img src="imagesinstrumenti-elektrikvidi-lamp.jpg" > <p> Виды осветительных ламп <p> <img src="imagesinstrumenti-elektrikpodrozetnik-dlya-vstroennoj.jpg" > <p> Дополнительные электромонтажные изделия <p> <img src="imagesvidi-elektroschetchikov-0.jpg" > <p> Как правильно подключить электросчетчик. Видео <p> <img src="imagessoedinit-provod-sip-s-mednym-kabelem1-image487354.jpg" > <p> Как соединить провод СИП с медным кабелем. Видео. Способы. Инструкция <p><div class="advv">
<ins class="adsbygoogle"
style="display:inline-block;width:336px;height:280px"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="9935184599"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});
</script>
</div><div class="advv">
<ins class="adsbygoogle"
style="display:inline-block;width:336px;height:280px"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="9935184599"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});
</script>
</div> <p> Виды расключений <p> <img src="imagesinstrumenti-elektrikuzo.jpg" > <p> Устройство защитного отключения УЗО (подключение, видео, типы) <p> <img src="imagesmontaz-otkrit-provodki-01.jpg" > <p> Как сделать монтаж открытой (внешней) проводки <p> <img src="imagesinstrumenti-elektrikstarij-tip-vvoda.jpg" > <p> Типы вводов электроэнергии в дом <p> <img src="imageskak-pravilno-sdelat-elektroprovodku-v-kvartiremontazh-skrytoy-elektroprovodki-v-kirpichnom-dome-i-kvartire.jpg" > <p> Как правильно сделать электропроводку в квартире своими руками: схема, видео, фо <p> <img src="imagesinstrumenti-elektrikprerivatel-zashiti-0.jpg" > <p> Прерыватель защиты <p> <img src="imagesinstrumenti-elektrikpreriv-zashiti-posled-cep.jpg" > <p> Монтаж прерывателя защиты замыкания фазы на землю <p> <img src="imagesinstrumenti-elektrikskritaya-provodka.jpg" > <p> Монтаж скрытой проводки своими руками. Видео <p> <img src="imageskak-sdelat-kontur-zazemleniya-dlya-doma.jpg" > <p> Как сделать контур заземления для дома самостоятельно <p> Load More...<p><span class="mylink" data-url="http://sdelali-sami.ru/elektrika-svoimi-rukami/270-ustanovka-dvernogo-zvonka-video-i-skhemy.html"><div style="display:block; background:#fff; margin: 1px auto"><center><div id="rtbBlock1">
<div id="yandex_rtb_R-A-2" class="yandex-adaptive classYandexRTB"></div>
</div>
<script type="text/javascript">
(function(w, n) {
if ( rtbW >= 960 ){ var rtbBlockID = "R-A-744221-3"; }
else { var rtbBlockID = "R-A-744221-5"; }
w[n] = w[n] || [];
w[n].push(function() {
Ya.Context.AdvManager.render({
blockId: rtbBlockID,
renderTo: "yandex_rtb_R-A-2",
async: false,
pageNumber: getRTBpageNumber( rtbBlockID ),
directSettings: {
},
onRender: function(data) {
if (data.product == "direct"){
document.getElementById("rtbBlock1").style.textAlign = "center";
}
}
}, function() {
var g = document.createElement("ins");
g.className = "adsbygoogle";
g.style.display = "inline-block";
if (rtbW >= 960){
g.style.width = "580px";
g.style.height = "400px";
g.setAttribute("data-ad-slot", "9935184599");
}else{
g.style.width = "300px";
g.style.height = "600px";
g.setAttribute("data-ad-slot", "9935184599");
}
g.setAttribute("data-ad-client", "ca-pub-1812626643144578");
g.setAttribute("data-alternate-ad-url", "/back.html");
document.getElementById("yandex_rtb_R-A-2").appendChild(g);
(adsbygoogle = window.adsbygoogle || []).push({});
});
});
document.write('<sc'+'ript type="text/javascript" src="//an.yandex.ru/system/context.js"></sc'+'ript>');
})(this, "yandexContextSyncCallbacks");</script></center></div>sdelali-sami.ru</span></p><h2>Подключение дверного звонка. Инструкция. Фото. — Статьи — Стройка.ру</h2> <p>СОДЕРЖАНИЕ: </p> <p>1. Подключение дверного звонка. </p> <p>2. Типы проводных звонков.</p> <p>3. Типовая схема подключения дверного звонка.</p> <p>4. Современное безопасное подключение дверного звонка. </p> <p>5. Подключение дверного звонка, инструкция. </p> <p>5.1. Дверной звонок. Схема подключения. </p> <p>6. Видео. </p> <p>1. Подключение дверного звонка</p> <p>Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему для подключение дверного звонка и принцип работы. Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:</p> <p>• проводные;</p> <p>• беспроводные.</p> <p></p> <p>2. Типы проводных звонков </p> <p>Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:</p><center><ins class="adsbygoogle"
style="display:block; text-align:center;"
data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="4491286225"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});

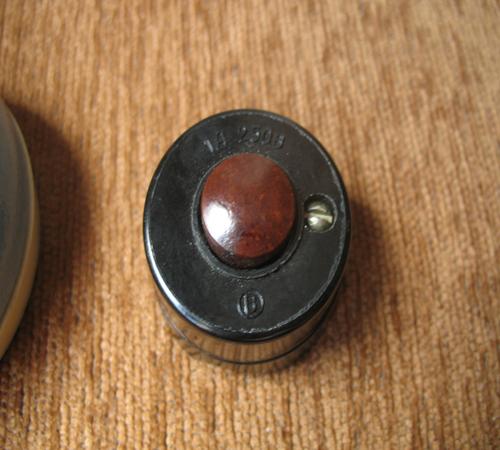

</script></center> <p>• крепежное отверстие;</p> <p>• регулятор громкости;</p> <p>• опломбированный винт крепления крышки;</p> <p>• предупреждающие надписи.</p> <p>На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.</p> <p>3. Типовая схема подключения дверного звонка </p> <p>Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:</p><div style="display:block; background:#fff; margin: 1px auto"><center><div id="rtbBlock1">
<div id="yandex_rtb_R-A-1" class="yandex-adaptive classYandexRTB"></div>
</div>
<script type="text/javascript">
(function(w, n) {
if ( rtbW >= 960 ){ var rtbBlockID = "R-A-744221-3"; }
else { var rtbBlockID = "R-A-744221-5"; }
w[n] = w[n] || [];
w[n].push(function() {
Ya.Context.AdvManager.render({
blockId: rtbBlockID,
renderTo: "yandex_rtb_R-A-1",
async: false,
pageNumber: getRTBpageNumber( rtbBlockID ),
directSettings: {
},
onRender: function(data) {
if (data.product == "direct"){
document.getElementById("rtbBlock1").style.textAlign = "center";
}
}
}, function() {
var g = document.createElement("ins");
g.className = "adsbygoogle";
g.style.display = "inline-block";
if (rtbW >= 960){
g.style.width = "580px";
g.style.height = "400px";
g.setAttribute("data-ad-slot", "9935184599");
}else{
g.style.width = "300px";
g.style.height = "600px";
g.setAttribute("data-ad-slot", "9935184599");
}
g.setAttribute("data-ad-client", "ca-pub-1812626643144578");
g.setAttribute("data-alternate-ad-url", "/back.html");
document.getElementById("yandex_rtb_R-A-1").appendChild(g);
(adsbygoogle = window.adsbygoogle || []).push({});
});
});
document.write('<sc'+'ript type="text/javascript" src="//an.yandex.ru/system/context.js"></sc'+'ript>');
})(this, "yandexContextSyncCallbacks");</script></center></div> <p>• защитного автомата после электросчетчика; </p> <p>• кнопки;</p> <p>• звонка. </p> <p>Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.</p><center><ins class="adsbygoogle"
style="display:block;height:250px"
data-ad-client="ca-pub-1812626643144578"
data-ad-slot="3076124593"
data-ad-format="link"
data-full-width-responsive="true"></ins>
<script>
(adsbygoogle = window.adsbygoogle || []).push({});
</script></center> <p> </p> <p>4. Современное безопасное подключение дверного звонка</p> <p>Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.</p> <p>5. Подключение дверного звонка, инструкция</p> <p>Установка и подключение дверного звонка должна основываться на уже имеющейся схеме подключения (разводки). При строительстве новых домов реализуют проводную схему подключения дверного звонка. </p> <p> </p> <p>5.1. Дверной звонок. Схема подключения:</p> <p><img alt="" src="1.jpg"/></p> <p>В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.</p> <p><img alt="" src="2.jpg"/></p> <p>Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.</p> <p><img alt="" src="3.jpg"/></p> <p>Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.</p> <p><img alt="" src="4.jpg"/></p> <p>Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.</p> <p><img alt="" src="5.jpg"/></p> <p>На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.</p> <p><img alt="" src="6.jpg"/></p> <p>Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.</p> <p>На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока. Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием. Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки. В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко. При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время. Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом. Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.</p> <p>6. Видео</p> <p><iframe allowfullscreen="" frameborder="0" src="https://www.youtube.com/embed/e6SWr2YtNJw"/></iframe></p> Прочтений: 8413 Распечатать Поделиться: <p>Facebook</p> <p>Twitter</p> <p>Мой мир</p> <p>Вконтакте</p> <p>Одноклассники</p> <p><span class="mylink" data-url="http://stroyka.ru/articles/podklyuchenie-dvernogo-zvonka-instrukciya-foto">stroyka.ru</span></p><h2>Выбор и установка дверного звонка</h2> <img src="/800/600/http/strport.ru/sites/default/files/imagecache/250_width/articles/provodnoy_copy_0.jpg" alt="" title="" /> <p>Дверной звонок – это устройство, призванное сигнализировать хозяевам квартиры или дома о том, что к ним пришли посетители. Еще не так давно на прилавках магазинов находились звонки, имеющие одинаковое устройство и мелодии, но на сегодняшний день у нас появился выбор.</p> <p> </p> <p> </p> <ol><li>Виды дверных звонков</li> <li>Преимущества и недостатки разных видов звонков</li> <li>Установка дверного звонка: общие правила</li> <li>Краткий обзор производителей дверных звонков</li> </ol><h4>Виды дверных звонков</h4> <p>Звонок дверной электрический увидел свет тогда, когда был изобретен электромагнит. Сначала он был довольно примитивным, но со временем, претерпев ряд изменений, превратился в удобное и функциональное устройство.</p> <p>Дверные звонки, существующие сегодня, делятся на три вида:</p> <ul><li>Механические. Зачастую их используют для декоративного оформления двери в определенном стиле. Например, вход в ресторанчик на плаву часто оснащают судовым колоколом, вход в гостиницу, оформленную в средневековом стиле – молоточком и т.д.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/mehanicheskiy_copy_0.jpg" /></p> <ul><li>Электромеханические. Когда электричество подается на катушку с сердечником, притягивается ударный механизм, соприкасающийся с металлической пластиной, являющейся резонатором. В результате этого раздается звук, по своей громкости зависящий от размера резонатора.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/elektromehanich._copy_1.jpg" /></p> <ul><li>Электронные. Они подключаются так же как и электромеханические, но при этом внутреннее содержимое у них является электронным, а звук раздается из динамика. В таких устройствах есть возможность регулировать громкость и менять мелодии. Электронные звонки в свою очередь делятся на проводные и беспроводные. <ul><li>проводной дверной звонок. Он является самым обычным видом устройств, который звонит при нажатии на кнопку и замыкании электроцепи. Это всем известный звонок, который в свое время стоял на большинстве дверей советских квартир. Правда в наше время он немного модернизировался – теперь есть возможность устанавливать на нем разнообразные мелодии и звуки, а при желании даже цитаты из популярного кино. Этот вариант является надежным и проверенным, подходящим для большинства.</li> </ul></li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/provodnoy2_copy.jpg" /></p> <ul><li>беспроводной дверной звонок. Такое устройство очень удобно для частных домов, когда посетители стоят не перед дверью ведущей в дом, а перед калиткой ведущей во двор и находящейся на расстоянии от жилого помещения. При использовании такой модели звонка отпадает необходимость тянуть провода от дома к воротам. Когда нажимается кнопка, посредством радиоволн передается сигнал к звонку, находящемуся в доме. Разные модели могут функционировать на разном расстоянии, обычно оно составляет от 30 до 100 м. Беспроводные звонки делятся на два вида: аккумуляторные и работающие на батарейках. Такие устройства очень подходят для установки в тех местах, где нет электричества, например в охотничьей хижине в лесу.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/besprovodnoy_copy.jpg" /></p> <p>Кроме функциональности и качества современные производители начали обращать внимание и на дизайн дверных звонков. Если в прошлом это была неприметная коробка из пластика, которую старались установить в самом неприметном месте, то теперь корпус звонка может быть составляющей частью оформления прихожей. Они могут иметь разные цвета, формы и конфигурации.</p> <h4>Преимущества и недостатки разных видов звонков</h4> <p>Преимущества электромеханических звонков:</p> <ul><li>незамысловатое устройство;</li> <li>несложный монтаж;</li> <li>долгий срок службы.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/zvonok_copy.jpg" /></p> <p>Недостатки электромеханических звонков:</p> <ul><li>монотонный сигнал;</li> <li>невозможность настройки нескольких мелодий или звуков;</li> <li>для работы устройства необходимо наличие электричества.</li> </ul><p>Преимущества беспроводных звонков:</p> <ul><li>простой монтаж, отсутствие необходимости сверлить стены и тянуть провода;</li> <li>герметичность корпуса устройства делает невозможным попадание воды внутрь него и возникновение короткого замыкания;</li> <li>установка возможна даже там, где отсутствует электричество.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/zvonok2_copy.jpg" /></p> <p>Недостатки беспроводных звонков:</p> <ul><li>электронная схема подвержена воздействию низких температур и лютой зимой вполне может выйти из строя;</li> <li>беспроводной звонок не сможет функционировать, если между двумя его блоками, один из которых находится на воротах, а другой в помещении, находятся преграды из бетона или металла, к примеру, стена или сетка;</li> <li>чем больше промежуток между блоками звонка, тем хуже он функционирует.</li> </ul><p>Преимущества проводных звонков:</p> <ul><li>они более просты и надежны чем беспроводные;</li> <li>могут работать почти в любых условиях.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/dizaynerskiy_copy_0.jpg" /></p> <p>Недостатки проводных звонков:</p> <ul><li>чтобы установить звонок необходимо тянуть провода и проделывать отверстия в стене, портя стеновые покрытия;</li> <li>звонок нельзя установить в тех местах, где не проведено электричество.</li> </ul><h4>Установка дверного звонка: общие правила</h4> <ul><li>Чтобы установить проводной звонок потребуется изолированный провод небольшой толщины. Он будет соединять кнопку звонка, его корпус и распределительную коробку. Проводка закрепляется на стене посредством специальных скоб. Для того чтобы провести провод чаще всего используется отверстие, служившее для провода старого звонка. Если оно есть, то тогда отпадает необходимость в сверлении стены.</li> <li>Звонок не стоит монтировать рядом с отопительными приборами или любыми другими источниками тепла. Если он будет находиться со стороны улицы, то его необходимо должным образом защитить от влаги.</li> <li>Зачастую монтаж любой модели устройств, как проводных, так и беспроводных, не представляет собой ничего сложного, потому что добросовестный производитель всегда прилагает схему дверного звонка и инструкцию по установке, описывающую все подробности процесса.</li> </ul><p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/dizayn._copy.jpg" /></p> <ul><li>Во избежание травм, пожаров и порчи устройства запрещается отступать от правил прописанных в инструкции в пользу ускорения, удешевления, упрощения процесса.</li> <li>Чтобы установить беспроводной звонок нужно лишь закрепить на стене обе его части. Минимум, который потребуется при этом – двусторонний скотч.</li> <li>Перед тем как подключить дверной звонок, в данном случае проводной электромеханический, нужно проделать отверстие в той точке, где будет располагаться кнопка, и продеть через него электропровод, идущий от блока динамика. Далее необходимо просверлить еще два отверстия под дюбеля. Кнопку фиксируют с помощью шурупов, а ее клеммы подключают к электропроводу и надевают крышку на коробку. Динамик закрепляют точно так же. После этого звонок подключают к розетке и пользуются.</li> </ul><h4>Краткий обзор производителей дверных звонков</h4> <p>На сегодняшний день дверной звонок купить можно в любом строительном магазине. Он не является дефицитом, а точки розничной продажи обычно находятся в шаговом доступе от мест проживания большинства людей. Проблема состоит в том, чтобы осуществить правильный выбор звонка, соответствующего требованиям того или иного человека.</p> <p>Выпускают дверные звонки как российские, так и иностранные фирмы. Польская фирма Zamel полюбилась потребителям, потому что выпускает качественные, надежные устройства, стоящие при этом недорого. Широкий ассортимент представлен моделями, подходящими как для уличной установки та и для помещения. Здесь есть и самые обычные устройства, и сложные, дающие возможность выбора мелодий, регулировки громкости и т.д.</p> <p>Так же данная компания производит модели звонков, упор в которых делается на внешний вид. Возможен подбор устройства, соответствующего интерьеру, примером является звонок из натуральной древесины с медными декоративными элементами или любой другой.</p> <p><img alt="" src="/800/600/http/strport.ru/sites/default/files/articles/zv._copy_0.jpg" /></p> <p>Так же хороши дверные звонки фирмы Feron, присутствующей на отечественном рынке уже добрый десяток лет. Ее изделия так же достаточно дешевы и качественны, как и у вышеописанной компании. Некоторые модели звонков Feron способны работать при морозе до -15 и при жаре до +55 градусов. Устройства облечены в водонепроницаемый корпус и функционируют благодаря батарейкам, их конструкция позволяет выбирать мелодии из довольно большого перечня. Более простые и дешевые изделия имеют не такой длинный список мелодий, но при этом могут работать не только как средство оповещения, но и как сигнализация.</p> <p>Российские предприятия, такие как Эксинол, Аврора, так же радуют предоставляемым потребителю выбором недорогой и качественной продукции. Среди их ассортимента есть модели беспроводных звонков с одним приемником и двумя кнопками, на случай если кому-то необходимо иметь два звонка в доме.</p> <p>Выбирая дверной звонок лучше не экономить, приобретая китайский более дешевый вариант. Экономия может выйти боком, когда некачественная вещь начнет барахлить, перебивая при этом сигналы остальных устройств, т.к. работает с ними на одной частоте. Здесь, как и в любой другой области, ставку стоит делать на качество.</p> <p><iframe src="http://www.youtube.com/embed/RZuht4pwzOE?rel=1&autoplay=0&wmode=opaque" frameborder="0"></iframe></p> <p><span class="mylink" data-url="http://strport.ru/elektrooborudovanie-svet-osveshchenie/vybor-i-ustanovka-dvernogo-zvonka">strport.ru</span></p><h2>Установка и подключение дверного звонка: схема, варианты монтажа</h2> <p> </p> <p>Существует два типа дверных звонков:</p> <ul><li>проводные;</li> <li>беспроводные.</li> </ul><p>Первый вариант в установке наиболее прост, так как не подразумевает проведение электромонтажных работ. Чаще всего управляющая кнопка и основной блок питаются от батарей, поэтому весь процесс установки сводится к закреплению элементов звонка на соответствующих местах. У некоторых моделей основной блок подключается в розетку, что так же не добавляет сложностей к установке звонка.</p> <p></p> <h3>Подключение дверного звонка к сети 220 В</h3> <p>Наиболее распространенная схема подключения звонка к питающей сети представляет собой замкнутый контур, в котором последовательно подключены источник питания, кнопка и основной блок. </p><p></p> <p>Порядок выполнения монтажных работ будет следующим:</p> <ul><li>изучить схему электропроводки помещения;</li> <li>определить подходящее место для размещения кнопки и основного блока звонка;</li> <li>на распределительном щите отключить ввод электричества в квартиру;</li> <li>приступить к соединению проводов.</li> </ul><p>На этом этапе необходимо ввести жилы питающего провода в основной блок звонка и закрепить его на выбранном месте, далее нулевой рабочий проводник от главного автомата подсоединяется к основному блоку напрямую. Фазный провод кнопки звонка соединить с фазой основного блока, затем подключить ее к фазе от главного автомата в распределительной коробке. В основном блоке современных звонков соединение проводов чаще всего выполняется клеммами, также встречаются и зажимы с винтами.</p> <h3>Установка двух кнопок на один дверной звонок</h3> <p>Такая необходимость может возникнуть в случае, если несколько квартир на этаже отделены общей дверью. Тогда одна кнопка будет расположена на лестничной клетке, а другая – перед входной дверью в нужную квартиру. Для этого может применяться следующая схема</p> <p>В данном случае кнопки включаются в цепь параллельно, и звонок будет срабатывать при нажатии на любую из них.</p> <p>Крепление дверного звонка. Большинство современных звонков крепятся к стене на дюбели и шурупы. Провода можно прокладывать как внутри стены, в заранее заготовленных штробах, так и в кабель-каналах при наружном исполнении проводки. Кнопку звонка можно так же закрепить на планке шурупами или приклеить к выбранному месту на двусторонний скотч.</p> <p>Замена старого дверного звонка. При замене неисправного дверного звонка зачастую можно наблюдать, что из стены выходит четыре провода: В этом случае необходимо определить фазовый проводник сети при помощи индикаторной отвертки и подключить ее к звонку, а нулевой проводник сети соединить с проводом, идущим от кнопки. После окончания работ следует включить ввод электричества в квартиру и удостовериться в работоспособности схемы.</p> <p><span class="mylink" data-url="http://podvi.ru/osnovy-elektromontazhnyx-rabot/podklyuchenie-dvernogo-zvonka.html">podvi.ru</span></p><table><hr>
